Zaunfeld-Verbinder zum Anschrauben H80 verzinkt
Feedback zum Produkt hinterlassen

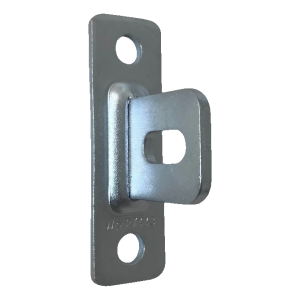

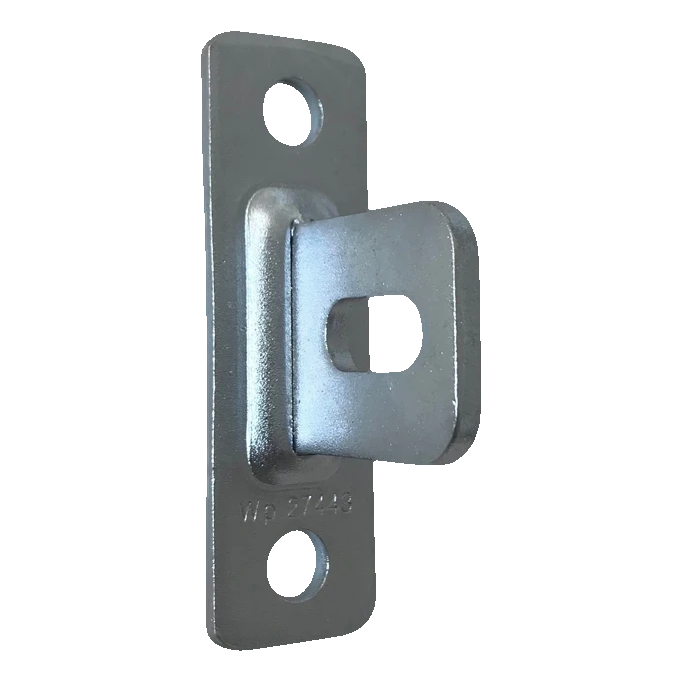

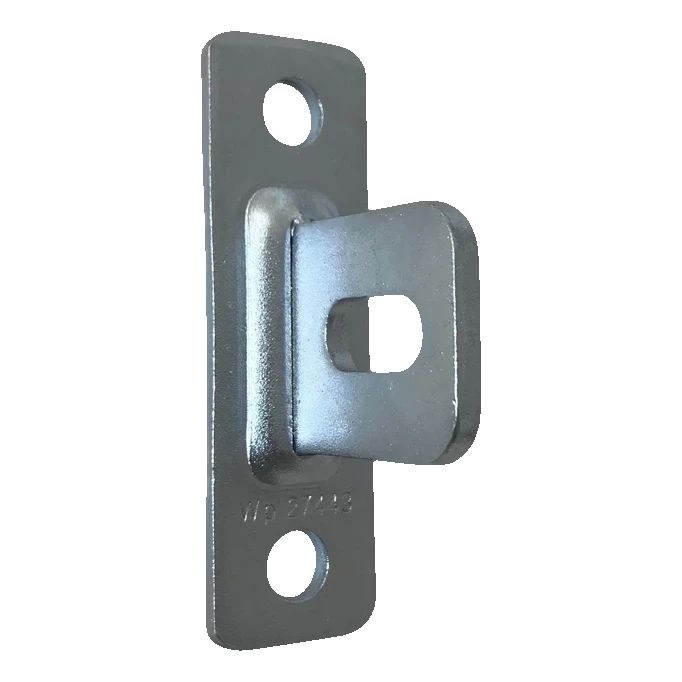

Zaunfeld-Verbinder PSG aus verzinktem Stahl, Höhe 80 mm. Montageplatte 80x25 mm, Dicke 3 mm, Arm 30 mm mit Ausladung 36 mm. Bohrungen Ø 8,8 mm und Langlöcher 30x4 mm sowie 20x9 mm. Gewicht 0,06 kg. Zur Befestigung von Zaunfeldern an Pfosten.
Versandkosten sind nicht im Preis enthalten.
Versandkosten sind nicht im Preis enthalten.
Produktcode: 000-652
Produkteigenschaften
[PIM] obejmy #164
- Farbe Verzinkt
Beschreibung
Zaunfeld-Verbinder zum Anschrauben, verzinkter Stahl 80 mm
Der Zaunfeld-Verbinder zum Anschrauben der Marke PSG ist ein solides Montageelement für die dauerhafte Verbindung von Zaunfeldern mit Pfosten. Aus verzinktem Stahl gefertigt, bietet er hohe Korrosionsbeständigkeit und langjährige Haltbarkeit unter Außenbedingungen — ohne zusätzlichen Korrosionsschutz.
Die Konstruktion des Verbinders besteht aus einer flachen Montageplatte mit Bohrungen zur Befestigung am Pfosten sowie einem rechtwinklig hervorstehenden Arm (sog. Bohne) mit Langloch, in das die Befestigungsschraube des Zaunfelds eingreift. Dank der Langlöcher (bohnenförmig) sowohl auf der Platte als auch am Arm erhalten Sie die Möglichkeit zur Positionsregulierung des Zaunfelds relativ zum Pfosten — was die Montage erheblich erleichtert und Geländeunebenheiten kompensiert.
Der Verbinder ist eine universelle Lösung für Panel- und Felderzaunsysteme. Er eignet sich sowohl für die Montage an runden als auch an rechteckigen Pfosten. Das geringe Gewicht (60 g) und die kompakten Abmessungen erleichtern Transport und Lagerung auch großer Mengen.

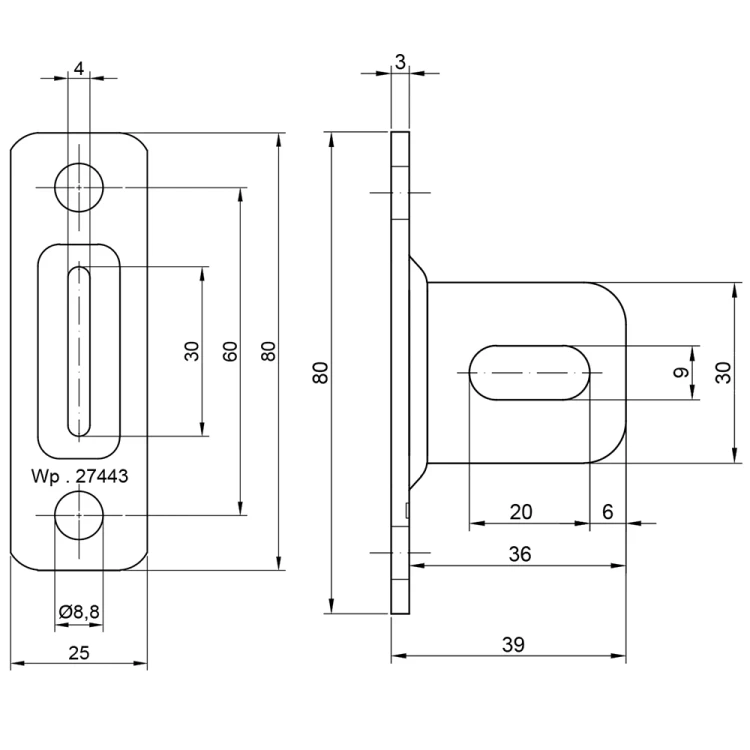

Abmessungen und technische Parameter
Montageplatte:
- Höhe: 80 mm
- Breite: 25 mm
- Blechdicke: 3 mm
- Runde Montagelöcher: Ø 8,8 mm (2 Stk.)
- Lochabstand rund: 60 mm
- Langloch (bohnenförmig): 30 × 4 mm
Arm (Bohne):
- Armhöhe: 30 mm
- Ausladung von der Platte: 36 mm
- Gesamttiefe (mit Platte): 39 mm
- Dicke: 4 mm
- Langloch: 20 × 9 mm
Allgemeine Daten:
- Material: verzinkter Stahl
- Gewicht: 0,06 kg
- Hersteller: PSG
- EAN: 99917869
Montageart

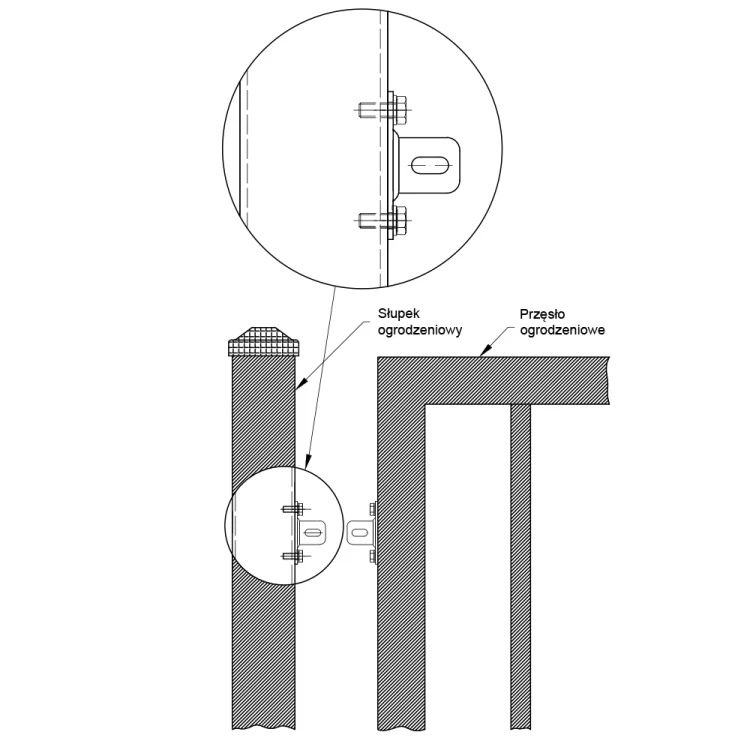

Der Verbinder wird durch Anschrauben der Platte am Zaunpfosten mittels Schrauben durch die runden Löcher (Ø 8,8 mm) montiert. Anschließend wird das Zaunfeld am Arm (Bohne) befestigt — die Schraube geht durch das Langloch im Arm und verbindet sich mit dem Zaunfeldelement. Die bohnenförmigen Löcher ermöglichen präzise Positionsregulierung sowohl vertikal (auf der Platte) als auch horizontal (am Arm), was die Kompensation von Montagetoleranzen ermöglicht und eine gleichmäßige Verteilung der Zaunfelder über die gesamte Zaunlänge gewährleistet.
