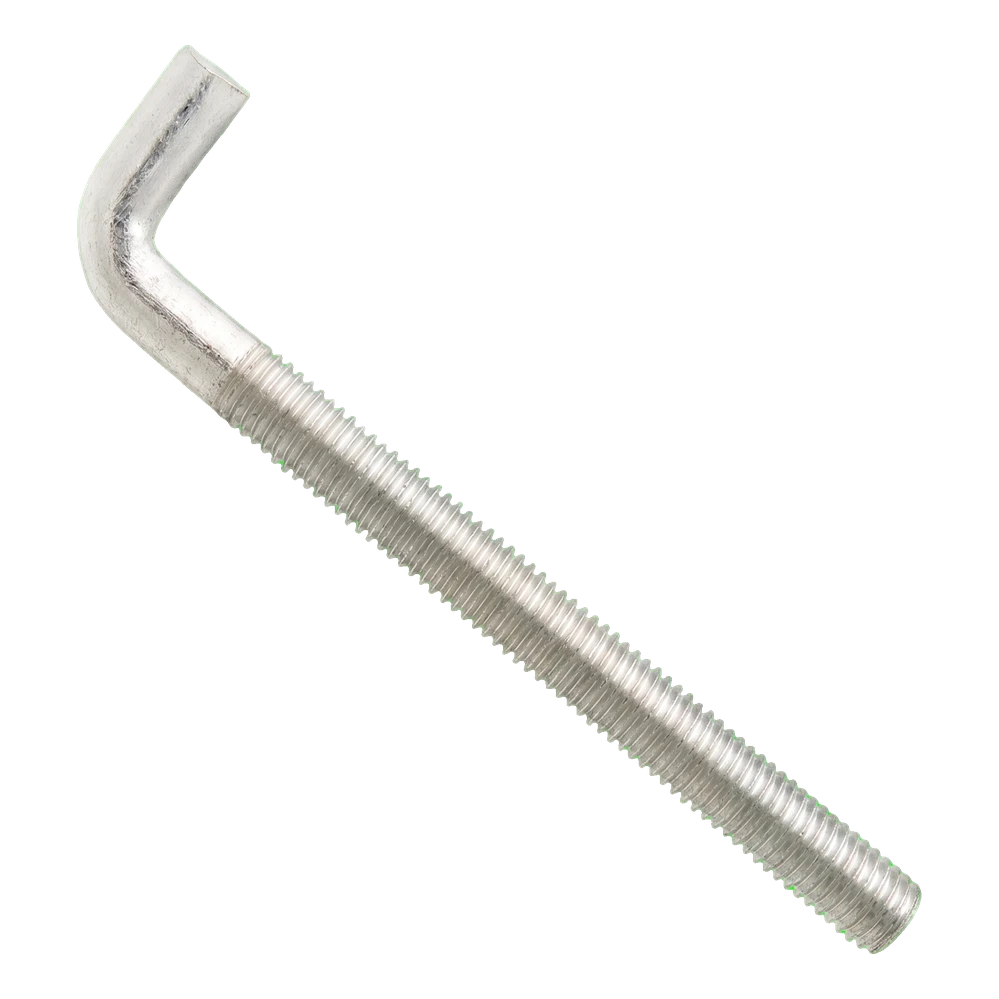

Winkelhaken mit metrischem Gewinde verzinkt M6×70 mm

Gewindestange mit rechtwinklig abgebogenem Ende – zum Einschrauben in ein metrisches Gewinde und zum Abstützen oder Aufhängen von Bauteilen; Stahl der Festigkeitsklasse 5.8, galvanisch verzinkt

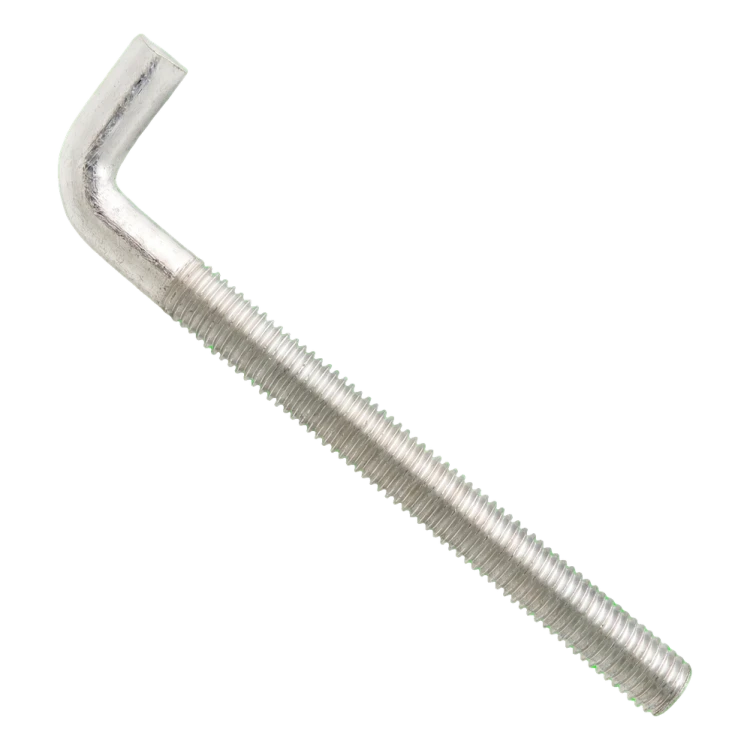

Maßzeichnung in voller Größe öffnen

Über das Produkt

Ein Winkelhaken mit metrischem Gewinde ist eine Gewindestange mit rechtwinklig abgebogenem Ende. Er dient zum Einschrauben in ein Gegenstück mit Innengewinde sowie zum Abstützen oder Aufhängen von Bauteilen, zum Beispiel Rohren, Leisten und Halterungen.

Das Gewinde des Hakens hat die Größe M6 – die Ankerhülse, Mutter oder Gewindebohrung muss dasselbe Innengewinde haben. Die Gesamtlänge H beträgt 70 mm und wird vom Gewindeende bis zum äußersten Punkt des gebogenen Teils gemessen. Die Gewindelänge L1 beträgt 54 mm, die Länge des abgewinkelten Endes A beträgt 15 mm. Dies sind Nennwerte gemäß der Tabelle des Herstellers. Schrauben Sie den Haken bis zur vom Gegenstück vorgegebenen Einschraubtiefe ein und sichern Sie das über das Gegenstück hinausragende Gewinde mit einer Kontermutter. Richten Sie das Hakenende nach der Montage in Belastungsrichtung aus; belasten Sie den Haken an der Biegung nicht seitlich.

Werkstoff: Stahl, Festigkeitsklasse: 5.8 (gemäß Herstellerangaben), Beschichtung: galvanisch verzinkt. Die Zinkbeschichtung schützt den Stahl unter üblichen Bedingungen vor Korrosion. Wählen Sie bei Kontakt mit Salz, Chemikalien oder dauerhafter Feuchtigkeit eine den Umgebungsbedingungen entsprechende Ausführung. Der Hersteller gibt keine Tragfähigkeit des Hakens an. Die zulässige Belastung hängt vom Untergrund und von der Befestigungsart ab – sie wird durch die Planung oder den Ankerhersteller festgelegt. Verwenden Sie den Haken weder zum Heben von Lasten noch zur Personensicherung.

Abmessungen

Werkstoff und Beschichtung

Verkaufseinheit

Auswahl und Montage

• ✓Wählen Sie das Gewinde des Gegenstücks passend zu M6 – Anker, Mutter oder Hülse mit Innengewinde.
• ✓Schrauben Sie den Haken bis zur vom Gegenstück vorgegebenen Einschraubtiefe ein (verfügbare Gewindelänge: L1 = 54 mm); sichern Sie das über das Gegenstück hinausragende Gewinde mit einer Kontermutter.
• ✓Richten Sie das Hakenende nach der Montage in Belastungsrichtung aus; belasten Sie den Haken an der Biegung nicht seitlich.
