Vollständiger elektrischer Satz für Photovoltaik mit Wechselrichter 24KTLX-G3 3F 2MPPTSofar
product unavailable
zur Wunschliste hinzufügen
5
Beschreibung
Vollständiger elektrischer Satz für Photovoltaik mit Wechselrichter 24KTLX-G3 3F 2MPPTSofar
Komplettes Photovoltaik-Elektroset mit Sofar 24KTLX-G3 3F 2MPPT Wechselrichter, geeignet für einen Satz von 50 480Wp JKM480N-60HL4-V JINKO Photovoltaik-Panels und N5H Bodenstruktur.
(Der Bausatz ist für eine Montage mit einer optimalen Leistung von 24 kW ausgelegt.
Um einen Photovoltaik-Park mit der oben genannten Menge an Strom zu errichten, ist es erforderlich, zusätzliche Satz von 50 Photovoltaik-Modulen mit einer Leistung von je 480Wp, Modell JKM480N-60HL4-V von JINKO und Bodenstrukturen des Typs N5H.
Sparen Sie Energie und schonen Sie die Umwelt mit einem Photovoltaik-Komplettpaket für Energieunabhängigkeit und ökologische Vorteile. Der Komplett-Bausatz für Photovoltaik umfasst innovative Lösungen wie:
- 24kW-Wechselrichter mit WiFi-Modul für die Fernüberwachung und -verwaltung der Anlage.
- Anschlusskasten mit Überspannungsableiter für sichere Anschlüsse in der Montage.
- Hochwertiges, doppelt isoliertes Solarkabel für effiziente Anschlüsse.
- Robustes, klappbares Erdungssystem, das eine einfache Montage und eine sichere Verlegung in verschiedenen Bodenarten gewährleistet.
- Gelb-grüner Schutzleiter, der ein hohes Maß an Sicherheit bei der Montage bietet.
Dieser Bausatz ermöglicht es Ihnen, Energie direkt von der Sonne zu beziehen und sie in sauberen und erneuerbaren Strom umzuwandeln. So können Sie Ihre Energierechnungen senken und einen Beitrag zum Schutz der Umwelt leisten. Investieren Sie in unser komplettes Photovoltaik-Elektro-Kit und genießen Sie die Energieunabhängigkeit!

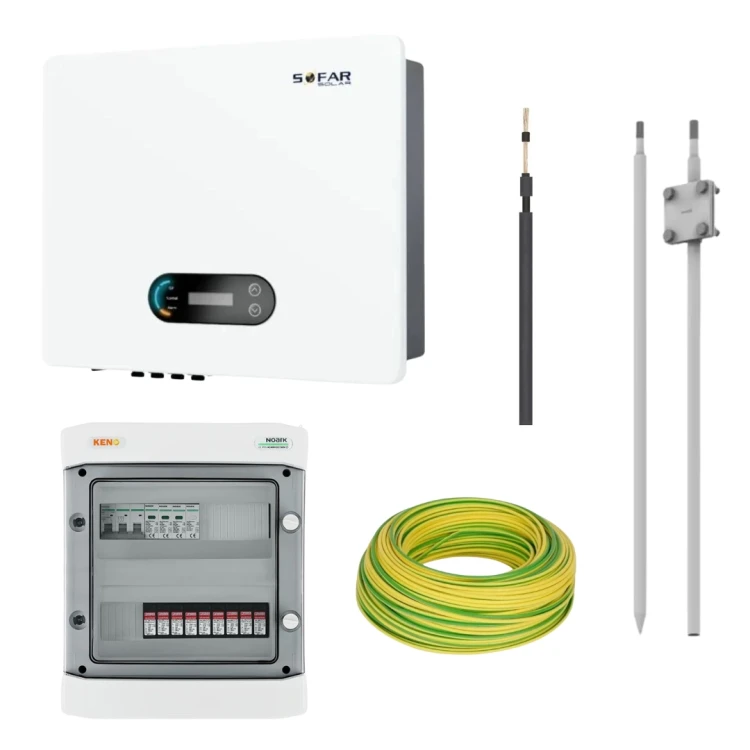

Im Bausatz enthaltene Komponenten

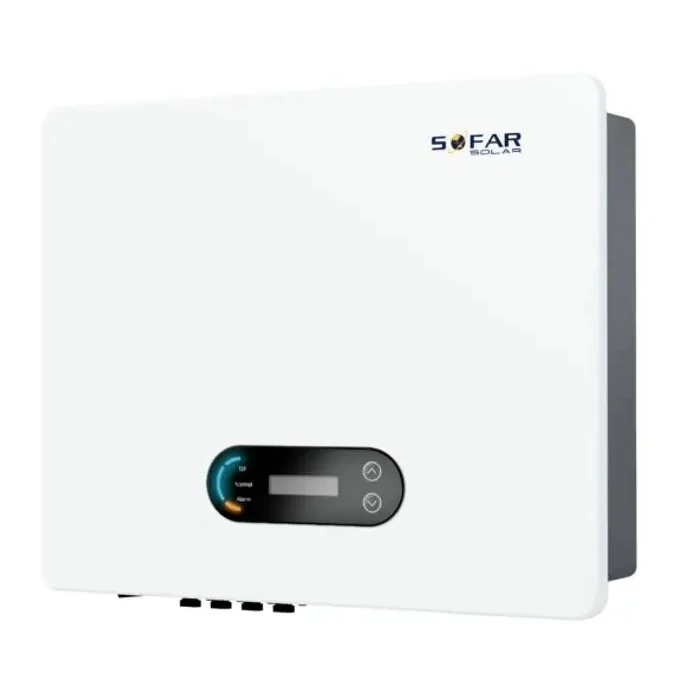

Photovoltaik-Wechselrichter 24kW 3F 38.3A KTLX-G3 2MPPT DC-Switch WiFi-Modul 24KTLX-G3 SOFAR gehört zu einer Serie von Wechselrichtern von 3kW bis 24kW, die für den Einsatz in häuslichen Photovoltaik-Montagen verschiedener Größen konzipiert sind.
Sofar-Wechselrichter zeichnen sich durch hohe Qualität aus, dank der Verwendung von Komponenten namhafter Lieferanten und einem sorgfältigen Herstellungsprozess. Das Produkt bietet Zuverlässigkeit und hervorragende Qualität zu einem erschwinglichen Preis, und die 12-jährige Garantie bestätigt die hohe Qualität der Sofar-Geräte. Die Geräte sind mit einem WiFi-Modul ausgestattet, das die Fernverwaltung und -überwachung des Betriebs der Anlage ermöglicht. Darüber hinaus verfügen die Sofar-Wechselrichter über ein Gehäuse aus Aluminium und Edelstahl mit der Schutzart IP 65, was eine Montage außerhalb des Gebäudes ermöglicht.
Die neueste G3-Wechselrichterserie von Sofar zeichnet sich durch eine niedrige Startspannung, einen hohen maximalen Wirkungsgrad und eine neue Software mit Fernaktualisierungsmöglichkeit aus.
SPEZIFIKATIONEN
NORMEN
| Produktbezeichnung | 24KTLX-G3 | |||
|---|---|---|---|---|
| DC-Eingang | ||||
| Empfohlene maximale Eingangsleistung | 36000 Wp | |||
| Maximale DC-Leistung pro MPPT | 18000 W | |||
| Anzahl von MPPT | 2 | |||
| Anzahl der DC-Eingänge | 2/2 | |||
| Maximale Eingangsspannung | 1100 V | |||
| Einschaltspannung | 160 V | |||
| Nominale Eingangsspannung | 600 V | |||
| MPPT-Betriebsspannungsbereich | 140 V - 1000 V | |||
| MPPT-Spannungsbereich bei voller Leistung | 540 V - 800 V | |||
| Maximaler Eingangsstrom des MPPT | 26 A / 26 A | |||
| Maximaler Kurzschlussstrom pro MPPT | 36 A / 36 A | |||
| Nennleistung | 24000 W | |||
| Maximale AC-Leistung | 26400 VA | |||
| Nennausgangsstrom | 38,3 A | |||
| Netz-Nennspannung | 3/N/PE, 220 V / 380 VAC, 230 V / 400 VAC | |||
| Netzspannungsbereich | 310 VAC - 480 VAC (entsprechend der örtlichen Norm) | |||
| Nennfrequenz | 50/60 Hz | |||
| Netzfrequenzbereich | 45 Hz - 55 Hz/54 Hz - 66 Hz (je nach örtlicher Norm) | |||
| THDi | <3% | |||
| Leistungsfaktor | 1 (Einstellung +/- 0,8) | |||
| Leistung | ||||
| Maximaler Wirkungsgrad | 98,4% | |||
| Europäischer Wirkungsgrad | 97,5% | |||
| Eigenverbrauch in der Nacht | <0,5 W | |||
| MPPT-Wirkungsgrad | 99,9% | |||
| Schutz | ||||
| Schutz vor Verpolung | Ja | |||
| Schutz gegen Inselbetrieb | Ja | |||
| Schutz gegen Kriechstrom | Ja | |||
| Schutz vor mangelnder Erdung | Ja | |||
| PV-String-Fehlerüberwachung | Ja | |||
| Energieentladungssperre | Ja | |||
| DC-Schalter | Ja | |||
| AFCI | Optional | |||
| SPD: PV | Typ II Standard, AC: Typ II Standard | |||
| Konnektivität | ||||
| Energieverwaltungseinheit | Je nach Zertifizierung und Bestellung | |||
| Standard-Kommunikationsmodus | RS485/USB/Bluetooth, Wi-Fi optional: GPRS | |||
| Betrieblicher Datenspeicher | 25 Jahre | |||
| Allgemeine Daten | ||||
| Bereich der Umgebungstemperatur | -30 ~+60°C | |||
| Topologie | Transformatorlos | |||
| Schutzart | IP65 | |||
| Zulässiger Feuchtigkeitsbereich | 0~100% | |||
| Maximale Betriebshöhe | 4000 m ü.d.M. | |||
| Lärm | <40 dB | |||
| Gewicht | 22 kg | |||
| Kühlung | Windmühle | |||
| Abmessungen | 513 x 425 x 189 mm | |||
| Anzeige | LCD&Bluetooth+APP | |||
| Garantie | 12 Jahre | |||

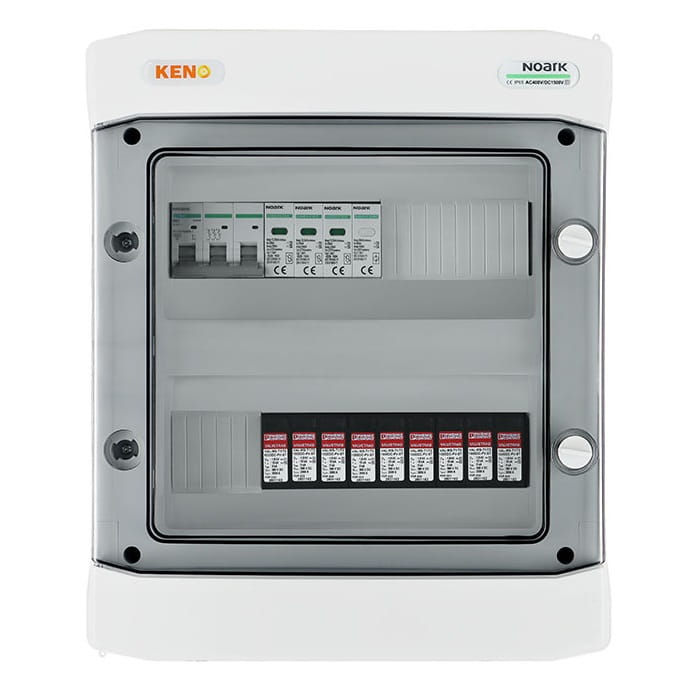

Verbindungskasten mit Überspannungsschutz DC + AC, Typ 1+2, SH-729 DCAC
Die für die Versorgung von Photovoltaik-Wechselrichtern konzipierte Anschluss-Schaltanlage bietet nicht nur Schutz gegen die Auswirkungen von Kurzschlüssen und Überlastungen, sondern auch gegen direkte und indirekte Entladungen auf beiden Seiten des Stroms - sowohl AC als auch DC.
Es ist für den Einsatz in geerdeten und isolierten PV-Anlagen konzipiert und kann dank seiner hohen IP-Schutzart auch im Freien montiert werden. Das Design des Schaltgeräts ist für die Aufputzmontage geeignet und kann je nach Ausstattung verschiedene Funktionen erfüllen.
- Standardmäßiges, bewährtes Gehäuse: Gewährleistet Robustheit und Langlebigkeit, so dass die Schaltanlage für eine Vielzahl von Montageanforderungen geeignet ist.
- Option zum Einbau eines Schlüsselschlosses: Bietet eine zusätzliche Sicherheitsstufe und beschränkt den Zugang zu den elektrischen Geräten auf autorisiertes Personal.
- Transparente Tür: Ermöglicht einen einfachen Zugriff auf das Innere des Schaltschranks und eine schnelle visuelle Überprüfung des Gerätezustands, ohne dass dieser geöffnet werden muss.
| Name des Produkts | Verbindungskasten | |||
|---|---|---|---|---|
| Spezifikation | ||||
| Anzahl | Typ des DC-Überspannungsschutzes | Typ | 3 | Phoenix | T1/T2 | |||
| Anschlussart | Tablicowe MC4 Stäubli | |||
| AC-Überspannungsableiter | Typ | Noark | T1/T2 | |||
| Überstrom-Schutzschalter | Noark B50A 3F | |||
| Schutzklasse | IP65 | |||
| Schutzklasse | II | |||
| Bemessungsisolationsspannung Ui | 400 V AC, 1500 V DC | |||

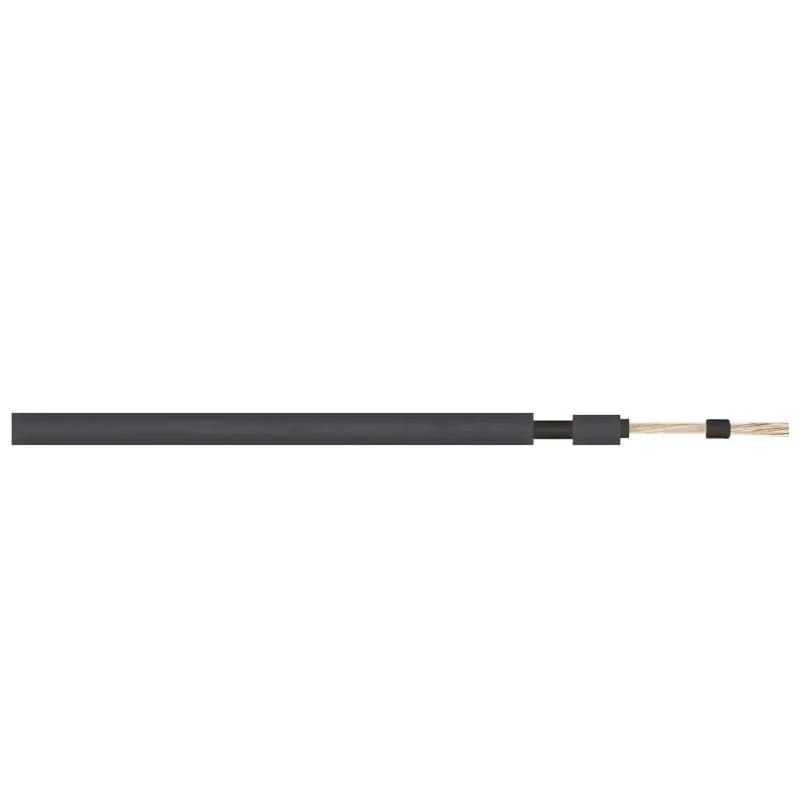

Solarkabel SOLARFLEX-X 1x6mm²H1Z2Z2-K Schwarz doppelt isolierte SOLARFLEX-X H1Z2Z2-K 713531 HELUKABEL 200m lang.
SOLARFLEX-Solarkabel ist eine zuverlässige Lösung für effiziente Photovoltaikanlagen. Dieses Solarkabel besteht aus einem einzelnen verzinnten und weichen Kupferleiter, der die Normen der Klasse 5 gemäß EN 60228 erfüllt. Die halogenfreie, vernetzte Polymerisolierung sorgt für Sicherheit und Langlebigkeit, während der entsprechende Mantel einen erhöhten Schutz bietet.
Merkmale
- Nennspannung: 0,6/1kV AC
- Betriebsspannung: 1,5 kV DC (nach EN 50618)
- Isolationswiderstand: 1000 MΩ/km
- Maximale Kabeltemperatur während des Kabelbetriebs: +90°C
- Maximale Kabeltemperatur während des Kabelbetriebs (Long Term): +120°C/20000h
- Minimale Umgebungstemperatur für fest montierte Kabel: -40°C
- Mindesttemperatur für die Kabelverlegung: -25°C
- 50Hz Prüfspannung: 4000V
- UV-, Ozon-, Witterungsbeständigkeit: Gemäß EN 50618
- Entflammbarkeit: In Übereinstimmung mit DIN EN 60332-1
- Keine aggressiven Dämpfe bei der Verbrennung
- Min. Biegeradius der festen Verbindung: 4 x Ø
- Erwartete Nutzungsdauer: 25 Jahre
- Durchmesser: 35 cm x 22 cm H.
Spezifikationen
- Norm: PN-EN 50618:2015-03
Technische Daten
- Mindestkabellänge: 1m
Werkstoff
- Leitungen: Kupferleiter, verzinnt, weich, Klasse 5 nach EN 60228
- Isolierung: Vernetztes halogenfreies Polymer
- Ummantelung: Halogenfreies, vernetztes Polymer
- Isolationsfarbe: Weiß
Anwendung
- Wird in Photovoltaikanlagen für Verbindungen zwischen einzelnen Photovoltaikmodulen und zwischen Modulen und Wechselrichter verwendet.
Verpackung
- Scheiben und Spulen.

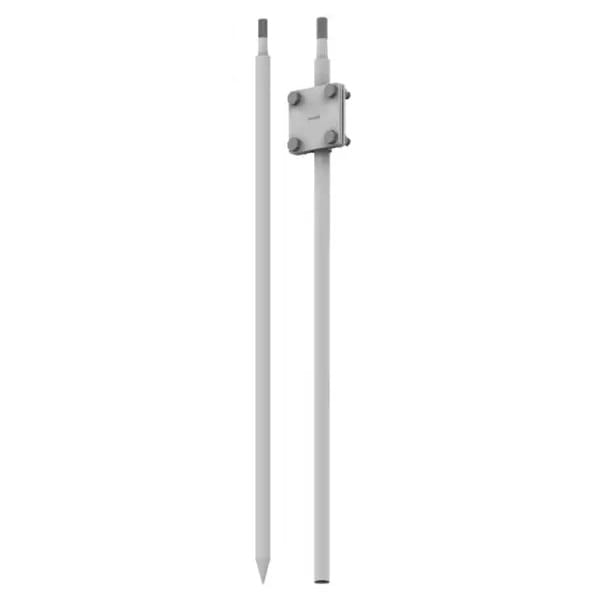

Das faltbare Erdungsset 3mb fi16 + Verbinder /OG/ AN-53ZG/OG/ F195128 AN-KOM ist eine hochwertige Lösung, die Einfachheit und Sicherheit bei der Montage vereint. Die Erdungsstangen sind für die Montage in vielen Bodenarten geeignet und die Verlängerungen erleichtern die Montage erheblich. Die Masten und Erdspieße, die als Grundelemente der Montage für das Abfangen des Hochspannungsstroms durch Blitzschlag verantwortlich sind, bestehen aus Materialien höchster Qualität, die eine lange Lebensdauer und die Sicherheit der Montage garantieren.
Technische Daten:

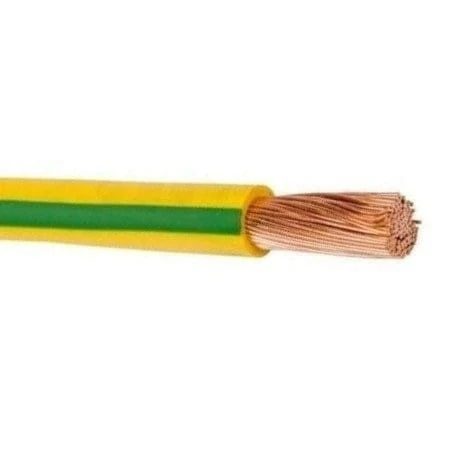

Schutzleiter gelb-grün LgY 16mm2 mit PVC-Isolierung ist für die Montage von elektrischen Geräten, Schaltanlagen und Beleuchtungssystemen mit einer Länge von 10m bestimmt.
Sie entspricht der Norm EN 50575 und garantiert höchste Sicherheitsstandards. Sein Design ist so konzipiert, dass es Strom effizient leitet und in einer Vielzahl von Montageumgebungen Schutz bietet.
