Vertikale Glashalterung 12-17,52 mm Spigot fi 48 mm H=182 mm AISI 304 Satin
product unavailable
Zur Wunschliste hinzufügen
Beschreibung

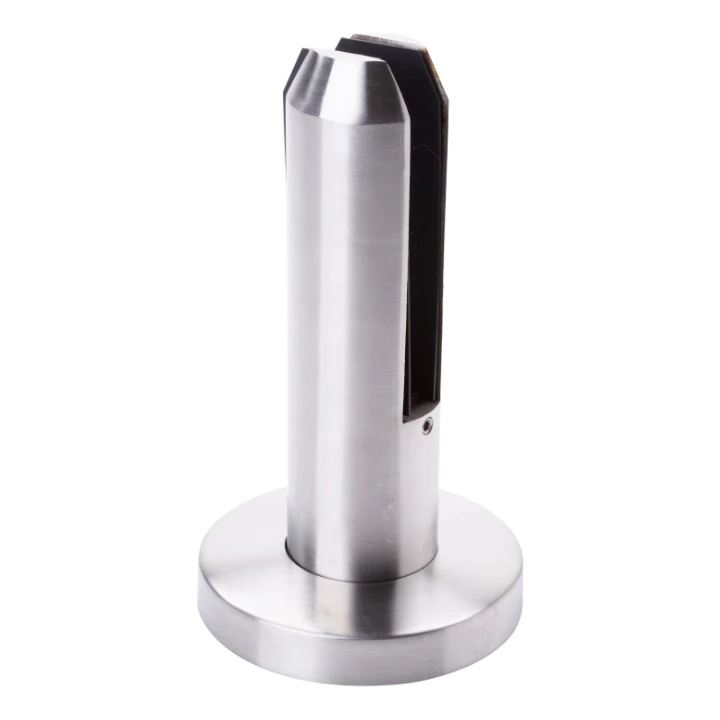

Glashalter Spigot rund ø48 mm Edelstahl AISI 304 Satin
Vertikaler Glashalter vom Typ Spigot mit runder Basis — zuverlässiges Befestigungselement für Glasgeländer und Glasplatten. Gefertigt aus Edelstahl AISI 304 in Satin-Finish bietet er dauerhaften Korrosionsschutz für den Einsatz im Innen- und Außenbereich. Der Halter wird direkt mit Schrauben am Untergrund befestigt und sorgt für Stabilität und Sicherheit der gesamten Glaskonstruktion.
Wichtigste Produktmerkmale
- Material: Edelstahl AISI 304 — hohe Korrosionsbeständigkeit
- Oberflächenfinish: Satin — ästhetisches, mattes Erscheinungsbild
- Kompatible Glasstärke: 12 bis 17,52 mm
- Gesamthöhe (H): 182 mm
- Körperdurchmesser: ø48 mm
- Montageart: Schraubbefestigung am Untergrund (empfohlene Schrauben DIN 7991 mit Gewinde M8)
- Im Lieferumfang: Abdeckrosette zur Abdeckung der Befestigung
- Gewicht: 1,2 kg
Konstruktion und Montage

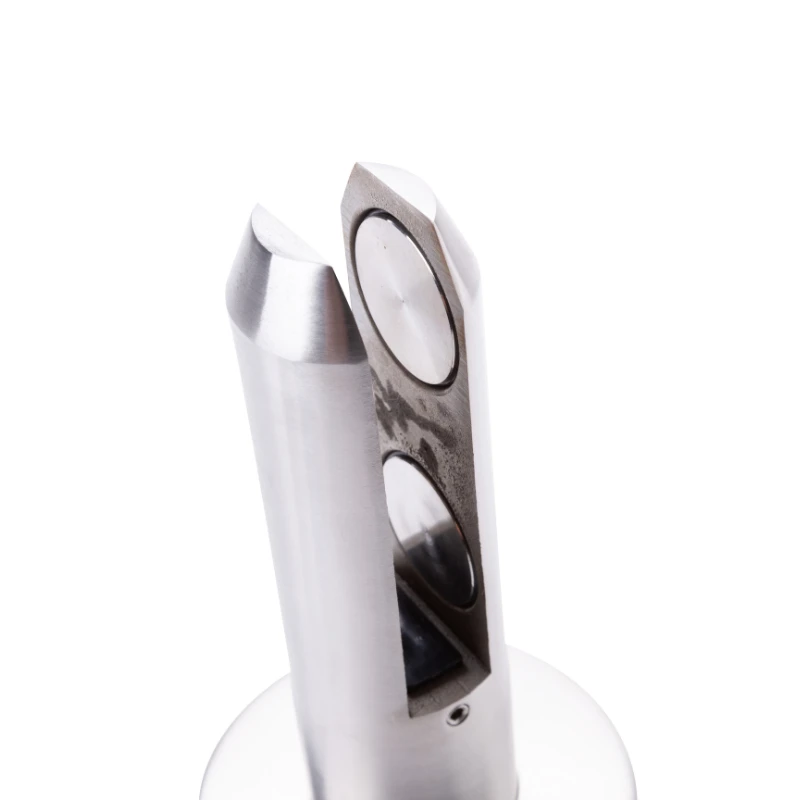

Der obere Teil des Halters ist mit einem geschlitzten Schaft und zwei Klemmbacken ausgestattet, zwischen denen die Glasscheibe eingesetzt wird. Im Inneren des Schlitzes befinden sich Gummidichtungen, die das Glas sicher halten und vor Kratzern schützen. Dadurch überträgt die Konstruktion Lasten zuverlässig und gewährleistet die Sicherheit bei der Nutzung.

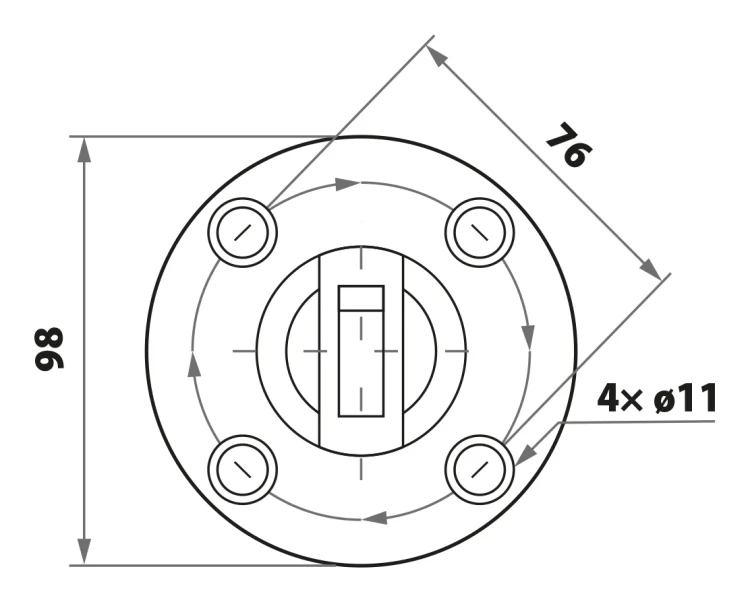

Die runde Montagebasis verfügt über 4 Montagebohrungen mit einem Durchmesser von ø11 mm, die auf einem Lochkreis mit einem Abstand von 76 mm angeordnet sind. Dies ermöglicht eine sichere und symmetrische Verschraubung am Untergrund. Die im Lieferumfang enthaltene Abdeckrosette verdeckt die Schraubenköpfe und sorgt für ein elegantes, sauberes Erscheinungsbild.

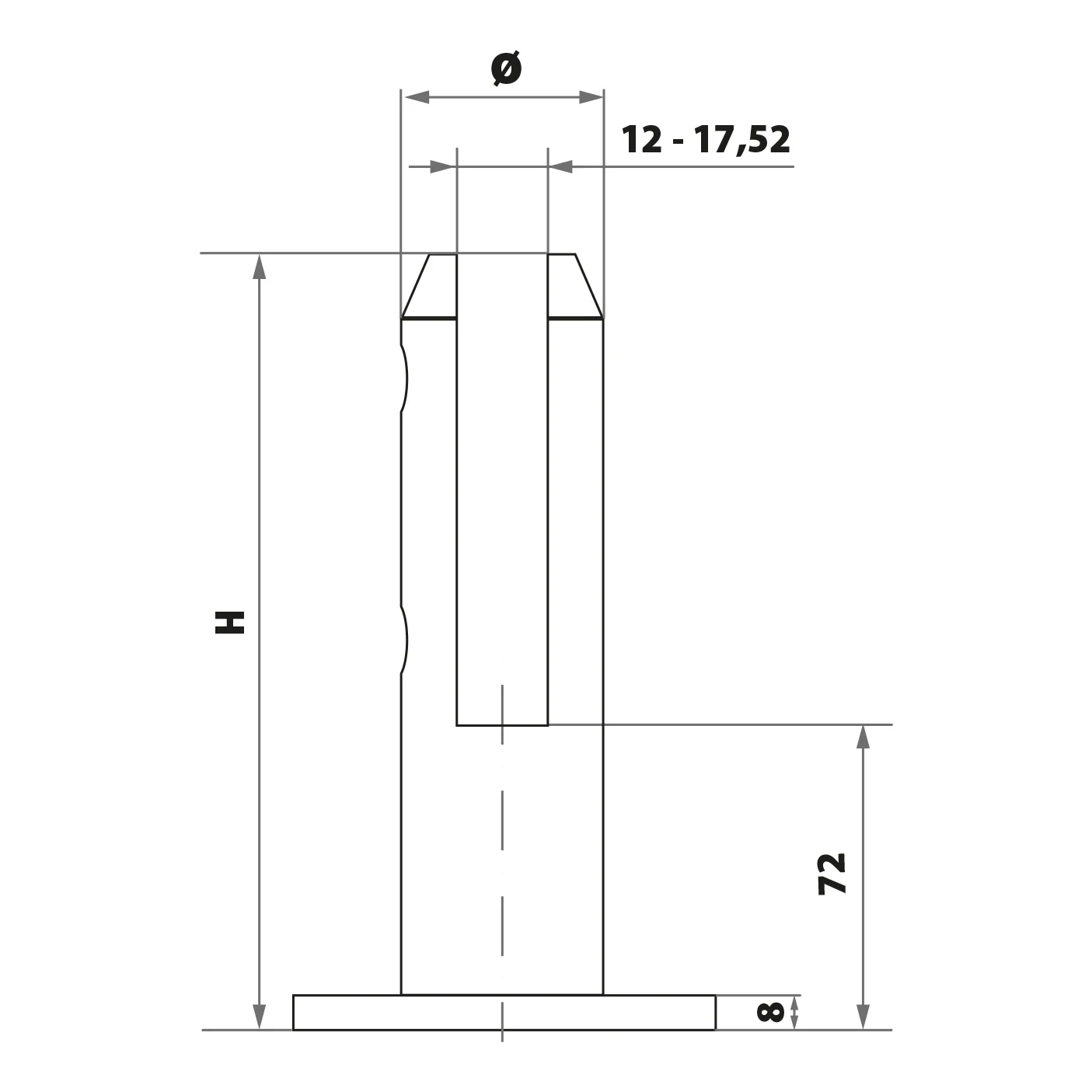

Abmessungen und technische Spezifikation
- Gesamthöhe (H): 182 mm
- Körperdurchmesser (ø): 48 mm
- Basisdurchmesser: ø98 mm
- Basisstärke: 8 mm
- Lochkreisdurchmesser (PCD): 76 mm
- Anzahl der Montagebohrungen: 4 × ø11 mm
- Glaseinschubtiefe: 72 mm (von der Unterkante der Basis bis zum Schlitzgrund)
- Glasstärkenbereich: 12 – 17,52 mm
- Empfohlener Schraubentyp: DIN 7991, Gewinde M8

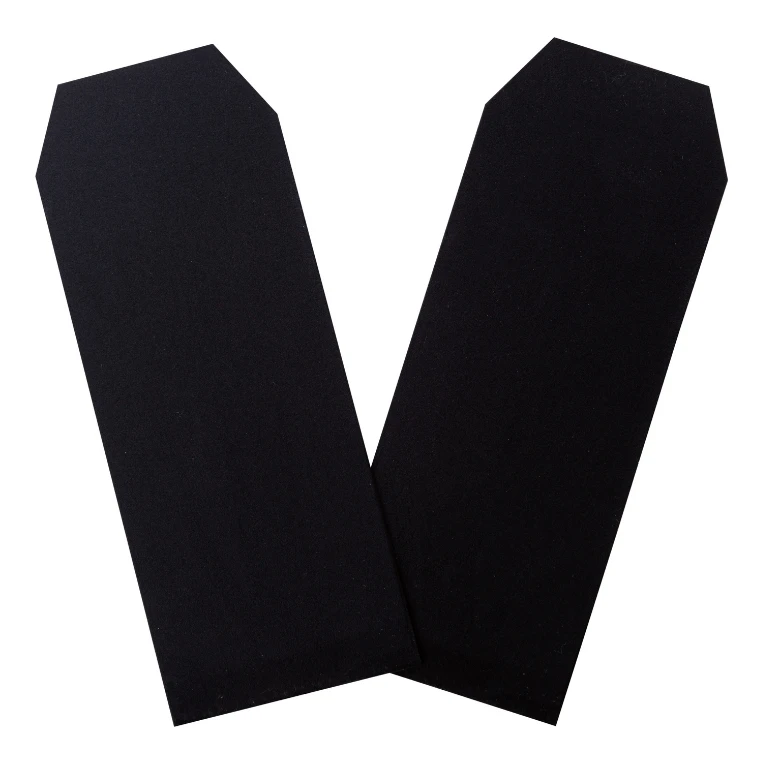

Dichtungen im Lieferumfang
Im Lieferumfang des Halters sind zwei Gummidichtungen (Einlagen) enthalten, die beidseitig der Glasscheibe im Klemmschlitz eingesetzt werden. Die Dichtungen dämpfen den Druck der Klemmbacken auf das Glas, verhindern Glasbruch und eliminieren Spiel. Dank des universellen Profils eignet sich der Halter für Glasstärken von 12 mm (Einscheiben-Sicherheitsglas) bis 17,52 mm (Verbundsicherheitsglas VSG). Dadurch ist der Halter sowohl für Innen- als auch für Außengeländer geeignet.
Technische Daten
| Material | AISI 304 |
| Oberfläche | Satin |
| Montagesystem | 48,3 mm |
| Glasstärke [mm] | 12-17,52 |
