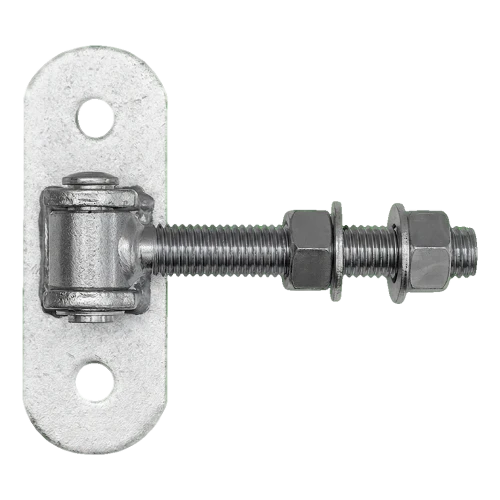

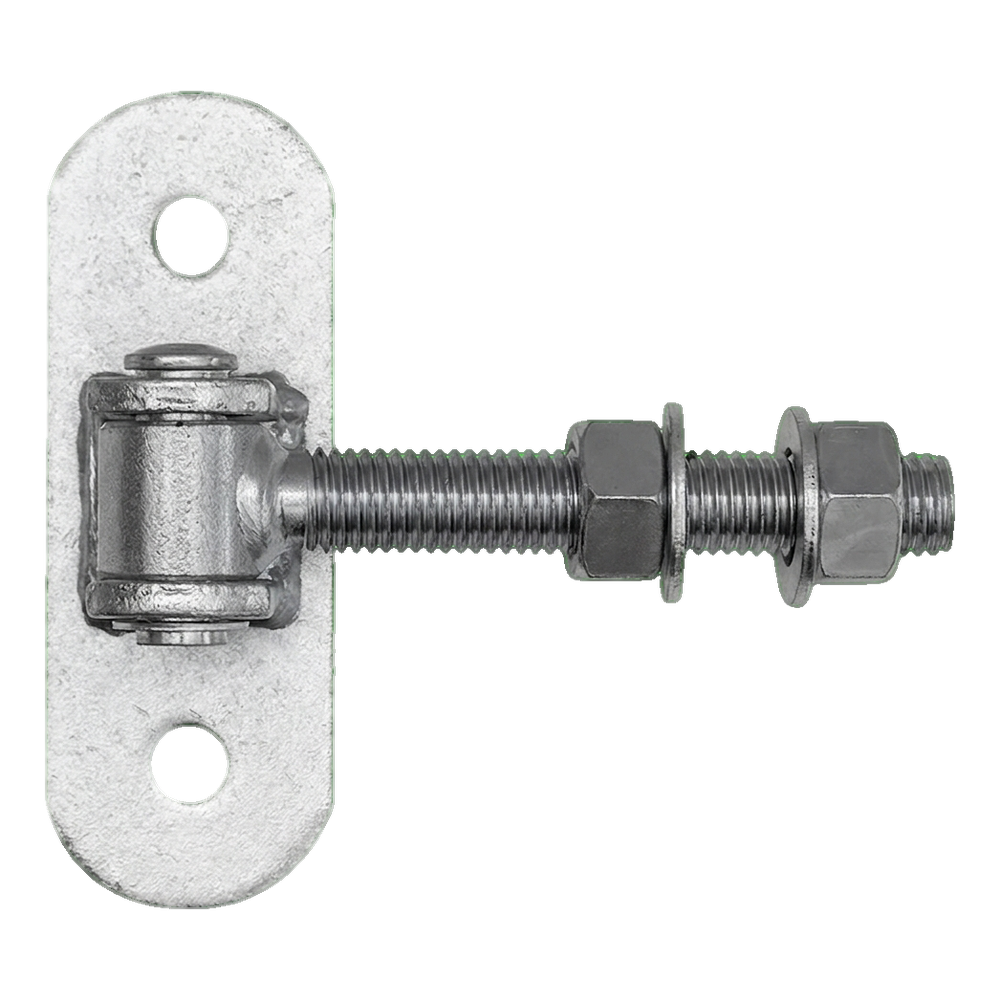

Verstellbares Torscharnier M18 mit Schild 140×50 mm – verzinkt
product unavailable
Zur Wunschliste hinzufügen
Beschreibung
Verstellbares Torscharnier M18 mit Schild 140×50 mm – verzinkt
Das verstellbare Scharnier M18 mit Schild 140×50 mm ist ein robustes Beschlagelement für die Montage von Flügeltoren und Pforten. Dank des Gewindestifts M18 mit Doppelmutter können Sie jederzeit die Flügelstellung korrigieren – sowohl beim Aufhängen der Konstruktion als auch bei Maßänderungen durch Temperaturschwankungen. Die verzinkte Beschichtung garantiert jahrelange Korrosionsbeständigkeit unter Außenbedingungen und eliminiert die Notwendigkeit zusätzlicher Oberflächenschutzmaßnahmen.
Das Schild mit zwei Montagelöchern ermöglicht eine schnelle und sichere Verschraubung an Pfosten oder Mauerwerk, und die solide Konstruktion aus Stahl kann erhebliche Lasten tragen – ein Scharnierpaar trägt bis zu 80 kg bei einem Flügel von 2 m Länge. Das ist eine bewährte Lösung, die Montageaufträge beschleunigt und das Reklamationsrisiko minimiert.
Vorteile für den Installateur
- Verstellung nach der Montage – das An- oder Lösen der Mutter ermöglicht die Korrektur der Flügelstellung ohne Demontage des Scharniers
- Verzinkung – hoher Korrosionsschutz für viele Jahre Außeneinsatz
- Schnelle Montage – Schild mit zwei Löchern ø13 mm ermöglicht blitzschnelle Verschraubung
- Hohe Tragkraft – Scharnierpaar trägt bis zu 80 kg bei 2 m Flügellänge
- Mechanische Beständigkeit – Stahlkonstruktion widersteht Stößen und Verformungen

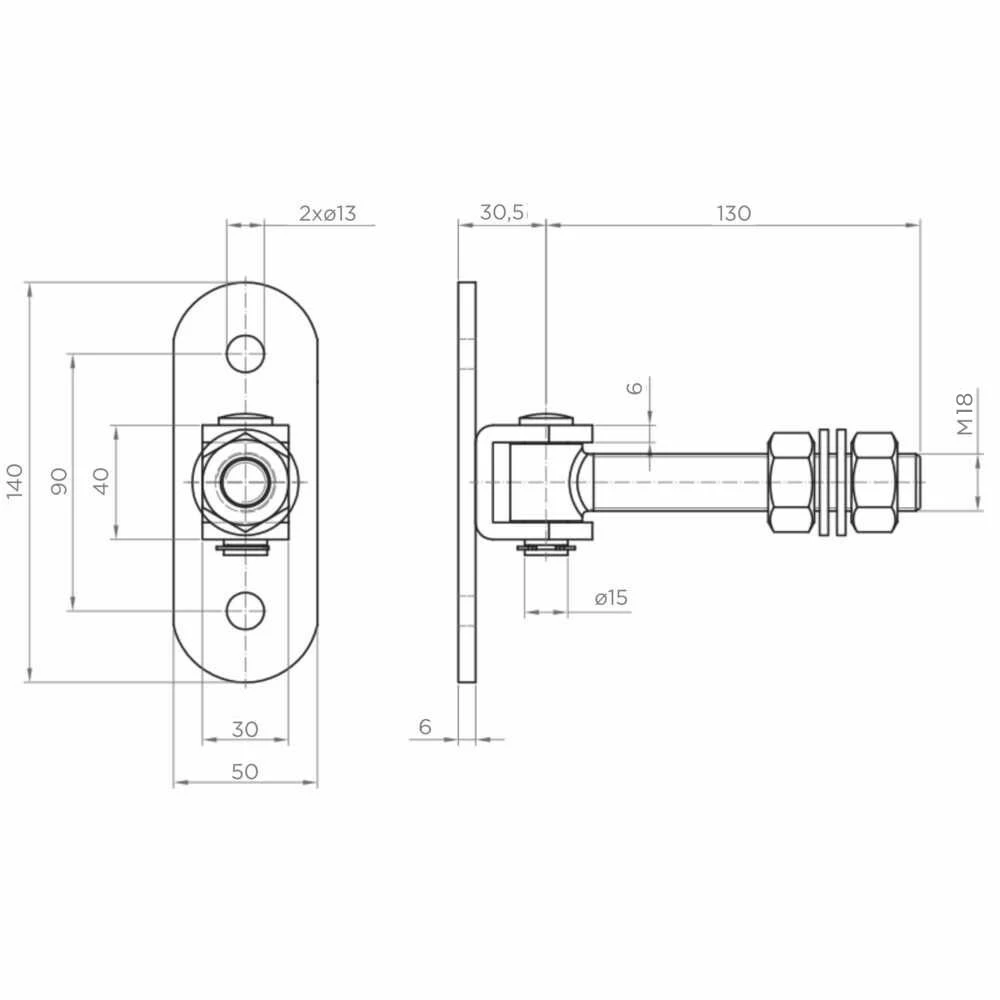

Maße und technische Parameter
- Material: verzinkter Stahl
- Gewindestift: M18
- Gesamtlänge: 200 mm
- Länge des Gewindestifts (von Bolzenachse): 130 mm
- Schildmaße: 140 × 50 mm
- Schilddicke: 6 mm
- Achsabstand der Montagelöcher: 90 mm
- Durchmesser der Montagelöcher: 2 × ø13 mm
- Bolzendurchmesser: ø15 mm
- Abstand vom Schild zur Bolzenachse: 30,5 mm
- Breite der Halterungsbasis: 30 mm
- Zulässige Belastung des Scharnierpaares (2 m Flügel): 80 kg
- Gewicht: 0,88 kg
- Korrosionsschutz: Verzinkung
Anwendung
Das Scharnier ist hauptsächlich für Flügeltore und Pforten in Grundstückseinzäunungssystemen bestimmt. Es bewährt sich überall dort, wo die Möglichkeit zur Verstellung der Flügelposition nach abgeschlossener Montage erforderlich ist – z.B. bei gemauerten Pfosten, Stahlkonstruktionen oder Holzrahmen. Dank des Gewindeverstellmechanismus können saisonale Maßänderungen durch extreme Temperaturen kompensiert und die Flügelaufhängung nach längerer Betriebszeit korrigiert werden.
Technische Daten
| Gewindeart | M18 |
| Sposób montażu | Mit Schild |
| Material | Stahl |
