Verstellbares Torband M16 mit Kugellager – verzinkt
product unavailable
Zur Wunschliste hinzufügen
Beschreibung

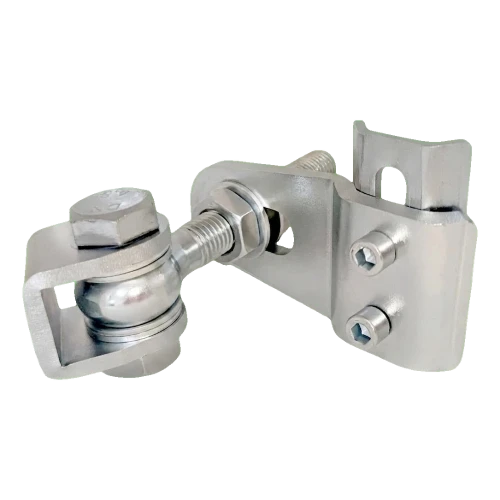

Verstellbares Torscharnier M16 mit Kugellager – verzinkt, einschraubbar
Das verstellbare Torscharnier M16 mit Kugellager ist ein robustes Beschlagelement für die Aufhängung von Torflügeln und Pforten in Zaunsystemen. Das Scharnier ist in drei Ebenen verstellbar, was die Montage und spätere Justierung erheblich erleichtert. Das eingebaute Kugellager gewährleistet einen reibungslosen, leisen Betrieb des Scharniers auch bei hohen Belastungen, und die solide Konstruktion aus verzinktem Stahl garantiert jahrelange Korrosionsbeständigkeit und Wetterbeständigkeit. Das Scharnier erfordert kein Schweißen – es wird eingeschraubt.

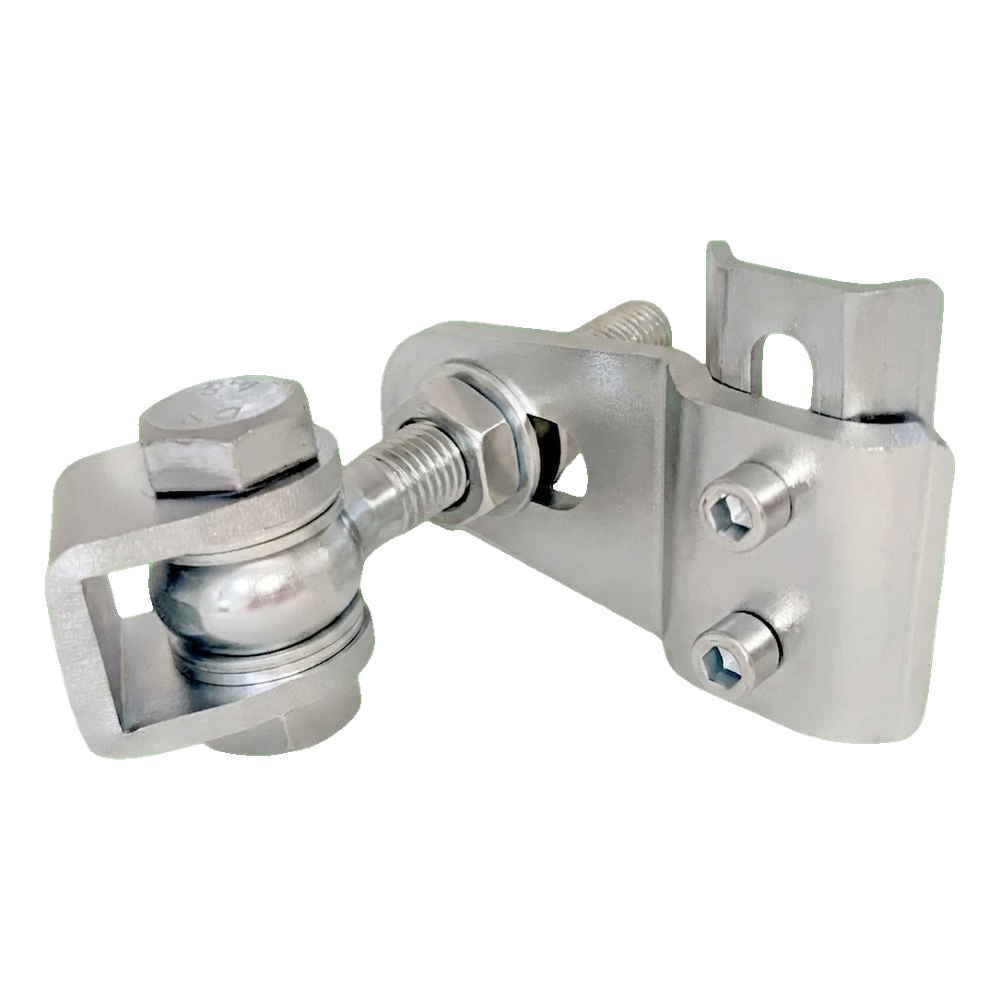

Das Scharnier besteht aus zwei Hauptelementen – einem U-förmigen Halter mit kugelgelagerter Drehachse und einem Befestigungsblech mit Löchern für Schrauben. Beide Elemente sind durch einen verstellbaren Gewindestift verbunden, was eine stufenlose Abstandsregulierung und Ausrichtung des Torflügels relativ zum Pfosten ermöglicht. Die Befestigung des Blechs erfolgt mittels zwei Inbusschrauben, was eine sichere und stabile Verbindung mit der Tragkonstruktion gewährleistet. Eine Scharnierregulierung nach abgeschlossener Montage ist möglich.

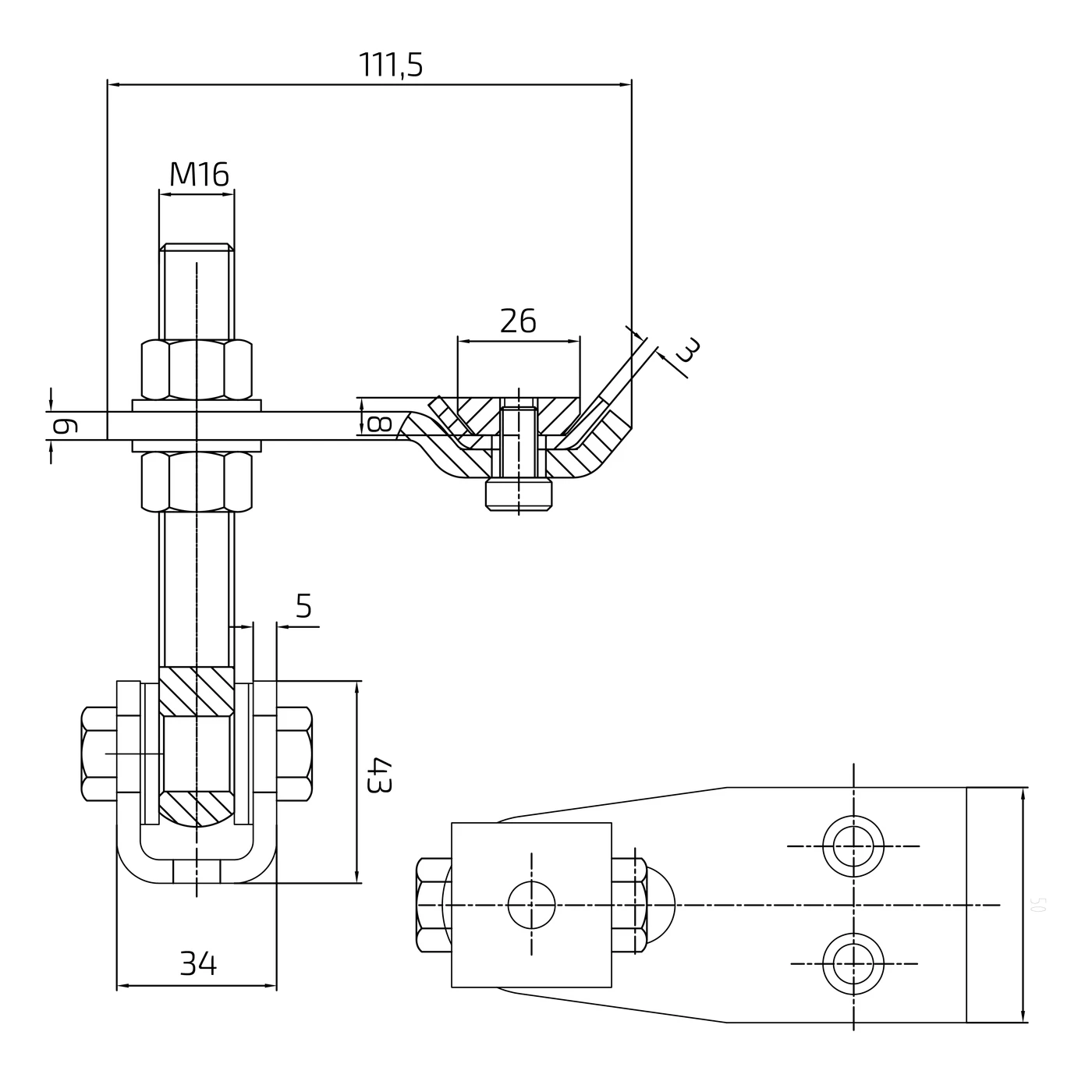

Abmessungen und technische Parameter
- Gewinde des Verstellstifts: M16
- Arbeitslänge (von der Stiftachse zur Blechkante): 111,5 mm
- Außenbreite des U-Halters: 34 mm
- Länge des U-Halters: 43 mm
- Materialstärke des U-Halters: 5 mm
- Durchmesser des Lagersitzes: 26 mm
- Dicke des Hauptflachstahls: 6 mm
- Dicke des profilierten Blechs: 3 mm
- Breite des Befestigungsblechs: ca. 50 mm
- Material: verzinkter Stahl
- Lager: Kugellager
- Scharniertraglast: 105 kg
- Öffnungswinkel: 180°
- Verschleißfestigkeit: ja
Anwendung und Montage
Das Scharnier ist hauptsächlich für Torflügel und Pforten in Zaunsystemen für Grundstücke, Industrieanlagen sowie bei öffentlichen Gebäuden bestimmt. Die Regulierung über das M16-Gewinde ermöglicht die Korrektur der Flügelebene ohne Demontage des gesamten Scharniers – es genügt, die Kontermutter zu lösen, die gewünschte Position einzustellen und wieder anzuziehen. Für Montageteams bedeutet dies kürzere Montagezeiten sowie die Möglichkeit einfacher Korrekturen bei Pfostensetzungen oder Geometrieänderungen des Tors nach längerer Nutzungszeit.
Das Befestigungsblech mit Löchern für Inbusschrauben ermöglicht die Montage sowohl direkt am Stahlpfosten als auch an einer zusätzlichen Ankerplatte – dadurch ist das Scharnier mit vielen Arten von Zaunkonstruktionen kompatibel. Das Kugellager eliminiert Metall-auf-Metall-Reibung, was sich in störungsfreiem und leisem Betrieb während der gesamten Nutzungsdauer niederschlägt.
Technische Daten
| Gewindeart | M16 |
| Material | Stahl |
