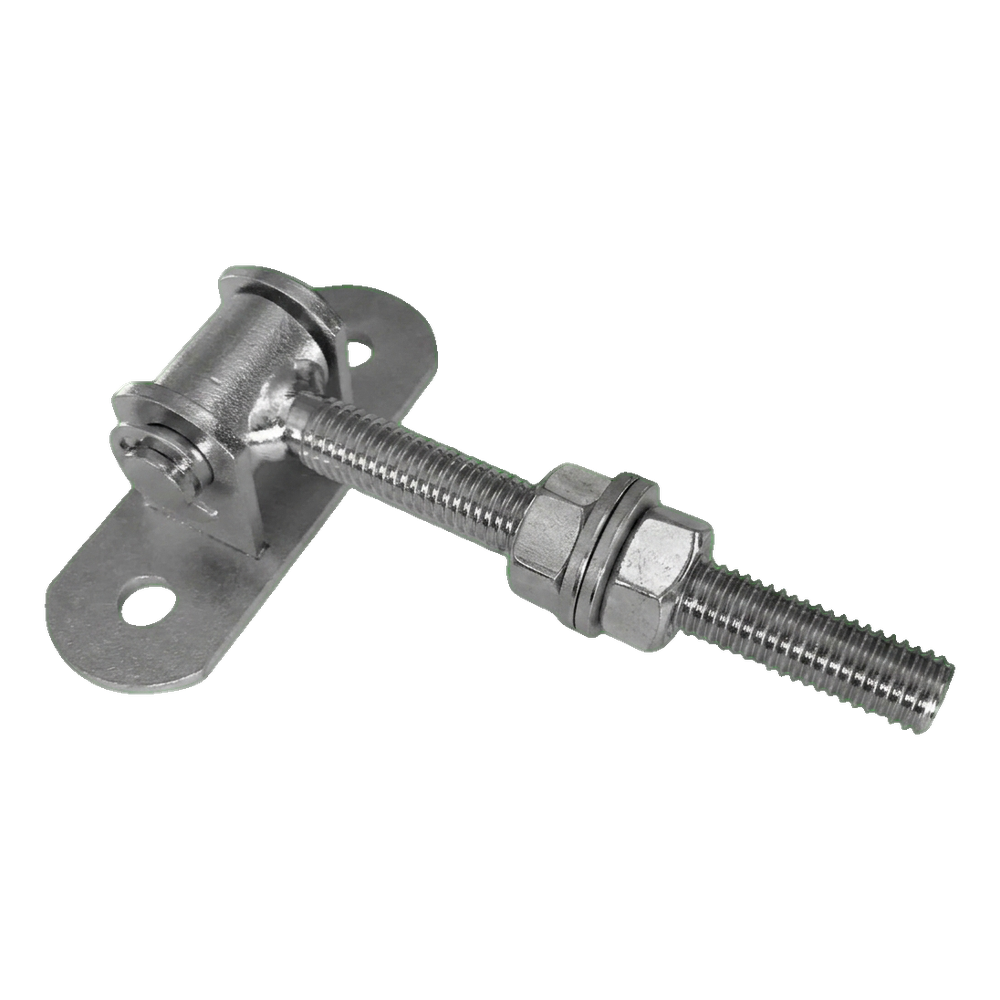

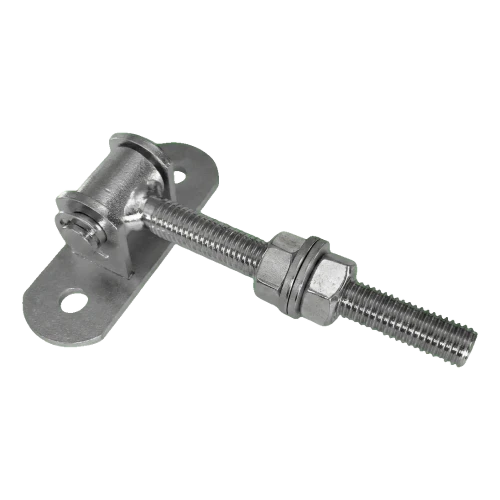

Verstellbares Scharnier M12 Stahl L-115 mm mit Grundplatte 90×30 mm für Tore und Pforten
product unavailable
Zur Wunschliste hinzufügen
0
Beschreibung
Verstellbares Scharnier M12 Stahl L-115 mm mit Grundplatte 90×30 mm für Tore und Pforten
Verstellbares Scharnier M12 aus Stahl für die Montage von Flügeltoren und Pforten. Der Gewindestift mit einer Länge von 115 mm ermöglicht eine präzise Einstellung der Flügelposition sowohl bei der Montage als auch während des späteren Betriebs — was die Einstellzeit des Tores auf der Baustelle erheblich verkürzt.
Die Montagegrundplatte mit zwei Löchern Ø9 mm im Abstand von 60 mm ermöglicht eine sichere Verschraubung des Scharniers am Zaunpfosten. Die Konstruktion mit Stahlbolzen mit einem Durchmesser von Ø12 mm gewährleistet hohe Tragfähigkeit — das zulässige Gewicht des Tor- oder Pfortenflügels für ein Scharnierpaar beträgt 60 kg bei einer maximalen Flügelbreite von 1,2 m. Das Produkt ist für den Außeneinsatz bestimmt.

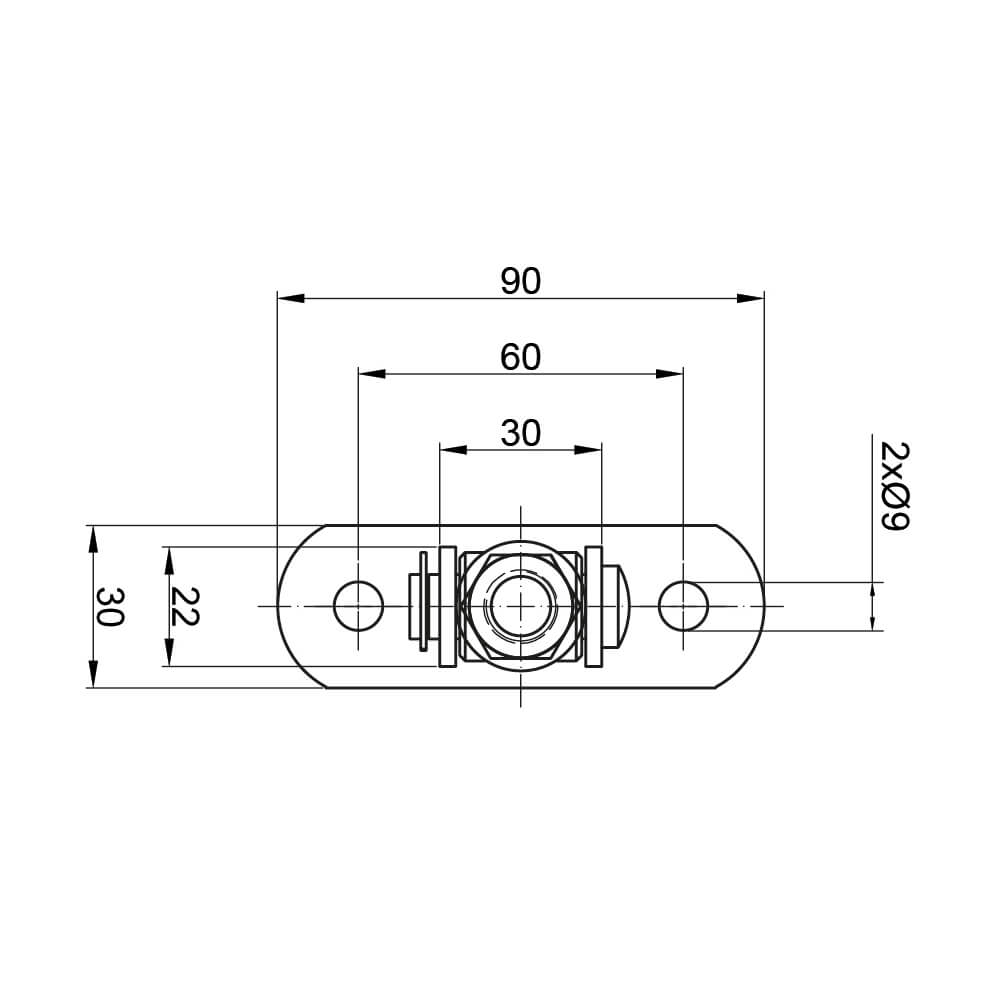

Abmessungen der Montagegrundplatte
- Länge der Grundplatte: 90 mm
- Breite der Grundplatte: 30 mm
- Blechdicke der Grundplatte: 3 mm
- Abstand der Montagelöcher: 60 mm
- Durchmesser der Montagelöcher: 2× Ø9 mm
- Breite der Bolzenhalterung (Spiel): 22 mm

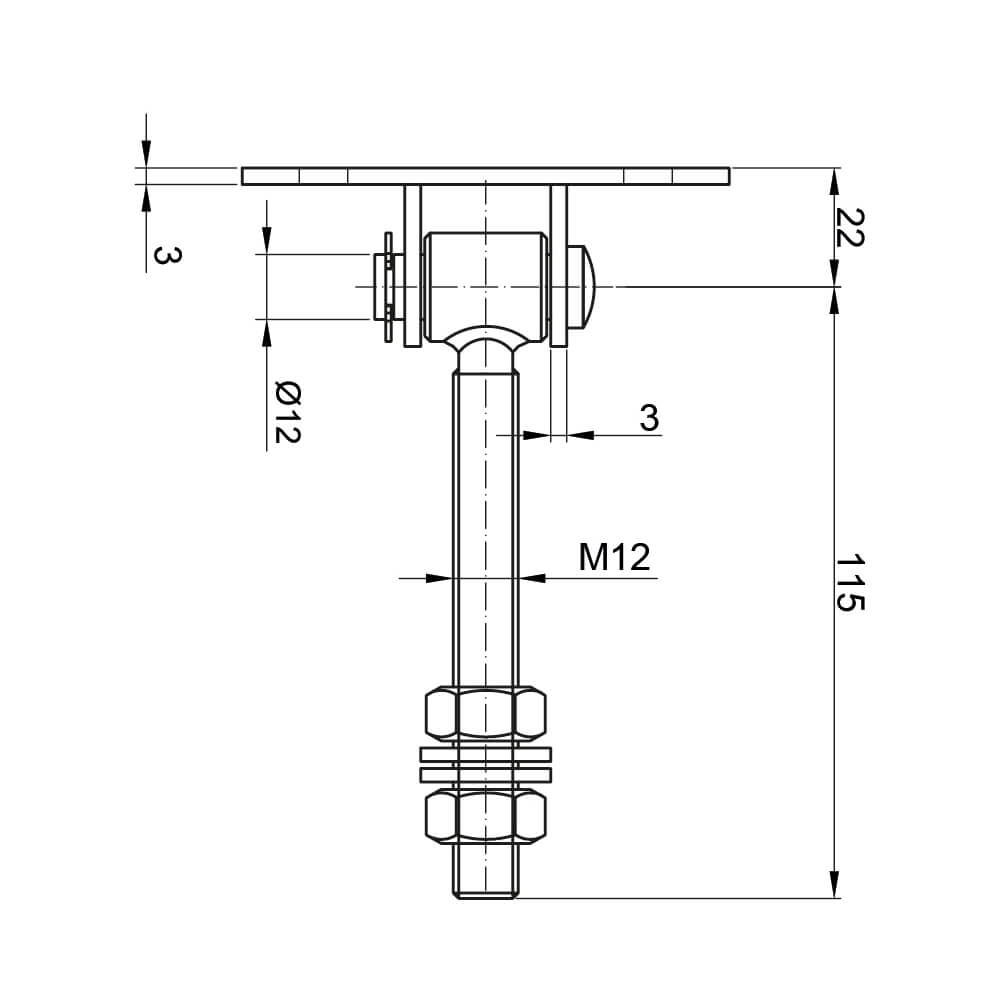

Abmessungen des Stiftes und Bolzens
- Gewinde des Stiftes: M12
- Länge des Gewindestiftes: 115 mm
- Durchmesser des Bolzens: Ø12 mm
- Blechdicke der Bolzenhalterung: 3 mm
- Abstand von der Grundplatte zur Bolzenachse: 22 mm
Zusätzliche Daten
- Material: Stahl
- Bestimmung: Flügeltore, Pforten
- Anwendung: Außeneinsatz
- Tragfähigkeit des Scharnierpaares: 60 kg (bei Flügelbreite bis 1,2 m)
- Gewicht pro Stück: 0,26 kg
Technische Daten
| Gewindeart | M12 |
| Material | Stahl |
