Universalschelle Halterung Verbinder für Zaunpaneele anthrazit

Zum Produkt-Feedback

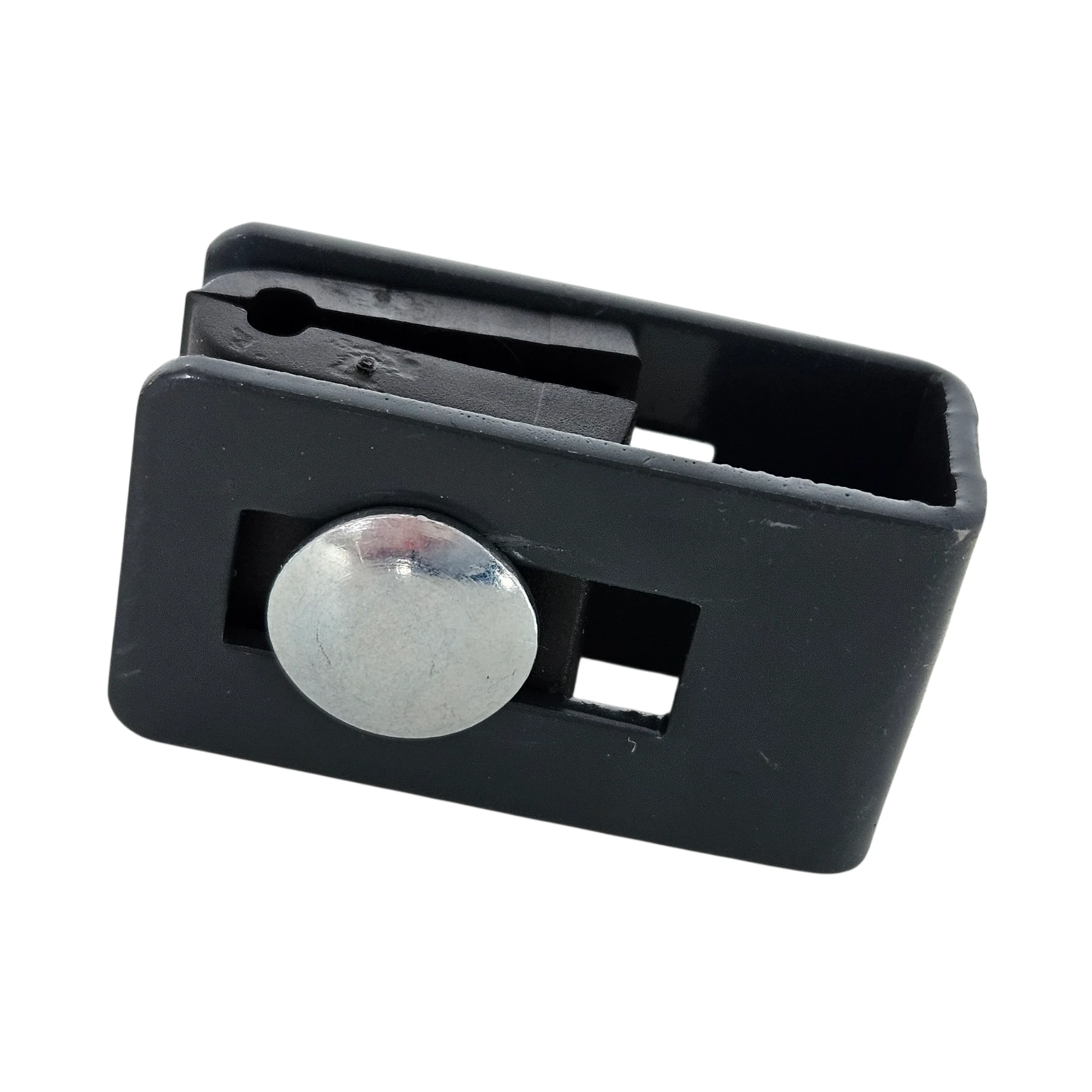

Universalschelle für Zaunpaneele RAL 7016 anthrazit, pulverbeschichteter verzinkter Stahl. Set mit Abstandshalter Ø4 mm, Schraube M8x25 mm, Mutter und Unterlegscheibe. Nierenförmiges Montageloch ermöglicht Positionsverstellung.

Zur vollständigen Beschreibung
mit MwSt. ohne MwSt.
Preis 0,38 €
inkl. 19% MwSt.

Versandkosten sind nicht im Preis enthalten.

stk.
Verfügbarkeit:
Auf Lager
Lieferzeit: 24 Stunden

Produkteigenschaften

[PIM] obejmy #164

  • Zubehörtyp Universalschelle
  • Farbe Graphit RAL 7016

Beschreibung

Universelle Zaunschelle · Verbinder für Zaunmatten

U-förmig gebogenes Blech mit 2 mm Dicke und 16 mm lichter Weite, mit Langloch zur Justierung, Kunststoff-Abstandhalter für Draht Ø 4 mm und Schraube M8 × 25

universellVerbinder für Zaunmatten
Ø 4 mmAbstandhalter für Draht
M8 × 25inkl. Schraube
verzinkt + pulverbeschichtet, Anthrazit RAL 7016Beschichtung
Maßzeichnung der universellen Zaunschelle: lichte Weite g = 16 mm, Blechdicke s = 2 mm, Breite 24 mm, Höhe 45 mm
Maßzeichnung in voller Größe öffnen
Schematische Darstellung: Seitenansicht mit Abstandhalter und Schraube sowie Vorderansicht. Maße gemäß Herstellerzeichnung.

Auf einen Blick

AnwendungBefestigung von Zaunmatten an Zaunpfosten mit unterschiedlichen Querschnitten
AuswahlFür Zaunmatten mit Draht Ø 4 mm; Abstandhalter Ø 3 mm lub Ø 5 mm auf Anfrage
BedingungenDie Zinkbeschichtung schützt den Stahl unter üblichen Bedingungen vor Korrosion; wählen Sie bei Kontakt mit Salz, Chemikalien oder dauerhafter Feuchtigkeit eine den Umgebungsbedingungen entsprechende Ausführung

Über das Produkt

Die universelle Zaunschelle (Verbinder) dient zur Befestigung von Zaunmatten an Zaunpfosten mit unterschiedlichen Querschnitten. Das U-förmig gebogene Blech umschließt einen Kunststoff-Abstandhalter, in den der Draht der Zaunmatte eingesetzt wird.

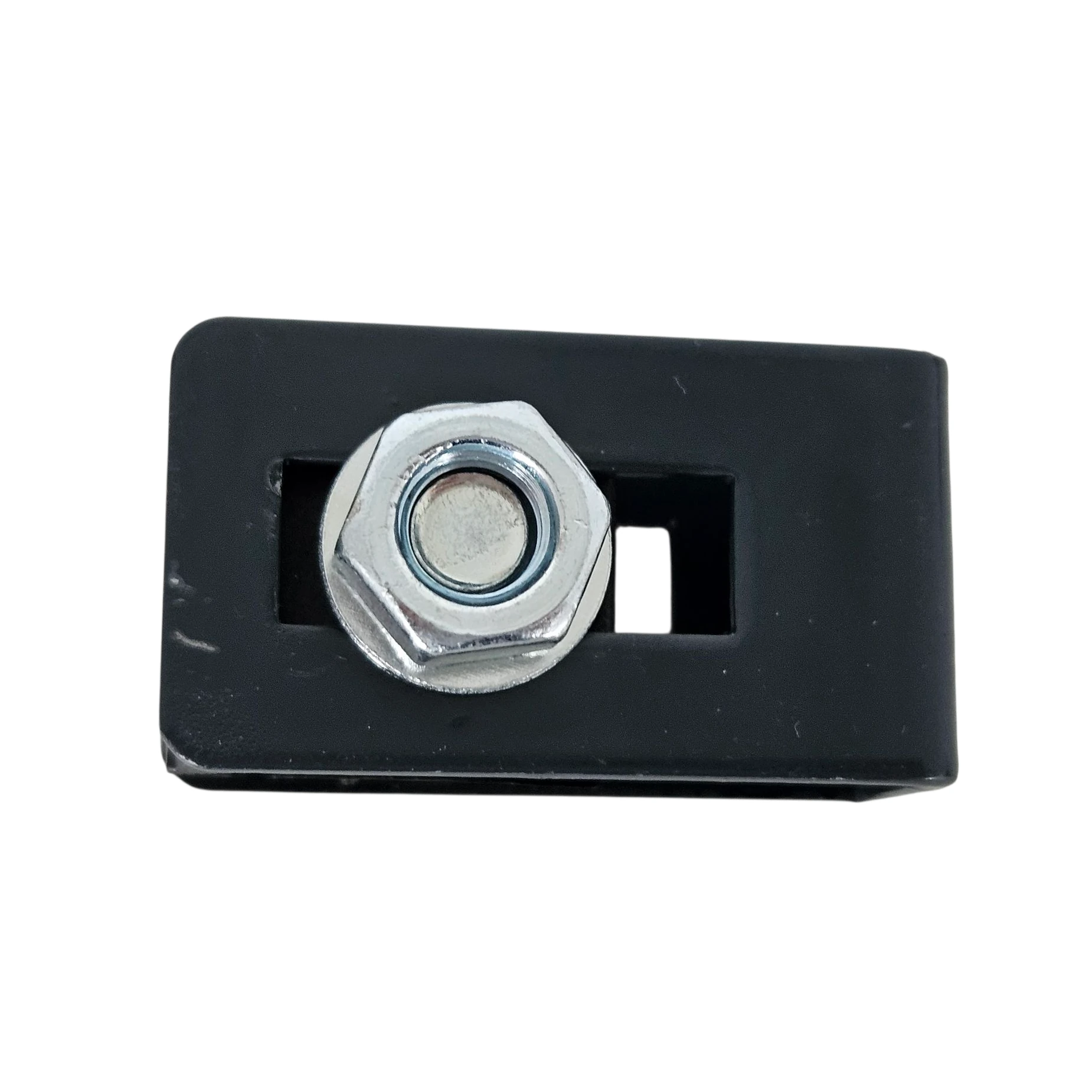

Die lichte Weite des U-Bügels beträgt 16 mm, die Blechdicke 2 mm und die Abmessungen der Zaunschelle 24 × 45 mm. Das Langloch ermöglicht es, die Schraube M8 × 25 zu verschieben und die Position der Zaunmatte zu justieren. Im Lieferumfang enthalten sind: Zaunschelle, Abstandhalter für Draht Ø 4 mm, Schraube, Mutter und Unterlegscheibe.

Die Beschichtung (verzinkt + pulverbeschichtet, Anthrazit RAL 7016) schützt den Stahl unter üblichen Bedingungen vor Korrosion. Wählen Sie bei Kontakt mit Salz, Chemikalien oder dauerhafter Feuchtigkeit eine den Umgebungsbedingungen entsprechende Ausführung.

Abmessungen

Lichte Weite U (g)16 mm
Blechdicke (s)2 mm
Breite × Höhe24 × 45 mm
Schraube mit Mutter und UnterlegscheibeM8 × 25
Kunststoff-Abstandhalter für DrahtØ 4 mm
Maße gemäß Herstellerzeichnung; die Langlochmaße sind Richtwerte.

Werkstoff und Beschichtung

WerkstoffStahl
Beschichtungverzinkt + pulverbeschichtet, Anthrazit RAL 7016

Verkaufseinheit

Verkaufseinheit1 Stück

Auswahl und Montage

  • ✓Prüfen Sie den Drahtdurchmesser der Zaunmatte – im Lieferumfang ist der Abstandhalter Ø 4 mm enthalten.
  • ✓Setzen Sie den Draht der Zaunmatte in die Öffnung des Kunststoff-Abstandhalters innerhalb der Zaunschelle ein.
  • ✓Stecken Sie die Schraube M8 × 25 durch die Langlöcher, richten Sie die Zaunmatte aus und ziehen Sie die Mutter mit Unterlegscheibe fest.

Wichtig

Der mitgelieferte Abstandhalter ist auf Draht Ø 4 mm abgestimmt. Bestellen Sie bei einem anderen Drahtdurchmesser den Abstandhalter Ø 3 mm lub Ø 5 mm – geben Sie dies im Bestellkommentar an.

Downloads

File icon Narrow universal bracket.pdf 151.43 kB

Schmale Universalhalterung
