Trapezsteg Aluminium H100 L330 mit EPDM-Dichtung 2 mm für PV-Montage
product unavailable
Zur Wunschliste hinzufügen
0
Beschreibung

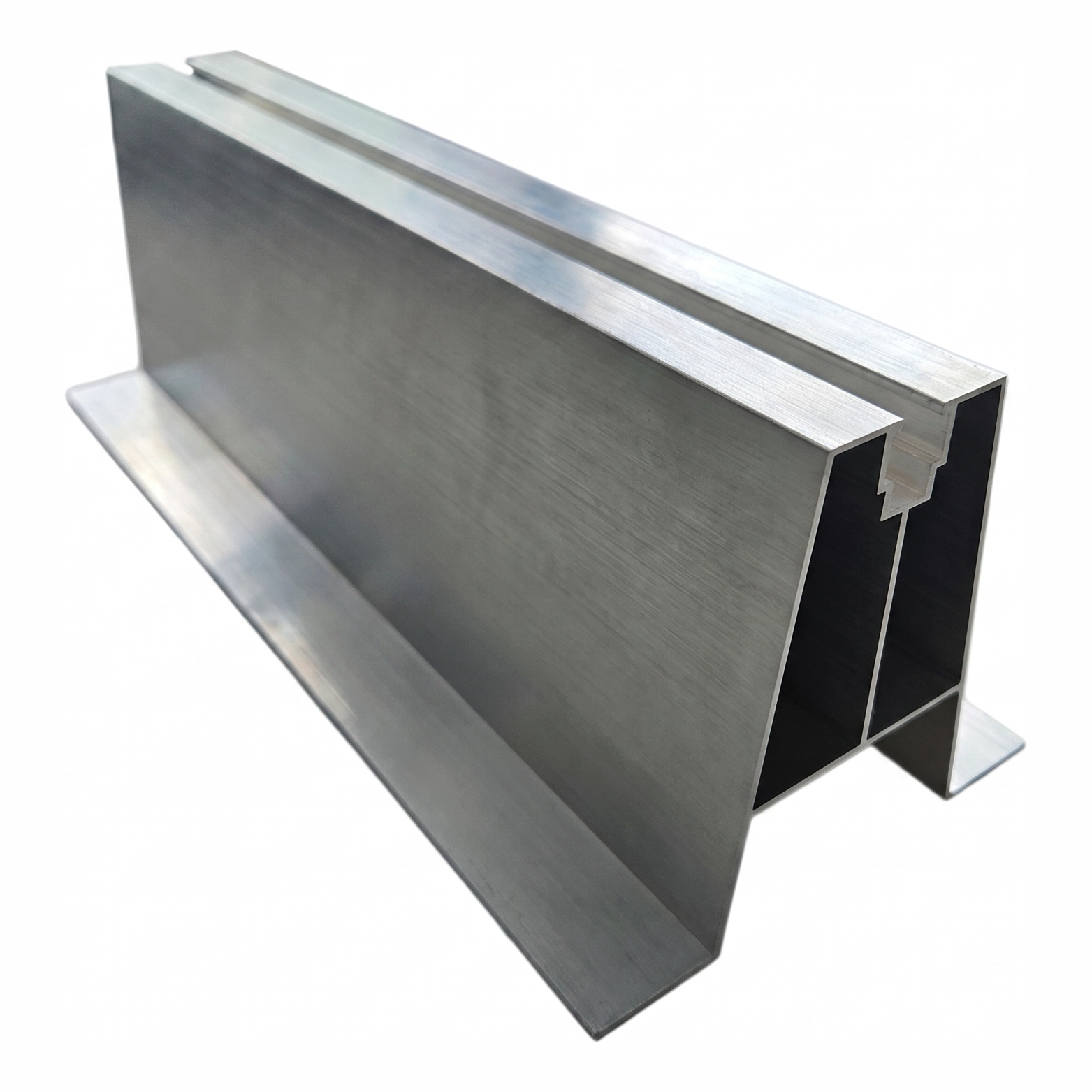

Trapezverbinder Aluminium H100 L330 mit EPDM-Dichtung 2 mm für PV-Montage
Trapezverbinder Aluminium H100 L330 ist ein vorgefertigter Dachadapter zur Befestigung von Photovoltaik-Konstruktionen auf Dächern mit Trapezblech. Dank der werkseitig aufgebrachten EPDM-Dichtung mit 2 mm Stärke sorgt der Verbinder für eine dichte Anlage an der Blechrippe und eliminiert die Notwendigkeit einer zusätzlichen Abdichtung – was die Montage erheblich beschleunigt.
Das Profil ist aus Aluminium mit einer standardmäßigen Eloxierung gefertigt, was eine hohe Korrosionsbeständigkeit und langjährige Haltbarkeit unter Außenbedingungen gewährleistet. Die trapezförmige Querschnittsgeometrie bildet die Form gängiger Dachbleche ideal ab – der Verbinder liegt stabil auf den Rippen auf und überträgt die Lasten gleichmäßig auf die Dachunterkonstruktion.
Der obere Teil des Profils verfügt über eine Montagenut mit einer Eingangsbreite von 9 mm und einer Tiefe von 16 mm, die eine schnelle Befestigung von Montageschienen oder Klemmen mittels Hakenschrauben oder T-Muttern ermöglicht. Diese Lösung erlaubt eine flexible Positionierung der PV-Konstruktionselemente ohne das Bohren zusätzlicher Löcher.

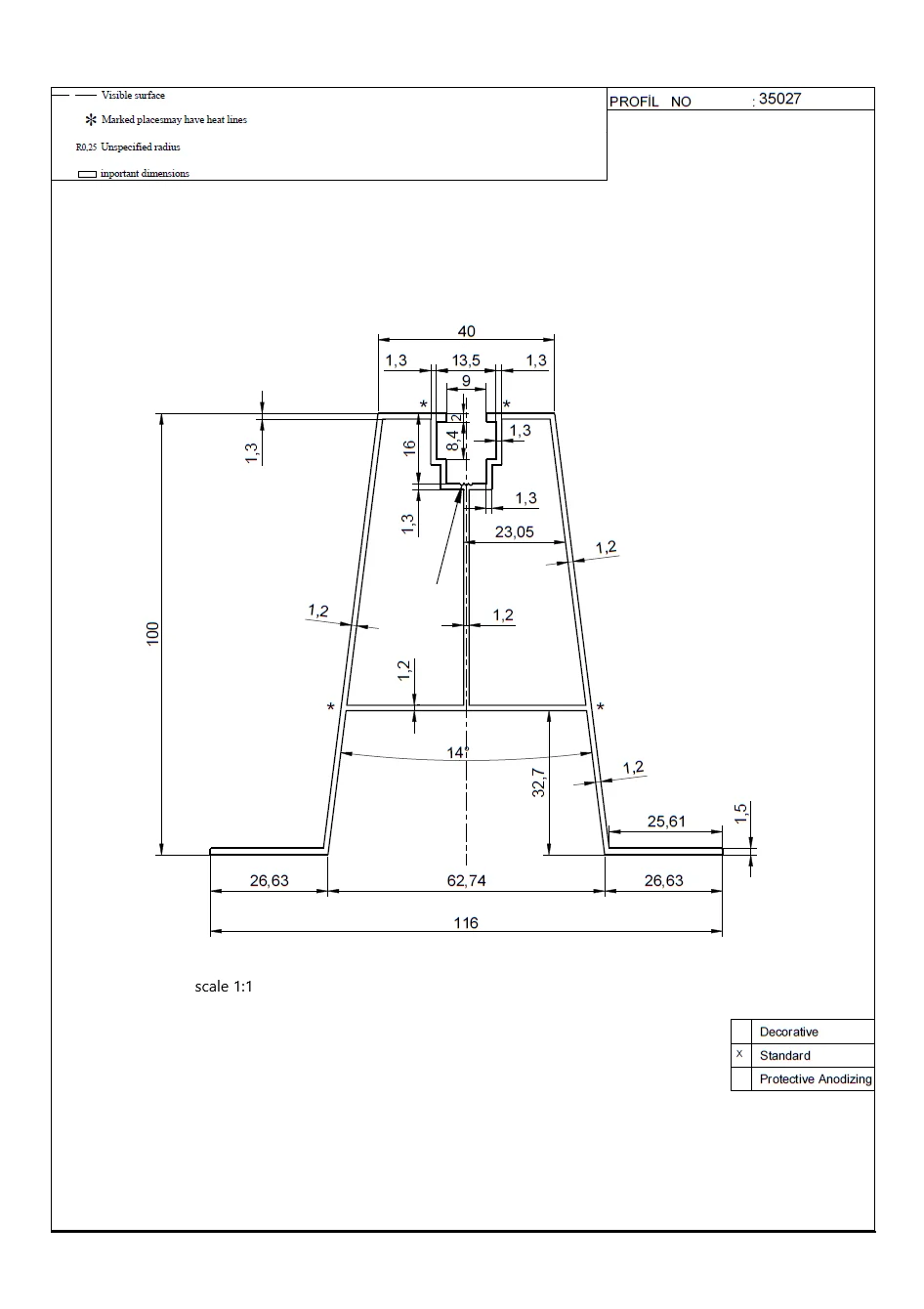

Abmessungen und Profilgeometrie
- Länge des Verbinders: 330 mm
- Gesamthöhe: 100 mm
- Gesamtbreite der Basis: 116 mm
- Breite der oberen Plattform: 40 mm
- Innere Basisbreite: 62,74 mm
- Breite der seitlichen Füße: 26,63 mm (jeweils)
- Neigungswinkel der Seitenwände: 14°
Montagenut (oberer Profilbereich)
- Breite der Eingangsöffnung: 9 mm
- Innere Nutbreite: 13,5 mm
- Nuttiefe: 16 mm
- Tiefe der unteren Nutkammer: 8,4 mm
- Wandstärke der Nutlippe: 2 mm
Wandstärken und Konstruktion
- Wandstärke der Seitenwände: 1,2 mm
- Wandstärke des inneren Stegs: 1,2 mm
- Wandstärke der oberen Plattform: 1,3 mm
- Wandstärke des Basisfußes: 1,5 mm
- Undefinierter Radius: R0,25 mm
- Höhe bis zum inneren Steg: 32,7 mm
Produktparameter
- Profilmaterial: Aluminium (Standardeloxierung)
- Dichtung: EPDM 2 mm
- Gewicht: 0,438 kg
- Außenmaße: L 330 × H 100 mm
Der Trapezverbinder ist ein unverzichtbares Verbindungselement zwischen dem Dachblech und der Tragkonstruktion für PV-Module. Die EPDM-Dichtung schützt die Dachhaut an den Befestigungspunkten vor Wassereindringu, und die Aluminiumkonstruktion belastet das Dach nur minimal. Die universelle Geometrie macht das Profil kompatibel mit den gängigsten Trapezblechen, die im Industrie- und Lagerhallenbau verwendet werden.
