Trapezbrücke Aluminium H40 L330 mit EPDM-Dichtung 2 mm für PV-Montage
Feedback zum Produkt hinterlassen
Aluminium-Trapezbrücke mit EPDM-Dichtung 2 mm für die PV-Montage. Abmessungen 330×113×40 mm, Standardeloxierung.
Versandkosten sind nicht im Preis enthalten.
Versandkosten sind nicht im Preis enthalten.
Produktcode: 001-779
Beschreibung

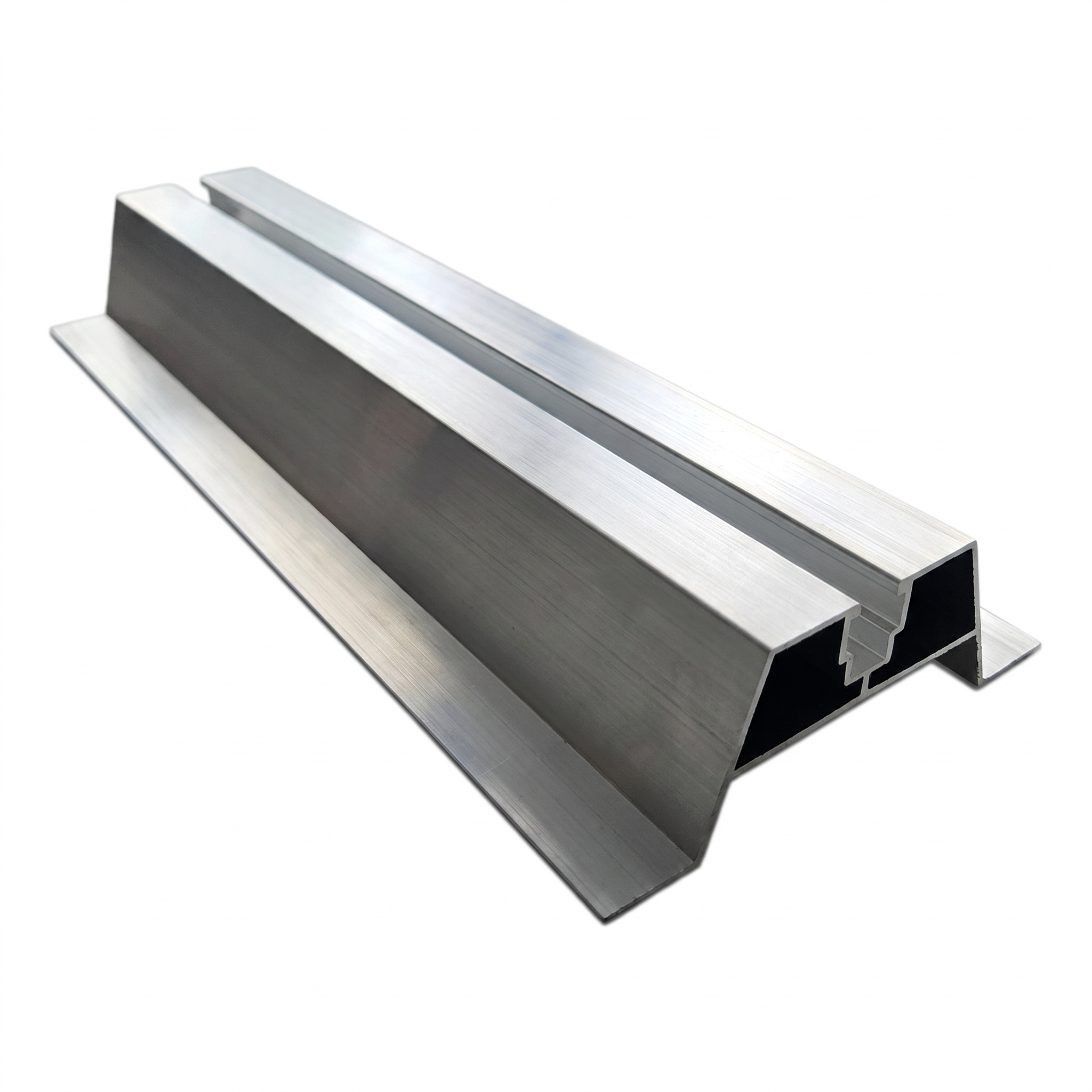

Trapezbrücke Aluminium H40 L330 mit EPDM-Dichtung 2 mm für PV-Montage
Aluminium-Trapezbrücke mit EPDM-Dichtung ist ein professioneller Dachadapter für die Montage von Photovoltaik-Konstruktionen auf Trapezblechen. Dank des Profils mit einer Höhe von 40 mm passt sich die Brücke optimal an die Wellenform des Blechs an und bietet eine stabile und dichte Basis für PV-Montageschienen. Im Lieferumfang enthalten ist eine Unterlagscheibe aus EPDM-Gummi mit 2 mm Stärke, die Vibrationen dämpft, Unebenheiten ausgleicht und die Blechoberfläche vor Beschädigungen schützt.
Wesentliche Vorteile für den Installateur
- Integrierter Montagekanal – ermöglicht die schnelle Befestigung von Schienen mit Gleitschrauben ohne zusätzliche Bauteile
- Standardeloxierung – dauerhafter Korrosionsschutz des Aluminiums für langjährige Witterungsbeständigkeit
- EPDM-Dichtung 2 mm im Lieferumfang – verhindert galvanischen Kontakt zwischen Aluminium und Stahlblech und gewährleistet die Wasserdichtigkeit der Verbindung
- Gewicht nur 0,315 kg – belastet die Dachkonstruktion nicht und erleichtert den Transport zur Baustelle

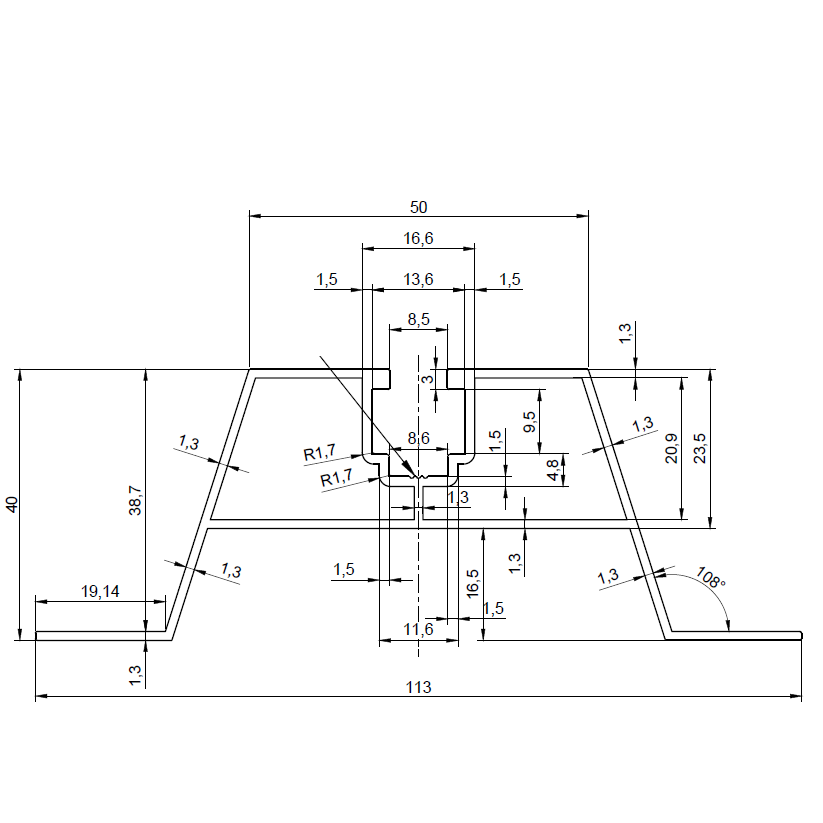

Abmessungen und Profilparameter (Querschnitt)
- Brückenlänge: 330 mm
- Gesamthöhe des Profils: 40 mm
- Obere Breite (Kopf): 50 mm
- Gesamtbreite an der Basis: 113 mm
- Breite der seitlichen Füße: 19,4 mm (links und rechts)
- Wandstärke seitlich: 1,3 mm
- Wandstärke oben: 1,3 mm
- Montagekanal – Öffnung: 8,5 mm, Innenbreite: 13,6 mm
Allgemeine Daten
- Profilmaterial: Aluminium mit Standardeloxierung
- Dichtung: EPDM 2 mm
- Gewicht: 0,315 kg
- Außenabmessungen: 330 × 113 × 40 mm (L × B × H)
Die Trapezbrücke ist ein unverzichtbares Element des PV-Montagesystems für Dächer mit Trapezblech. Ihre symmetrische Konstruktion mit innerer Verstärkungsstrebe sorgt für eine gleichmäßige Lastübertragung von der Montageschiene auf die Blechfalte. An in der Zeichnung gekennzeichneten Stellen können Wärmespuren auftreten, die beim Extrusionsprozess entstehen – dies ist ein normales Produktionsmerkmal, das die Festigkeitseigenschaften des Profils nicht beeinträchtigt.
