Synerga Balus 1 – PV-Montageset für Balkonbrüstungen
Feedback zum Produkt hinterlassen
Montageset Synerga Balus 1 zur Befestigung von PV-Modulen an der Balkonbrüstung. Edelstahl H17 und Aluminium 6060. Max. Modulhöhe 1052 mm, Neigungswinkel 10°. Montageprofile 40×40×1040 mm, EPDM-Dichtung 80 cm. Verpackungsgewicht 6,75 kg, Abmessungen 114×36×7 cm.
Versandkosten sind nicht im Preis enthalten.
Versandkosten sind nicht im Preis enthalten.
Variante wählen:
Einzelne Varianten können preislich abweichen
Wählen Sie die Menge und Größe der Verpackung
Produktcode:
Beschreibung
Synerga Balus 1 – PV-Montageset für Balkonbrüstungen
Synerga Balus 1 ist ein komplettes Montageset zur Befestigung von Photovoltaikmodulen an Balkon-, Terrassen- oder anderen Geländern. Durch den Einsatz von Edelstahl H17 und Aluminium 6060 ist die Konstruktion leicht, langlebig und witterungsbeständig. Das Set ist für PV-Module mit einer maximalen Höhe von 1052 mm ausgelegt und gewährleistet einen Modulneigungswinkel von 10°.
Das moderne, minimalistische Design der Halterung sorgt dafür, dass das montierte Modul harmonisch mit der Gebäudefassade harmoniert. Die ideale Lösung für den Mehrfamilienhausbau und überall dort, wo eine Montage der PV-Anlage auf dem Dach oder am Boden nicht möglich ist.
Technische Parameter
- Maximale PV-Modulgröße: 1052 mm
- Modulneigungswinkel: 10°
- Material der Halterungen: Edelstahl 1.4016/H17, Stärke 5 mm
- Material der Winkel 65×65: Edelstahl 1.4016/H17
- Material der Verbinder und Profile: Aluminium 6060
- Montageprofile: 40×40×1040 mm
- Dichtung: EPDM 80 cm

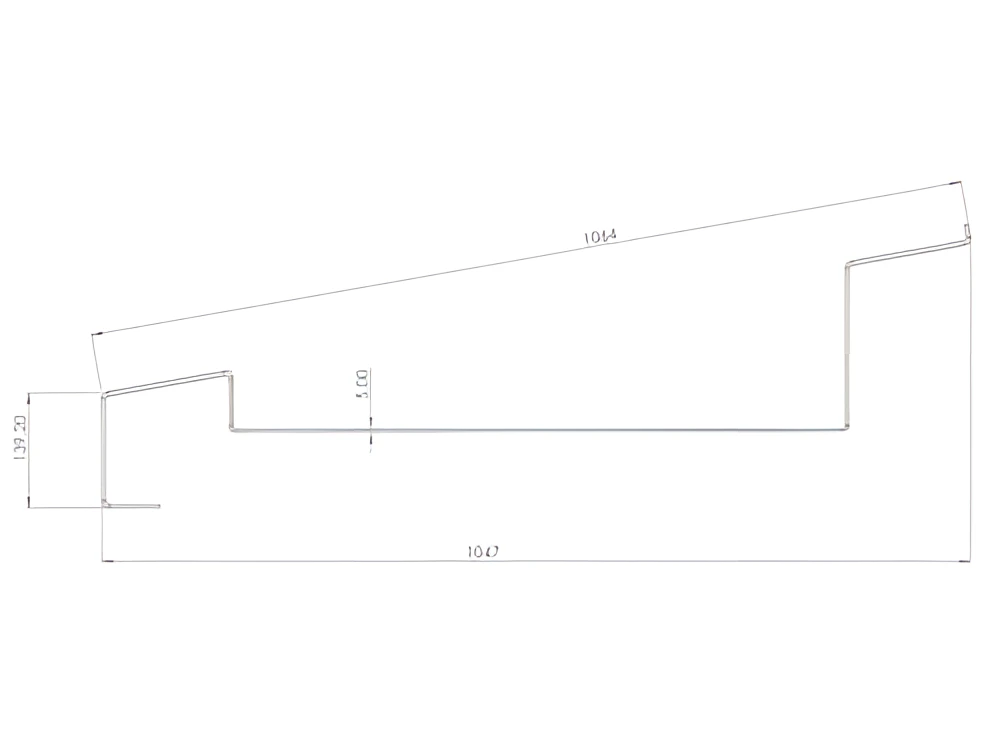

- Abmessungen der Tragehalterung: Länge 1000 mm, Schräge 1014 mm, Tiefe 139,20 mm, Stärke 3 mm
- Verpackungsgewicht: 6,75 kg
- Verpackungsabmessungen: 114 × 36 × 7 cm

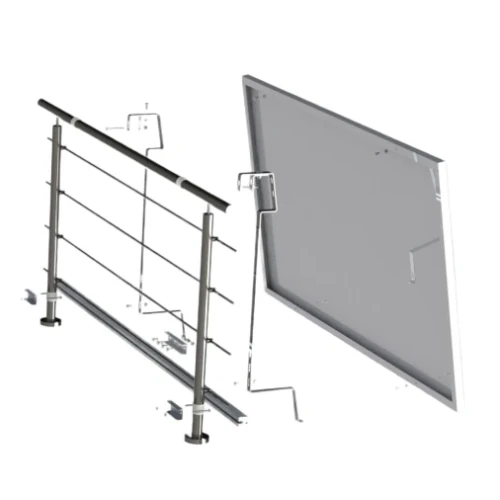

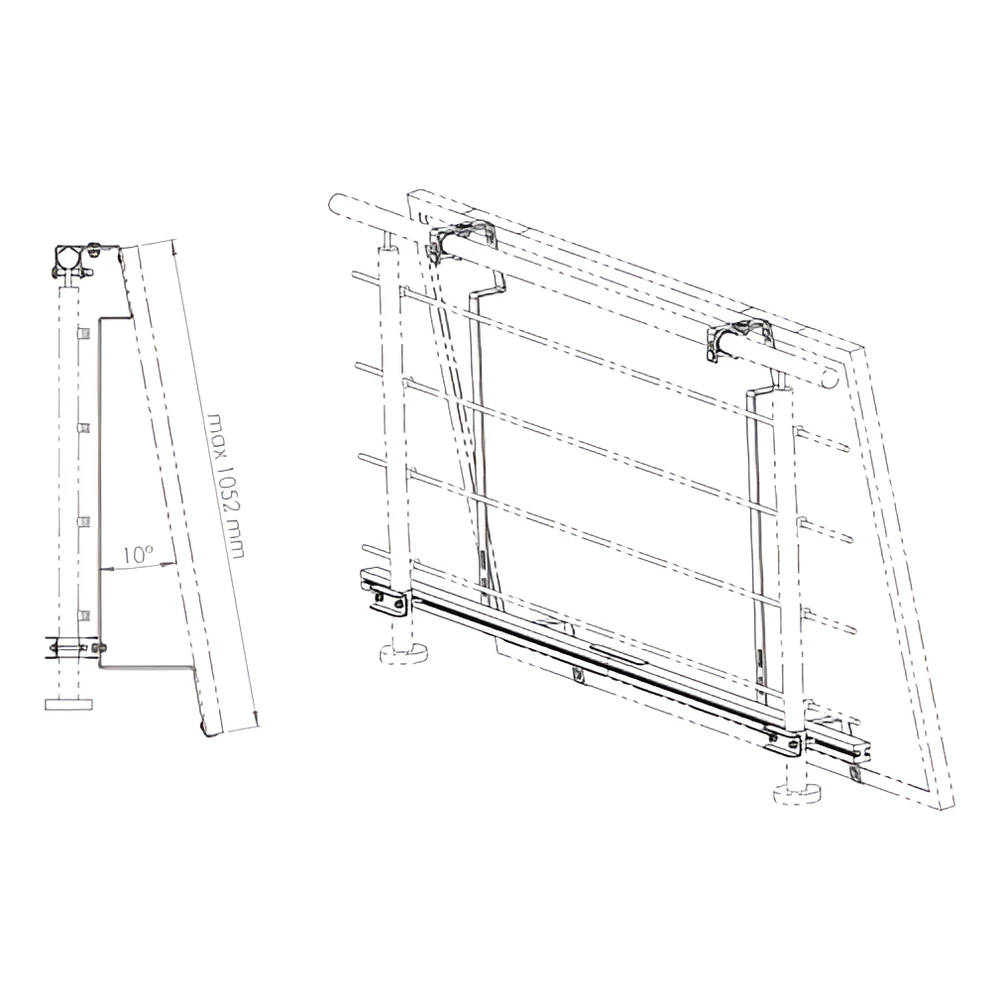

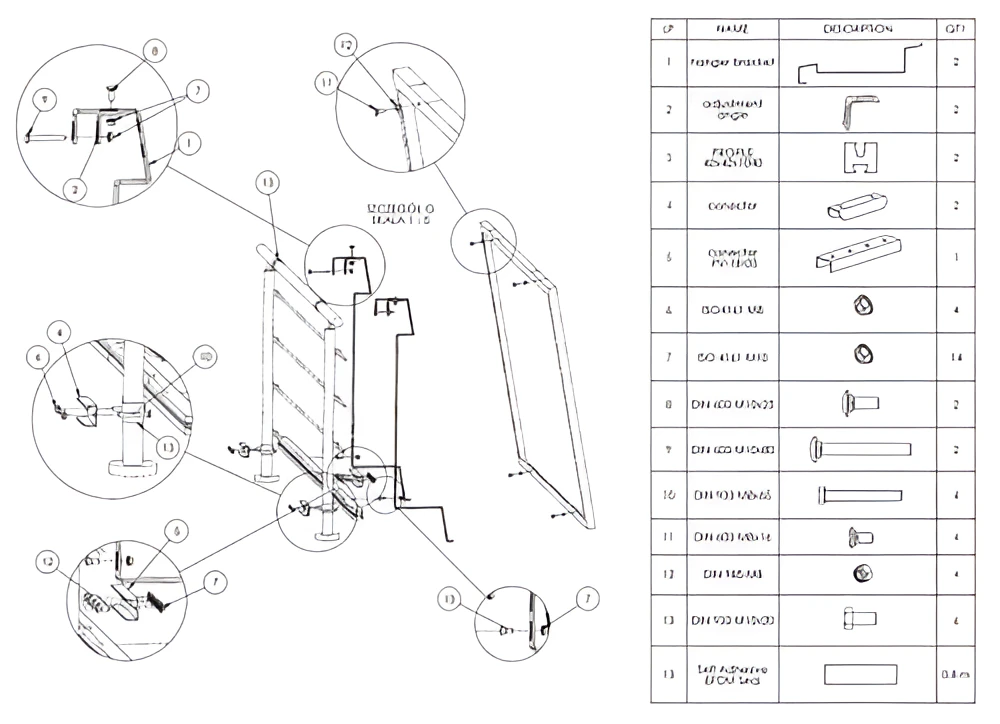

Montageschema und Konstruktionsansicht

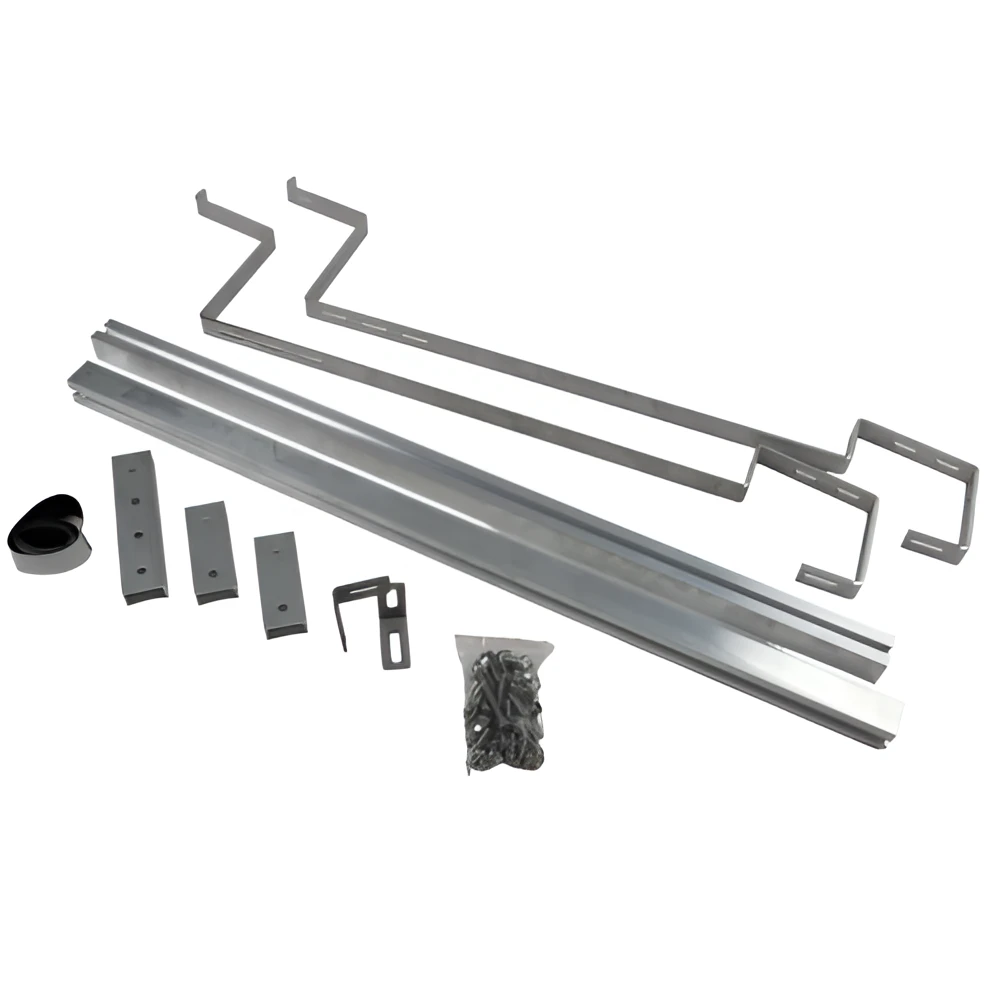

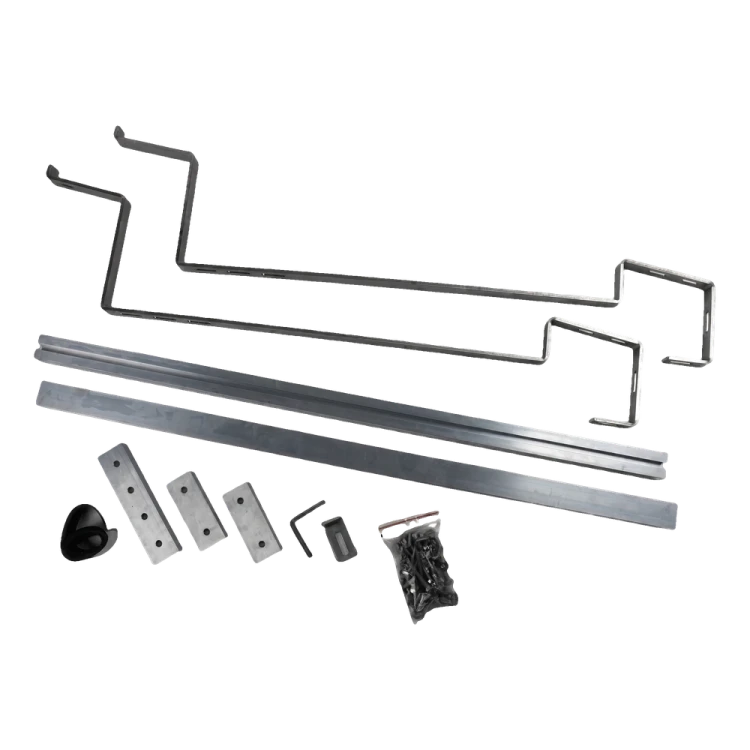

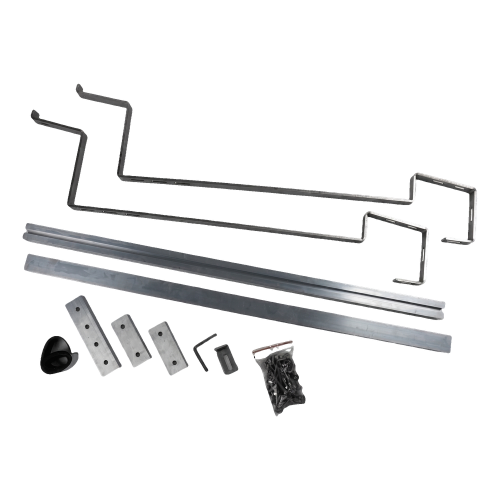

Lieferumfang
Das Set besteht aus zwei Halterungen für Photovoltaikmodule, Montageprofilen 40×40×1040 mm, einer EPDM-Dichtung 0,8 m sowie einem kompletten Satz Schrauben, Muttern und Verbindungselementen, die zur Montage des Moduls am Geländer erforderlich sind.
Teileliste Balus 1
| Nr. | Bezeichnung | Menge |
|---|---|---|
| 1 | Rahmenhalterung | 2 |
| 2 | Winkelverbinder | 2 |
| 3 | Kunststoffeinsatz | 2 |
| 4 | Verbinder | 2 |
| 5 | Verbinderhalterung | 1 |
| 6 | Mutter M6 | 4 |
| 7 | Mutter M8 | 14 |
| 8 | Schraube M6×20 | 2 |
| 9 | Schraube M8×40 | 2 |
| 10 | Dübel 8×40 | 4 |
| 11 | Schraube M4×10 | 4 |
| 12 | Mutter M4 | 4 |
| 13 | Schraube M8×20 | 6 |
| 14 | Selbstklebendes EPDM-Band | 0,4 m |
Materialspezifikation
Technische Spezifikation
| Parameter | Wert |
|---|---|
| Maximale PV-Modulgröße | 1052 mm |
| Neigungswinkel | 10° |
| Material der Halterungen | Edelstahl 1.4016/H17 |
| Material der Winkel 65×65 | Edelstahl 1.4016/H17 |
| Material der Verbinder und Profile | Aluminium 6060 |
| Montageprofile | 40×40×1040 mm |
| Halterungen – Länge | 1047 mm |
| Halterungen – Stärke | 5 mm |
| EPDM-Dichtung | 80 cm |
| Verpackungsgewicht | 6,75 kg |
| Verpackungsabmessungen | 114 × 36 × 7 cm |
Anwendung
Das Set Balus 1 ist für die Montage an Balkongeländern vorgesehen. Es stellt eine dedizierte Lösung für den Mehrfamilienhausbau sowie für Objekte dar, bei denen die Montage einer klassischen Photovoltaikanlage auf dem Dach oder am Boden nicht möglich ist. Alle Komponenten bestehen aus korrosionsbeständigen Materialien, was eine langlebige und sichere Halterung des Moduls unter Außenbedingungen gewährleistet.

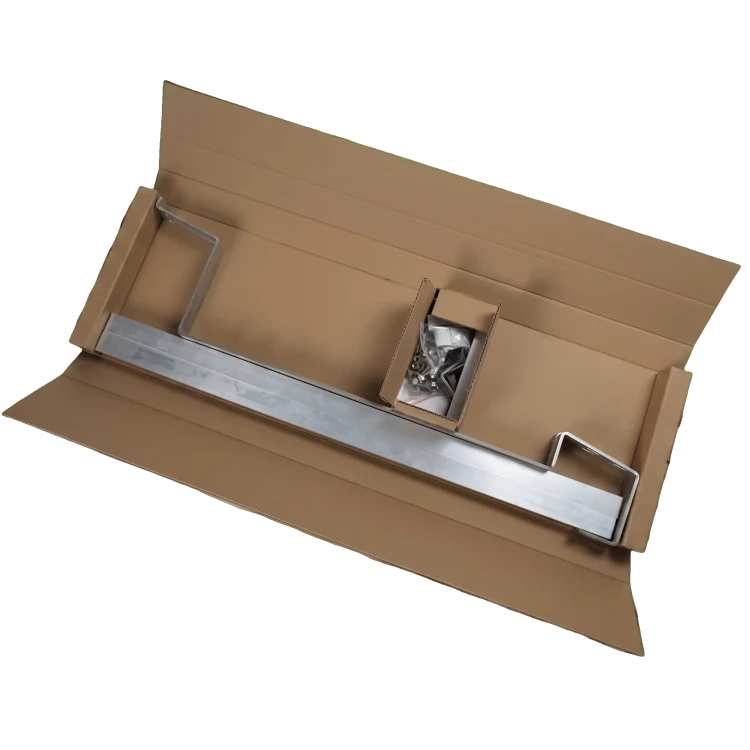

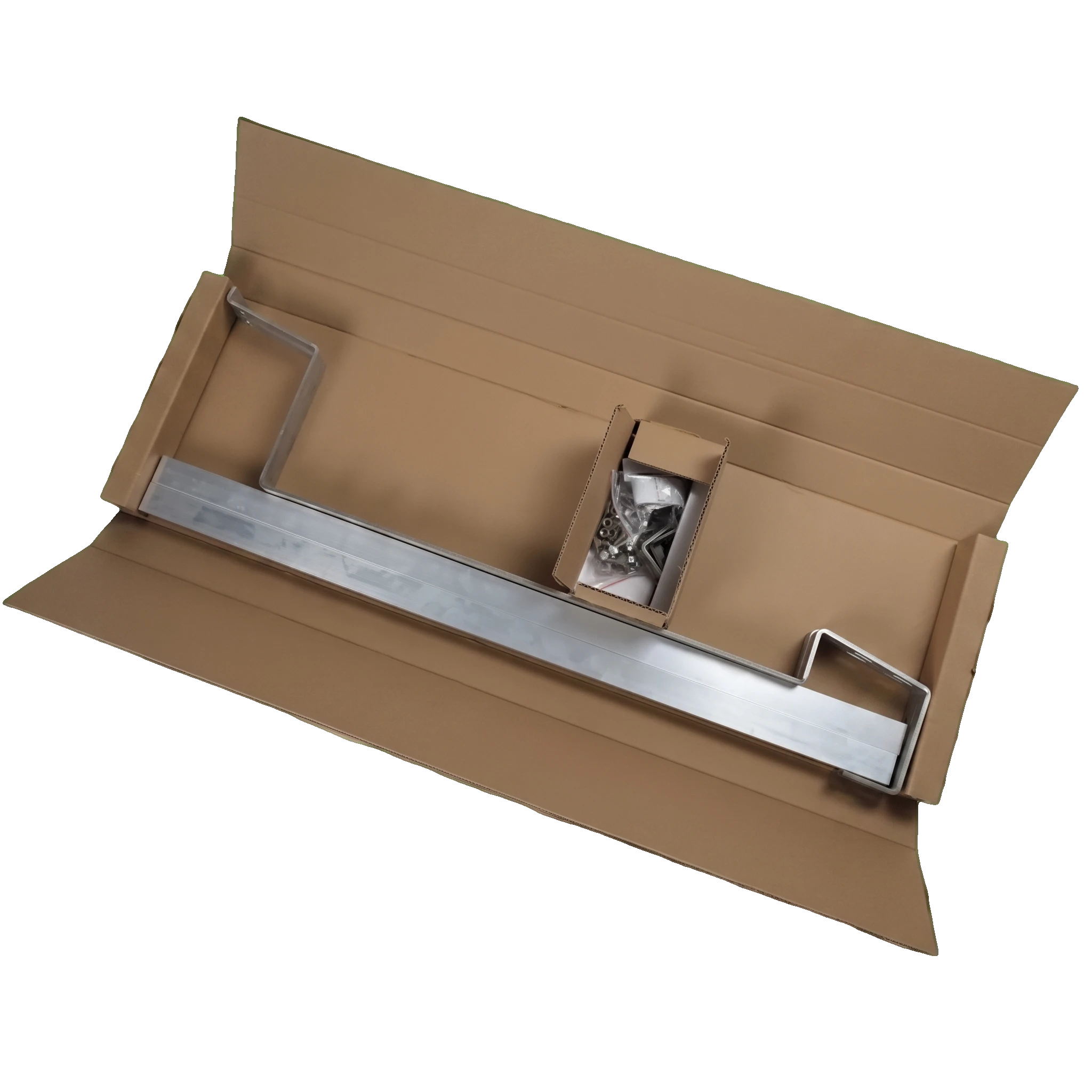

Verpackung und Logistik
Das Set wird in einer kompakten Kartonverpackung mit den Abmessungen 114 × 36 × 7 cm und einem Gewicht von 6,75 kg geliefert, was die Lagerung und den Transport erleichtert. Alle Montageelemente – Halterungen, Profile, Verbinder, Schrauben und Dichtung – sind sorgfältig in einer einzigen Sendung verpackt.
