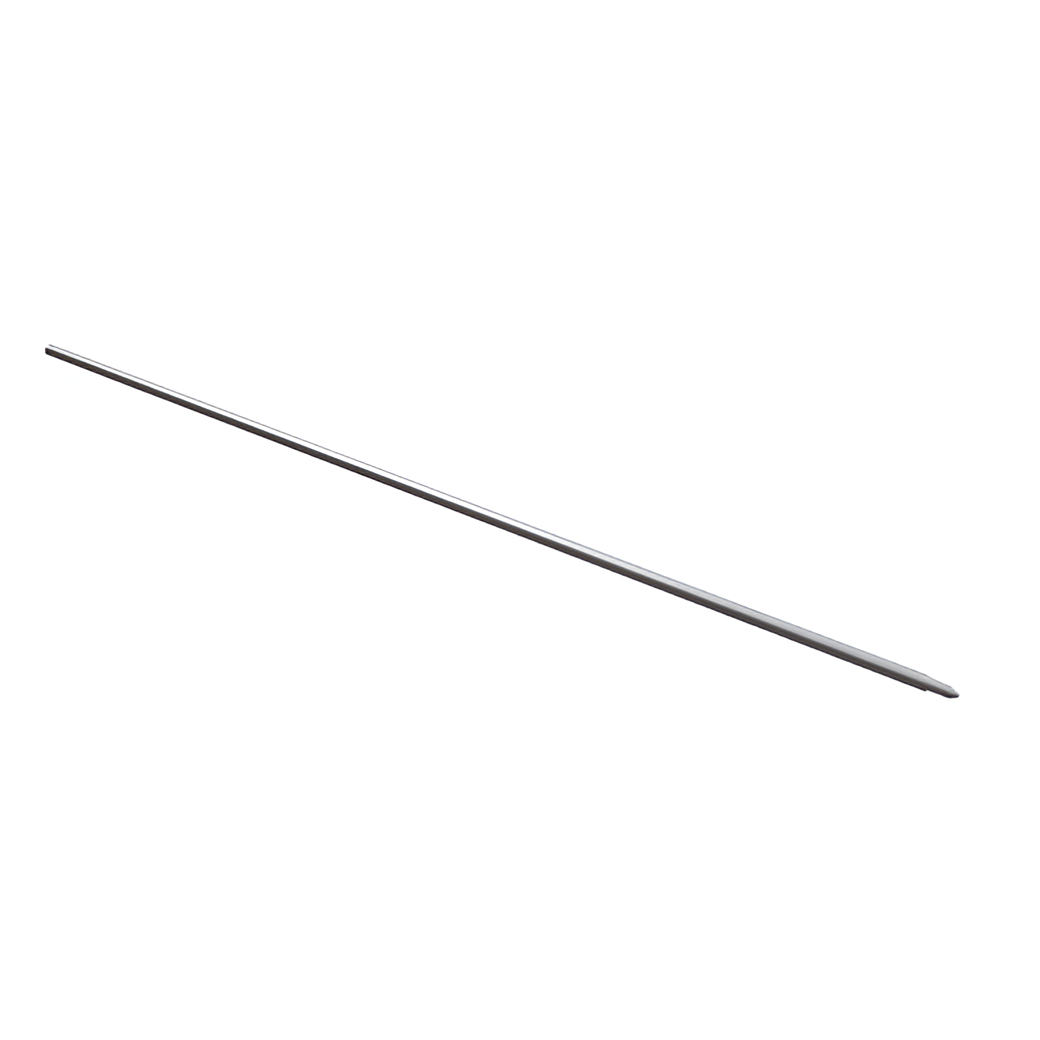

Steckbarer Erder mit Morsekegel-Verschluss Ø 16 x 1500 mm E – feuerverzinkter Stahl
product unavailable
Zur Wunschliste hinzufügen
0
Beschreibung
Steckbarer Erdungsstab mit Morse-Kegelkupplung fi 16 x 1500 mm – feuerverzinkter Stahl
Steckbarer Erdungsstab mit Morse-Kegelkupplung ist ein wesentlicher Bestandteil des vertikalen Erdungssystems in Blitzschutzanlagen. Gefertigt aus feuerverzinktem Stahl, gewährleistet er jahrelange Korrosionsbeständigkeit selbst unter aggressiven Bodenbedingungen. Dank der selbsthemmenden Morse-Kegelkupplung verbinden sich die einzelnen Segmente dauerhaft und sicher — sowohl mechanisch als auch elektrisch — und eliminieren das Risiko einer Lockerung während des langjährigen Betriebs. Dieser Erdungsstab ist speziell für unseren Erdungsstab-Einschlaghammer (Symbol: 001-775) ausgelegt, wodurch eine perfekte Passung und Kompatibilität gewährleistet ist.
Konstruktion und Funktionsprinzip

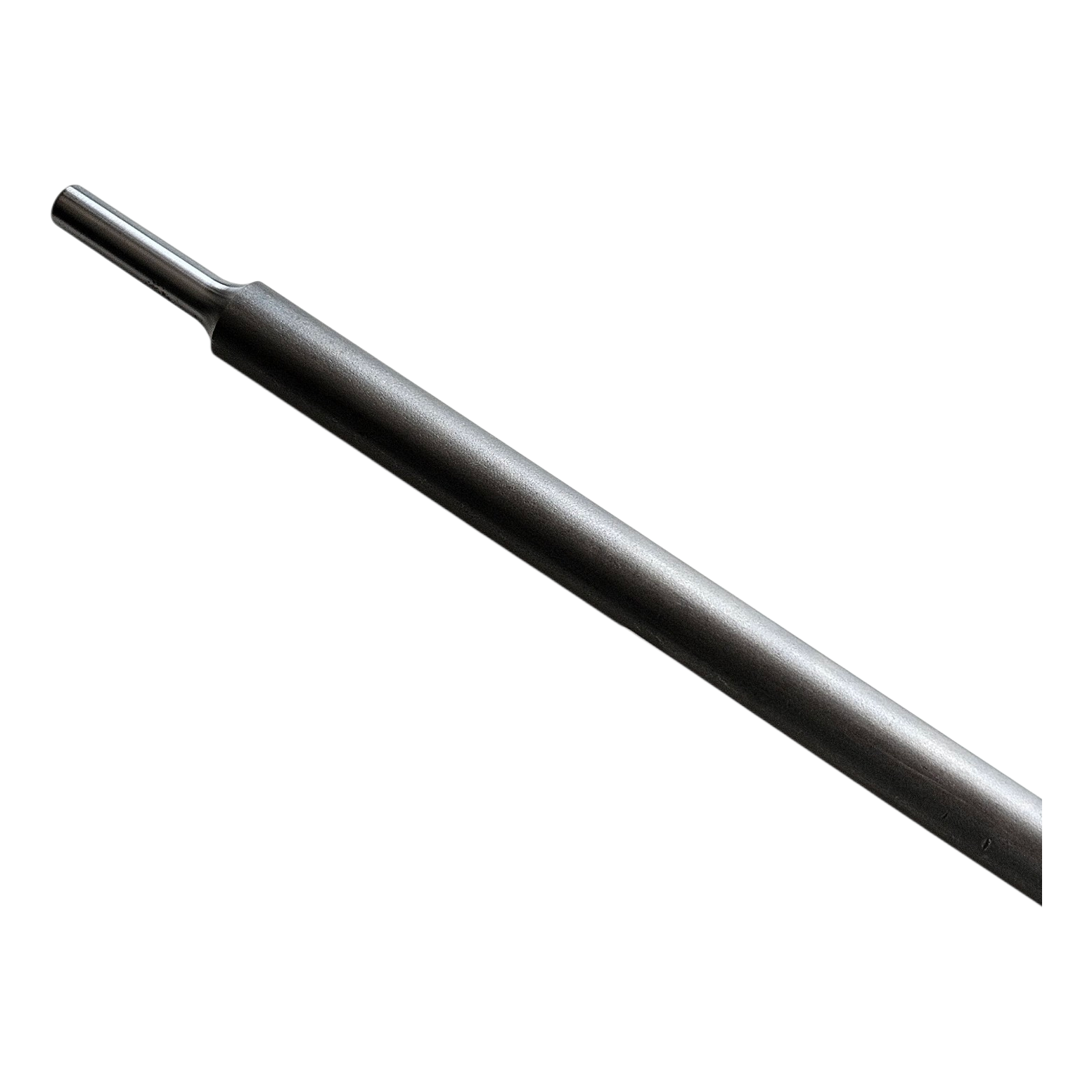

Die Morse-Kegelkupplung ermöglicht das Verbinden weiterer Segmente des Erdungsstabs beim Einschlagen in den Boden. Die Verbindung ist selbsthemmend — je tiefer der Stab eingeschlagen wird, desto fester zieht sich die Kupplung zusammen, was einen stabilen elektrischen Kontakt über die gesamte Länge des Sets sicherstellt. Der gleichbleibende Stabdurchmesser über die gesamte Länge ermöglicht eine laufende Überwachung des Erdungswiderstands während des Einschlagens — ein wesentlicher Vorteil gegenüber Lösungen mit zusätzlichen Verbindern, die den Querschnitt vergrößern.

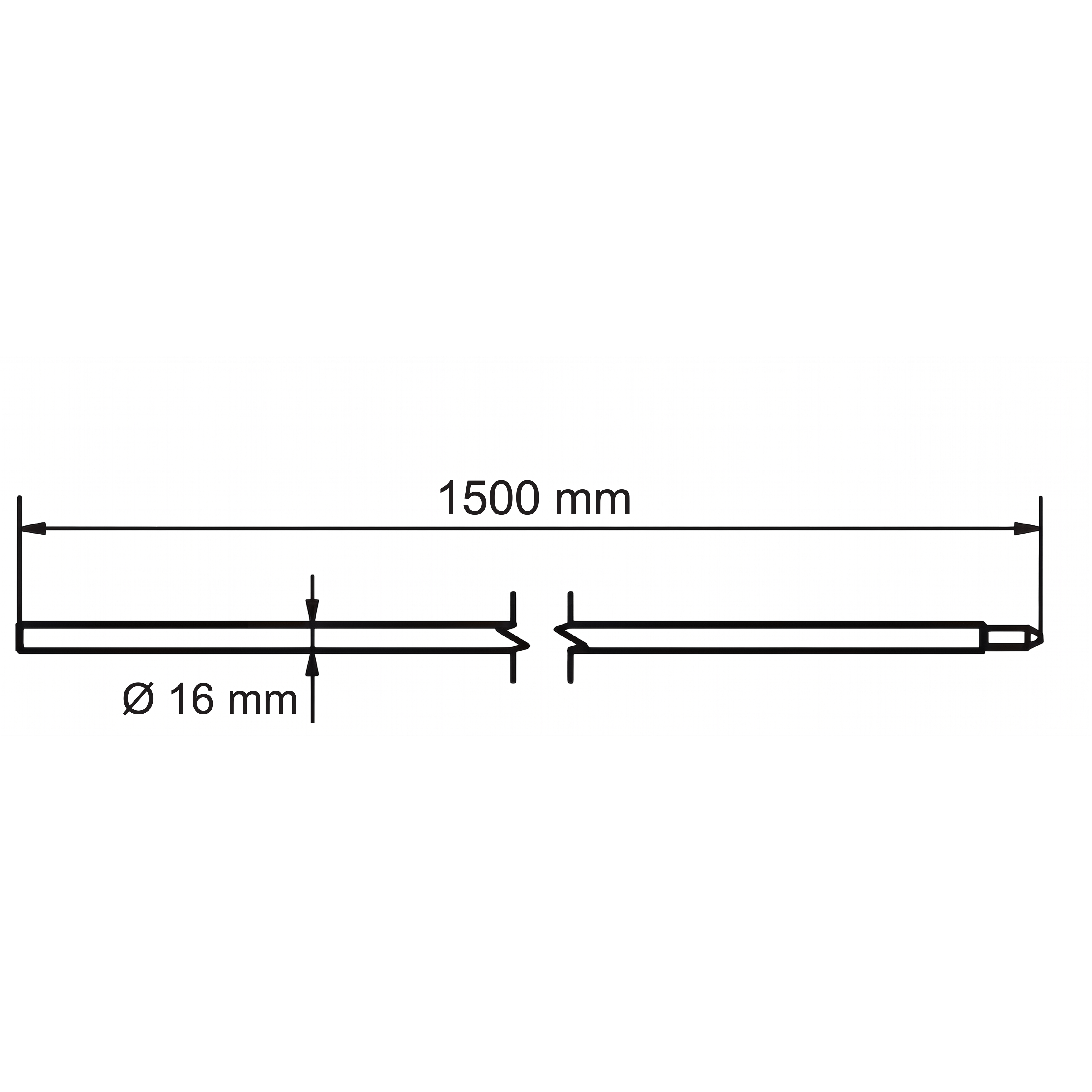

Technische Daten
- Stabdurchmesser (ø): 16 mm
- Segmentlänge (L): 1500 mm
- Material: feuerverzinkter Stahl (FV)
- Kupplungstyp: Morse-Kegel (selbsthemmend)
- Segmentgewicht: 2,4 kg
Anwendung
Der Erdungsstab ist für den Aufbau von vertikalen Erdungsanlagen in Blitzschutzsystemen von Gebäuden und Industrieanlagen bestimmt. Er dient zur effektiven Ableitung von Blitzströmen in den Boden, minimiert das Risiko von Schäden an der elektrischen Anlage und gewährleistet die Sicherheit des Objekts. Die steckbare Konstruktion ermöglicht das Erreichen großer Einschlagingtiefen durch das Verbinden weiterer Segmente — ohne den Einsatz externer Verbinder oder Muffen.
Vorteile für den Installateur
- Schnelle Montage — Segmente werden durch einfaches Einschlagen der Kegelkupplung verbunden
- Keine zusätzlichen Verbinder — weniger Komponenten und geringere Materialkosten
- Gleichmäßiger Durchmesser über die gesamte Länge — Möglichkeit zur Messung des Erdungswiderstands während des Einschlagens
- Feuerverzinkung — langfristiger Korrosionsschutz ohne zusätzliche Wartung
- Kompakte Segmentlänge von 1,5 m — einfacher Transport und Lagerung
Sicherheit
