Stahlverbinder L120 für Torband M18 – Öffnung 180°
product unavailable
Zur Wunschliste hinzufügen
0
Beschreibung

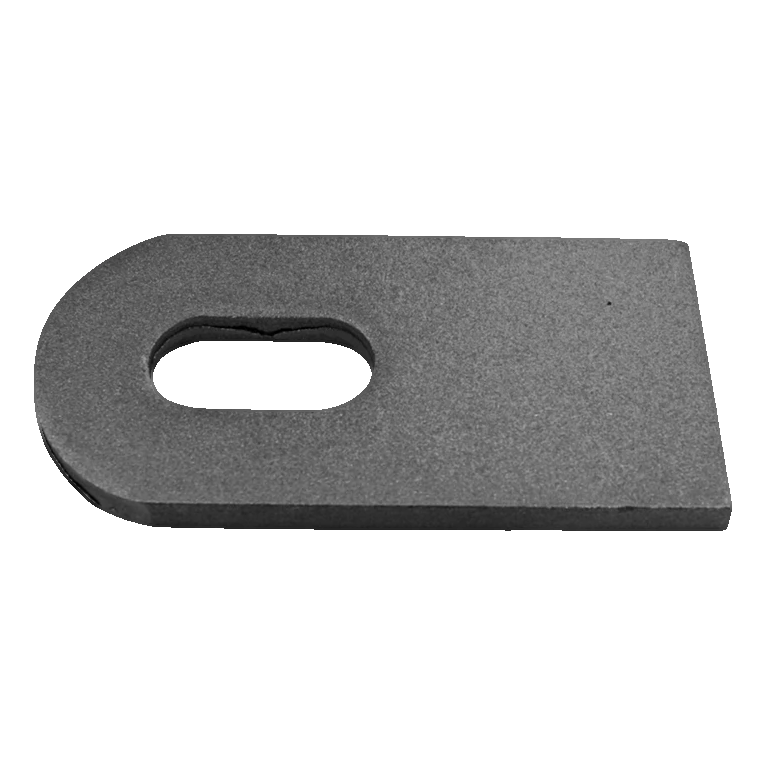

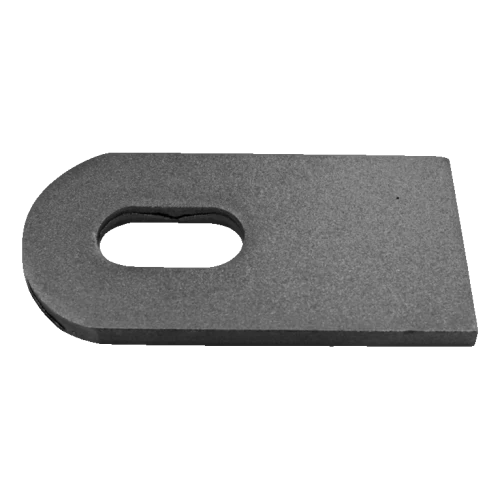

Stahlverbinder L120 für Torscharnier M18 – 180° Öffnung
Stahlverbinder L120 für Torscharniere mit Gewinde M18. Dank seiner massiven Konstruktion aus 8 mm starkem Blech gewährleistet er eine dauerhafte und stabile Verbindung des Scharniers mit Tor oder Pforte und ermöglicht eine vollständige Öffnung des Torflügels um 180°. Das Langloch im Verbinder bietet einen Einstellbereich von 70–90 mm, was eine präzise Positionierung des Torflügels relativ zum Pfosten ermöglicht – ohne erneutes Bohren von Löchern.
Das Element ist ein unverzichtbarer Bestandteil bei der Montage von Flügeltoren und Pforten mit M18-Schraubscharnieren. Seine einfache Form und solide Bauweise garantieren eine schnelle Montage und jahrelangen störungsfreien Betrieb.

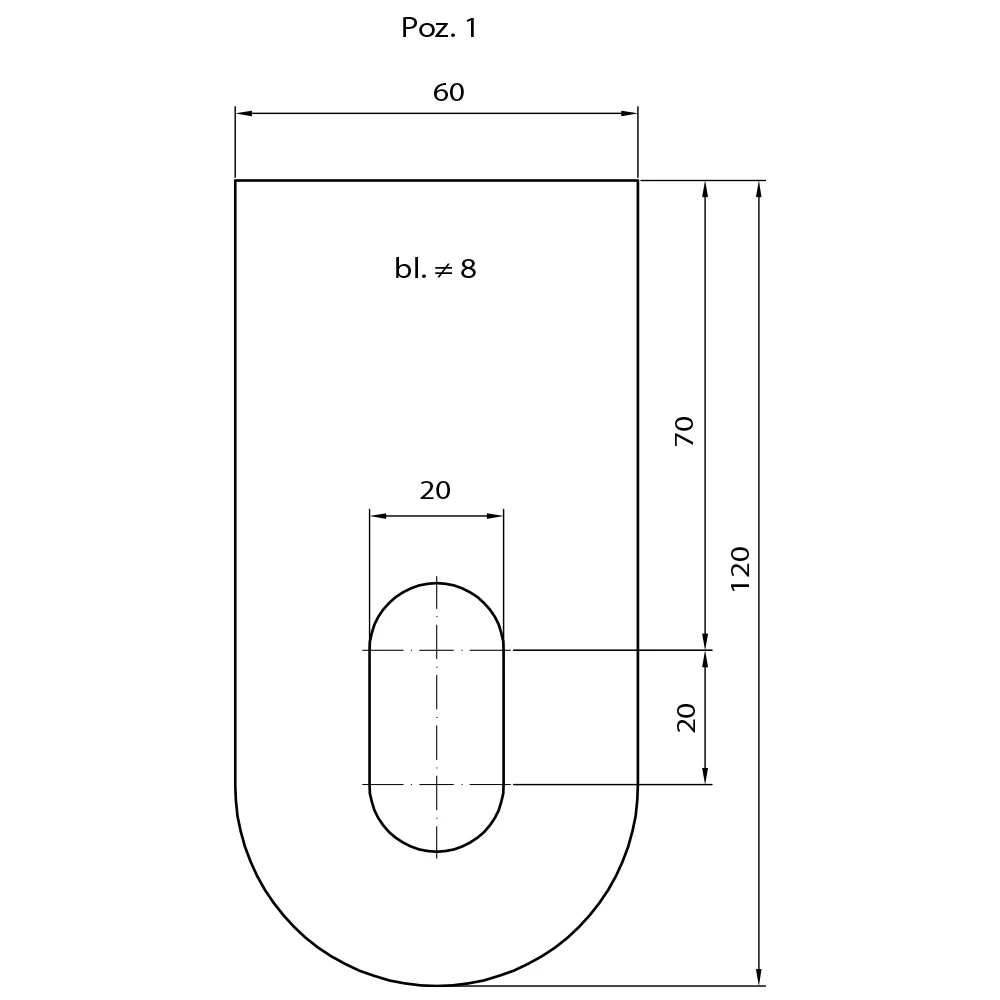

Abmessungen des Verbinders
- Länge (L): 120 mm
- Höhe: 60 mm
- Blechstärke: 8 mm
- Langloch (Breite): 20 mm
- Einstellbereich im Loch: 70–90 mm
- Scharniergewinde: M18
Anwendung und Montage

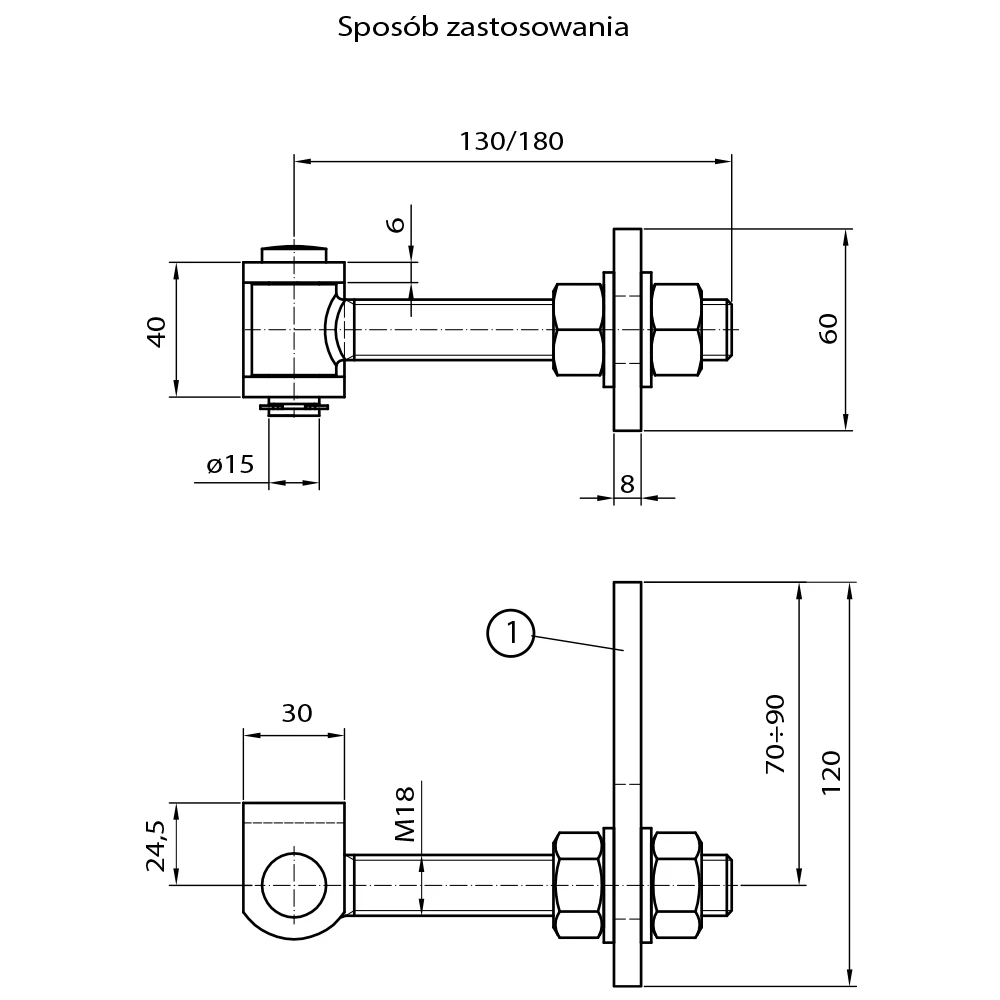

Der Verbinder wird am Torflügel oder der Pforte montiert, und der M18-Scharnierstift geht durch das Langloch und wird mit Muttern auf beiden Seiten befestigt. Das Anwendungsschema zeigt zwei Varianten der Stiftlänge (130 mm oder 180 mm), was die Auswahl des passenden Scharniers für die Dicke des Pfostens oder Rahmens ermöglicht. Die Scharnierhülse (Höhe 40 mm, Bolzen Ø15 mm) wird an den Pfosten geschweißt, und der Verbinder mit Langloch ermöglicht eine stufenlose Einstellung der Torflügelposition.
Technische Daten
- Material: Stahl
- Blechstärke: 8 mm
- Verbinderlänge: 120 mm
- Verbinderhöhe: 60 mm
- Scharniergewinde: M18
- Langlochmaße: 20 × 40 mm (Breite × Länge)
- Einstellbereich: 70–90 mm
- Öffnungswinkel des Torflügels: 180°
- Gewicht: 0,38 kg
- EAN: 99917867
Der Verbinder ist kompatibel mit M18-Schraubscharnieren mit Stiftlängen von 130 mm oder 180 mm. Ideales Element für die professionelle Montage von Flügeltoren und Pforten in Zaunbausystemen.
Technische Daten
| Gewindeart | M18 |
| Durchmesser | 12 |
| Sposób montażu | Zum Einmauern |
| Material | Stahl |
