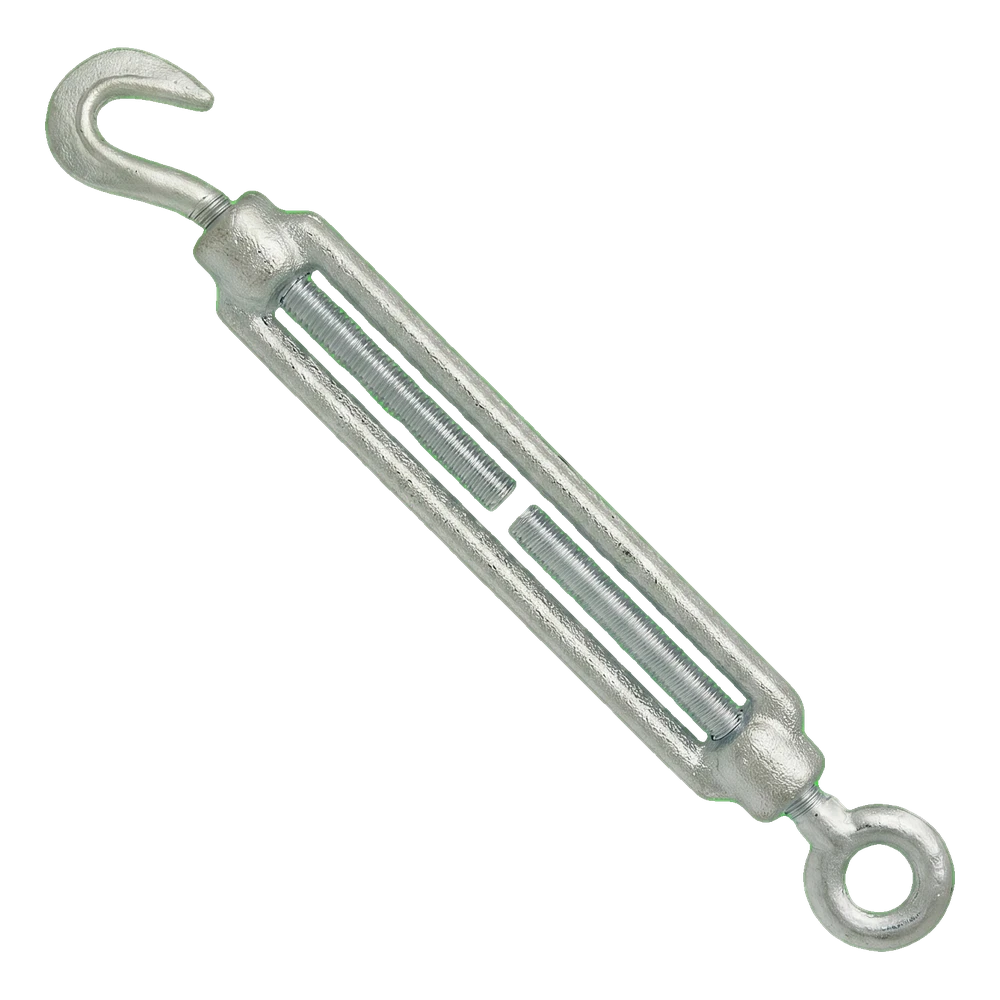

Spannschloss Haken–Öse verzinkt M24×255 mm, DIN 1480

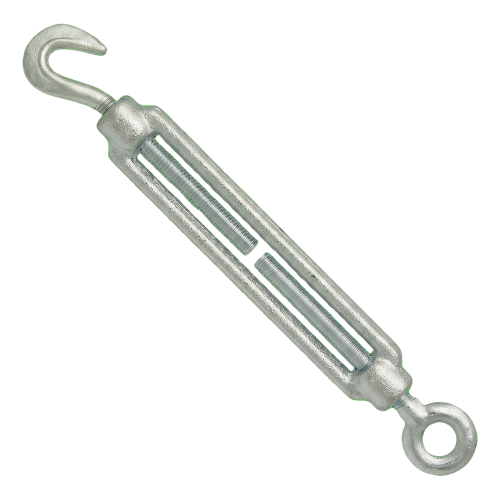

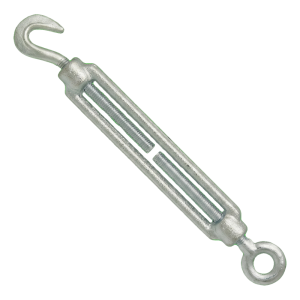

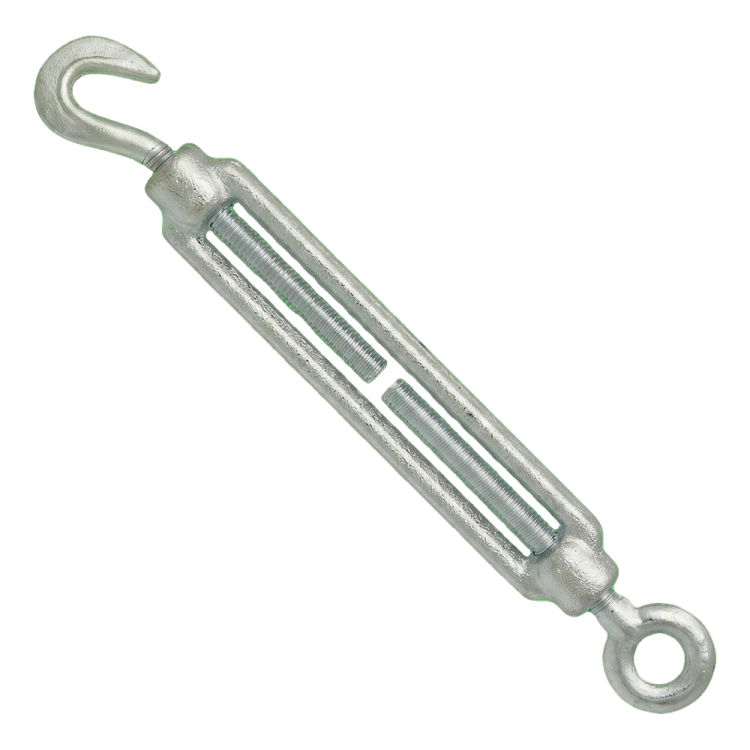

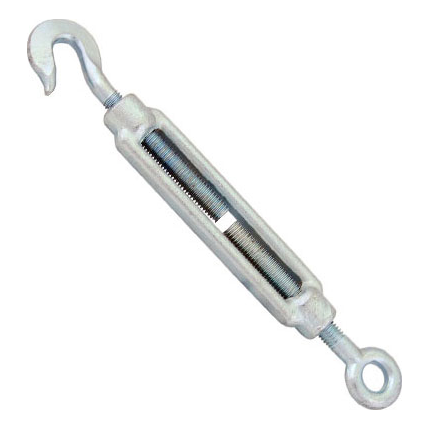

Das Spannschloss Haken–Öse ist eine geschmiedete Spannvorrichtung zum Einstellen der Spannung von Drahtseilen, Ketten und Zugstangen. Die Ausführung mit Haken und Öse vereint zwei Befestigungsarten in einem Bauteil: Der Haken ermöglicht das schnelle Ein- und Aushängen des Seils, ohne die Verbindung aufschrauben zu müssen, während die Öse eine dauerhafte, geschlossene Befestigung z. B. an einem Schäkel oder Anker gewährleistet. Dank der geschmiedeten Konstruktion aus niedriglegiertem Stahl und der verzinkten Beschichtung bietet das Spannschloss volle Korrosionsbeständigkeit auch unter anspruchsvollen Außenbedingungen – auf Baustellen, bei Abspannungen oder bei der Seilverspannung von Stahlkonstruktionen. Die hohe Bruchkraft garantiert die Tragfähigkeit, die für professionelle Montage- und Installationsanwendungen erforderlich ist.

Anwendungen und Vorteile

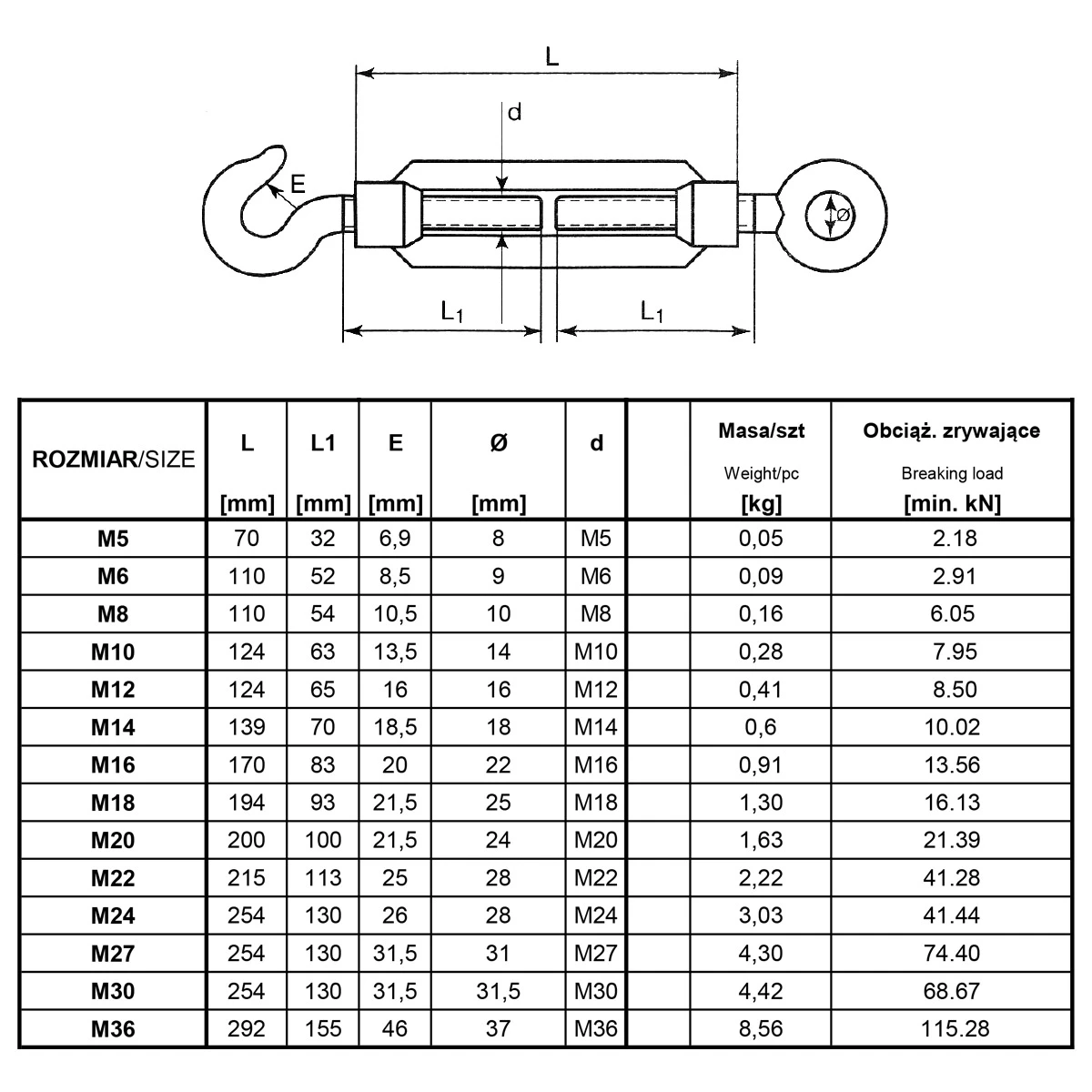

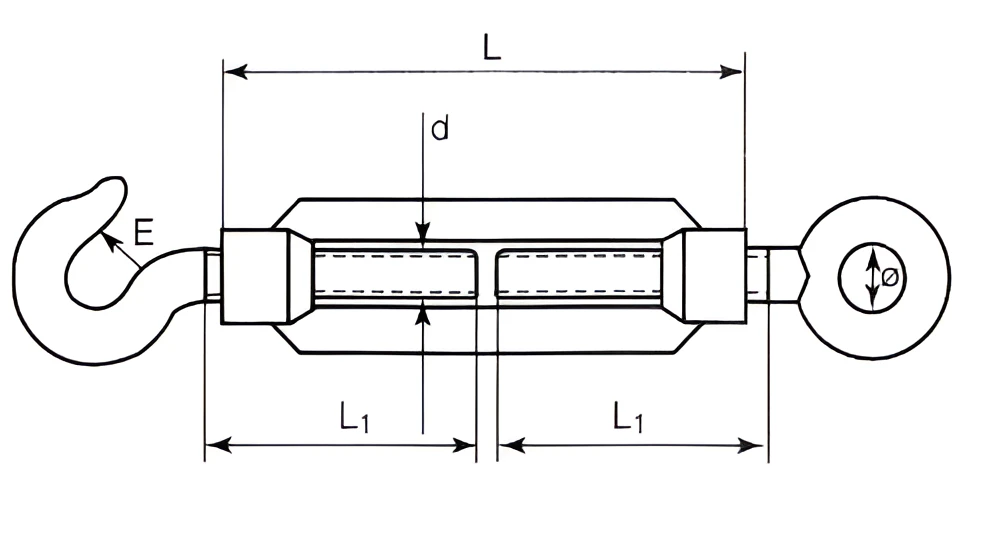

Der Körper des Spannschlosses besitzt einen offenen Rahmen mit zwei Gewindestangen mit gegenläufiger Steigung, die eine stufenlose Längenverstellung durch Drehen der mittleren Hülse ermöglichen. In der technischen Zeichnung sind die wichtigsten Maße gekennzeichnet: L – Gesamtlänge, L1 – Länge des Gewindeschenkels, E – Hakenöffnung, d – Gewindedurchmesser, Ø – Durchmesser der Öse. So lässt sich das Spannschloss präzise auf die jeweilige Seilanordnung und Belastung abstimmen.
