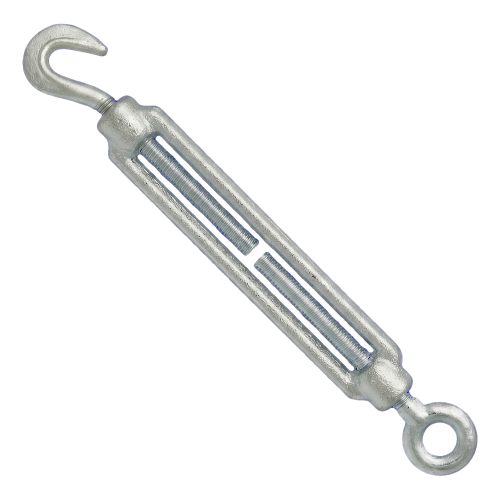

Spannschloss Haken–Öse verzinkt M16×170 mm, DIN 1480

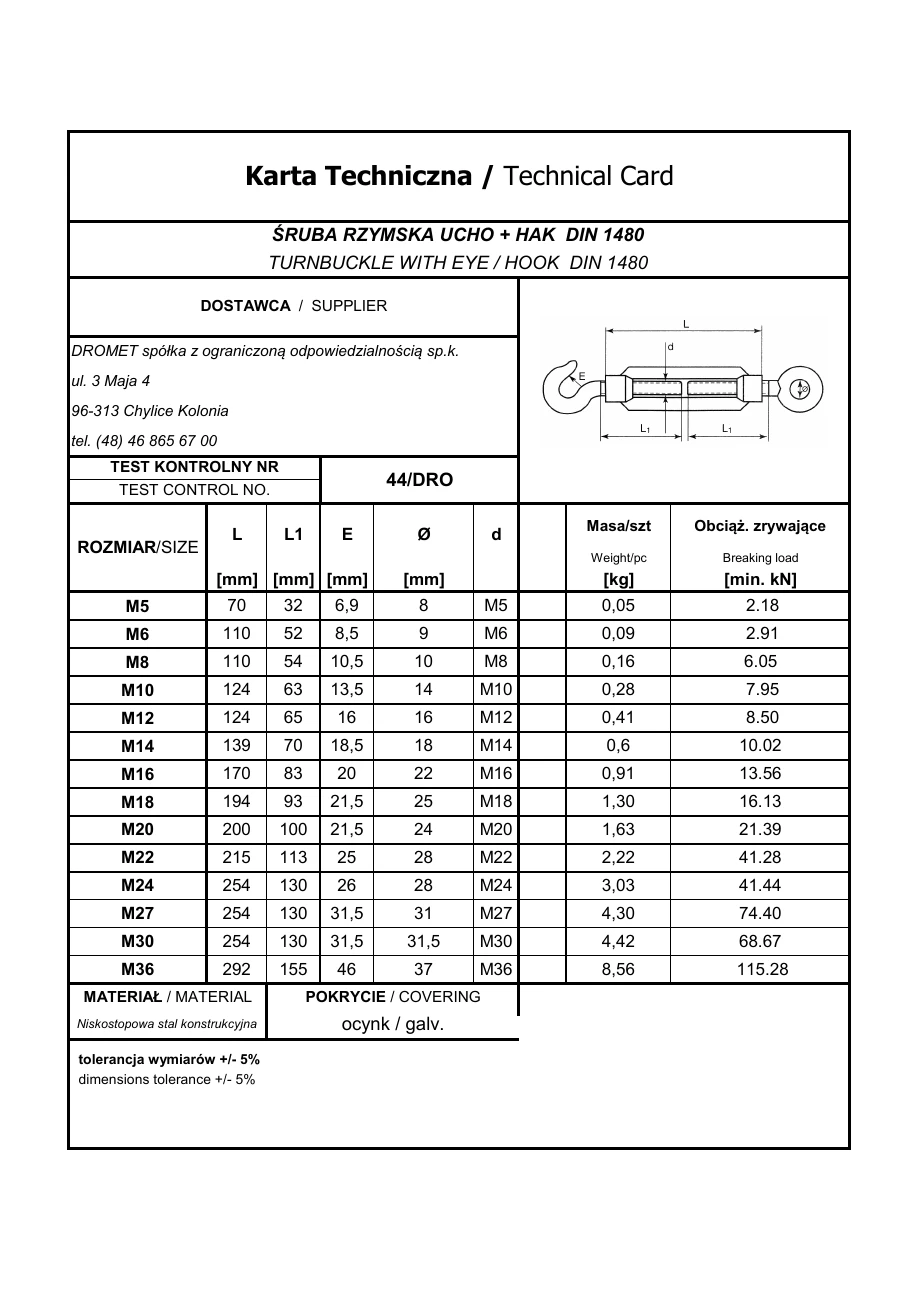

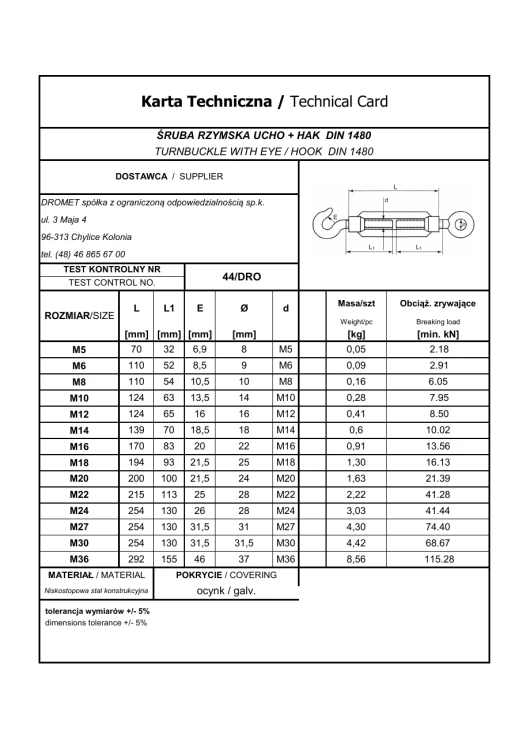

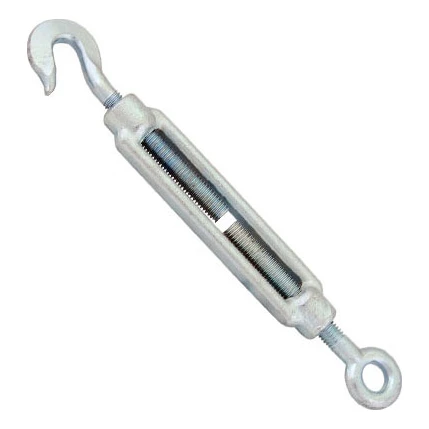

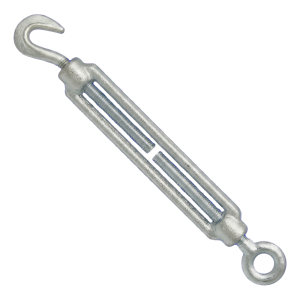

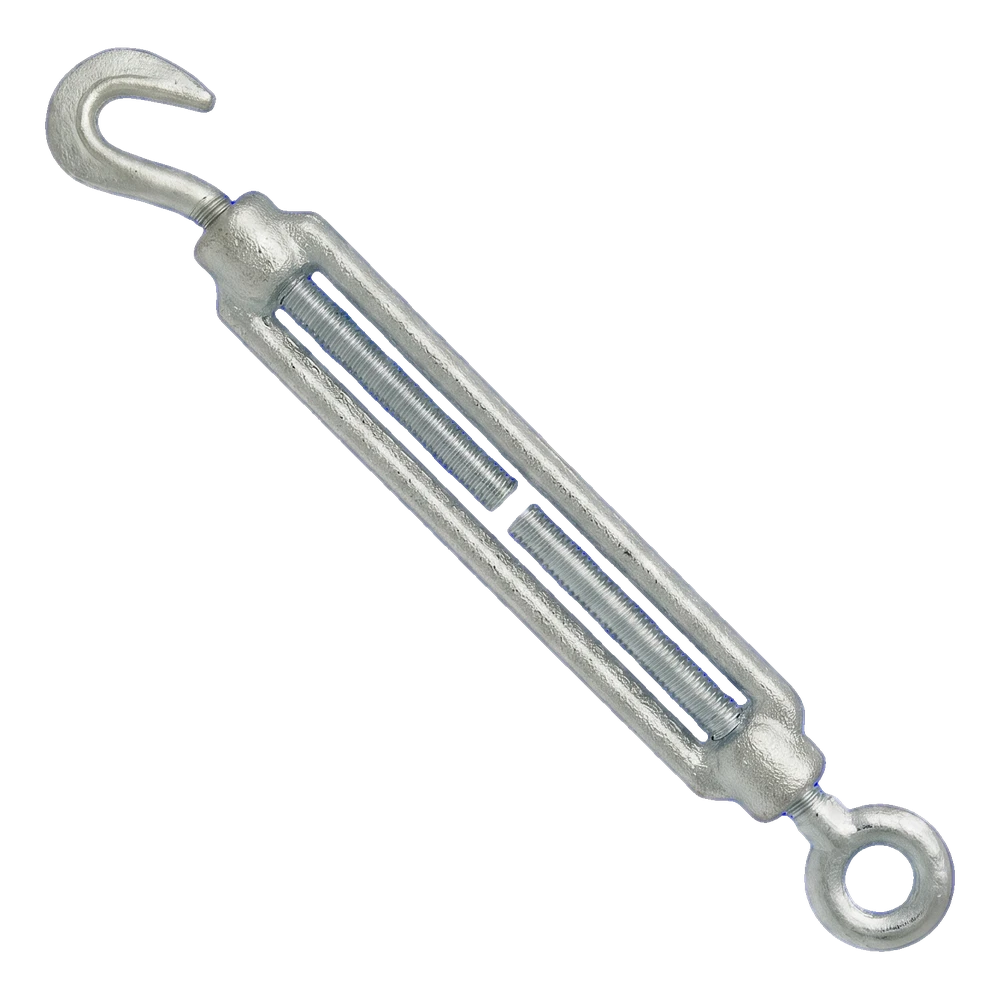

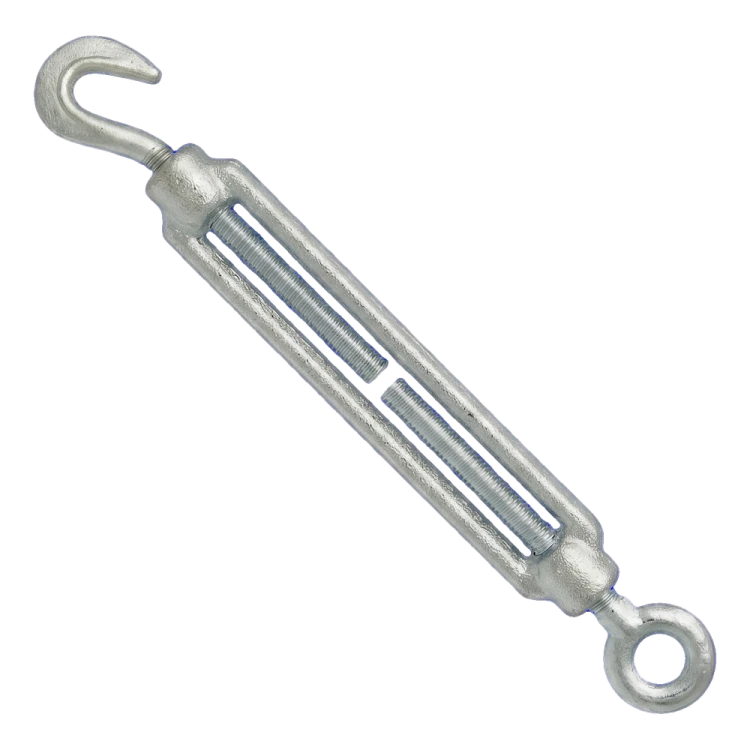

Geschmiedetes Spannschloss Haken–Öse M16x170 gemäß DIN 1480 ist ein belastbares Spannelement zum Einstellen der Spannung von Stahlseilen, Ketten und Zugstangen. Es besteht aus niedriglegiertem Baustahl C15 und ist mit einer galvanischen Verzinkung versehen, die im Außenbereich zuverlässigen Korrosionsschutz bietet. Die Ausführung Haken–Öse ermöglicht die bequeme Verbindung mit verschiedenen Arten von Zubehör – der Haken erlaubt das schnelle Einhängen eines Seils oder einer Kette, die Öse sorgt für eine dauerhafte Befestigung mittels Schäkel oder Bolzen. Der geschmiedete Grundkörper gewährleistet eine hohe mechanische Festigkeit – die Mindestbruchkraft beträgt 13,56 kN (ca. 1383 kg), was das Datenblatt des Herstellers bestätigt (Kontrollprüfung 44/DRO). Die Maßtoleranz liegt im Bereich von ±5%.

Merkmale und Anwendung

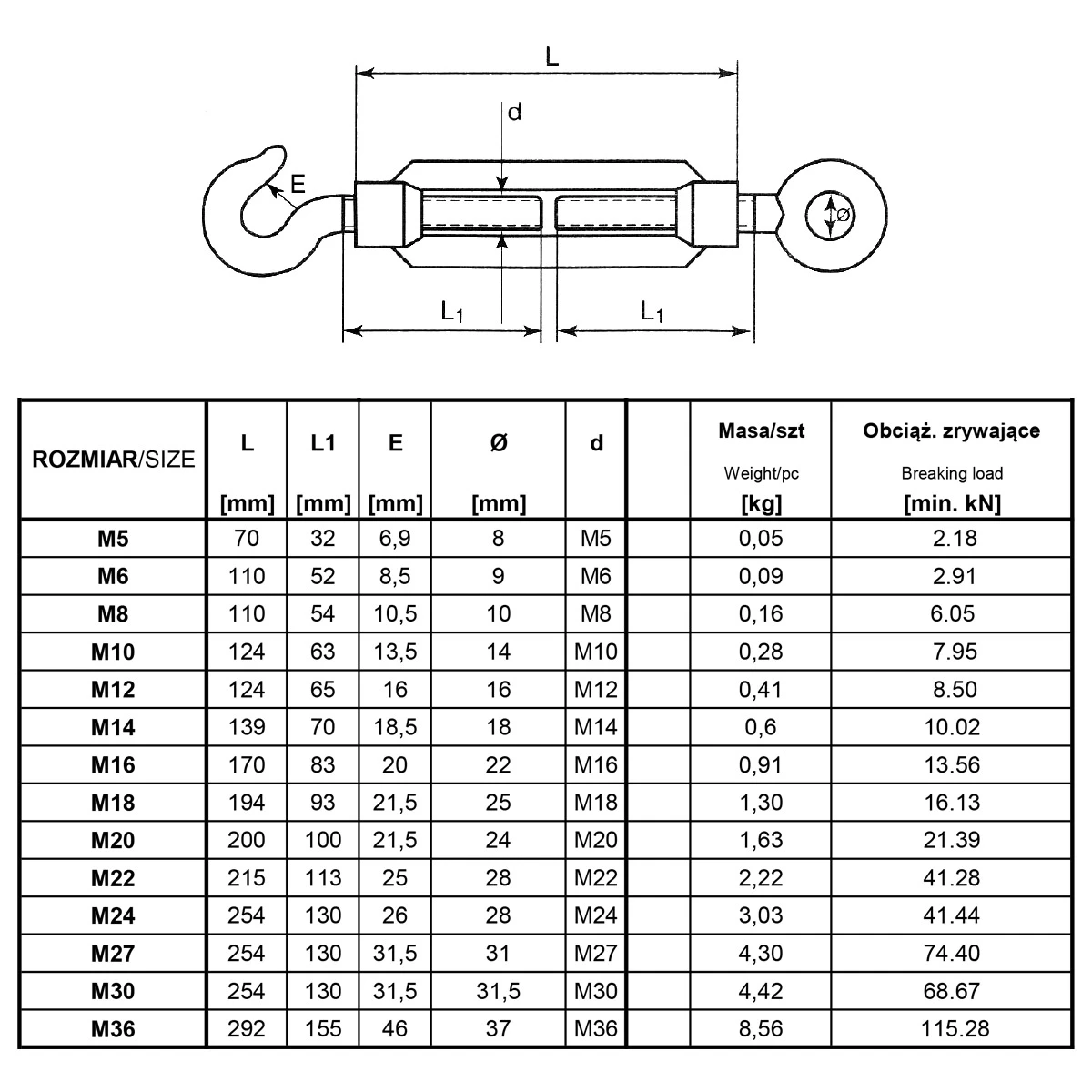

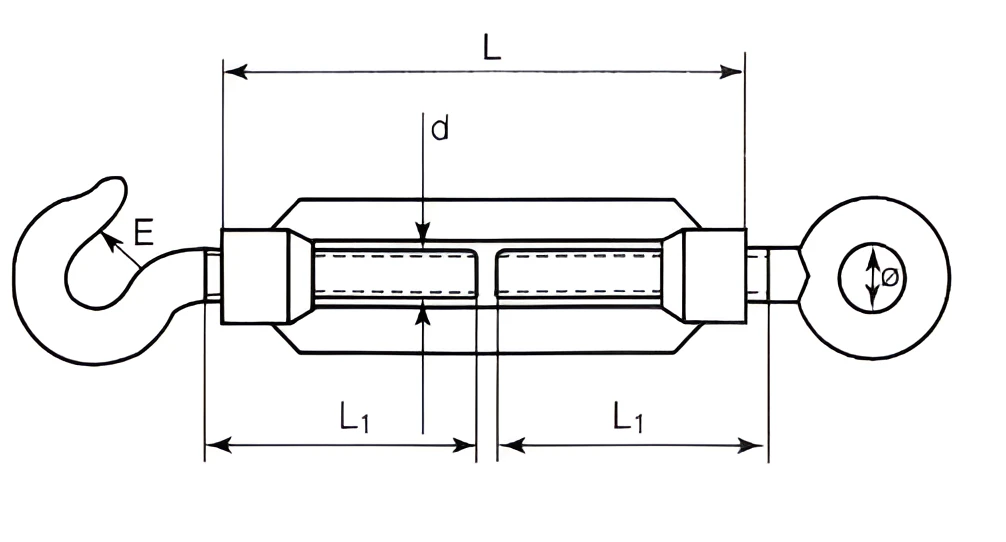

Die technische Zeichnung zeigt die wichtigsten Abmessungen des Spannschlosses: die Gesamtlänge L, die Gewindelänge L1, den Hakenabstand E, den Ösendurchmesser Ø sowie den Gewindedurchmesser d. Dank der Standardisierung nach DIN 1480 sind die Elemente vollständig austauschbar mit anderen Spannschlössern dieser Norm, was die Zusammenstellung des Zubehörs auf der Baustelle erleichtert.
