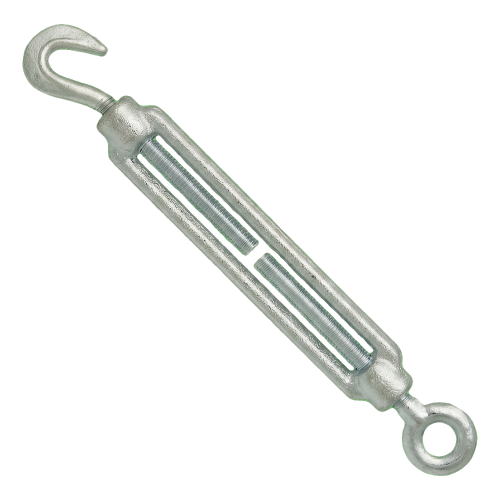

Spannschloss Haken–Öse verzinkt M10×125 mm, DIN 1480
Feedback zum Produkt hinterlassen

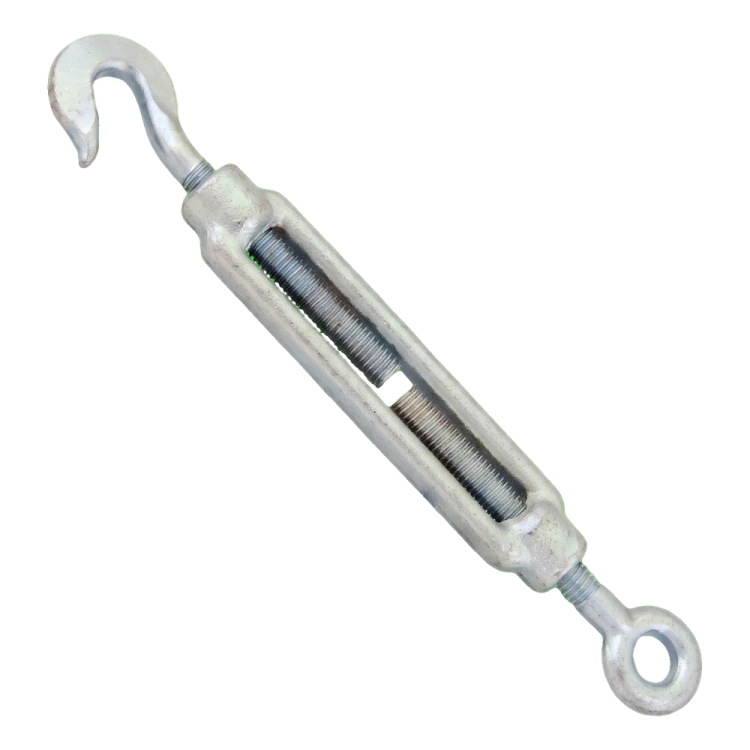

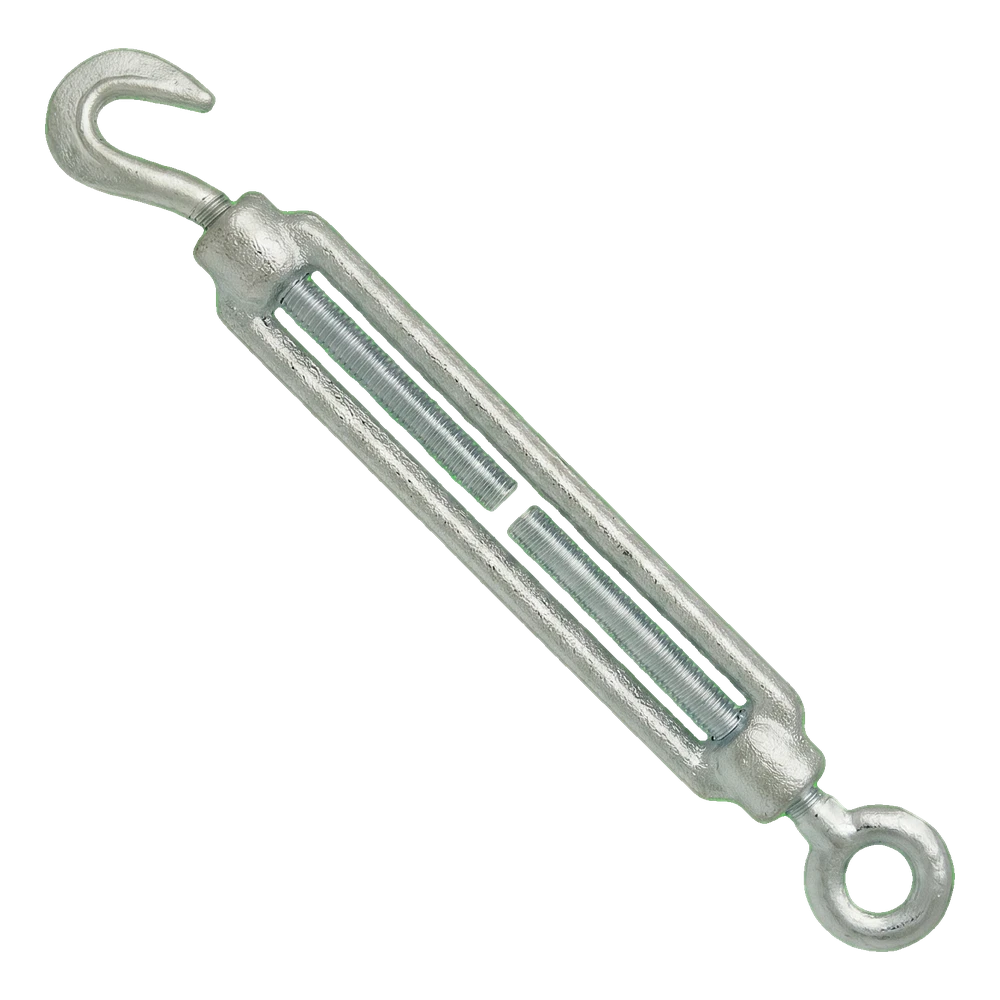

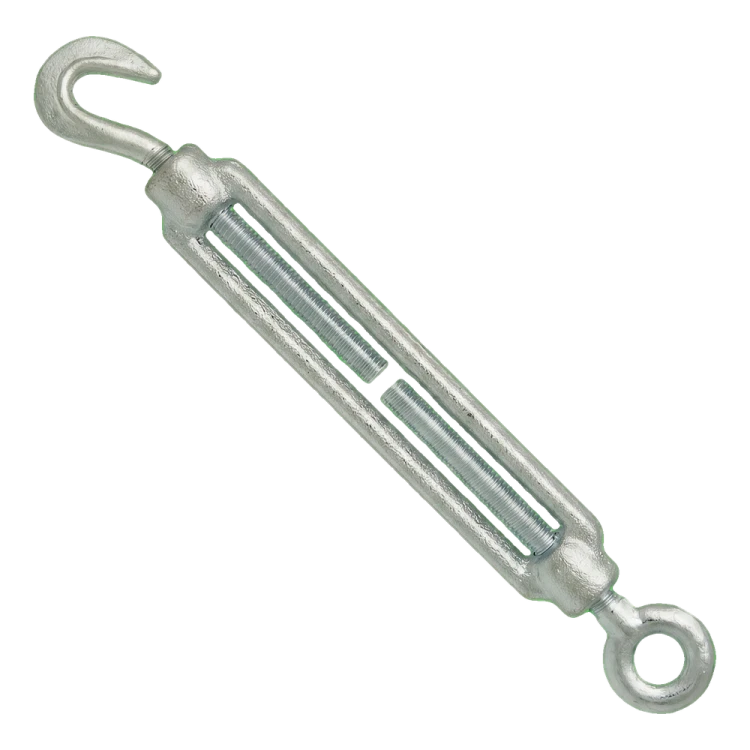

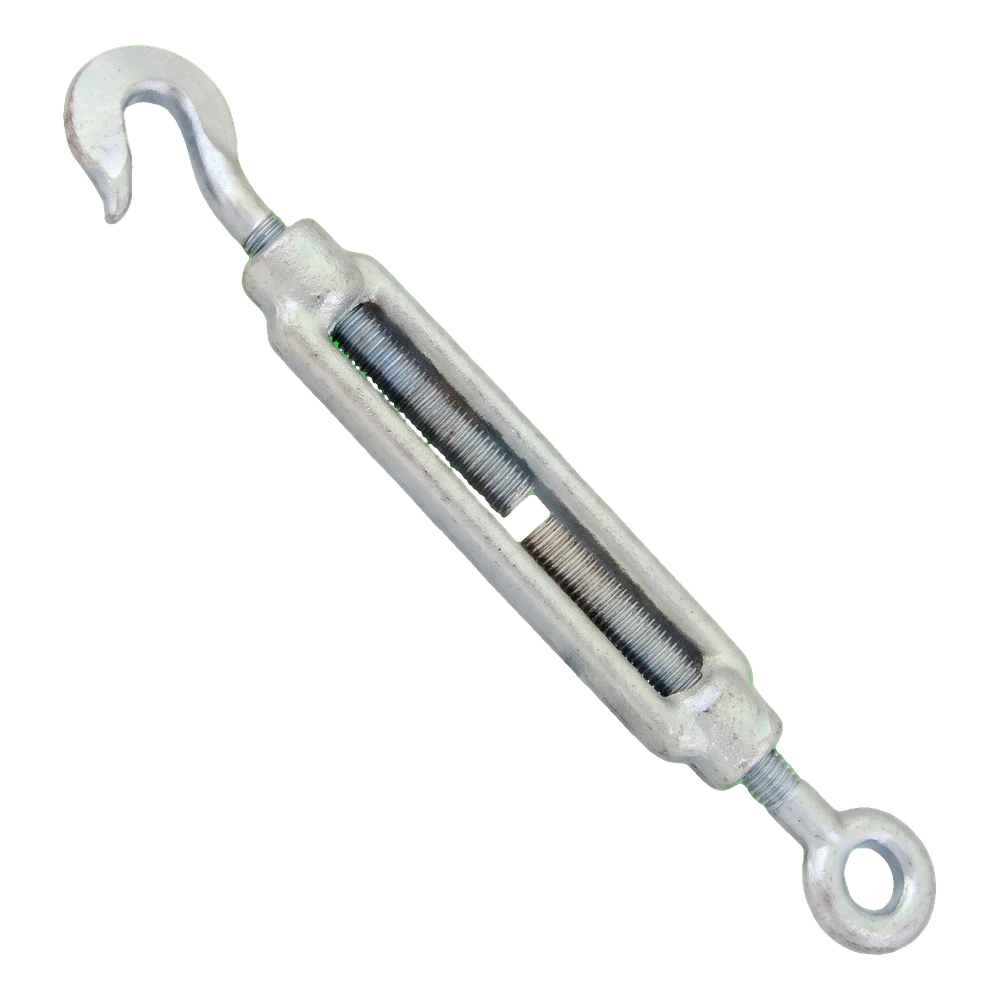

Spannschloss Haken–Öse M10 DIN 1480 aus Schmiedestahl C15, galvanisch verzinkt. Körperlänge 124 mm, Arm 63 mm, Hakenöffnung 13,5 mm, Ösendurchmesser 14 mm. Gewicht 0,28 kg. Mindestbruchkraft 7,95 kN.
Versandkosten sind nicht im Preis enthalten.
Versandkosten sind nicht im Preis enthalten.
Produktcode: 002-444
Produkteigenschaften
[PIM] osprzet-do-lin-i-lancuchow #1023
- Art des Zubehörs Spannschloss
- Gewindeart M10
Beschreibung
Spannschloss Haken–Öse verzinkt M10×125 mm, DIN 1480
Spannschloss Haken–Öse M10 DIN 1480 ist ein geschmiedeter Seilspanner zum Einstellen der Spannung von Stahlseilen, Ketten und Zugstangen. Die Endausführung Haken–Öse sorgt für vielseitige Verbindungen – der Haken ermöglicht ein schnelles Einhängen, die Öse eine feste Befestigung mittels Bolzen oder Schäkel. Der Körper besteht aus niedriglegiertem Baustahl und ist vollständig mit galvanischem Zink überzogen, was einen wirksamen Korrosionsschutz im Außenbereich gewährleistet. Die geschmiedete Konstruktion sorgt für ein homogenes Material und gleichbleibende Qualität, und die kompakten Abmessungen erleichtern Lagerung und Montage in der Höhe.
Anwendung und Vorteile
- Spannen von Stahlseilen in Blitzschutz- und Antennenanlagen sowie bei der Mastabspannung
- Einstellen der Spannung von Zugstangen in Stahlkonstruktionen und Schiebetoren
- Die Endausführung Haken–Öse ermöglicht die Verbindung mit verschiedenen Zubehörtypen ohne zusätzliche Adapter
- Die geschmiedete Konstruktion bietet hohe mechanische Festigkeit bei geringem Eigengewicht
- Kompatibel mit Standard-Seilzubehör in der Nenngröße 10 mm

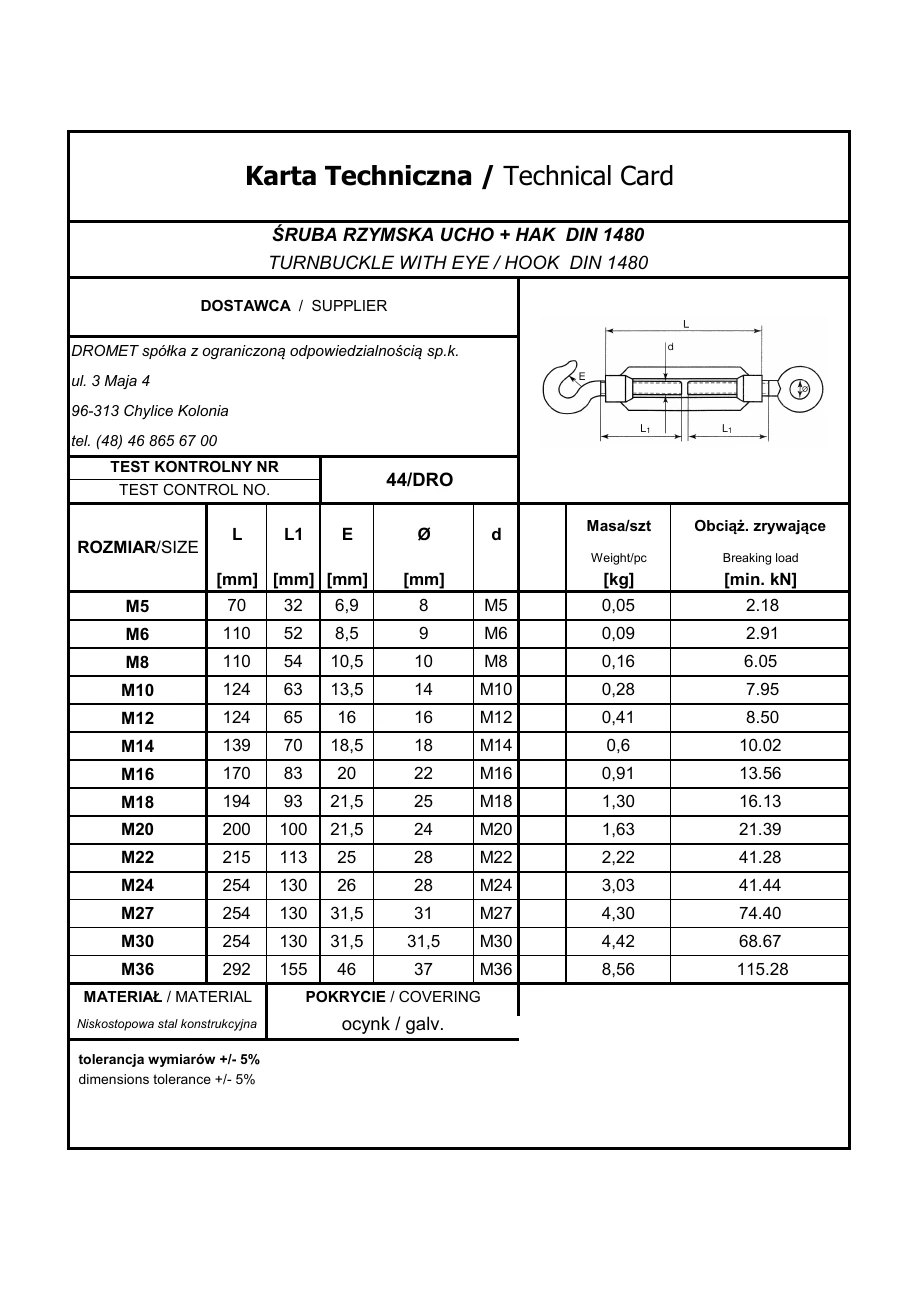

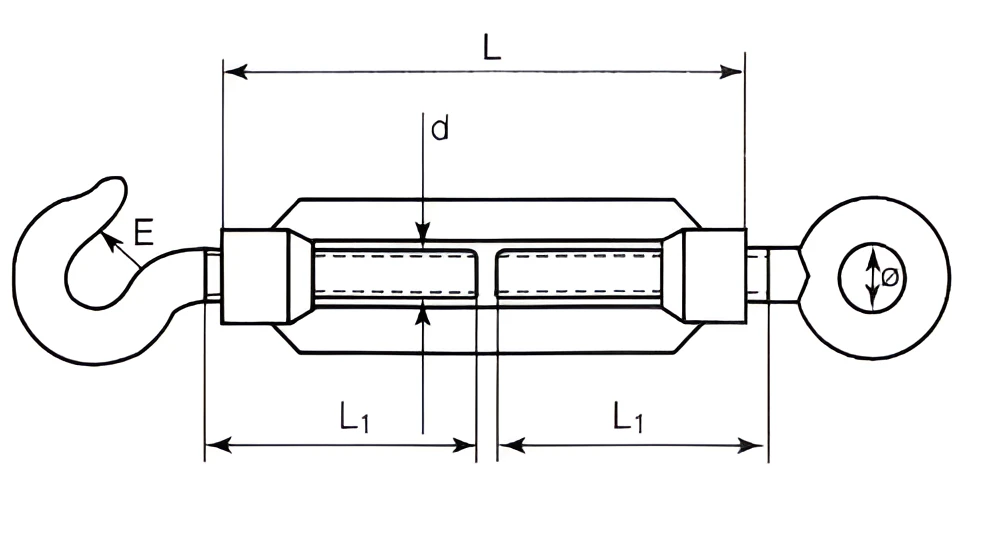

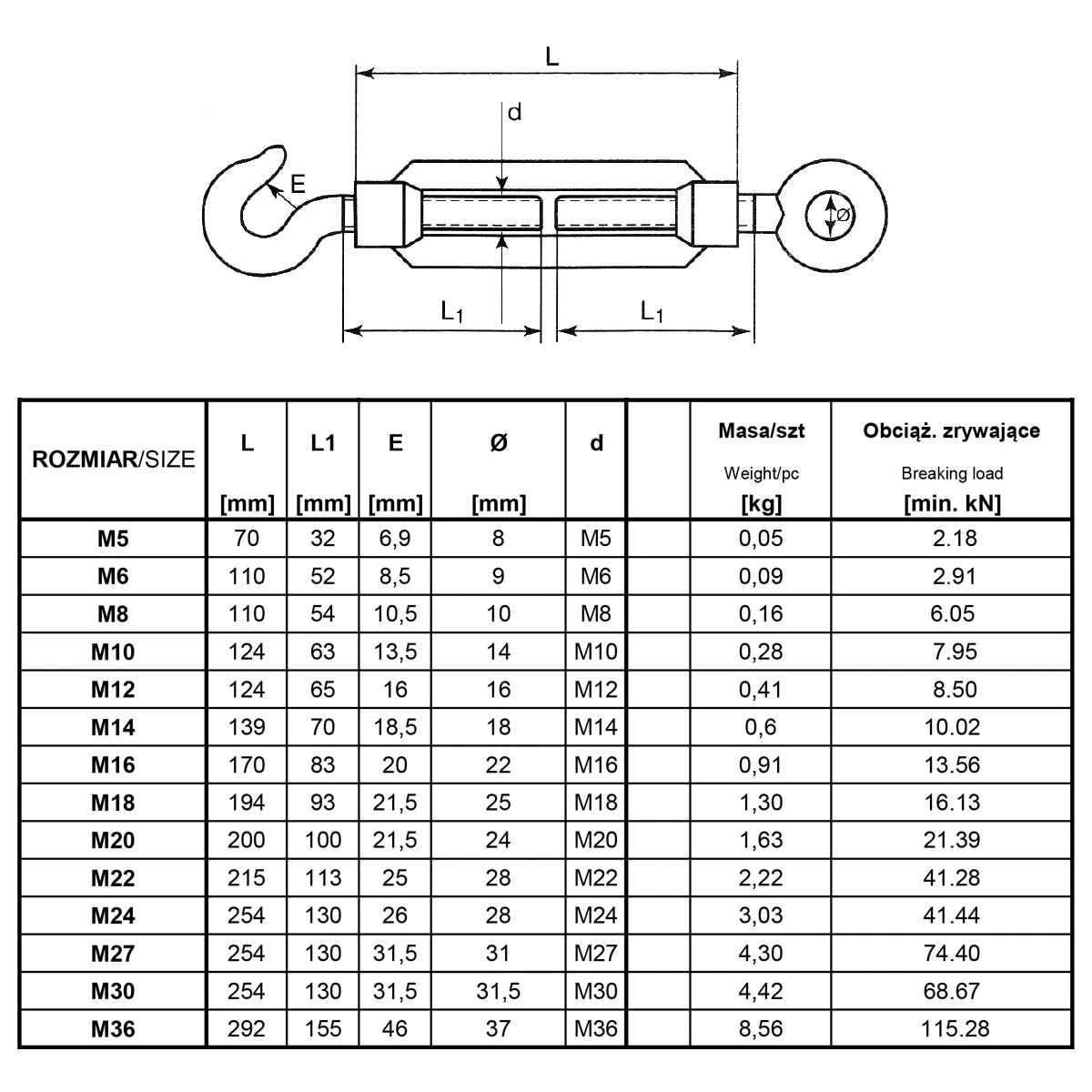

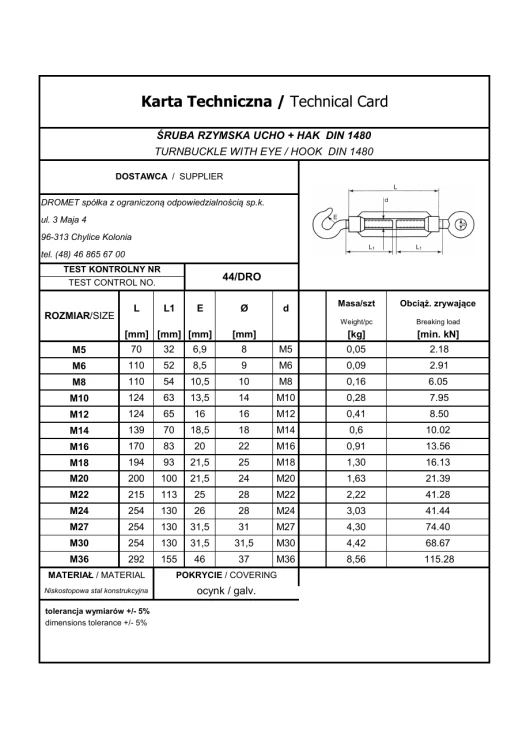

Die technische Zeichnung zeigt die wichtigsten Abmessungen des Spannschlosses gemäß DIN 1480. Das Maß L bezeichnet die Gesamtlänge des Körpers, L1 — die Länge des Gewindeschenkels, E — die Hakenöffnung, d — den Gewindedurchmesser und Ø — den Ösendurchmesser. Alle Maße verstehen sich mit einer Toleranz von ±5 %.
