SolarEdge Leistungsoptimierer P404 – Schienenmontage, MPPT 405 W
product unavailable
Zur Wunschliste hinzufügen
Beschreibung

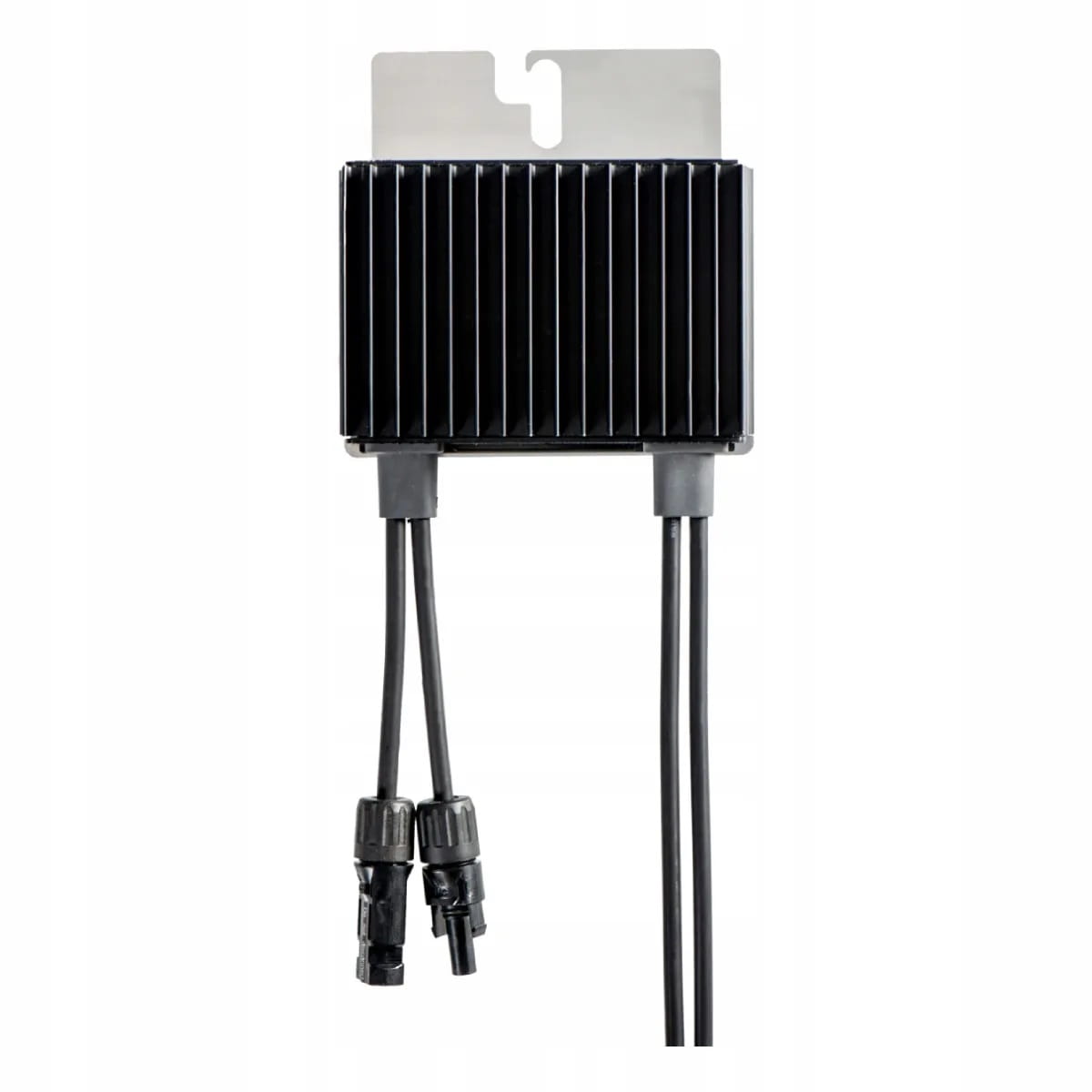

SolarEdge Leistungsoptimierer P404 – Schienenmontage, MPPT 405 W
Der SolarEdge Leistungsoptimierer P404 ist eine fortschrittliche Komponente des Photovoltaiksystems, die speziell für den Einsatz mit SolarEdge-Wechselrichtern entwickelt wurde. Das Gerät führt eine individuelle Maximum-Power-Point-Tracking-Funktion (MPPT) auf Modulebene durch, wodurch selbst bei teilweiser Verschattung oder Modulmismatch die höchstmögliche Leistung erzielt werden kann. Die Version P404 unterstützt Module mit einer Nennleistung von bis zu 405 W und ist für die direkte Montage auf der Tragschiene der Unterkonstruktion vorgesehen. Das integrierte SafeDC-System reduziert die Schaltkreisspannung im Falle einer Wechselrichterabschaltung, einer Trennung vom Netz oder eines Brandes automatisch auf ein sicheres Niveau von 1 V — und erfüllt damit die Brandschutzanforderungen gemäß der Norm VDE-AR-E 2100-712.
Wesentliche Vorteile für den Installateur
- Individuelle Überwachung jedes PV-Moduls — schnelle Fehlerlokalisierung und vereinfachte Wartung
- Flexible Strangauslegung — Module mit unterschiedlicher Ausrichtung, Neigung und Leistung können in einem Strang kombiniert werden, wodurch die verfügbare Dachfläche optimal genutzt werden kann
- Schnelle Montage auf der Tragschiene mit nur einer Schraube
- Der hohe maximale Wirkungsgrad von 99,5 % minimiert die Energieverluste im DC-Kreis
- Die Schutzart IP68 und der Betriebstemperaturbereich von −40 °C bis +85 °C garantieren Zuverlässigkeit unter allen Witterungsbedingungen
Technische Spezifikation
| Eingang | |
|---|---|
| Nominale Eingangsleistung | 405 W |
| Absolute max. Eingangsspannung (Voc) | 80 V |
| MPPT-Spannungsbereich | 12,5 – 80 V |
| Maximaler Kurzschlussstrom (Isc) | 11 A |
| Maximaler Wirkungsgrad | 99,5% |
| Gewichteter Wirkungsgrad | 98,8% |
| Überspannungskategorie | II |
| Ausgang im Betrieb | |
| Maximaler Ausgangsstrom | 15 A |
| Maximale Ausgangsspannung | 85 V |
| Ausgang im Standby-Modus (SafeDC) | |
| Sichere Ausgangsspannung | 1 ± 0,1 V |
| Normkonformität | |
| EMV | FCC Teil 15 Klasse B, IEC61000-6-2, IEC61000-6-3 |
| Sicherheit | IEC62109-1 (Klasse II), UL1741 |
| RoHS | Ja |
| Brandschutz | VDE-AR-E 2100-712:2013-05 |
| Allgemeine Daten | |
| Max. Systemspannung | 1000 Vdc |
| Abmessungen (B × L × H) | 129 × 89 × 42,5 mm |
| Gewicht | 775 g |
| Eingangsanschluss | MC4 |
| Länge des Eingangskabels | 0,16 / 0,52 m |
| Ausgangsanschluss | MC4 |
| Länge des Ausgangskabels | 1,2 m |
| Betriebstemperaturbereich | −40 … +85 °C |
| Schutzart | IP68 |
| Relative Luftfeuchtigkeit | 0 – 100% |
