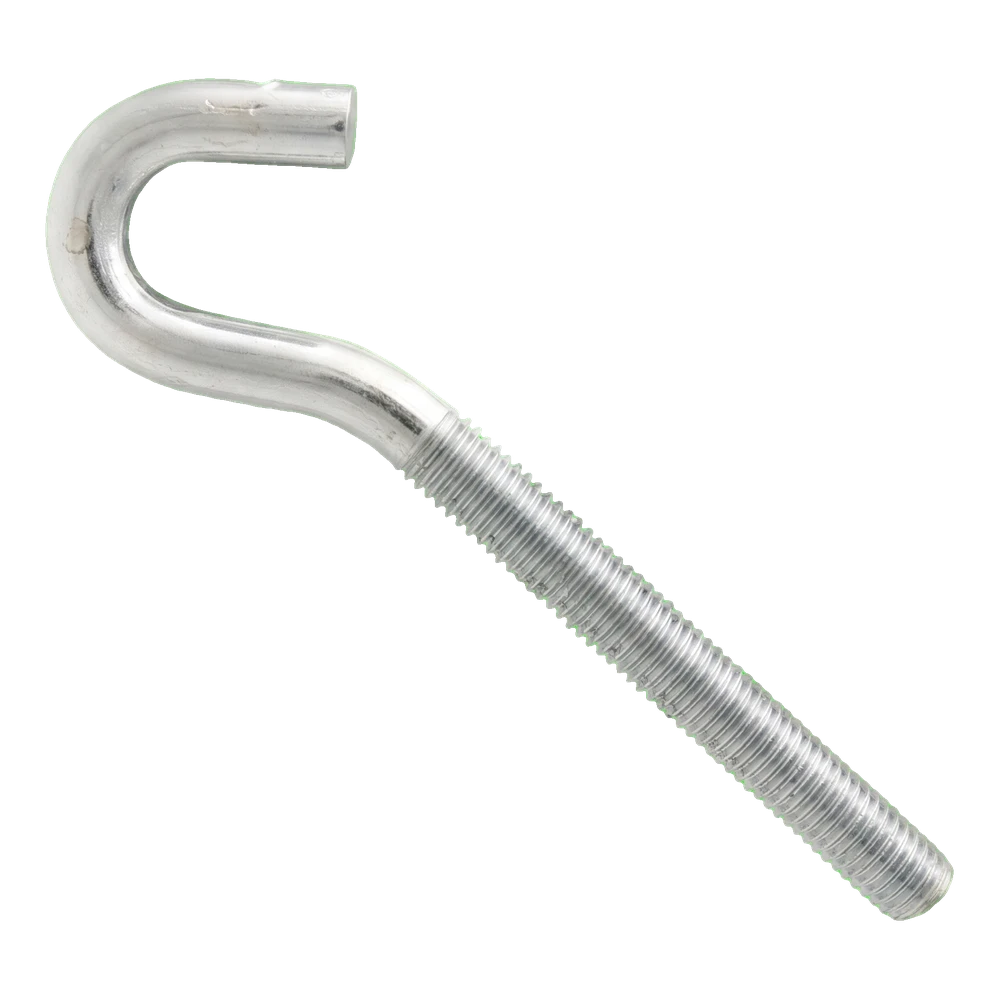

Schraubhaken mit metrischem Gewinde verzinkt M10×140 mm

Gewindestange mit offenem Haken – zum Einschrauben in ein metrisches Innengewinde und schnellen Aufhängen von Teilen; Stahl der Festigkeitsklasse 5.8, galvanisch verzinkt

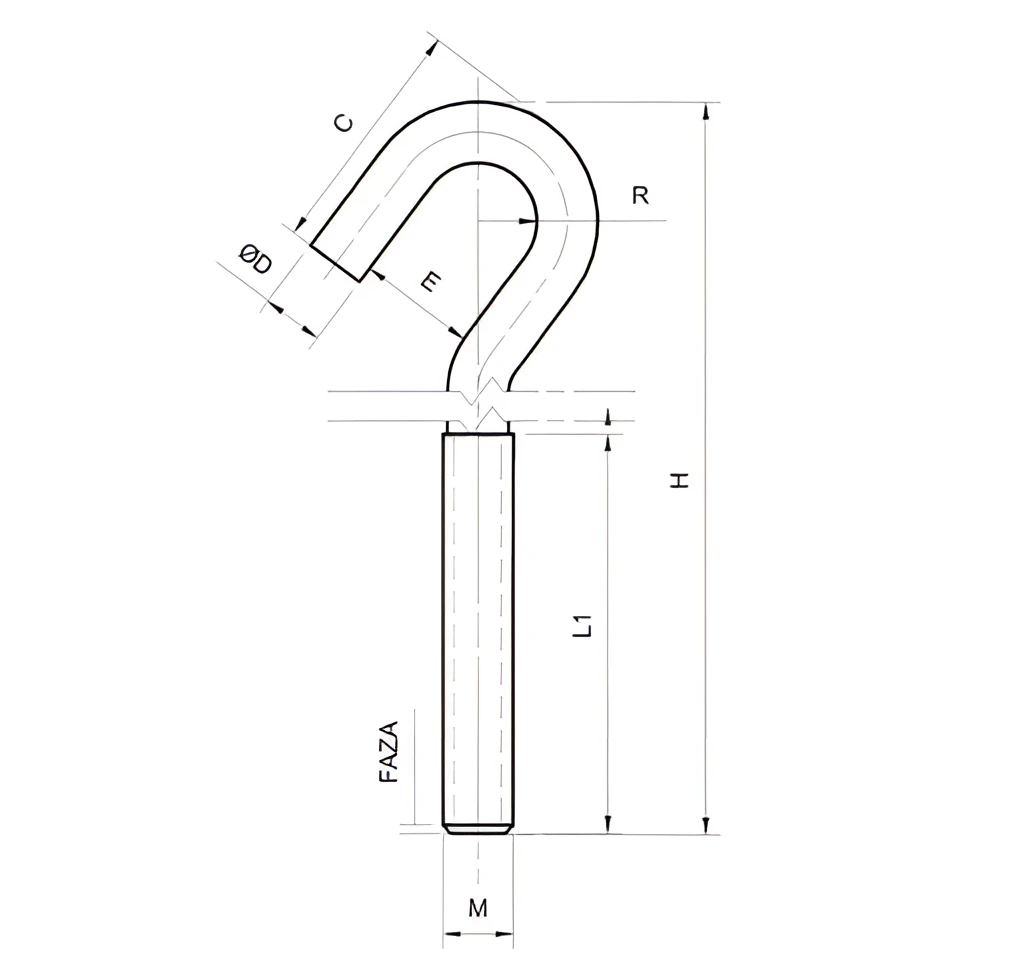

Maßzeichnung in voller Größe öffnen

Über das Produkt

Ein Schraubhaken mit metrischem Gewinde ist eine Gewindestange mit einem offenen Haken am Ende. Er dient zum Einschrauben in ein metrisches Innengewinde und zum schnellen Aufhängen von Teilen, die leicht abnehmbar sein sollen.

Die Bezeichnung M10 gibt das Gewinde des Hakens an – es passt in eine Ankerhülse, eine Mutter oder eine Bohrung mit demselben Innengewinde. Die Gesamtlänge H beträgt 140 mm und wird vom Gewindeende bis zum äußersten Punkt des gebogenen Teils gemessen. L1 bezeichnet die Gewindelänge: 95 mm, und Dz den Außendurchmesser der Biegung: 35 mm. Dies sind Nennwerte gemäß der Herstellertabelle. Schrauben Sie den Haken bis zu der vom Gegenstück geforderten Tiefe ein und sichern Sie das über das Gegenstück hinausragende Gewinde mit einer Kontermutter. Richten Sie das Hakenende nach der Montage in Belastungsrichtung aus; belasten Sie den Haken nicht seitlich an der Biegung.

Werkstoff: Stahl, Festigkeitsklasse: 5.8, Beschichtung: galvanisch verzinkt. Die Zinkbeschichtung schützt den Stahl unter üblichen Bedingungen vor Korrosion. Wählen Sie bei Kontakt mit Salz, Chemikalien oder dauerhafter Feuchtigkeit eine den Umgebungsbedingungen entsprechende Ausführung. Der Hersteller gibt keine Tragfähigkeit des Hakens an – die zulässige Belastung hängt vom Untergrund und von der Befestigungsart ab und wird durch die Planung oder den Hersteller des Ankers festgelegt. Verwenden Sie den Haken weder zum Heben von Lasten noch zur Personensicherung.

Abmessungen

Werkstoff und Beschichtung

Verkaufseinheit

Auswahl und Montage

• ✓Wählen Sie das Gewinde des Gegenstücks passend zu M10 – Anker, Mutter oder Hülse mit Innengewinde.
• ✓Schrauben Sie den Haken bis zu der vom Gegenstück geforderten Tiefe ein (verfügbare Gewindelänge: L1 = 95 mm); sichern Sie das über das Gegenstück hinausragende Gewinde mit einer Kontermutter.
• ✓Richten Sie das Hakenende nach der Montage in Belastungsrichtung aus; belasten Sie den Haken nicht seitlich an der Biegung.
