Schrägsteg Trapezblech mit EPDM-Dichtung H63 L330 – Aluminium

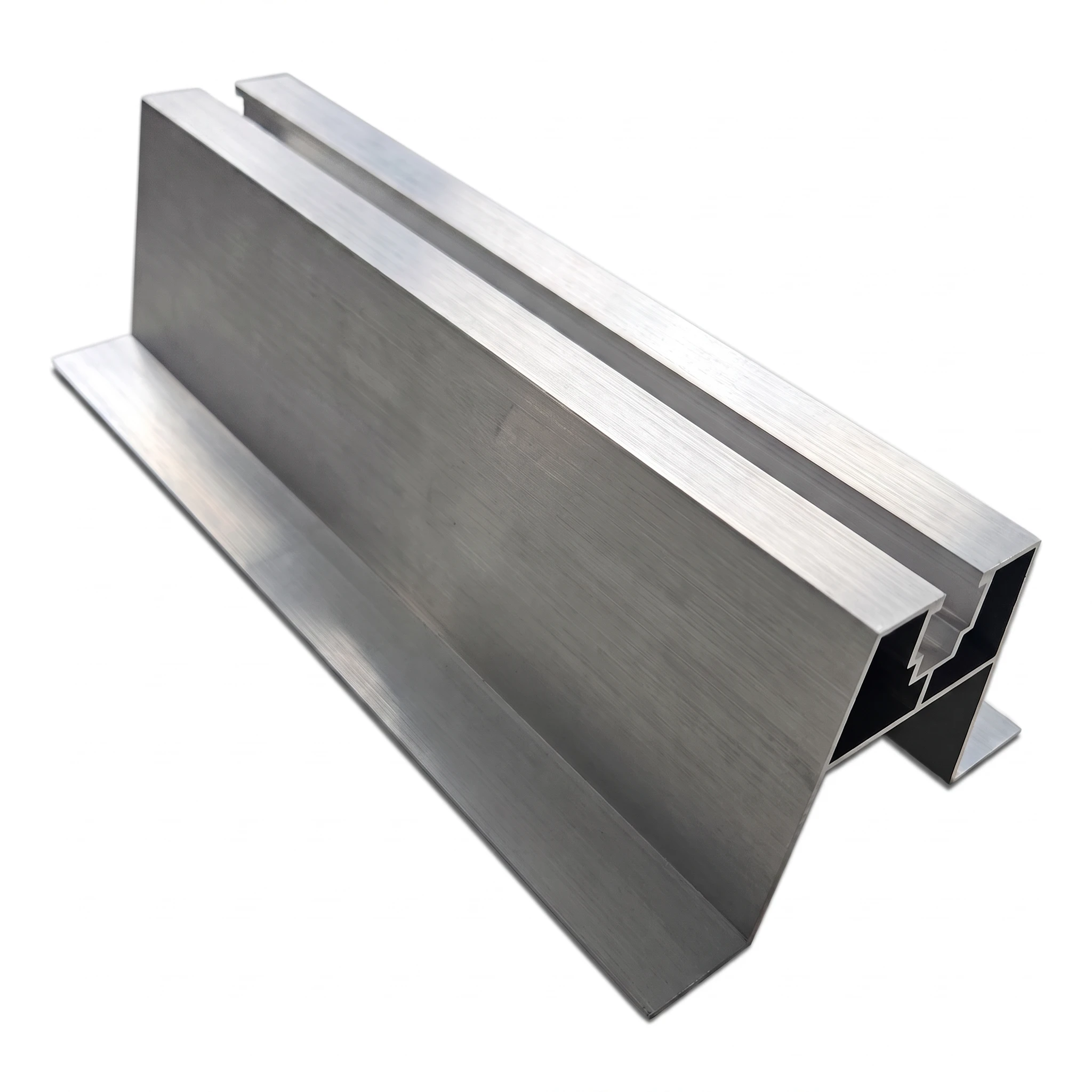

Schrägsteg für Trapezblech mit EPDM-Dichtung ist ein aluminium Distanzelement für die Montage von Photovoltaik-Konstruktionen auf Dächern mit Trapezblech. Die schräge Profilform bildet die Wellengeometrie des Blechs exakt ab und sorgt für eine stabile und dichte Unterstützung der Montageschiene – ohne zusätzliche Ausgleichsunterlagen.
Dank der integrierten EPDM-Dichtung schützt der Steg das Dach zuverlässig vor Wassereindrigung an der Befestigungsstelle. Die Dichtung gleicht Unebenheiten der Blechoberfläche aus und dämpft Mikroschwingungen, was die Lebensdauer der Verbindung verlängert und das Korrosionsrisiko am Kontaktpunkt minimiert.
Vorteile für das Montageteam
- Schräge Geometrie — Profil angepasst an die Neigung der Trapezblechwelle, kein Ausschneiden oder Nachbiegen auf der Baustelle erforderlich
- EPDM-Dichtung im Lieferumfang — montagefertiges Element, das kein separates Bestellen und Aufkleben von Dichtungen erfordert
- Aluminium — leichtes, korrosionsbeständiges Material, das den Transport aufs Dach erleichtert und eine langjährige Haltbarkeit gewährleistet
- Kompaktes Gewicht 0,350 kg — einfach zu handhaben und zu lagern, belastet die Dachkonstruktion nicht
Abmessungen und technische Parameter
- Länge (L): 330 mm
- Höhe (H): 63 mm
- Gesamtbreite der Basis: 94,4 mm
- Breite der oberen Plattform: 40 mm
- Profilwandstärke: 1,2 mm
- Wandstärke des Befestigungskanals: 1,3 mm
- Breite des oberen Kanals (außen): 16,3 mm
- Breite des oberen Kanals (innen): 13,7 mm
- Gewicht: 0,350 kg
Material und Oberfläche
- Profilmaterial: Aluminium
- Oberfläche: Standardeloxierung
- Dichtung: EPDM
Profilaufbau

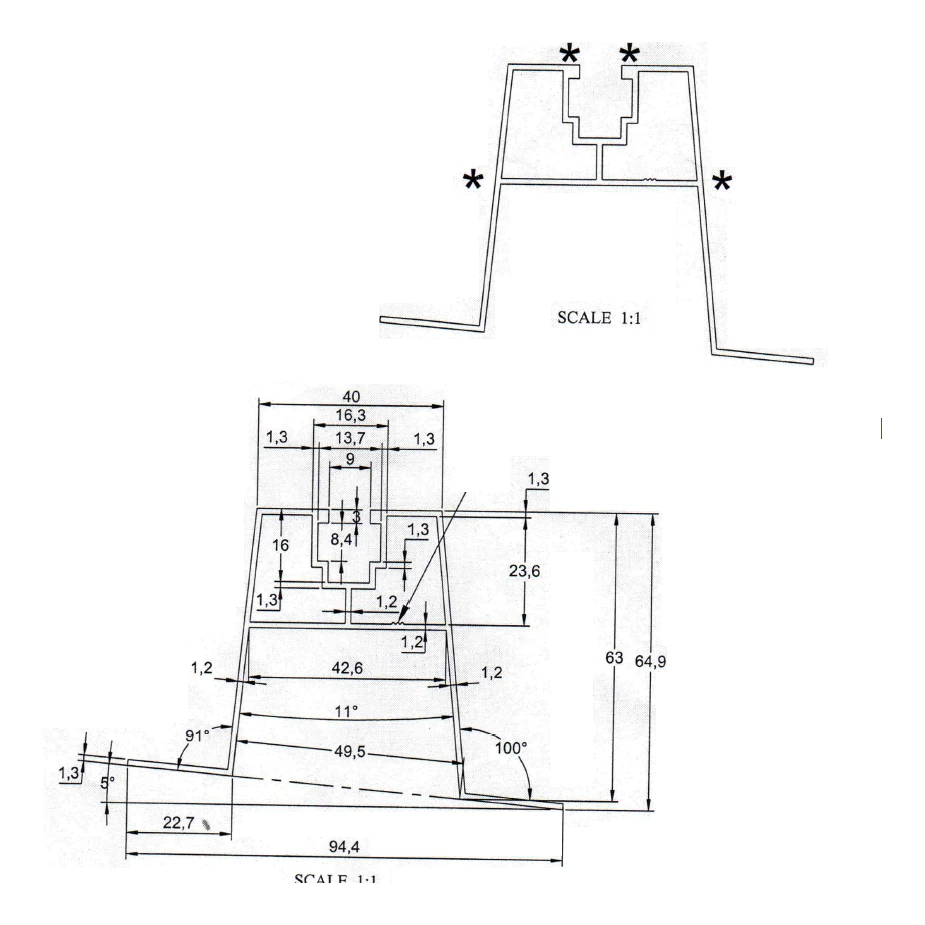

Der trapezförmige Profilquerschnitt verfügt über zwei symmetrische Füße, die an der Dachblechoberfläche anliegen. Die Seitenwände gehen in einen inneren Verstärkungsflansch über. Im oberen Bereich des Profils befindet sich ein Montagekanal mit einer Innenbreite von 13,7 mm und einer Öffnung von 8,4 mm, der die Befestigung von Schrauben und Klemmen an Tragschienen ermöglicht. An mit einem Sternchen gekennzeichneten Stellen können Wärmespuren (Heat Lines) auftreten, die beim Aluminium-Strangpressverfahren entstehen — dies stellt keinen Qualitätsmangel dar.
Der Schrägsteg H63 L330 ist ein zuverlässiges Verbindungselement zwischen Trapezblech und PV-Konstruktion, das die Montagezeit verkürzt und die Qualität jeder Dachmontage verbessert.
