Scharnier 180° für Glashalter 45 x 45 x 26 mm flaches System AISI304, satin
product unavailable
Zur Wunschliste hinzufügen
Beschreibung

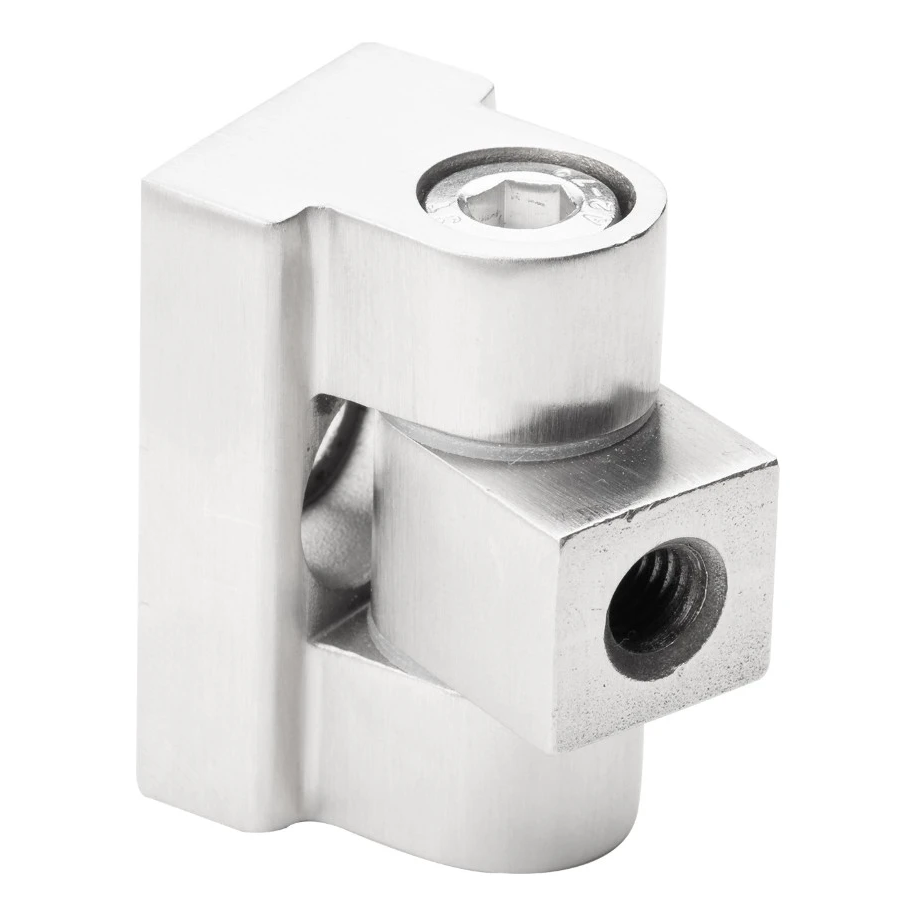

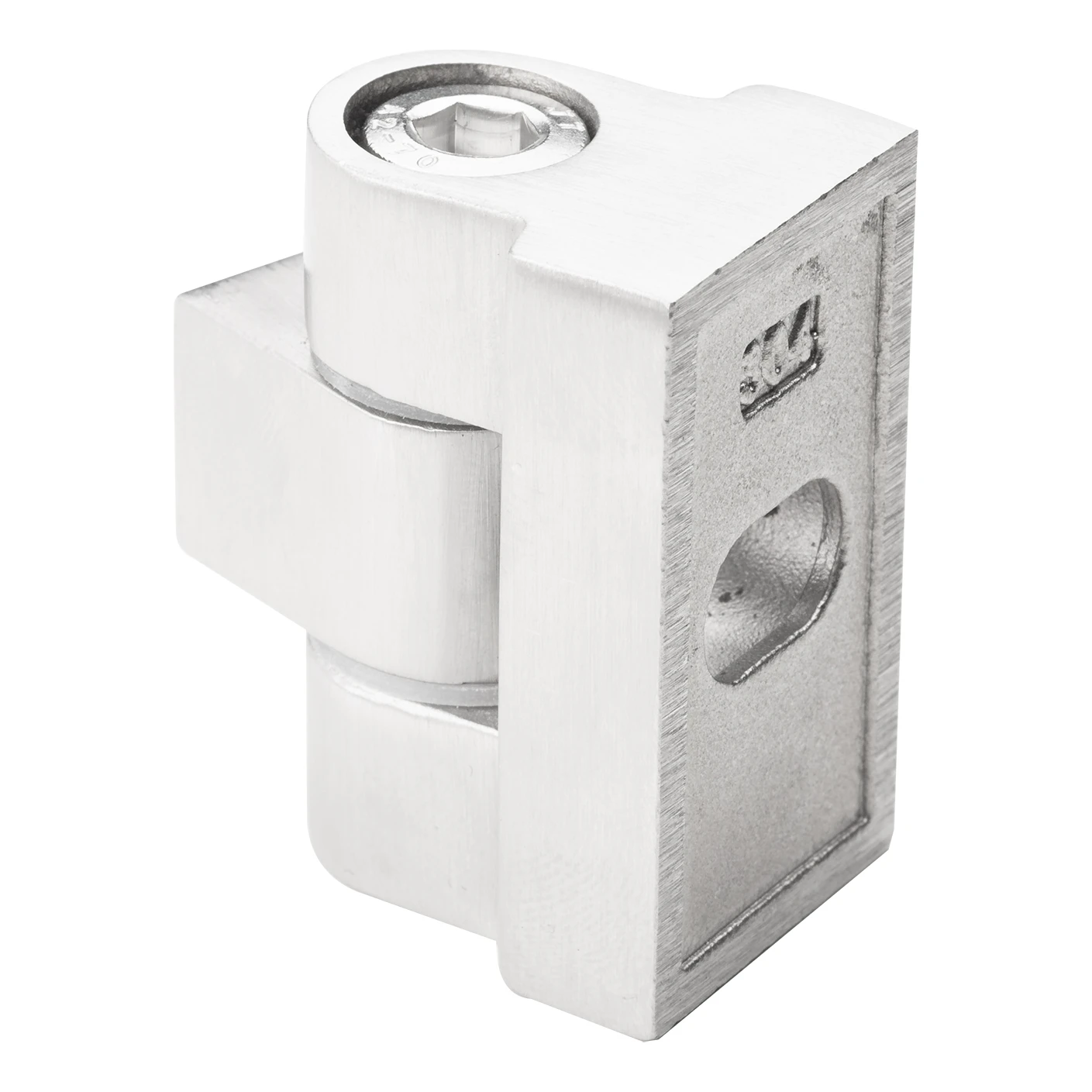

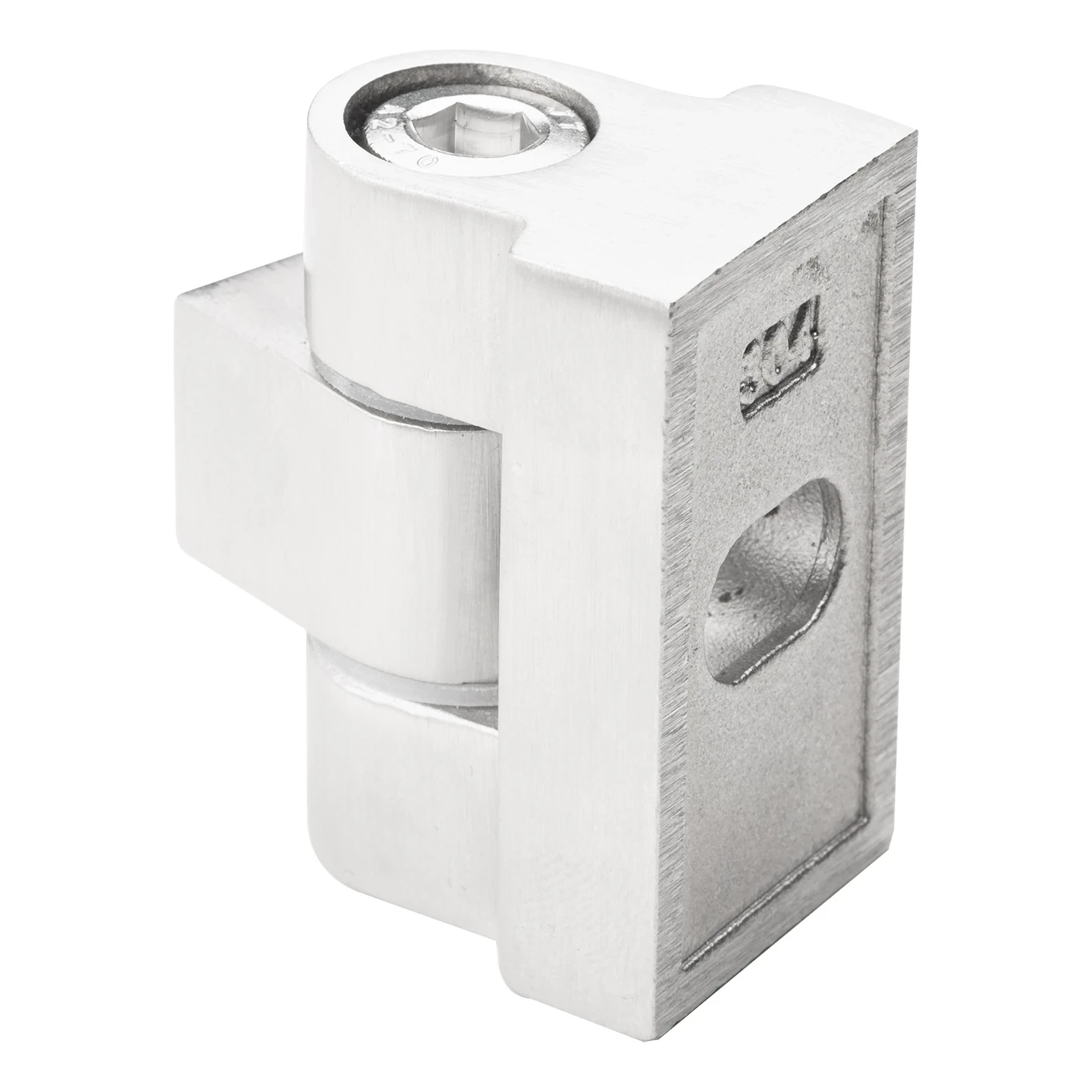

Scharnier 180° für Glashalter 45×45×26 mm AISI 304 satin
Scharnier 180° für Glashalter aus rostfreiem Edelstahl AISI 304 in Satin-Ausführung — Element für die professionelle Montage von Glaskonstruktionen im flachen System. Ermöglicht die Öffnung des Glases im vollen Bereich von 180° (je 90° in jede Richtung), was eine freie Gestaltung von Trennwänden, Türen und Glaskabinen ohne Einschränkungen des Öffnungswinkels ermöglicht.
Langlebigkeit und Korrosionsbeständigkeit
Das Scharniergehäuse ist aus hochwertigem rostfreiem Edelstahl AISI 304 gefertigt, was eine langanhaltende Korrosionsbeständigkeit garantiert — selbst in Umgebungen mit erhöhter Luftfeuchtigkeit, wie Badezimmern, Schwimmbädern oder Duschkabinen. Die satinierte Oberflächenveredelung verdeckt effektiv Fingerabdrücke und Verschmutzungen und bewahrt das ästhetische Aussehen bei minimaler Wartung. In den technischen Zeichnungen sind die Oberflächenrauheiten Ra 1,6 und Ra 3,2 angegeben — was die präzise mechanische Bearbeitung der Elemente bestätigt.
Montage durch Einschrauben — flaches System
Das Scharnier wird an flachen Oberflächen durch Einschrauben mit M8-Gewinde montiert. Diese Methode gewährleistet eine hohe Verbindungsfestigkeit, einfache Installation und eventuelle Demontage — ohne die Notwendigkeit von Spezialwerkzeug. Das Langloch im Gehäuse ermöglicht eine Positionsregulierung des Glases im Bereich von 9 mm, was die präzise Ausrichtung der Glasplatte während der Montage erleichtert.
Kompatibilität mit Glas
Das Scharnier ist für die Montage von Glasplatten mit einer Dicke von 6 mm bis 10,76 mm geeignet, was sowohl einschichtiges gehärtetes Glas als auch beliebtes Verbundglas (VSG) umfasst. Dadurch bewährt sich ein Scharniermodell in verschiedenen Konfigurationen — der Installateur muss keine separaten Varianten für verschiedene Glasdicken lagern.
Abmessungen und technische Daten
- Gehäuseabmessungen (L × H × Breite): 45 × 45 × 26 mm
- Gesamttiefe der Baugruppe mit Verbindungsstück: 36 mm
- Gehäusetiefe: 29,5 mm
- Öffnungswinkel: 180° (90° in jede Richtung)
- Befestigungsgewinde: M8
- Länge des Gewindeteils des Verbindungsstücks: 15 mm
- Durchmesser der Durchgangsbohrung des Verbindungsstücks: ø 8,2 mm
- Durchmesser der Bolzenbohrung: ø 8,5 mm
- Durchmesser der Senkung: ø 13,5 mm
- Langloch (Regulierung): 9 mm
- Abmessungen des Drehverbindungsstücks: 24,5 × 18 × 15 mm
- Fasen: 2×C0,5 und C1
- Material: rostfreier Edelstahl AISI 304
- Ausführung: satin
- Glasdicke: von 6 mm bis 10,76 mm
- Montageart: flaches System (an flachen Oberflächen)
- Gewicht: 0,16 kg

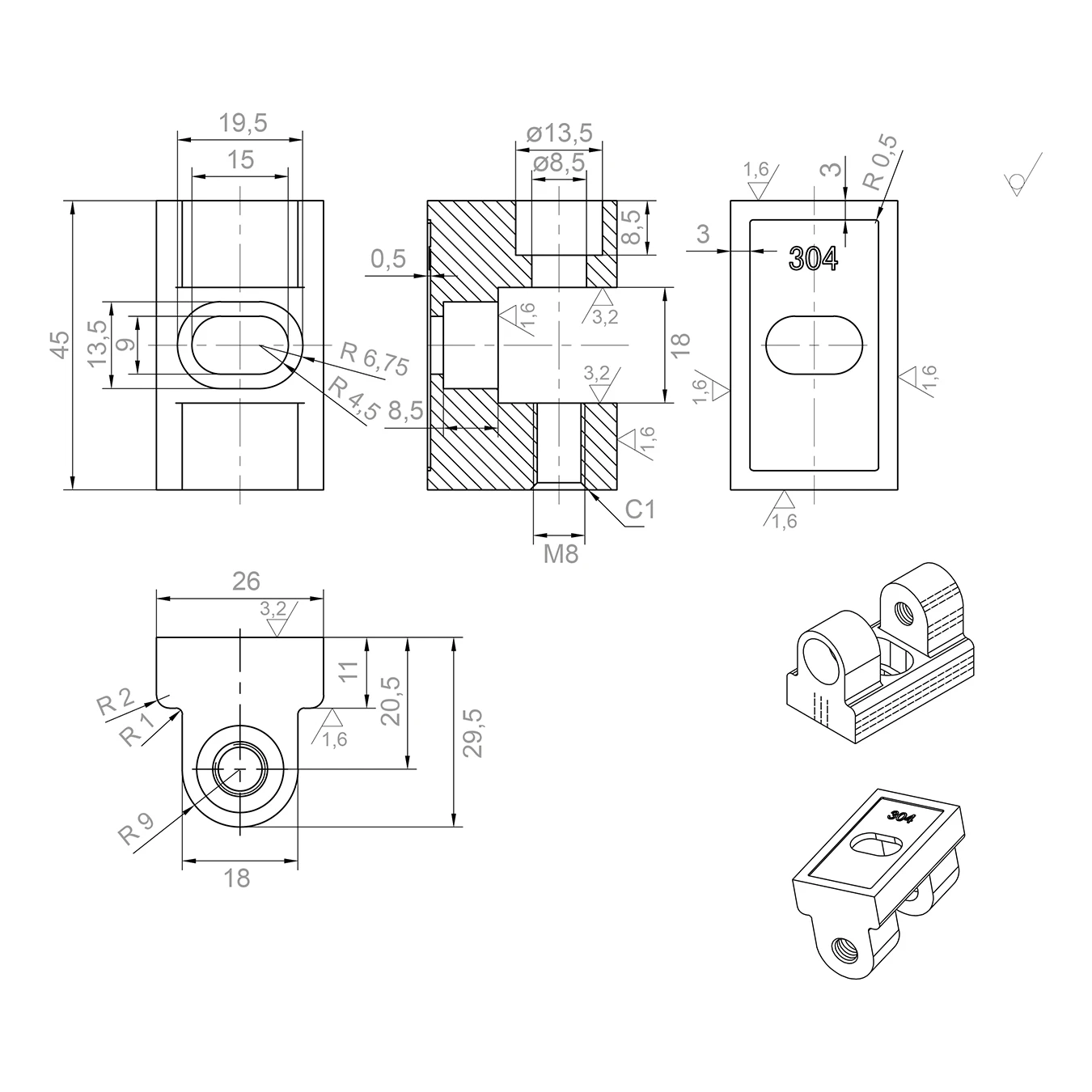

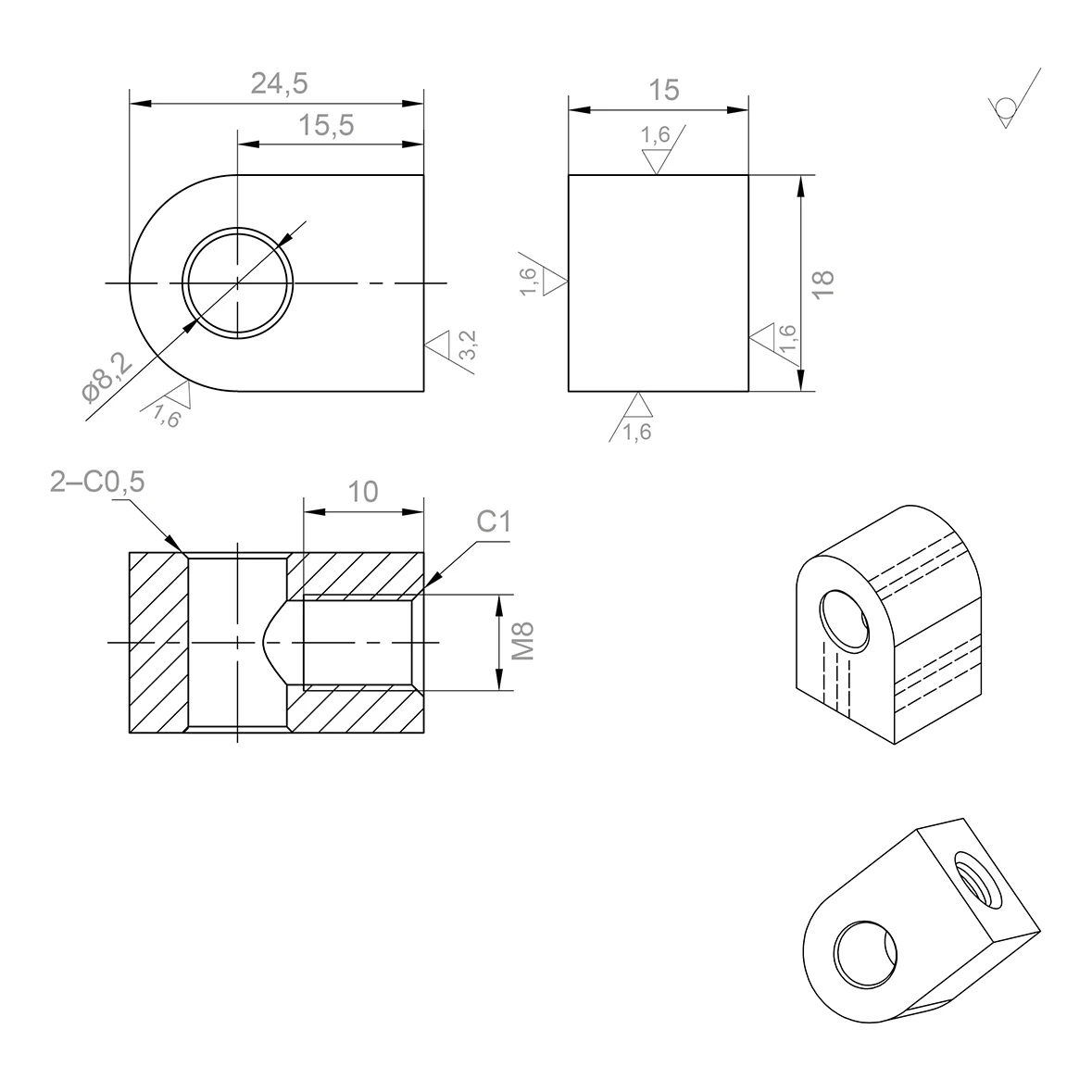

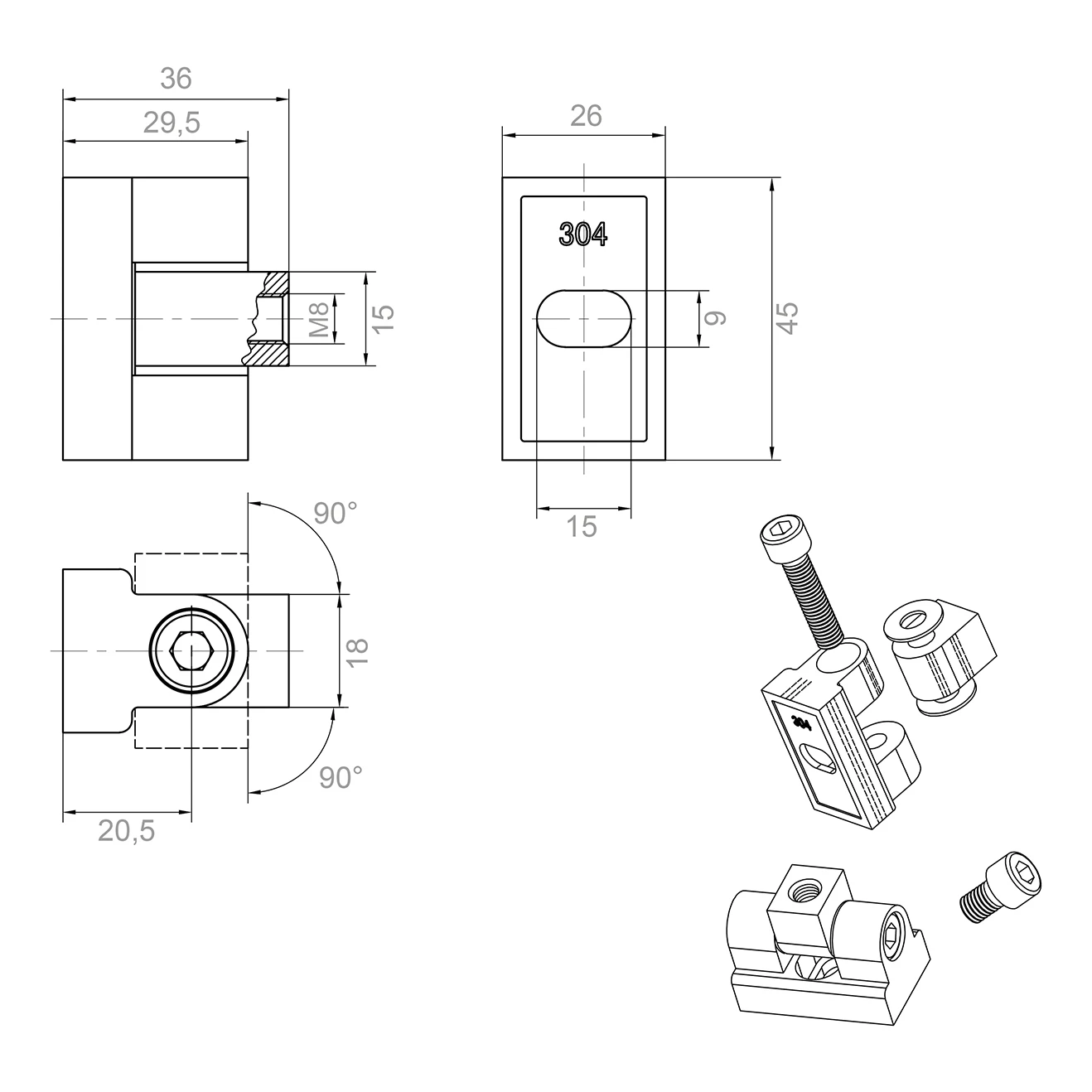

Maßzeichnungen der Elemente
Technische Daten
| Material | AISI 304 |
| Oberfläche | Satin |
| Montagesystem | Flach |
