Scharnier 180° für Glashalter 45 x 45 x 26 mm AISI304, satiniert
product unavailable
Zur Wunschliste hinzufügen
Beschreibung

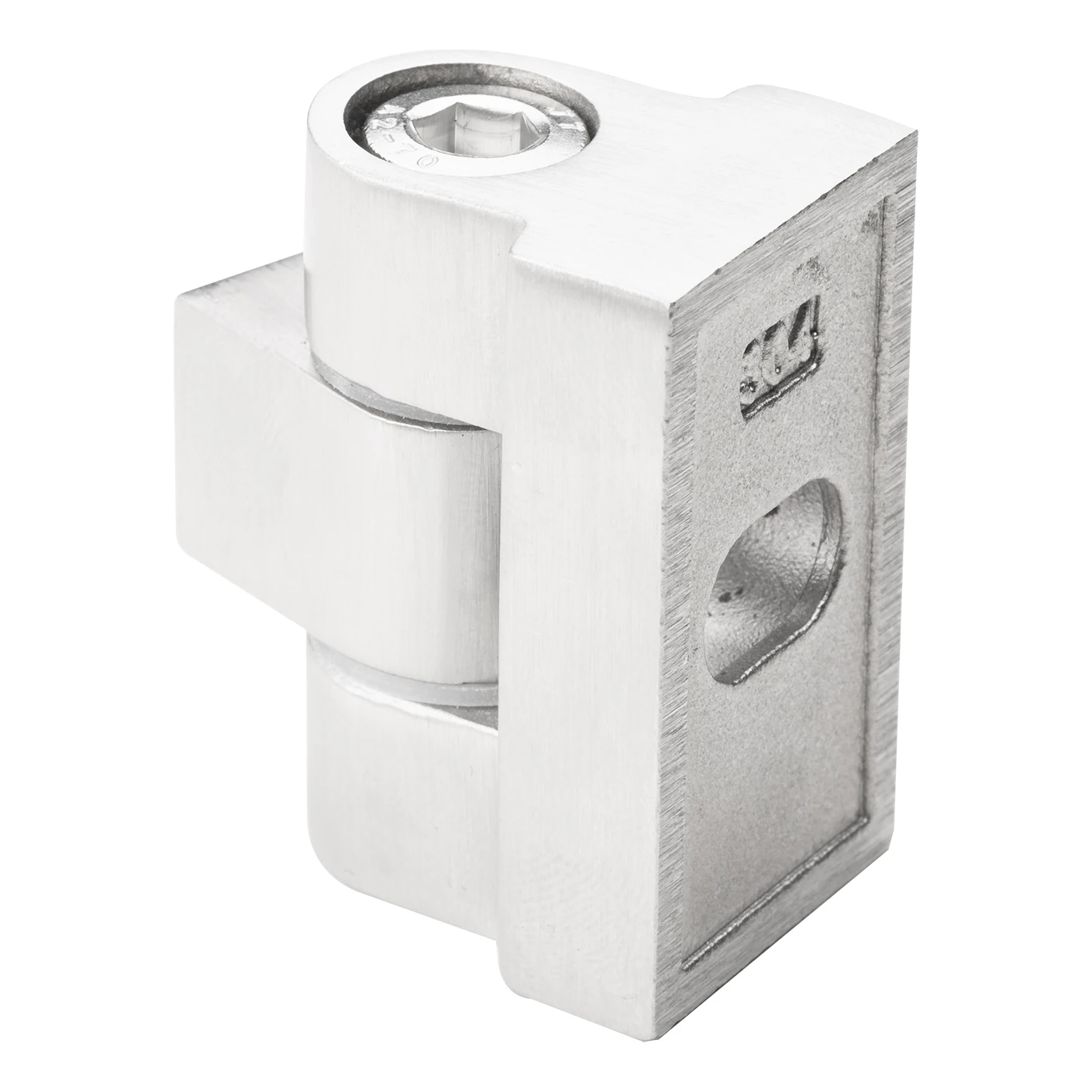

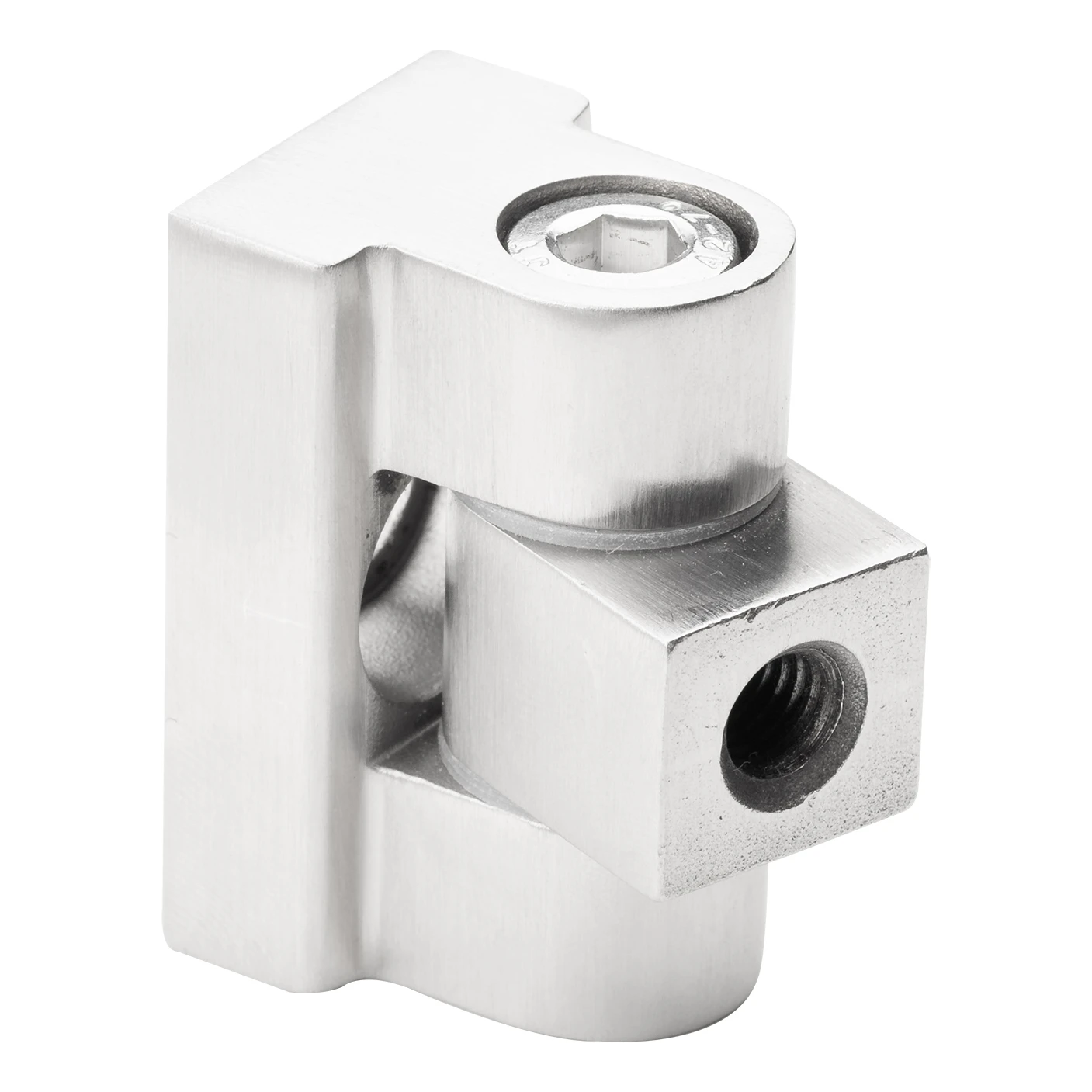

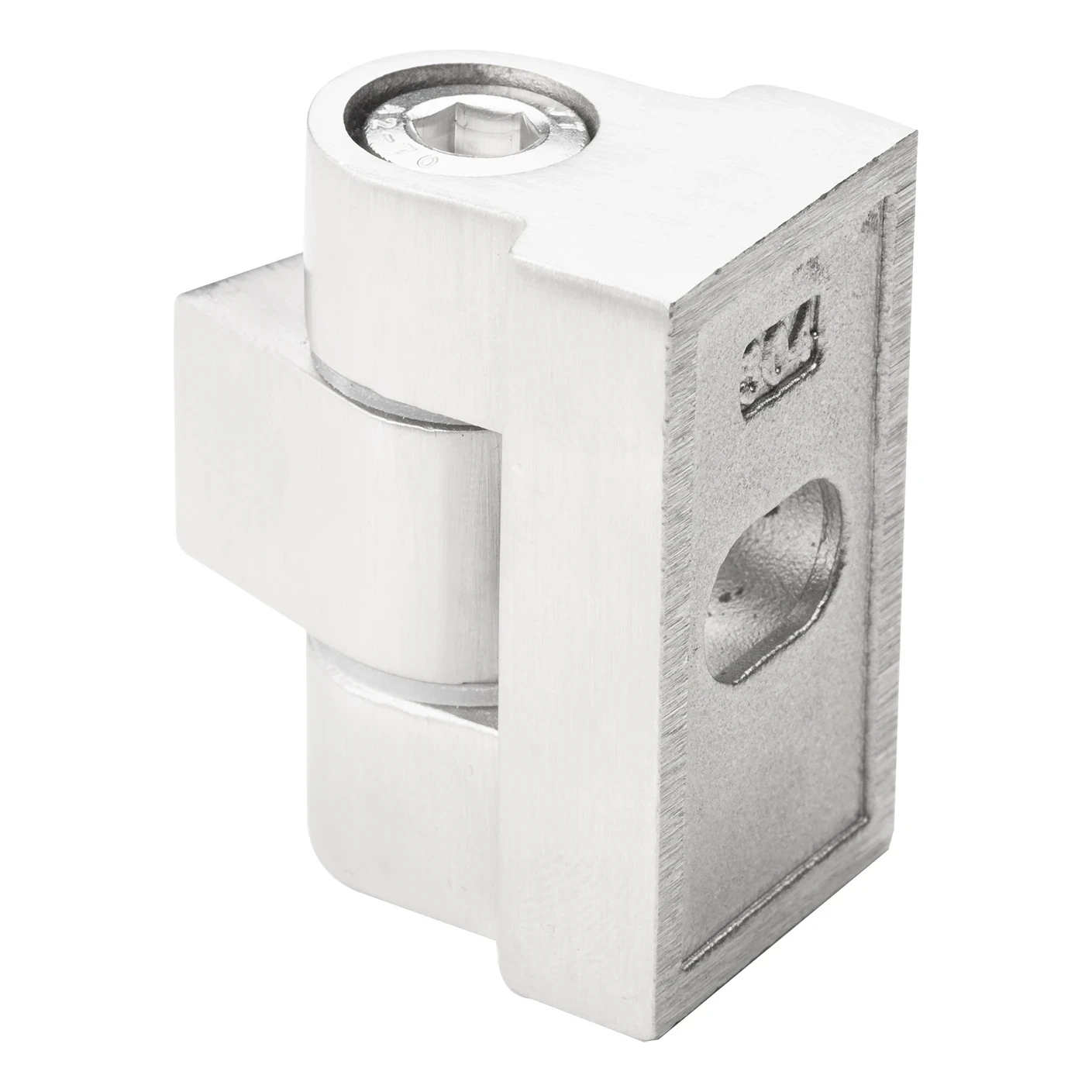

Scharnier 180° für Glashalter AISI 304 – 45×45×26 mm, satiniert
Scharnier 180° für Glashalter aus rostfreiem Stahl AISI 304 in satinierter Ausführung — präzises Verbindungselement für Glasgeländersysteme zur Montage an Rohren mit Durchmesser 42,4 mm. Dank des vollen Drehbereichs von 180° (2 × 90°) ermöglicht es eine stufenlose Winkelverstellung der Glaspaneele, was die Montage an ungewöhnlichen Konstruktionsformen erheblich erleichtert.
Solide Konstruktion und Korrosionsbeständigkeit
Das Scharnier ist aus rostfreiem Stahl AISI 304 gefertigt, der hohe mechanische Festigkeit und ausgezeichnete Korrosionsbeständigkeit garantiert — auch in Umgebungen mit erhöhter Feuchtigkeit wie Schwimmbädern, Terrassen oder Balkonen. Die satinierte Oberflächenausführung kaschiert wirkungsvoll Fingerabdrücke und kleine Verschmutzungen und bewahrt das elegante, moderne Aussehen während der gesamten Nutzungsdauer.
Die Montage erfolgt durch Einschrauben (Gewinde M8), was eine hohe Verbindungsfestigkeit gewährleistet und gleichzeitig eine einfache Demontage ohne Spezialwerkzeug ermöglicht. Dies ist ein wichtiger Vorteil für Montageteams, die die Einstellung der Glaspaneele während der Installation schnell korrigieren können.
Technische Spezifikation
- Material: rostfreier Stahl AISI 304
- Oberfläche: satiniert
- Öffnungswinkel: 180° (2 × 90°)
- Rohrdurchmesser: 42,4 mm (R 21,2 mm)
- Glasdicke: von 6 mm bis 10,76 mm
- Abmessungen Grundplatte (L × H × B): 45 × 45 × 26 mm

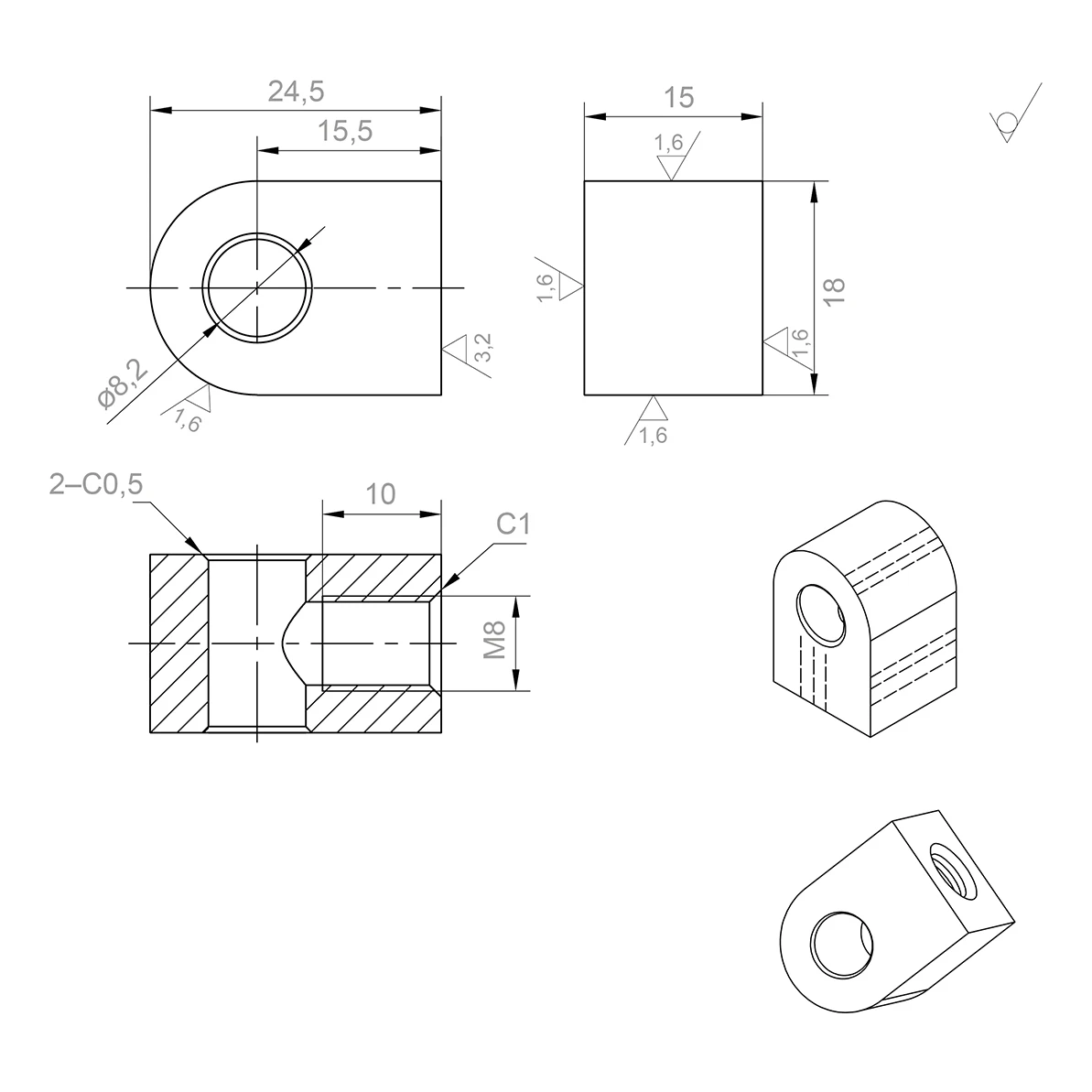

- Abmessungen Drehauge (L × H × B): 24,5 × 18 × 15 mm
- Einbautiefe (Referenzmaß): ca. 40,1 mm
- Befestigungsgewinde: M8
- Bohrungsdurchmesser für Bolzen: ø8,2 / ø8,5 mm
- Durchmesser Senkung für Schraubenkopf: ø13,5 mm
- Langloch in Grundplatte: 13,5 × 9 mm
- Fasen: 2×C0,5 am Auge, C1 an Gewindebohrungen
- Oberflächenrauheit: Ra 1,6 / Ra 3,2
- Gewicht: 0,16 kg
- EAN: 5903313205153
Anwendung und Kompatibilität
Das Scharnier ist für den Einsatz mit Glashaltern für Glasdicken von 6 bis 10,76 mm bestimmt, was sowohl einzelne gehärtete Scheiben als auch Verbundsicherheitsglas VSG umfasst. Montiert an Rohren mit Durchmesser 42,4 mm, bewährt es sich hervorragend in Glasgeländersystemen, Handläufen sowie architektonischen Verglasungen. Das Langloch in der Grundplatte ermöglicht eine präzise Justierung der Montageposition.

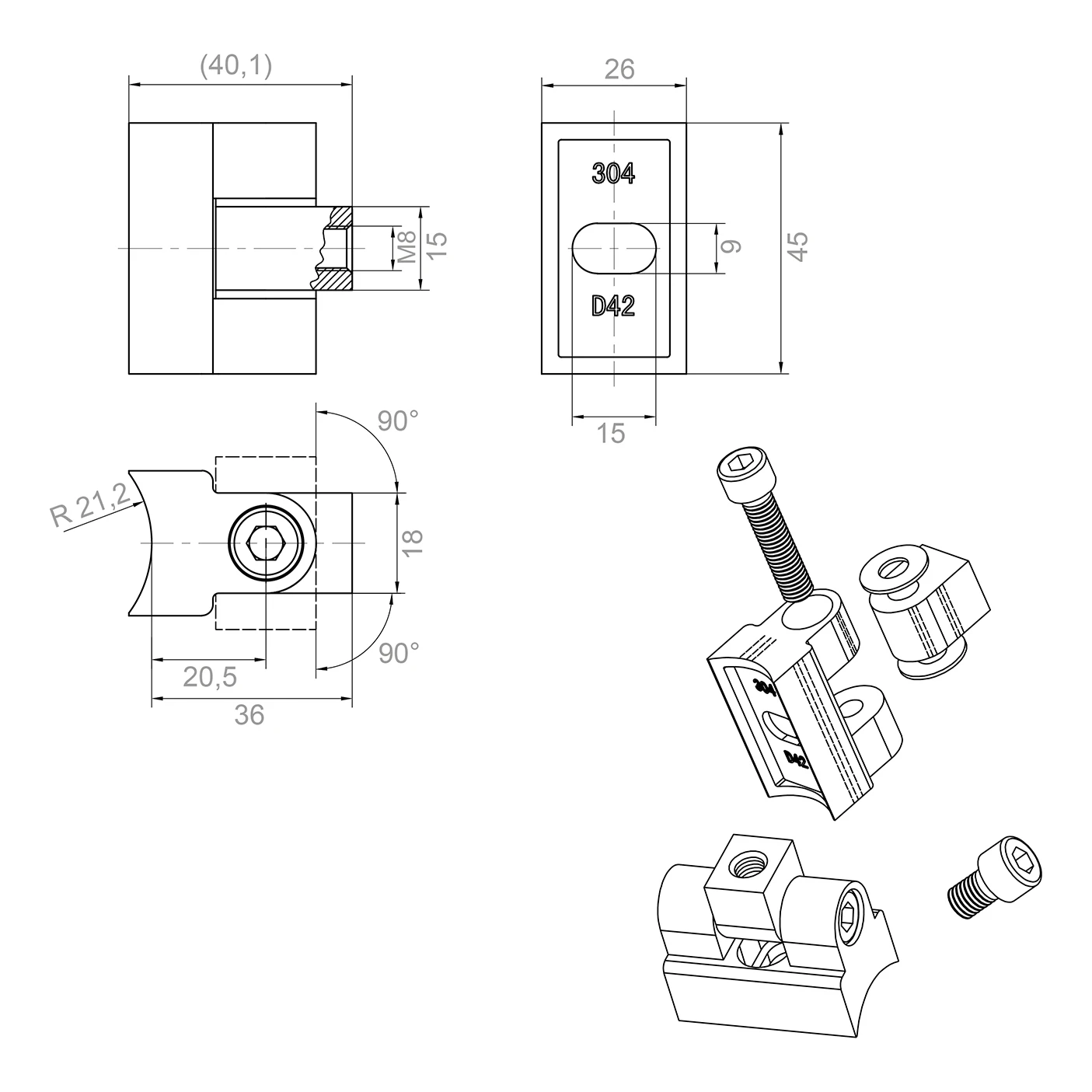

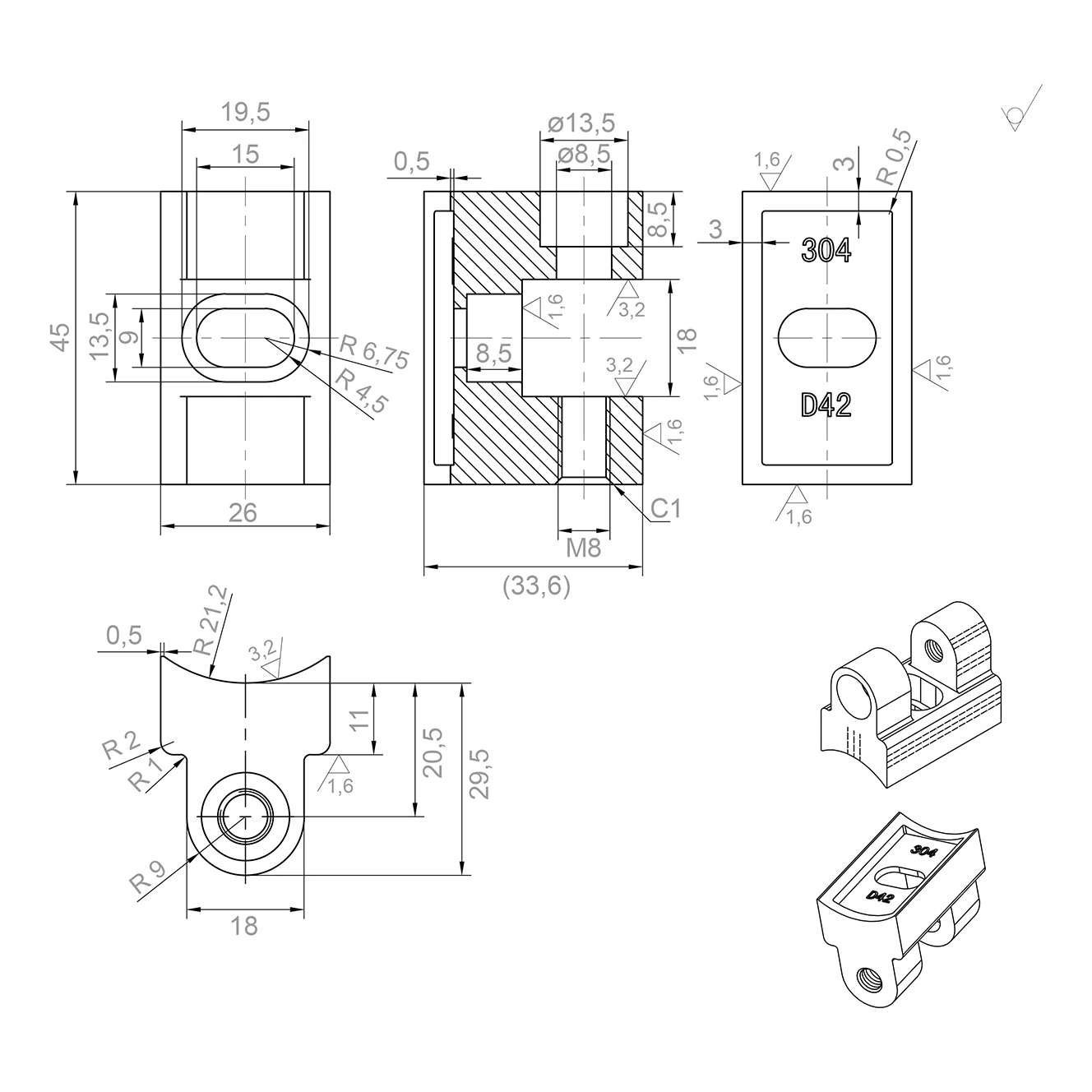

Maßzeichnungen
Technische Daten
| Material | AISI 304 |
| Oberfläche | Satin |
