Schäkel gerade Form verzinkt 22 mm – Gewindebolzen M22

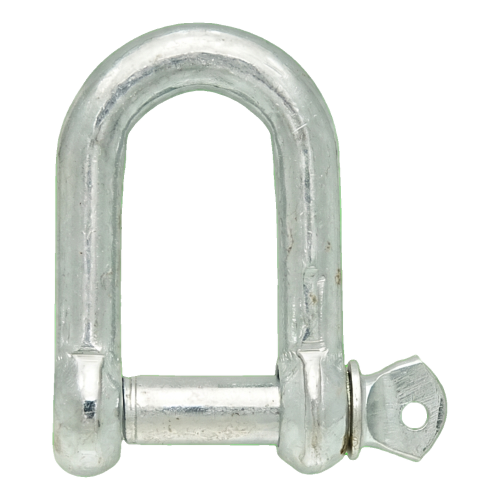

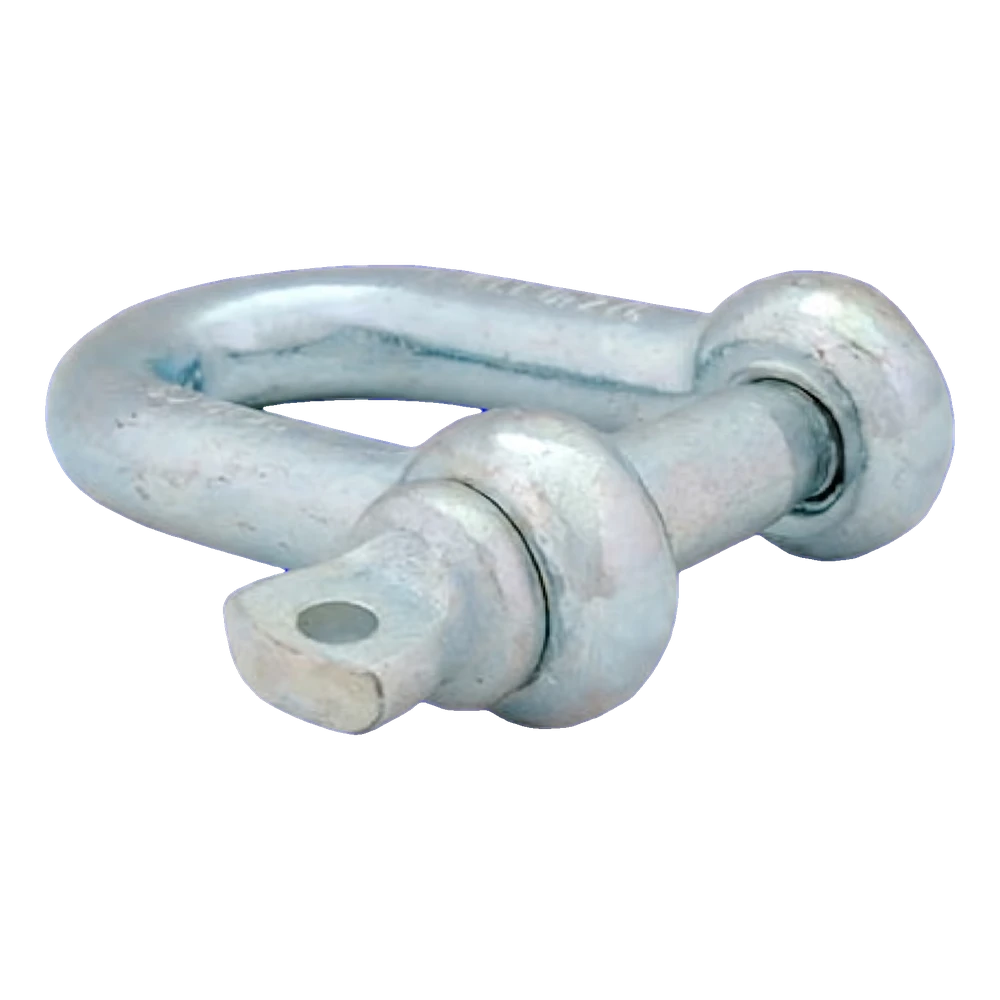

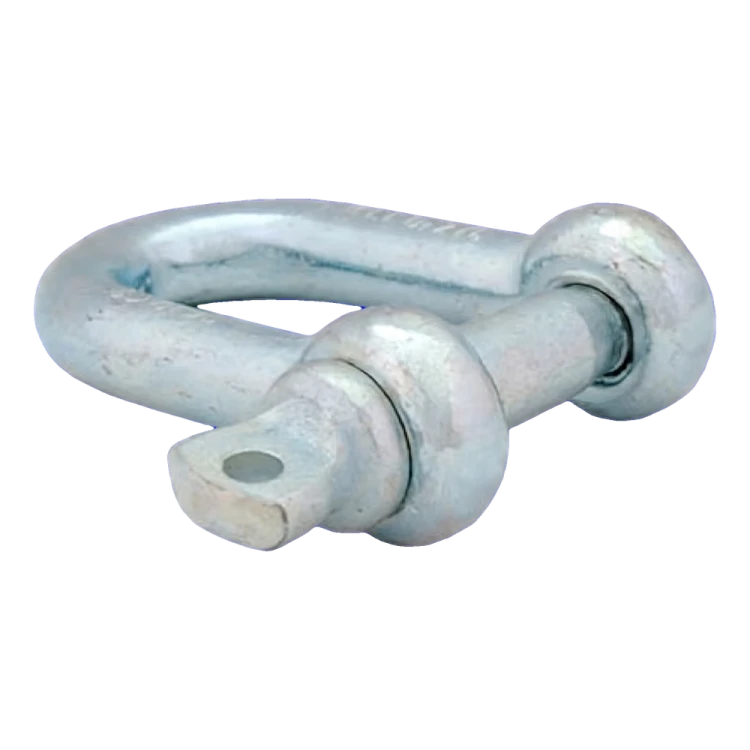

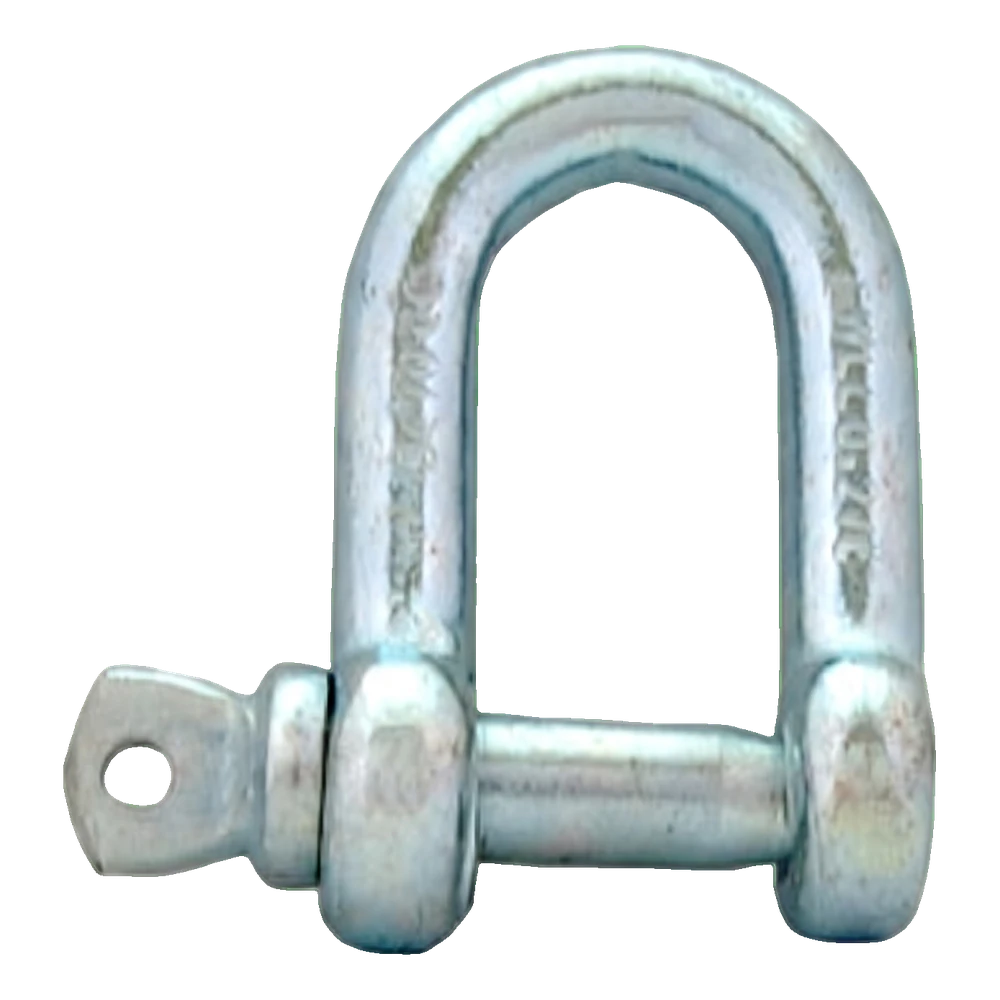

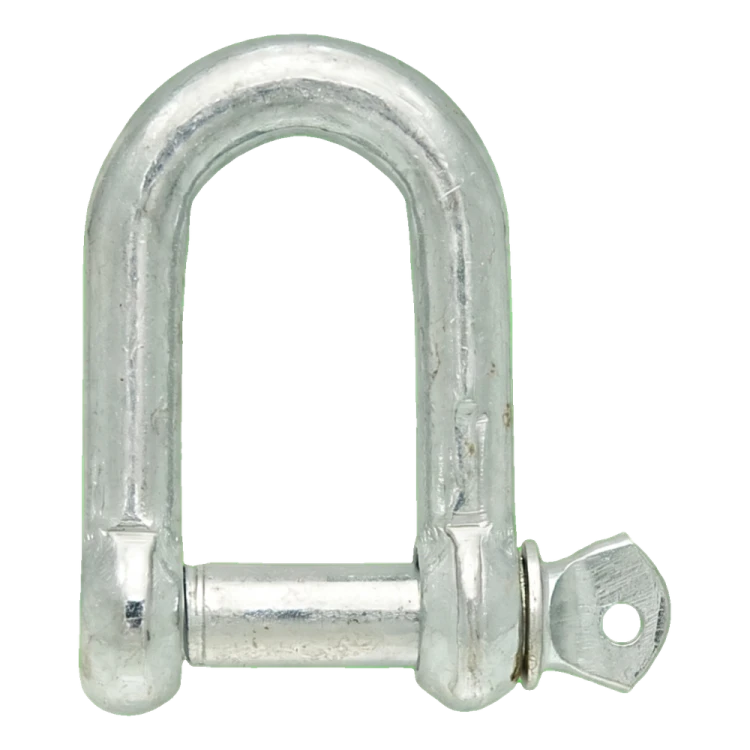

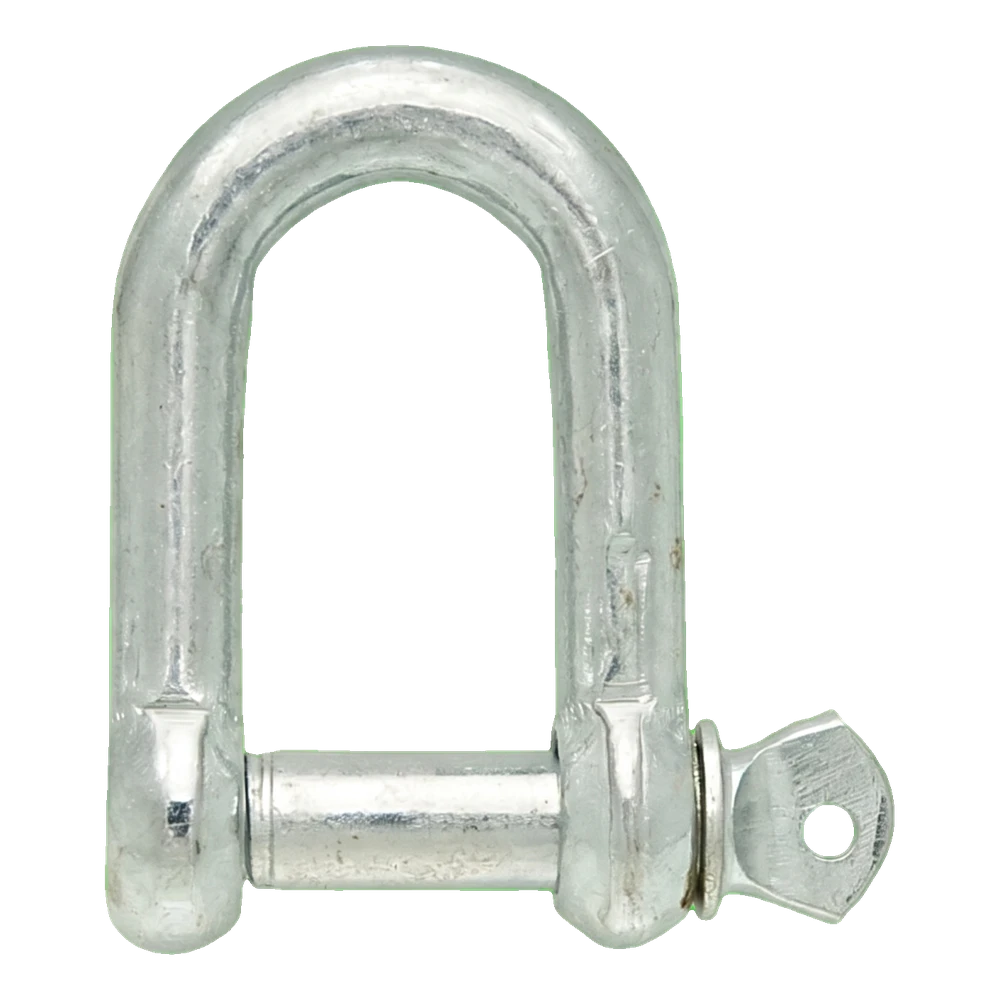

Schäkel gerade Form (länglich) mit Schraubbolzen zum Verbinden von Seilen, Ketten und Anschlagmitteln; Stahl verzinkt

Maßzeichnung in voller Größe öffnen

Über das Produkt

Der Schäkel gerade Form (länglich) mit Schraubbolzen dient zum Verbinden von Seilen, Ketten, Anschlagmitteln, Seilen mit Kausche und Halterungen. Er ermöglicht eine lösbare Verbindung.

Der Bolzendurchmesser d beträgt 22 mm, das Bolzengewinde ist M22. Das Maß B bezeichnet die lichte Weite, H die lichte Höhe des Schäkels. Die lichte Öffnung des Schäkels beträgt somit 44 × 85 mm; prüfen Sie, ob die zu verbindenden Teile hineinpassen. Es handelt sich um Nennwerte gemäß dem Katalogdatenblatt des Herstellers. Wählen Sie den Schäkel entsprechend der Belastung aus – überschreiten Sie nicht die Arbeitslast von 1500 kg. Schrauben Sie den Bolzen bis zum Anschlag ein; sichern Sie ihn bei einer dauerhaften Verbindung gegen Losdrehen (z. B. mit Draht durch die Öse im Bolzenkopf).

Material: Stahl C10–C15. Beschichtung: verzinkt. Die Zinkbeschichtung schützt den Stahl unter üblichen Bedingungen vor Korrosion. Wählen Sie bei Kontakt mit Salz, Chemikalien oder dauerhafter Feuchtigkeit eine den Einsatzbedingungen entsprechende Ausführung. Die Arbeitslast gilt bei Belastung entlang der Schäkelachse; seitliche Belastung verringert die Tragfähigkeit. Die im Katalogdatenblatt des Herstellers angegebene Bruchlast von 4500 kg ist keine Arbeitslast. Der Schäkel ist nicht zum Heben von Lasten über Personen oder zur Personensicherung bestimmt.

Abmessungen laut Datenblatt

Werkstoff und Festigkeit

Verkaufseinheit

Auswahl und Montage

• ✓Wählen Sie den Schäkel entsprechend der Belastung aus – überschreiten Sie nicht die Arbeitslast von 1500 kg.
• ✓Prüfen Sie, ob die zu verbindenden Teile in die lichte Öffnung des Schäkels B × H = 44 × 85 mm passen.
• ✓Schrauben Sie den Bolzen bis zum Anschlag ein; sichern Sie ihn bei einer dauerhaften Verbindung gegen Losdrehen (z. B. mit Draht durch die Öse im Bolzenkopf).
