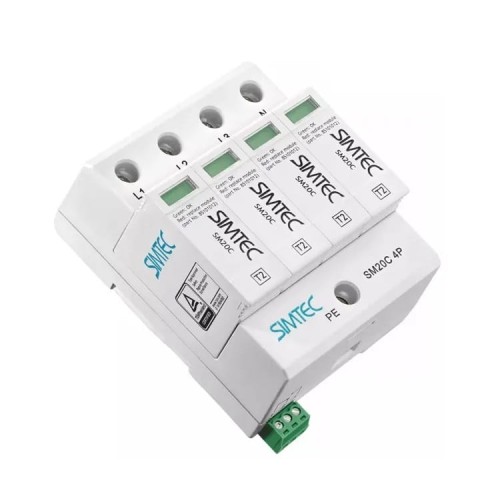

SIMET SIMTEC SM20C 4P – Überspannungsableiter Typ 2 (C) 20kA 1,5kV
Feedback zum Produkt hinterlassen
Überspannungsableiter SIMET SIMTEC SM20C 4P, Typ 2 (C), 4-polig. Nennableitstoßstrom 20 kA, Spannungsschutzpegel < 1,2 kV, Uc 275 V, TN-Netz. Austauschbare Einsätze, Statusanzeigen. Montage auf 35-mm-Hutschiene gemäß EN 60715, IP20.
Versandkosten sind nicht im Preis enthalten.
Versandkosten sind nicht im Preis enthalten.
Variante wählen:
Einzelne Varianten können preislich abweichen
Wählen Sie die Menge und Größe der Verpackung
Produktcode:
Produkteigenschaften
[PIM] ograniczniki-przepiec #93
- Anwendung AC (Netz)
- Überspannungsschutz-Typ (SPD-Klasse) T2 (C)
- Nennspannung [V] 275V AC
- Polzahl 4P
- Blitzstrom (Iimp/In) [kA] 20 kA
- Marke SIMTEC
- Schutzpegel (Up) [kV] 1,5 kV
Beschreibung
SIMET SIMTEC SM20C 4P – Überspannungsableiter Typ 2 (C) 20kA 1,5kV
SIMET SIMTEC SM20C 4P ist ein vierpoliger Überspannungsableiter Klasse C (Typ 2), der zum Schutz elektrischer Installationen in TN-Netzen vor atmosphärischen und Schaltüberspannungen bestimmt ist. Das Gerät gewährleistet einen Nennableitstoßstrom von 20 kA sowie einen Spannungsschutzpegel unter 1,2 kV und schützt damit effektiv Endverbraucher – von Computer- und Telekommunikationsgeräten bis hin zu Anlagen der Gebäudeautomation. Die modulare Bauweise mit austauschbaren Einsätzen ermöglicht einen schnellen Austausch des beschädigten Elements, ohne das gesamte Gerät zu demontieren, was die Servicezeit verkürzt und die Wartungskosten der Anlage senkt. Der Ableiter benötigt keine Vorsicherungen (Koordinationsdrosseln), was das Schaltschrankschema vereinfacht. Die Montage erfolgt auf einer 35-mm-Hutschiene gemäß EN 60715 – die Standardschnappbefestigung ermöglicht eine Installation in wenigen Sekunden. Grüne Kontrollfenster an jedem Modul erlauben eine sofortige visuelle Überprüfung des Zustands des Ableiters ohne Messgeräte.
Wichtigste Merkmale und Anwendung
- Schutz vor atmosphärischen und Schaltüberspannungen in TN-Netzen
- Modulare Bauweise mit austauschbaren Einsätzen – schneller Service ohne Austausch des gesamten Geräts
- Keine Notwendigkeit von Vorsicherungen (Koordinationsdrosseln) – vereinfachte Montage
- Visuelle Zustandsanzeige jedes Moduls mittels grüner Indikatoren
- Montage auf 35-mm-DIN-Hutschiene gemäß EN 60715 – Standardinstallation im Schaltschrank
Technische Spezifikation
| Elektrische Parameter | |
|---|---|
| Ableiterklasse | C (Typ 2) |
| Anzahl der Pole | 4 |
| Nennbetriebsspannung | 230 V |
| Höchste dauerhafte Betriebsspannung (Uc) | 275 V |
| Nennableitstoßstrom (In) | 20 kA |
| Stoßstrom | 20 kA |
| Spannungsschutzpegel (Up) | < 1,2 kV |
| Ansprechzeit | < 25 ns |
| Betriebsfrequenz | 40–63 Hz |
| Netz | |
| Netztyp | TN |
| Montage und Gehäuse | |
| Montageart | 35-mm-Hutschiene gemäß EN 60715 |
| IP-Schutzart | IP20 |
| Farbe | grau |
| Betriebsbedingungen | |
| Zulässige Luftfeuchtigkeit | < 95% |
| Handelsdaten | |
| Hersteller | SIMET |
| Modell | SM20C 4P |
| Gewicht | 0,2 kg |
| EAN | 5907813217296 |
Downloads
Product card 85102000.pdf
838.43 kB
Produktkarte 85102000
