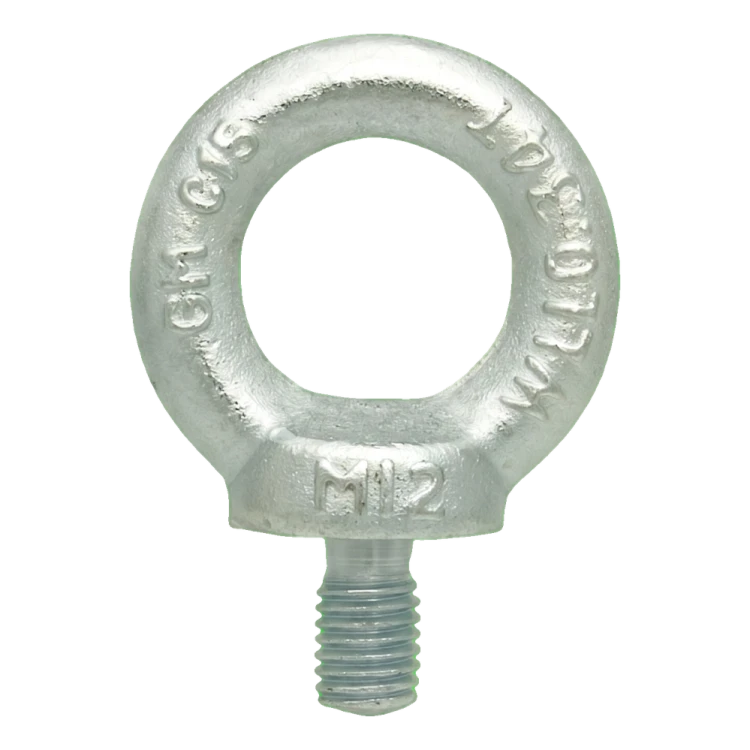

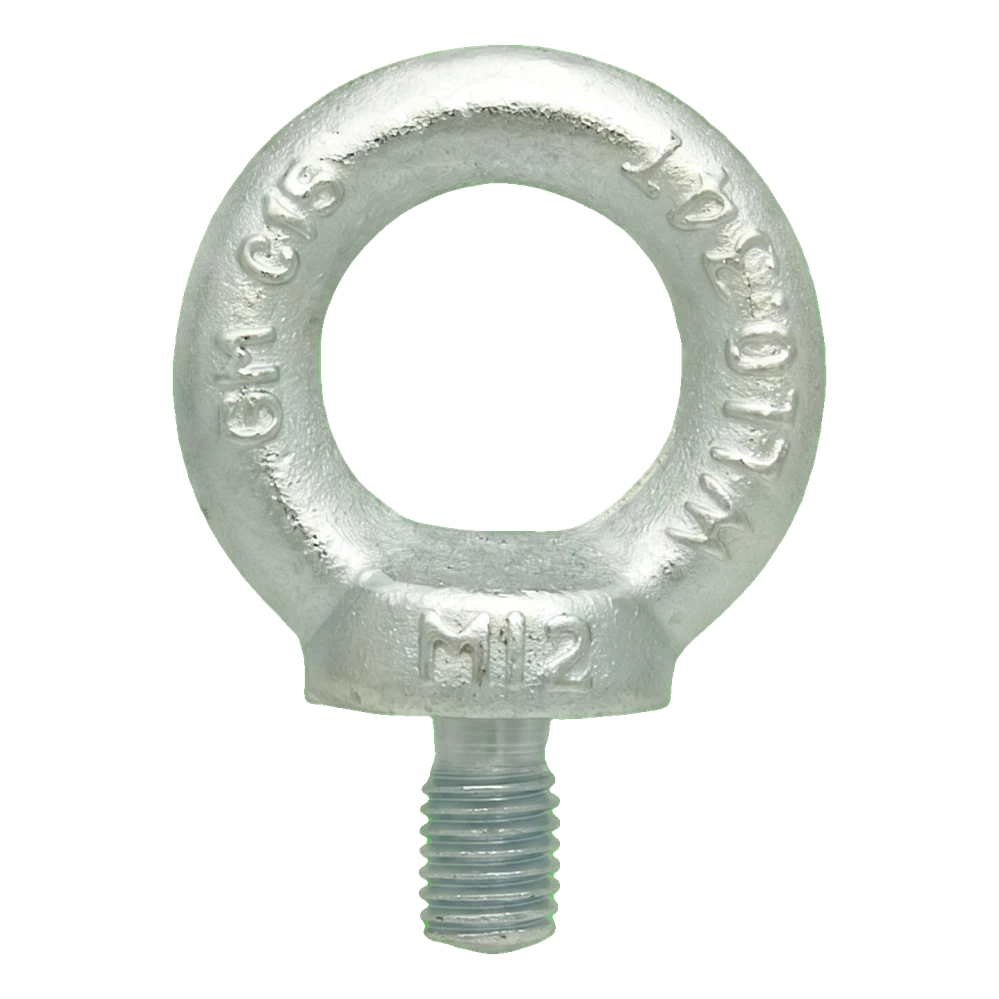

Ringschraube verzinkt M6 DIN 580 – Stahl C15

Ringschraube zur Herstellung eines Befestigungspunkts in einer Gewindebohrung; Ringöse mit Bund, Stahl C15 verzinkt

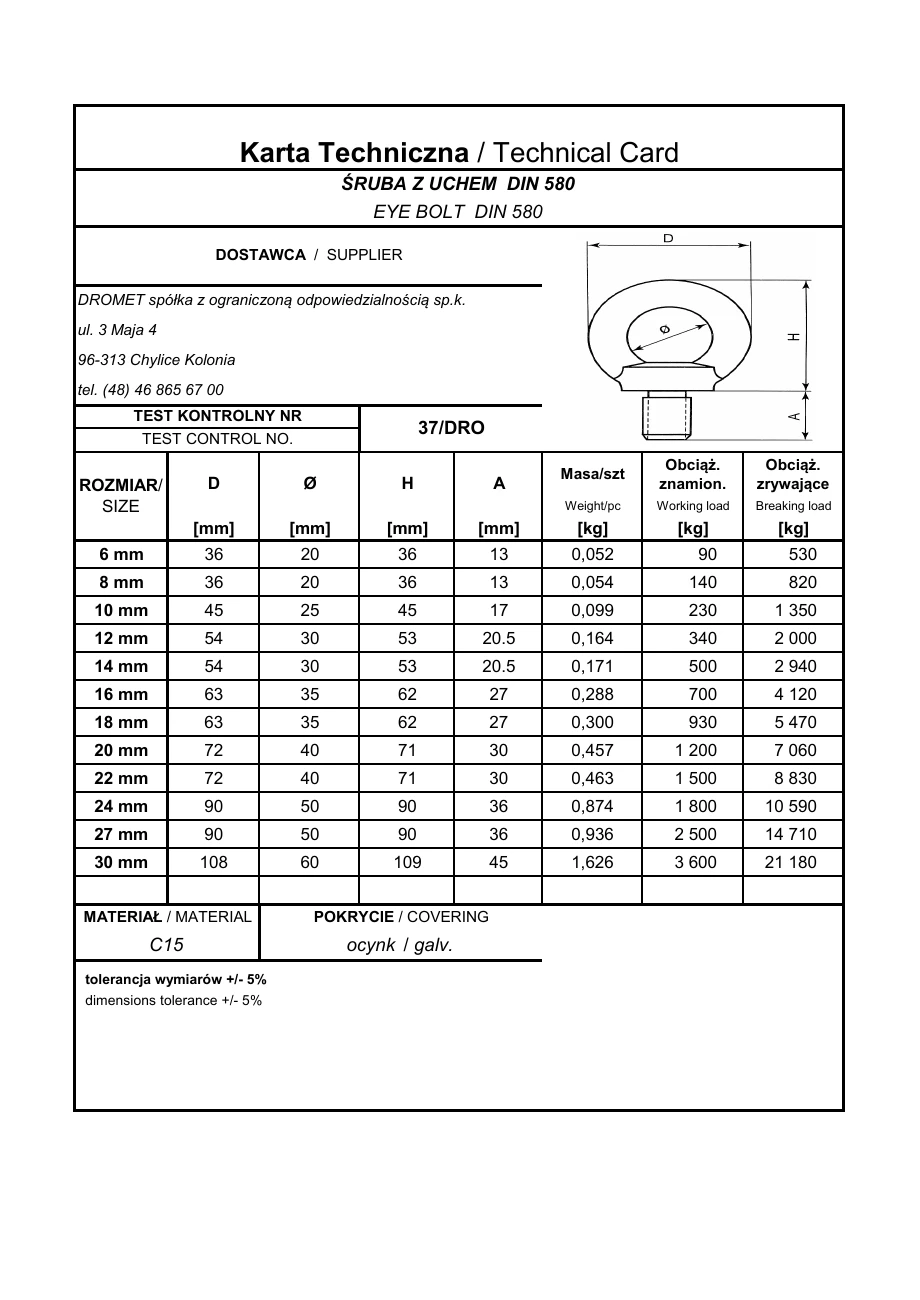

Maßzeichnung in voller Größe öffnen

Über das Produkt

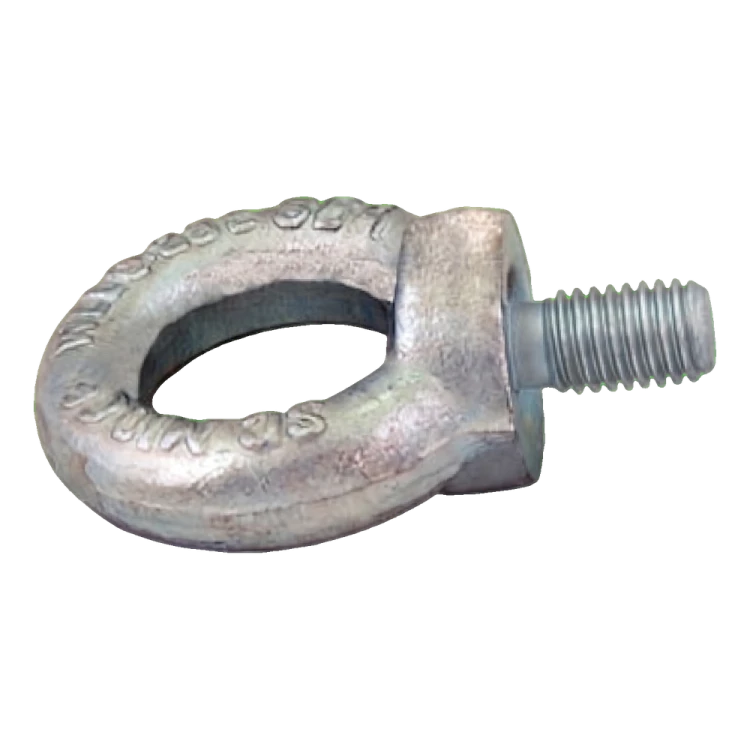

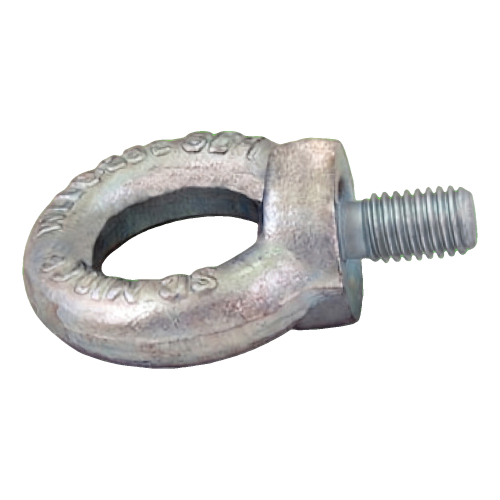

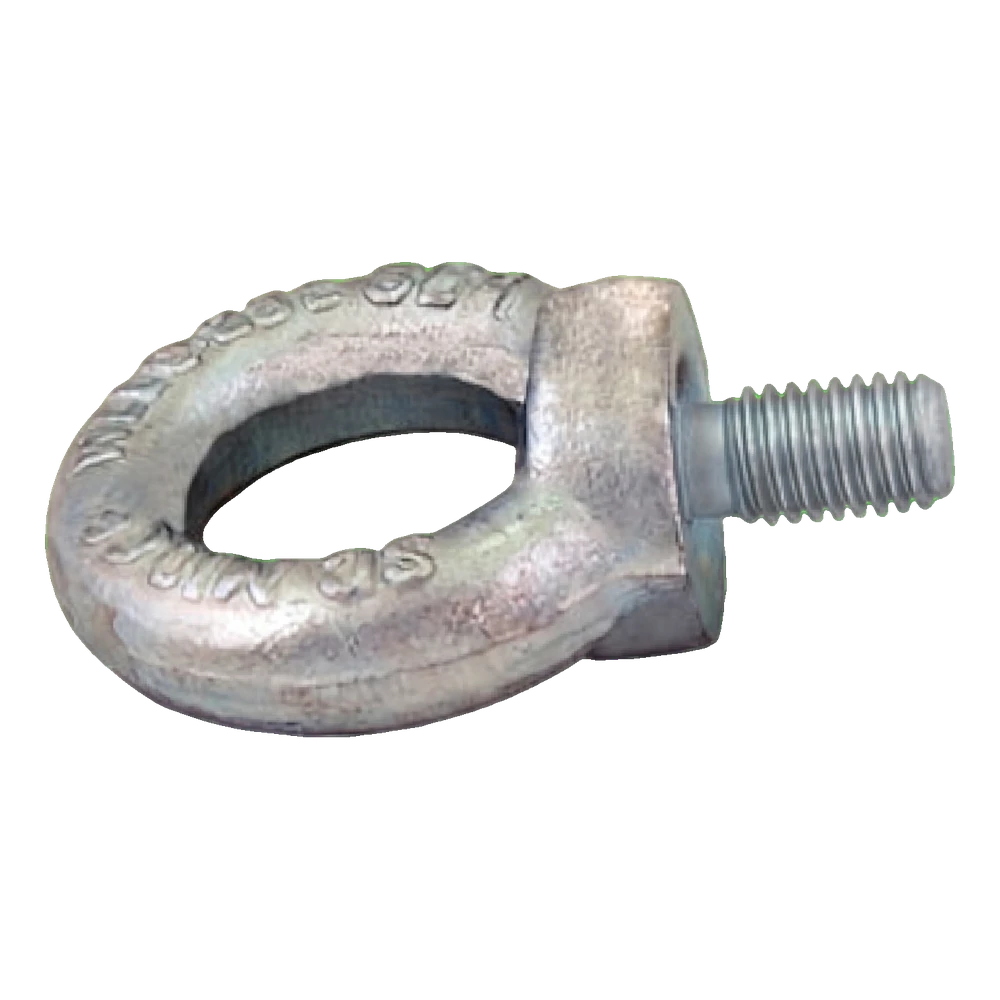

Die Ringschraube dient zur Herstellung eines Befestigungspunkts für Seile, Ketten und Zubehör in einer Gewindebohrung. Sie verfügt über eine Ringöse mit Bund sowie ein Gewinde, das in die Bohrung eingeschraubt wird. Das Produkt entspricht der Norm DIN 580.

Das Gewinde der Schraube ist M6 – die Gewindebohrung muss das gleiche Gewinde aufweisen. Die Gewindelänge A der Schraube beträgt 13 mm; das Gewinde in der Bohrung muss mindestens ebenso lang sein. Der Außendurchmesser D der Ringöse beträgt 36 mm, der Innendurchmesser Ø der Ringöse 20 mm. Die Höhe H beträgt 36 mm. Dies sind Nennwerte gemäß dem Herstellerdatenblatt (Maßtoleranz laut Datenblatt ±5%). Schrauben Sie die Ringschraube ein, bis der Bund vollständig auf der Oberfläche aufliegt – der Bund muss vollflächig anliegen. Richten Sie die Ringöse vor dem Einhängen des Seils oder der Kette so aus, dass die Belastungsrichtung in der Ringebene liegt.

Werkstoff: Stahl C15. Beschichtung: verzinkt. Die Zinkbeschichtung schützt den Stahl unter üblichen Bedingungen vor Korrosion; wählen Sie bei Kontakt mit Salz, Chemikalien oder dauerhafter Feuchtigkeit eine den Umgebungsbedingungen entsprechende Ausführung. Die Nennlast von 90 kg gemäß dem Herstellerdatenblatt gilt für ein ordnungsgemäß eingeschraubtes Element. Bei Schrägzug zur Achse ist die zulässige Belastung geringer; die zulässige Arbeitslast für den konkreten Einsatz wird durch die Planung festgelegt. Die Bruchlast beträgt 530 kg und ist keine zulässige Arbeitslast. Verwenden Sie das Element nicht zum Heben von Personen.

Abmessungen laut Datenblatt

Werkstoff und Festigkeit

Verkaufseinheit

Auswahl und Montage

• ✓Prüfen Sie das Gewinde in der Bohrung: Es muss dem Schraubengewinde M6 entsprechen und mindestens 13 mm lang sein.
• ✓Schrauben Sie die Ringschraube ein, bis der Bund vollständig auf der Oberfläche aufliegt – der Bund muss vollflächig anliegen.
• ✓Richten Sie die Ringöse vor dem Einhängen des Seils oder der Kette so aus, dass die Belastungsrichtung in der Ringebene liegt.
