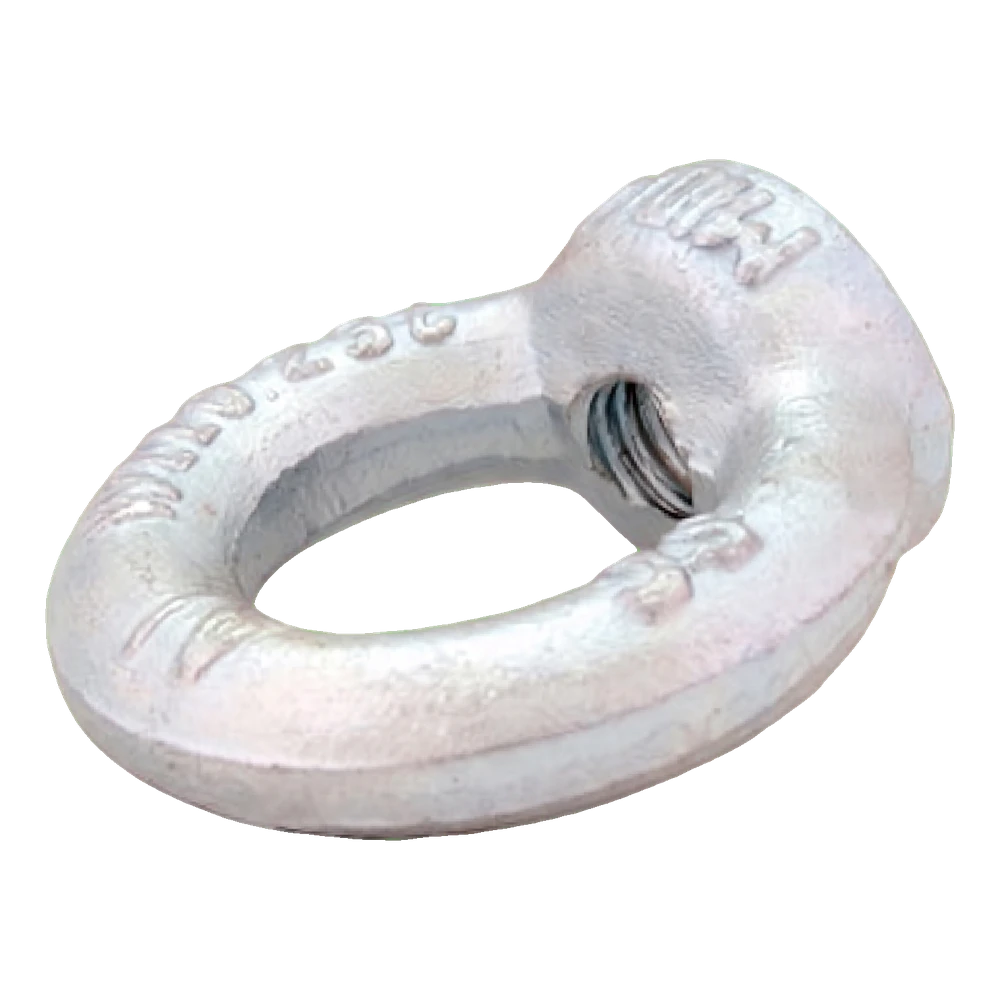

Ringmutter verzinkt M14 DIN 582 – Stahl C15

Ringmutter zur Herstellung eines Anschlagpunkts an einer Schraube oder einem Gewindestab; Öse mit Bund, Stahl C15 verzinkt

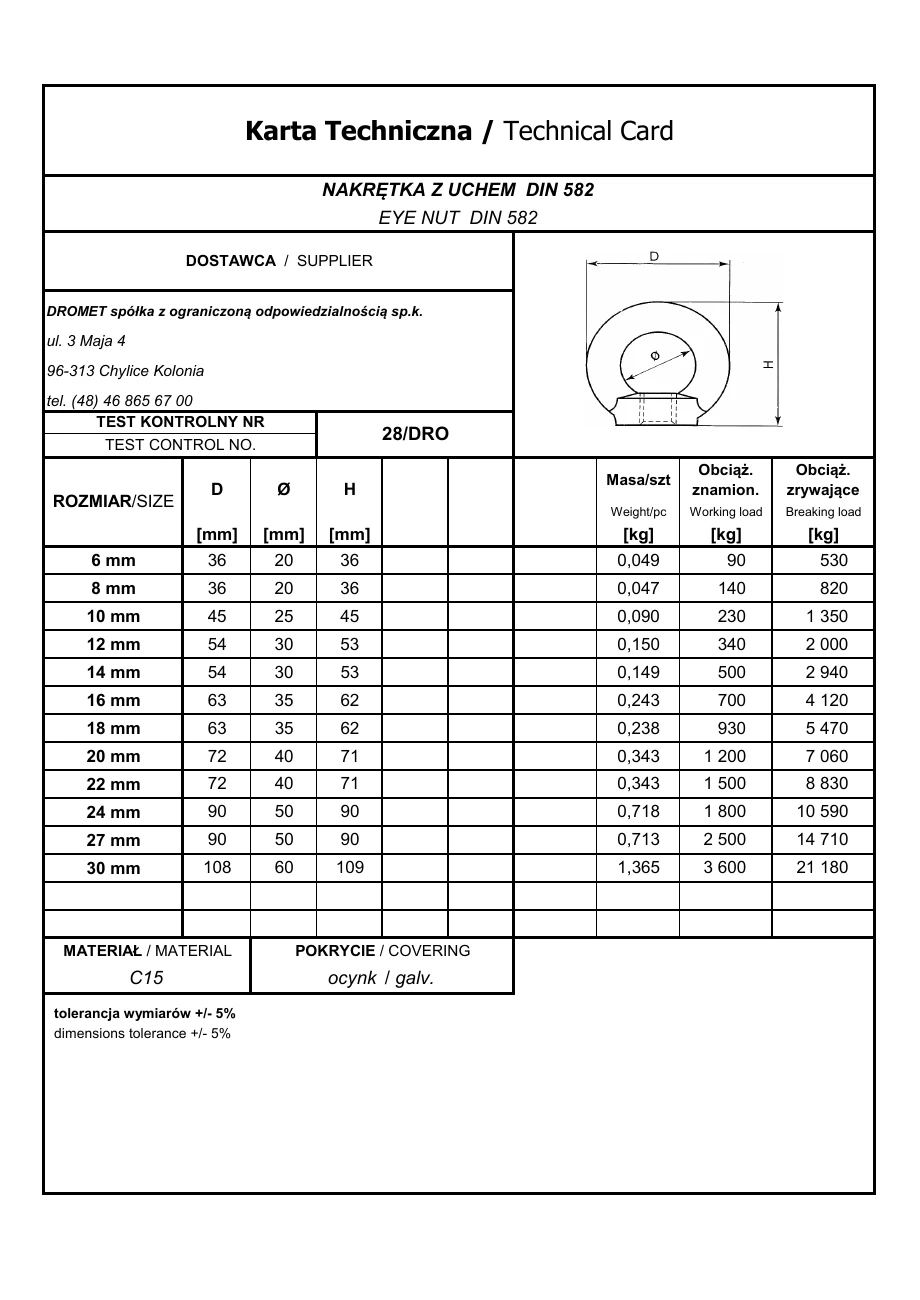

Maßzeichnung in voller Größe öffnen

Über das Produkt

Die Ringmutter dient zur Herstellung eines Anschlagpunkts an einer Schraube oder einem Gewindestab – für Seile, Ketten und Zubehör. Sie hat ein Gewinde zum Aufschrauben auf eine Schraube oder einen Gewindestab sowie eine Öse mit Bund.

Das Gewinde M14 muss dem Gewinde der Schraube oder des Gewindestabs entsprechen. Der Außendurchmesser der Öse D beträgt 54 mm, der Innendurchmesser der Öse Ø beträgt 30 mm. Die Höhe H beträgt 53 mm. Dies sind Nennwerte gemäß dem Datenblatt des Herstellers. Die Norm der Mutter ist DIN 582. Schrauben Sie die Mutter bei der Montage so weit auf, bis der Bund vollständig auf der Oberfläche aufliegt. Richten Sie die Öse vor dem Einhängen eines Seils oder einer Kette in der Ebene der Belastungsrichtung aus.

Werkstoff: Stahl C15. Beschichtung: verzinkt. Die Zinkbeschichtung schützt den Stahl unter üblichen Bedingungen vor Korrosion; wählen Sie bei Kontakt mit Salz, Chemikalien oder dauerhafter Feuchtigkeit eine den Umgebungsbedingungen entsprechende Ausführung. Die Nenntragfähigkeit von 500 kg gemäß dem Datenblatt des Herstellers gilt für ein ordnungsgemäß aufgeschraubtes Bauteil. Bei Zug unter einem Winkel zur Achse ist die zulässige Belastung geringer; die Arbeitslast für den konkreten Einsatz wird durch die Planung festgelegt. Die im Datenblatt des Herstellers angegebene Bruchlast von 2940 kg ist keine Arbeitslast. Verwenden Sie das Bauteil nicht zum Heben von Personen.

Abmessungen laut Datenblatt

Werkstoff und Festigkeit

Verkaufseinheit

Auswahl und Montage

• ✓Prüfen Sie das Gewinde der Schraube oder des Gewindestabs: Es muss dem Gewinde der Mutter M14 entsprechen.
• ✓Schrauben Sie die Mutter so weit auf, bis der Bund vollständig auf der Oberfläche aufliegt.
• ✓Richten Sie die Öse vor dem Einhängen eines Seils oder einer Kette in der Ebene der Belastungsrichtung aus.
