Ringmutter verzinkt M10 DIN 582 – Stahl C15

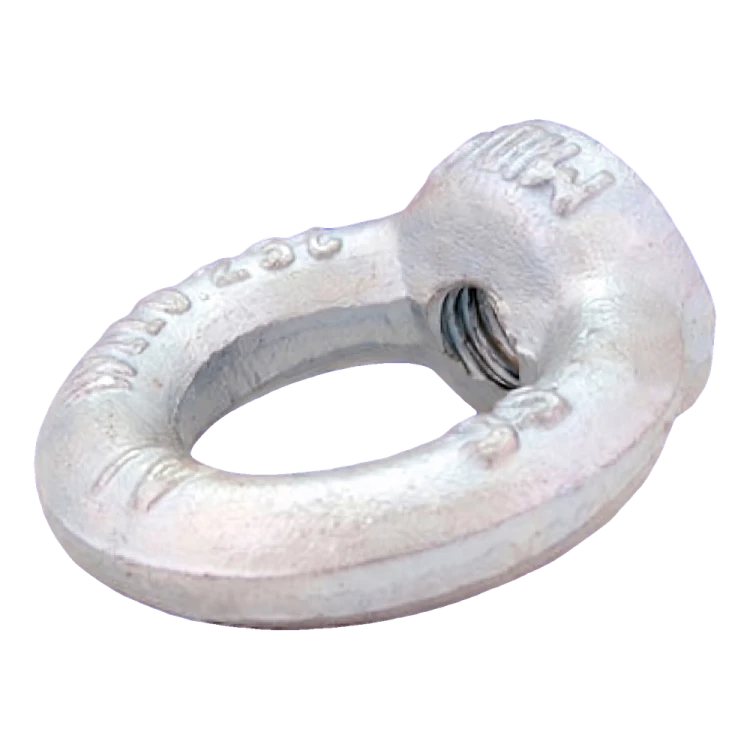

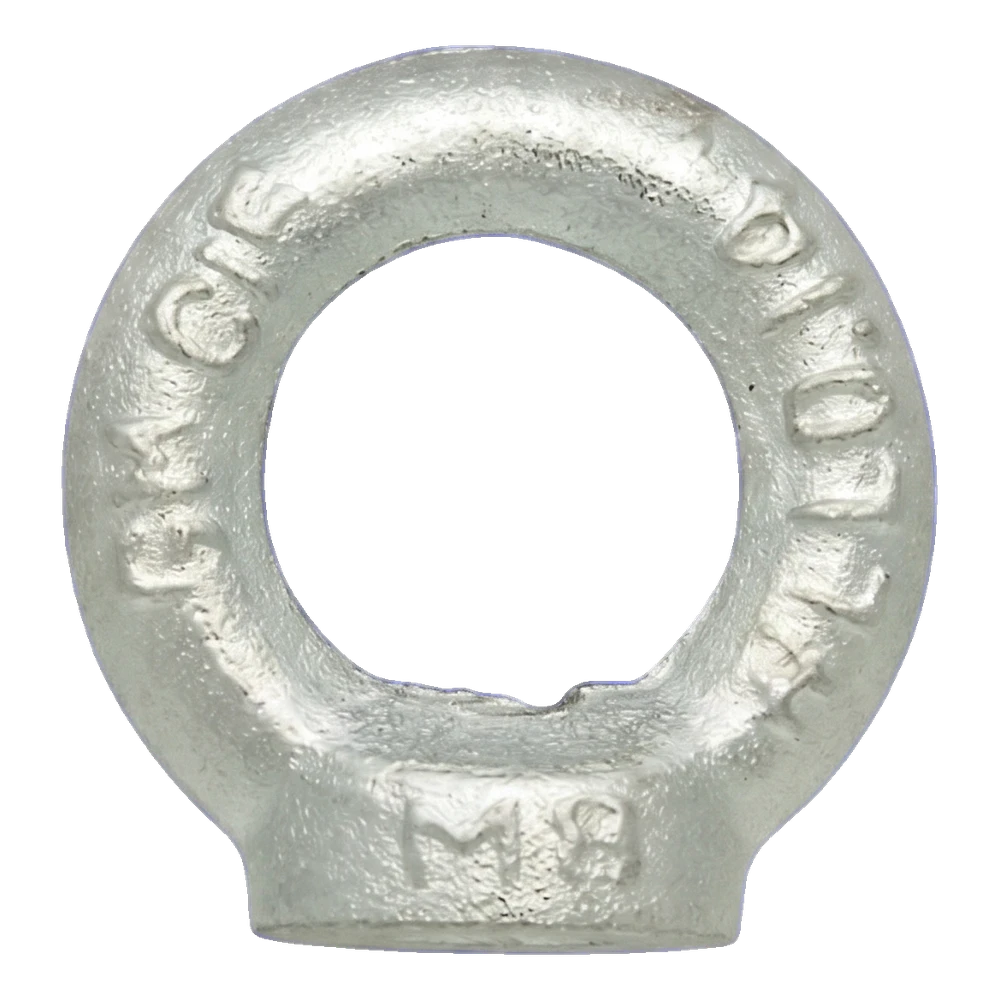

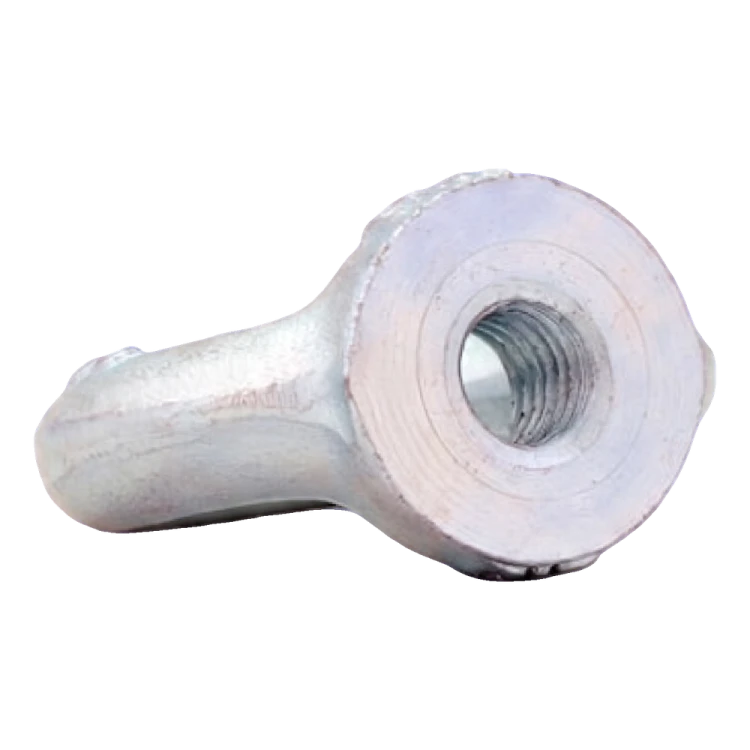

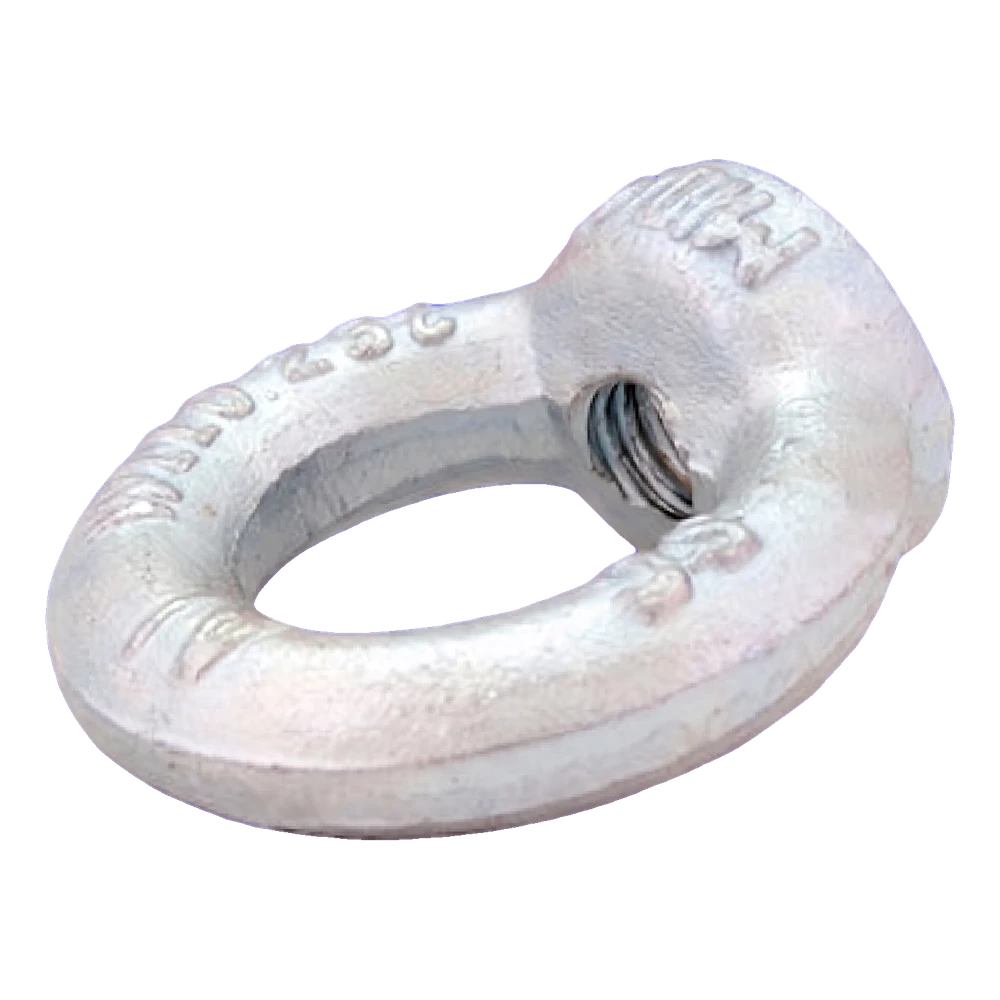

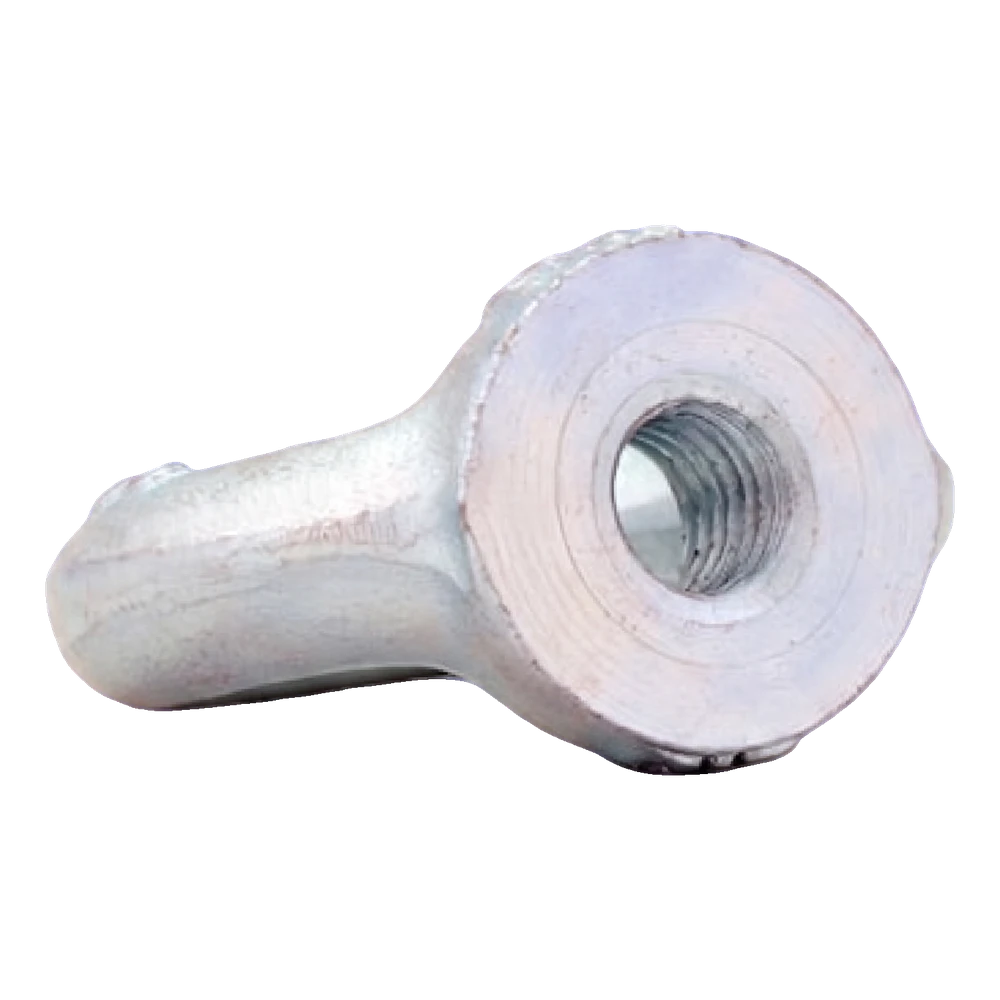

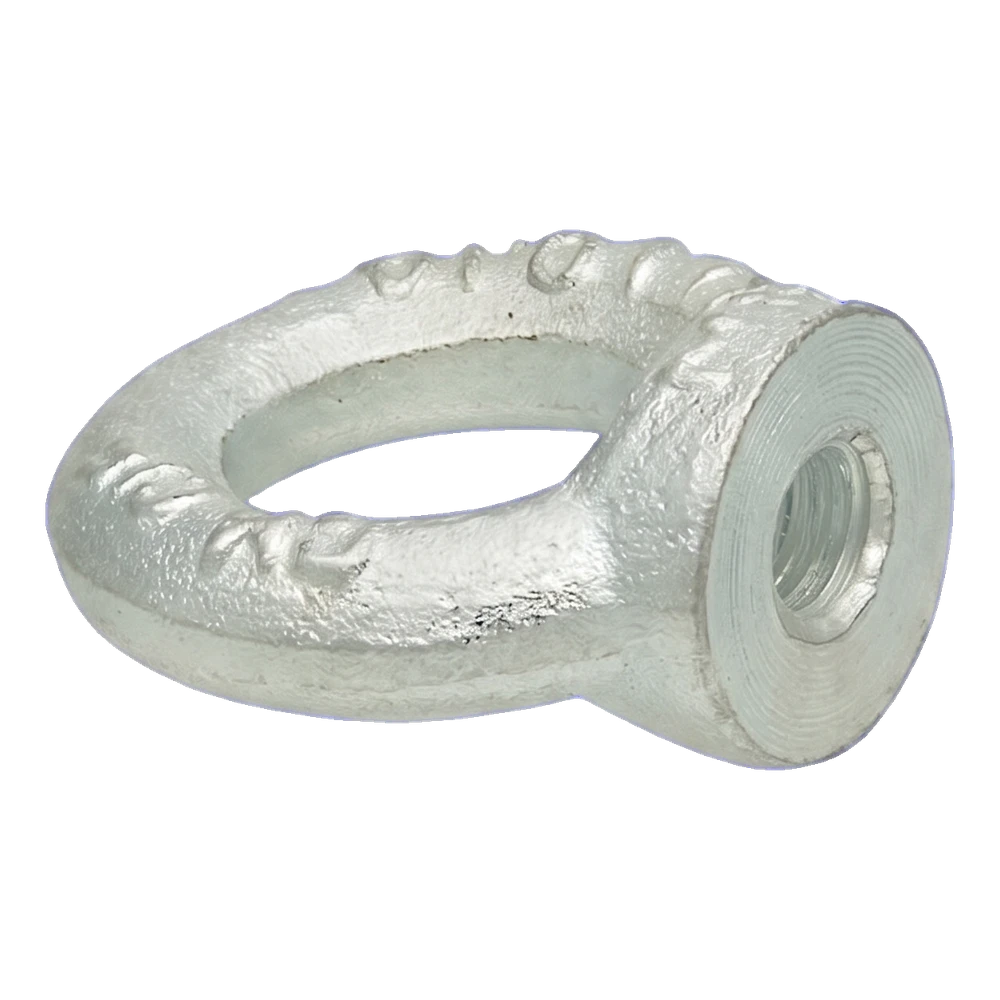

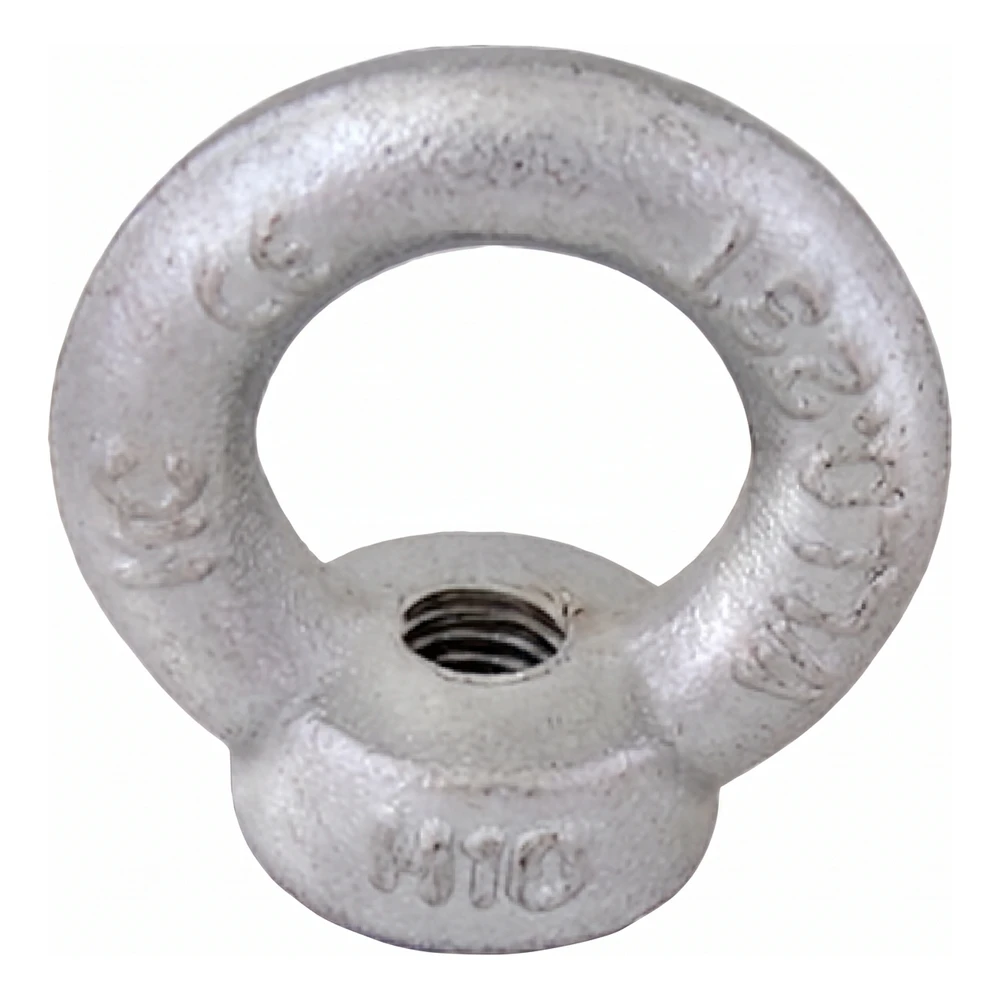

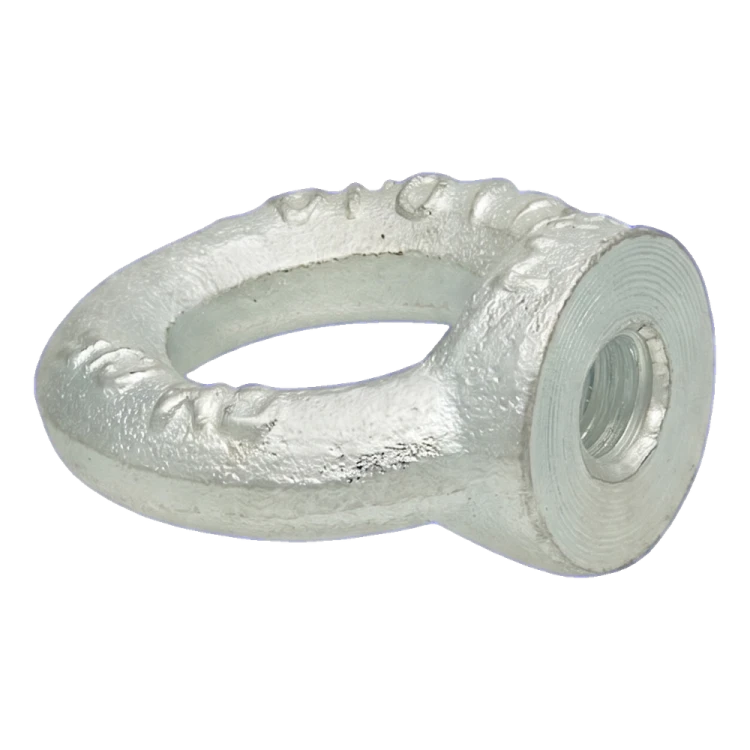

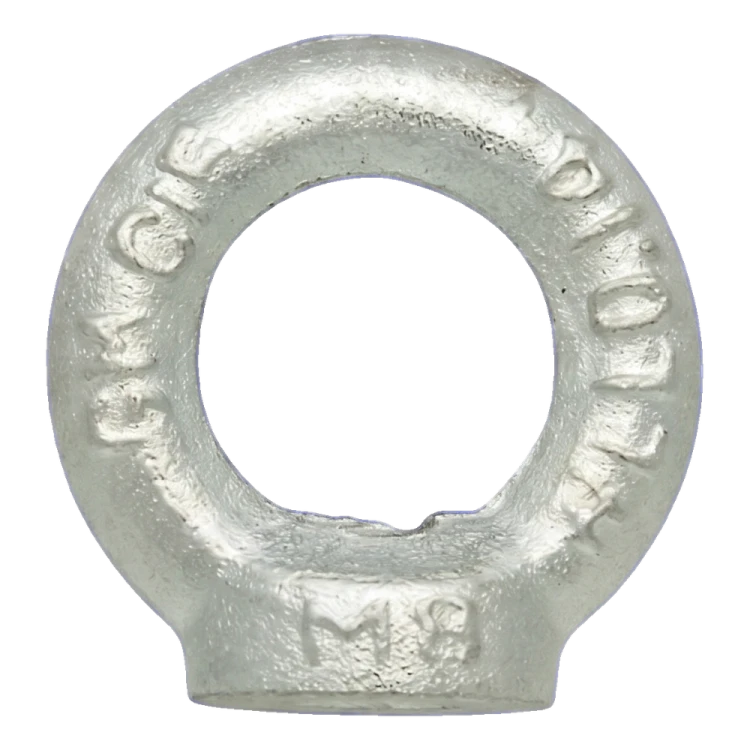

Ringmutter zur Herstellung eines Anschlagpunkts an einer Schraube oder einem Gewindestab; Öse mit Bund, Stahl C15 verzinkt

Maßzeichnung in voller Größe öffnen

Über das Produkt

Die Ringmutter dient zur Herstellung eines Anschlagpunkts an einer Schraube oder einem Gewindestab – für Seile, Ketten und Zubehör. Sie hat ein Gewinde zum Aufschrauben auf eine Schraube oder einen Gewindestab sowie eine Öse mit Bund.

Das Gewinde M10 muss dem Gewinde der Schraube oder des Gewindestabs entsprechen. Der Außendurchmesser der Öse D beträgt 45 mm, der Innendurchmesser der Öse Ø beträgt 25 mm. Die Höhe H beträgt 45 mm. Dies sind Nennwerte gemäß dem Datenblatt des Herstellers. Die Norm der Mutter ist DIN 582. Schrauben Sie die Mutter bei der Montage so weit auf, bis der Bund vollständig auf der Oberfläche aufliegt. Richten Sie die Öse vor dem Einhängen eines Seils oder einer Kette in der Ebene der Belastungsrichtung aus.

Werkstoff: Stahl C15. Beschichtung: verzinkt. Die Zinkbeschichtung schützt den Stahl unter üblichen Bedingungen vor Korrosion; wählen Sie bei Kontakt mit Salz, Chemikalien oder dauerhafter Feuchtigkeit eine den Umgebungsbedingungen entsprechende Ausführung. Die Nenntragfähigkeit von 230 kg gemäß dem Datenblatt des Herstellers gilt für ein ordnungsgemäß aufgeschraubtes Bauteil. Bei Zug unter einem Winkel zur Achse ist die zulässige Belastung geringer; die Arbeitslast für den konkreten Einsatz wird durch die Planung festgelegt. Die im Datenblatt des Herstellers angegebene Bruchlast von 1350 kg ist keine Arbeitslast. Verwenden Sie das Bauteil nicht zum Heben von Personen.

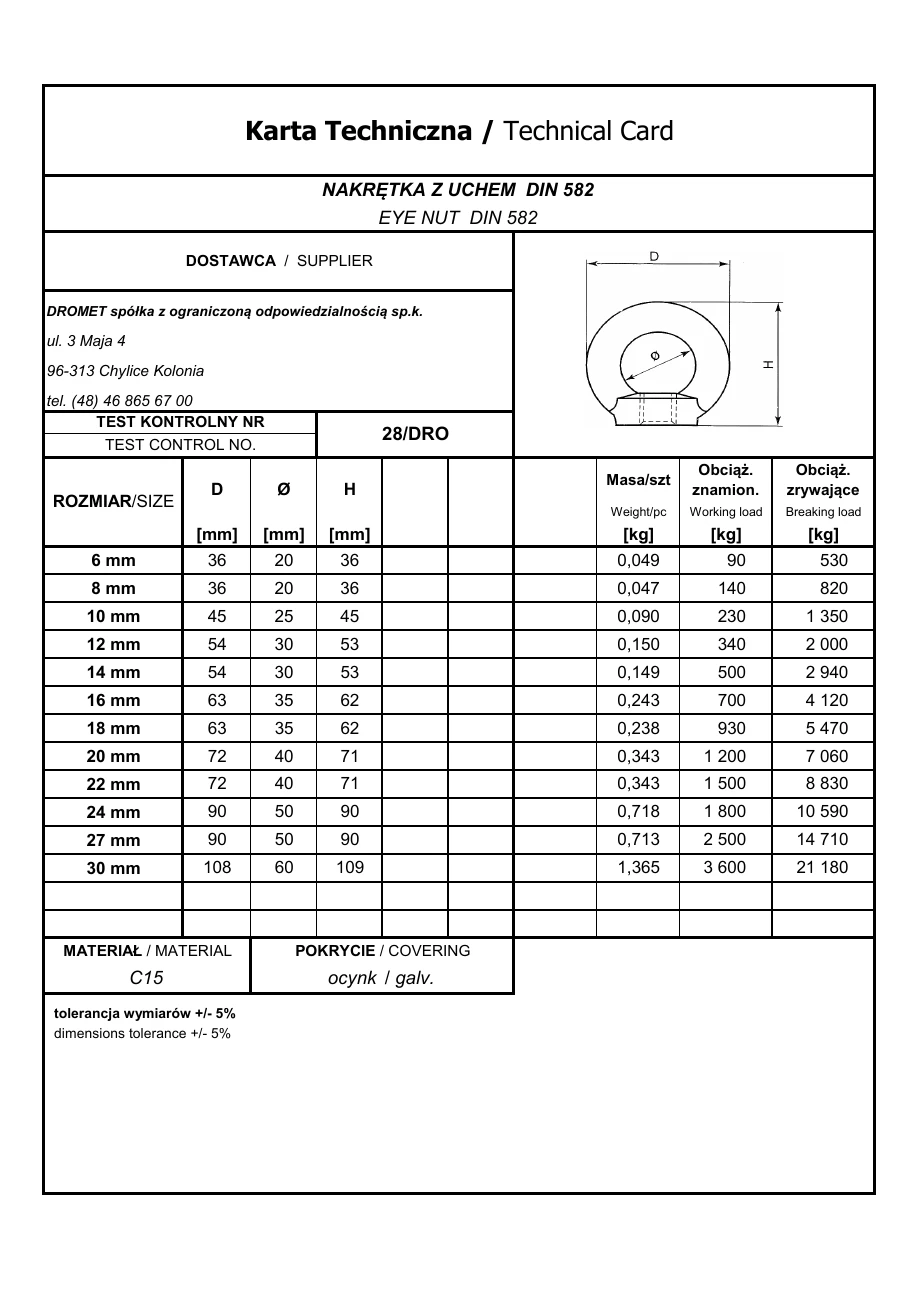

Abmessungen laut Datenblatt

Werkstoff und Festigkeit

Verkaufseinheit

Auswahl und Montage

• ✓Prüfen Sie das Gewinde der Schraube oder des Gewindestabs: Es muss dem Gewinde der Mutter M10 entsprechen.
• ✓Schrauben Sie die Mutter so weit auf, bis der Bund vollständig auf der Oberfläche aufliegt.
• ✓Richten Sie die Öse vor dem Einhängen eines Seils oder einer Kette in der Ebene der Belastungsrichtung aus.
