0,36 €
0,30 €
Punkthalter für Glas 8-16,76mm Ø 48/26/M10x38 AISI304 mit Schlüssel Flachsystem satin
product unavailable
Zur Wunschliste hinzufügen
Beschreibung

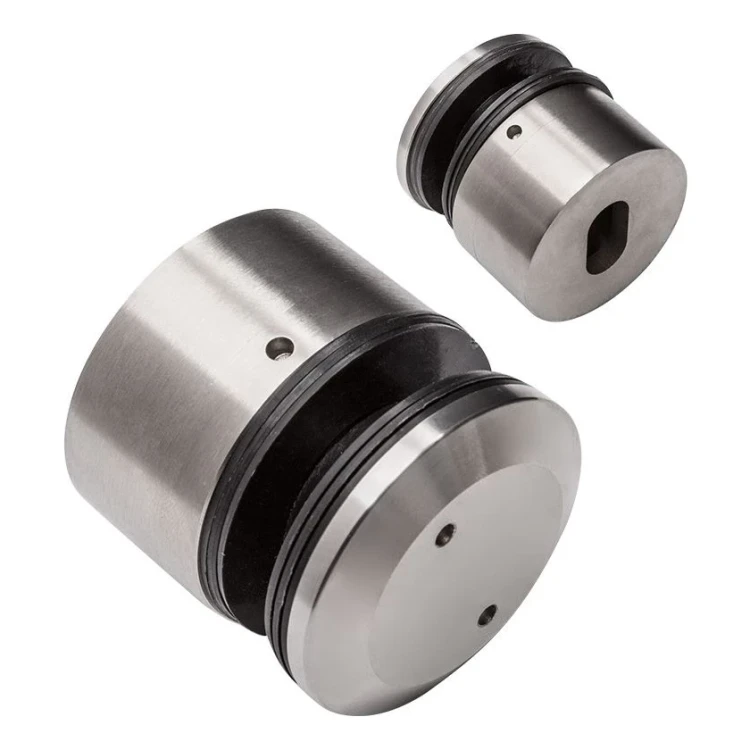

Punkthalter für Glas Ø 48 mm AISI 304 – Flachsystem, satin
Runder Punkthalter Ø 48 mm zur Befestigung von Glas in Edelstahlgeländern — konzipiert für die Montage auf ebenen Oberflächen. Hergestellt aus rostfreiem Stahl AISI 304 in satinierter Ausführung, verbindet er Ästhetik mit hoher Korrosionsbeständigkeit. Dank des Schlüsselsystems (Bolzenlöcher Ø 3,20 mm) gewährleistet er eine sichere und verstellbare Befestigung von Glasscheiben mit einer Dicke von 8 bis 16,76 mm.
Konstruktion und Funktionsprinzip

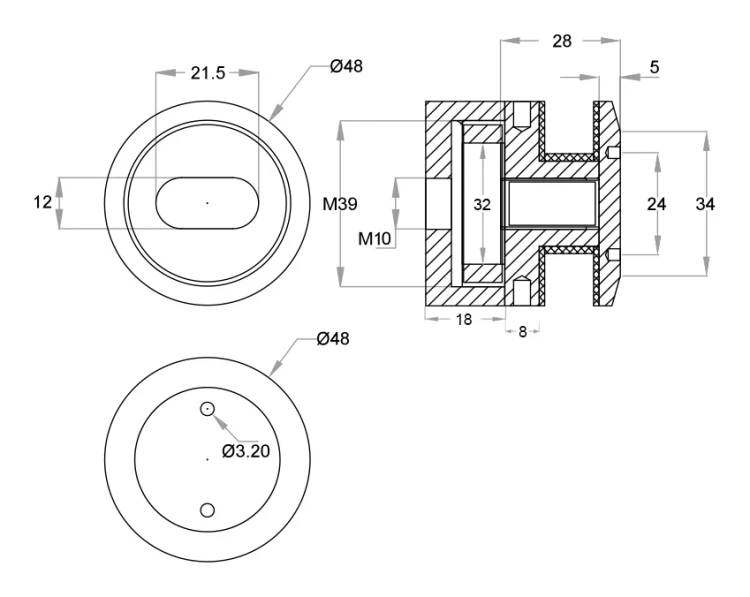

Der Halter besteht aus einer Montagebasis mit Innengewinde M10 (zur Befestigung an der Tragkonstruktion) und einer Druckmutter, die auf das Gewinde M39 aufgeschraubt wird und das Glas durch Gummidichtungen anpresst. Das Montageloch in der Basis hat eine Bohnenform (21,5 × 12 mm), was eine Positionsregulierung bei der Montage ermöglicht. Der Innendurchmesser der Basis beträgt 32 mm, und der Lochabstand für den Schlüssel in der Mutter — 24 mm.
Abmessungen und technische Parameter
- Außendurchmesser: Ø 48 mm
- Innengewinde (Befestigung an Konstruktion): M10
- Gehäusegewinde (Basis–Mutter): M39
- Tiefe der Basis: 18 mm
- Länge des Distanzstücks: 8 mm
- Montageabstand (Basis–Mutter): 28 mm
- Dicke der Druckmutter: 5 mm
- Durchmesser der Mutterunterdrehung: 34 mm
- Innendurchmesser der Basis: 32 mm
- Montageloch (Bohnenform): 21,5 × 12 mm
- Lochabstand für Schlüssel: 24 mm
- Durchmesser der Schlüssellöcher: Ø 3,20 mm
- Dicke des zu befestigenden Glases: 8–16,76 mm
- Material: rostfreier Stahl AISI 304
- Oberflächenausführung: satin
- Montagesystem: flach (auf ebener Oberfläche)
- Gewicht: 0,4 kg
- EAN: 5903313206242
Anwendung
Der Halter ist für die professionelle Montage von Glaspaneelen in Geländern, Vorhangfassaden und Trennwänden aus gehärtetem oder laminiertem Glas bestimmt. Das Flachsystem ermöglicht die direkte Montage an Pfosten, Stahlprofilen oder anderen Konstruktionselementen mit ebener Oberfläche. Die satinierte Ausführung harmoniert perfekt mit typischen Geländern aus gebürstetem Edelstahl.
Technische Daten
| Material | AISI 304 |
| Oberfläche | Satin |
| Montagesystem | Flach |
| Glasstärke [mm] | 8-16,76 |
