Punktbefestigungshalter Glas 8-16,76mm Ø 48/26/M10x38 mit Innensechskant AISI304 satiniert flaches System
product unavailable
Zur Wunschliste hinzufügen
Beschreibung

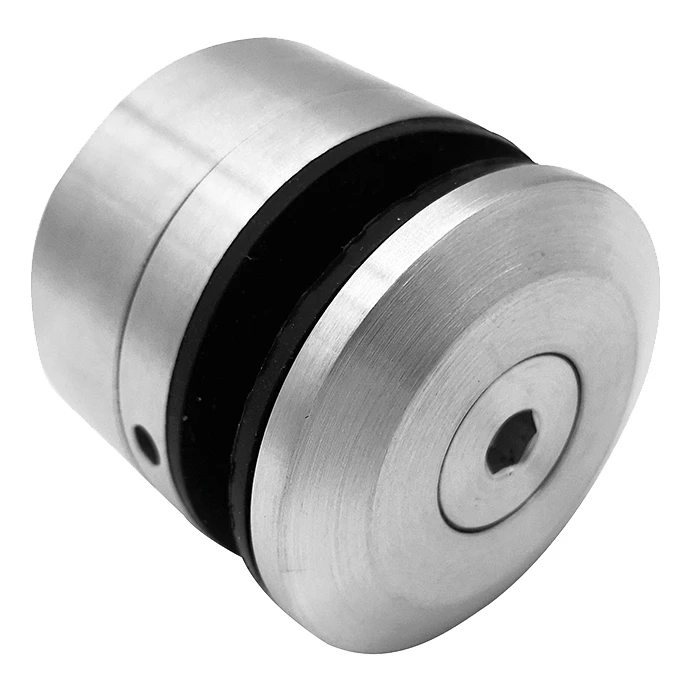

Punktbefestigungshalter für Glas Ø 48 mm AISI 304 satiniert – flaches System
Runder Punktbefestigungshalter Ø 48 mm zur Befestigung von Glas in Edelstahlbalustradensystemen — entwickelt für die Montage auf flachen Oberflächen. Gefertigt aus Edelstahl AISI 304 mit satinierter Oberfläche, was hohe Korrosionsbeständigkeit und einen ästhetischen, gedämpften Erscheinungsbild gewährleistet. Der Halter unterstützt Glasstärken von 8 bis 16,76 mm und eignet sich somit sowohl für gehärtete als auch für laminierte Glasscheiben.
Konstruktion und Montage
Der Halter verfügt über eine zweiteilige Konstruktion mit Gummidichtungen, die die Glasscheibe vor mechanischen Beschädigungen schützen und eine stabile, spielfreie Befestigung gewährleisten. Die Montage erfolgt mit Innensechskant, was ein präzises Anziehen ermöglicht und eine schnelle Installation ohne Spezialwerkzeuge erlaubt. Das Befestigungselement ist mit einem M10-Gewinde zur Verbindung mit einem in der Tragkonstruktion verankerten Anker ausgestattet. Das zentrale Langloch mit den Abmessungen 21,5 × 12 mm ermöglicht die Positionsregulierung des Halters während der Montage, was besonders beim vertikalen Ausrichten von Glasscheiben nützlich ist.
Abmessungen und technische Spezifikation
- Außendurchmesser: Ø 48 mm
- Befestigungsgewinde: M10
- Länge des Gewindeschafts: 38 mm
- Glasstärke: 8–16,76 mm
- Erforderliche Bohrung im Glas: Ø 20 mm
- Langloch (Regulierung): 21,5 × 12 mm
- Grundplattendicke: 3 mm
- Tiefe des zylindrischen Teils: 10 mm
- Tiefe der inneren Stufe: 5 mm
- Material: Edelstahl AISI 304
- Oberflächenbehandlung: satiniert
- Montagesystem: flach (flat)
- Gewicht: 0,42 kg
- Volumen: 281,25 cm³
Anwendung
Der Halter ist hauptsächlich für Glasbalustradensysteme vorgesehen, die auf flachen Oberflächen montiert werden — Pfosten, Wände, Stahlprofile. Dank des universellen Glasstärkenbereichs (8–16,76 mm) kann er sowohl mit einschichtigen gehärteten als auch mit mehrschichtigen laminierten Glasscheiben (z.B. 2×8,38 mm = 16,76 mm) verwendet werden. Die satinierte Oberfläche harmoniert perfekt mit anderen Elementen von Balustradensystemen aus gebürstetem Edelstahl und bewahrt das einheitliche Erscheinungsbild der gesamten Installation.
Technische Daten
| Material | AISI 304 |
| Oberfläche | Satin |
| Montagesystem | Flach |
| Glasstärke [mm] | 8-16,76 |
