Photovoltaik-Installationskabel H1Z2Z2-K Klasse D 10mm schwarz

Zum Produkt-Feedback

Photovoltaik-Kabel H1Z2Z2-K 1x10 mm² mit verzinnter Kupferader, Klasse Dca-s2,d2,a2 (CPR). Betriebsspannung DC 1,5 kV, Temperaturbereich von -40°C bis +90°C.

Zur vollständigen Beschreibung
mit MwSt. ohne MwSt.
Preis 2,69 €
inkl. 19% MwSt.

Versandkosten sind nicht im Preis enthalten.

m
Verfügbarkeit:
Auf Lager
Lieferzeit: 24 Stunden

Produkteigenschaften

[PIM] Cat 92 #92

  • Anwendung Solar DC
  • Querschnitt [mm²] 10
  • Farbe Schwarz
  • Leitermaterial Kupfer
  • CPR-Klasse D
  • Nagetier­schutz Nein
  • Kabeltyp H1Z2Z2-K
  • Marke MG WIRES

Beschreibung

Solarkabel H1Z2Z2-K 1x10 mm2 schwarz – Klasse Dca (CPR)

Photovoltaik-Kabel H1Z2Z2-K 1x10 mm2 in Schwarz ist ein zuverlässiges Element jeder PV-Anlage. Dank verzinnter Kupferader mit Querschnitt 10 mm2 gewährleistet es geringe Übertragungsverluste selbst auf langen Kabelstrecken – von den Modul-Strings bis zum Wechselrichter.

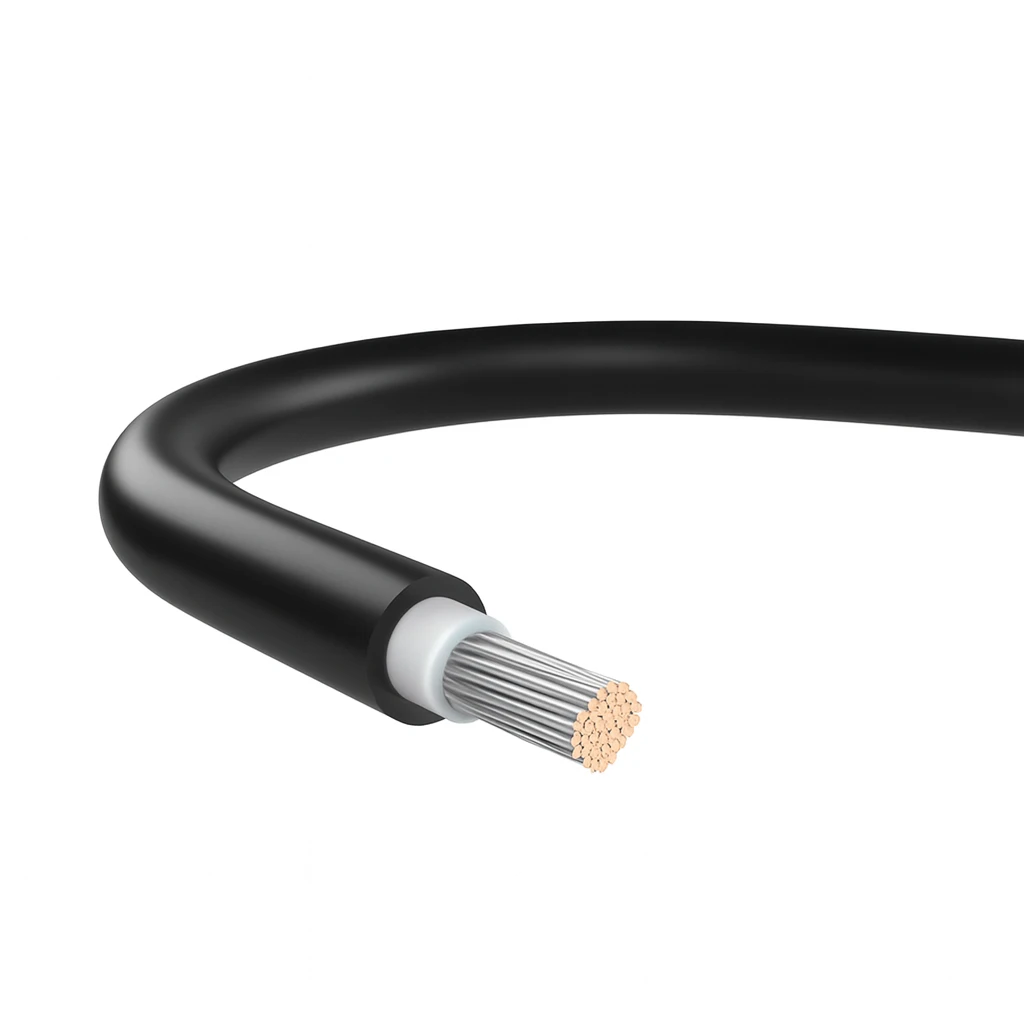

Solarkabel H1Z2Z2-K 10 mm2 schwarz – Gesamtansicht mit Leiterquerschnitt
Solarkabel H1Z2Z2-K 10 mm2 schwarz – Gesamtansicht mit Leiterquerschnitt

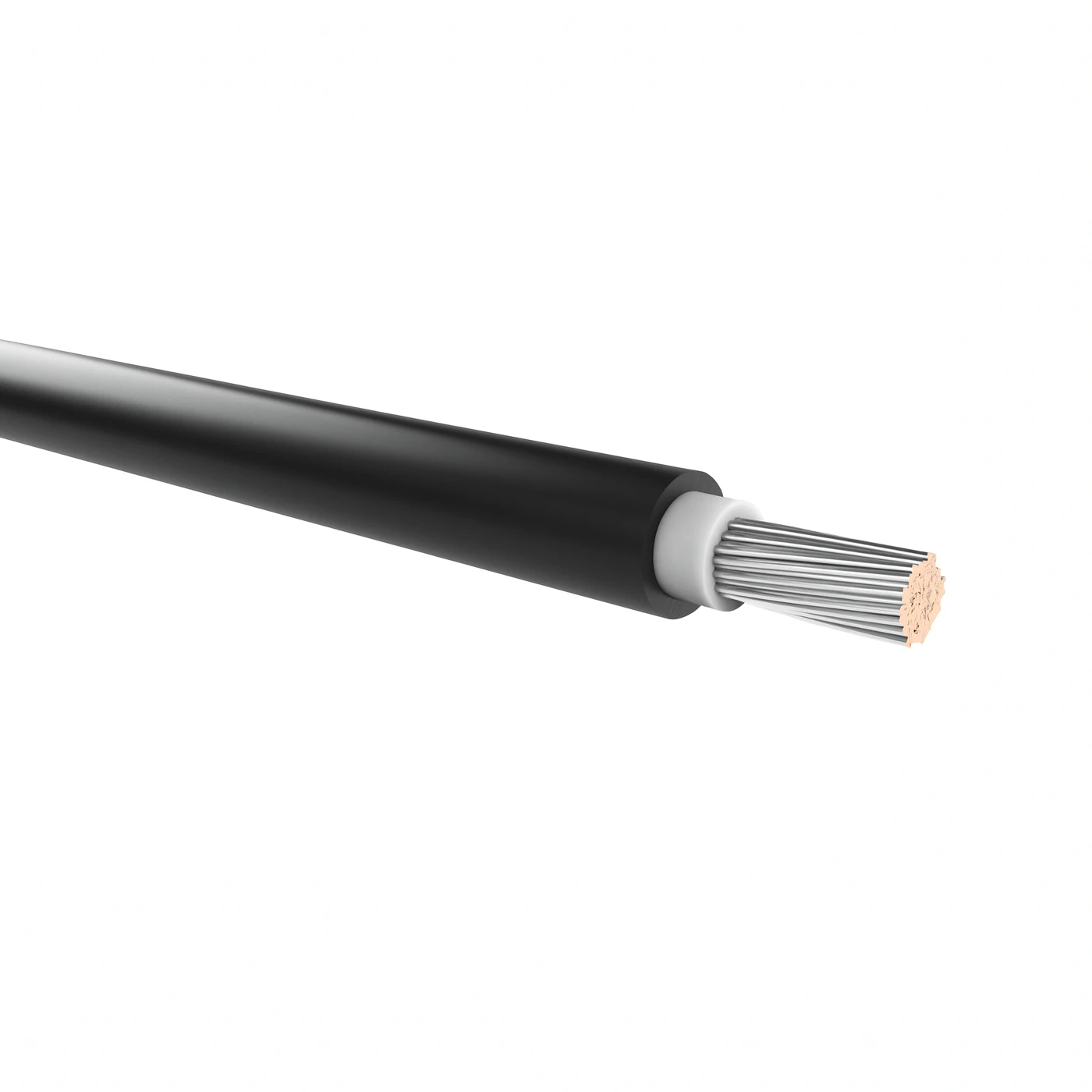

Solarkabel H1Z2Z2-K 10 mm2 schwarz – Nahaufnahme des Querschnitts mit sichtbarer Isolierung und Mantel
Solarkabel H1Z2Z2-K 10 mm2 schwarz – Nahaufnahme des Querschnitts mit sichtbarer Isolierung und Mantel

Das Kabel wird gemäß Norm PN-EN 50618:2015-03 hergestellt und als Dca im Rahmen der CPR-Verordnung klassifiziert, was die Verwendung sowohl in Dachanlagen als auch in großflächigen Freilandkraftwerken ermöglicht.

Kabelaufbau

  • Leiter: mehrdrähtiger verzinnter Kupferleiter, Klasse 5 nach PN-EN 60228 / DIN VDE 0295
  • Isolierung: vernetzter halogenfreier Werkstoff, Farbe weiß
  • Außenmantel: vernetzter halogenfreier Werkstoff, Farbe schwarz
  • Maximaler Außendurchmesser: 8,8 mm
  • Min. Isolationswiderstand bei 20°C: 420 MΩ·km

Elektrische Parameter

  • Nennspannung AC: U0/U = 1,0/1,0 kV
  • Betriebsspannung DC: 1,5 kV (1,8 kV) gemäß EN 50618
  • Prüfspannung: 6 500 V AC (50 Hz)
  • Kurzschlusstemperatur: +250°C (max. 5 s)

Betriebsbedingungen und Haltbarkeit

  • Betriebstemperatur: von -40°C bis +90°C (bis +120°C für 20 000 h)
  • Minimale Verlegetemperatur: -25°C
  • Min. Biegeradius: 4 × Außendurchmesser
  • UV-, Ozon- und Witterungsbeständigkeit: gemäß EN 50618
  • Erhöhte Beständigkeit gegen Hydrolyse, Ammoniak, Säuren und Laugen
  • Erdverlegung möglich: bestätigt durch Prüfungen nach UL 854 (Impact-Resistance und Crushing-Resistance)
  • Voraussichtliche Lebensdauer: 25 Jahre

Brandsicherheit

Das Kabel erfüllt die Anforderungen an Flammwidrigkeit nach EN 60332-1 und IEC 60332-1. Bei Verbrennung entstehen keine aggressiven Rauchgase (Konformität mit PN-EN 61034-2 und PN-EN 60754-2), was in Dachanlagen und innerhalb von Gebäuden von entscheidender Bedeutung ist. Brandverhalten-Klassifizierung: Dca gemäß PN-EN 50575 (CPR).

Anwendung

Das Kabel H1Z2Z2-K 10 mm2 ist für Verbindungen zwischen Photovoltaikmodulen, Modul-Strings sowie für Kabelstrecken zum Wechselrichter bestimmt. Der Querschnitt 10 mm2 eignet sich besonders gut für längere Strecken und höhere Betriebsströme. Die schwarze Farbe erleichtert die Identifizierung des Pluspols (+) in der DC-Installation.

Zusatzoptionen: verfügbar mit Schirm aus CuSn-Drähten sowie Bewehrung aus FeZn-Stahldrähten. Es besteht auch die Möglichkeit, ein Nagerschutzmittel in die Isolierung einzubringen, das Beschädigungen durch Nagetiere und Termiten verhindert.

Kabel nach Maß zugeschnitten – wichtiger Hinweis vor dem Kauf

Wir verkaufen dieses Kabel als Meterware: Es wird von der Trommel oder dem Ring exakt auf die in der Bestellung angegebene Länge abgeschnitten – so zahlen Sie nur für die Menge, die Sie tatsächlich benötigen. Ein nach Ihren Vorgaben zugeschnittener Abschnitt ist eine Sonderanfertigung und daher von der Rückgabe ausgeschlossen – auch vom Widerrufsrecht bei Fernabsatzverträgen. Bitte prüfen Sie vor der Bestellung die benötigte Länge und den Querschnitt sorgfältig.

Ihre Gewährleistungsrechte bleiben davon unberührt: Weist das Kabel einen Mangel auf oder stimmen die gelieferte Länge bzw. der Querschnitt nicht mit der Bestellung überein, melden Sie sich bei uns – wir bearbeiten die Reklamation nach den allgemeinen Bestimmungen.
