Photovoltaik-Installationskabel H1Z2Z2-K Klasse D 10mm rot
product unavailable
Zur Wunschliste hinzufügen
Beschreibung
Solarkabel H1Z2Z2-K 1x10 mm2 rot – Klasse Dca (CPR)
Photovoltaikkabel H1Z2Z2-K 1x10 mm2 in roter Farbe ist ein zuverlässiges Element jeder PV-Anlage. Dank verzinnter Kupferader mit einem Querschnitt von 10 mm2 gewährleistet er minimale Übertragungsverluste selbst bei langen Kabelstrecken – von den Modulsträngen bis zum Wechselrichter.
Das Kabel wird gemäß Norm PN-EN 50618:2015-03 hergestellt und als Dca im Rahmen der CPR-Verordnung klassifiziert, was seine Verwendung sowohl in Dachanlagen als auch in großflächigen Freilandkraftwerken ermöglicht.

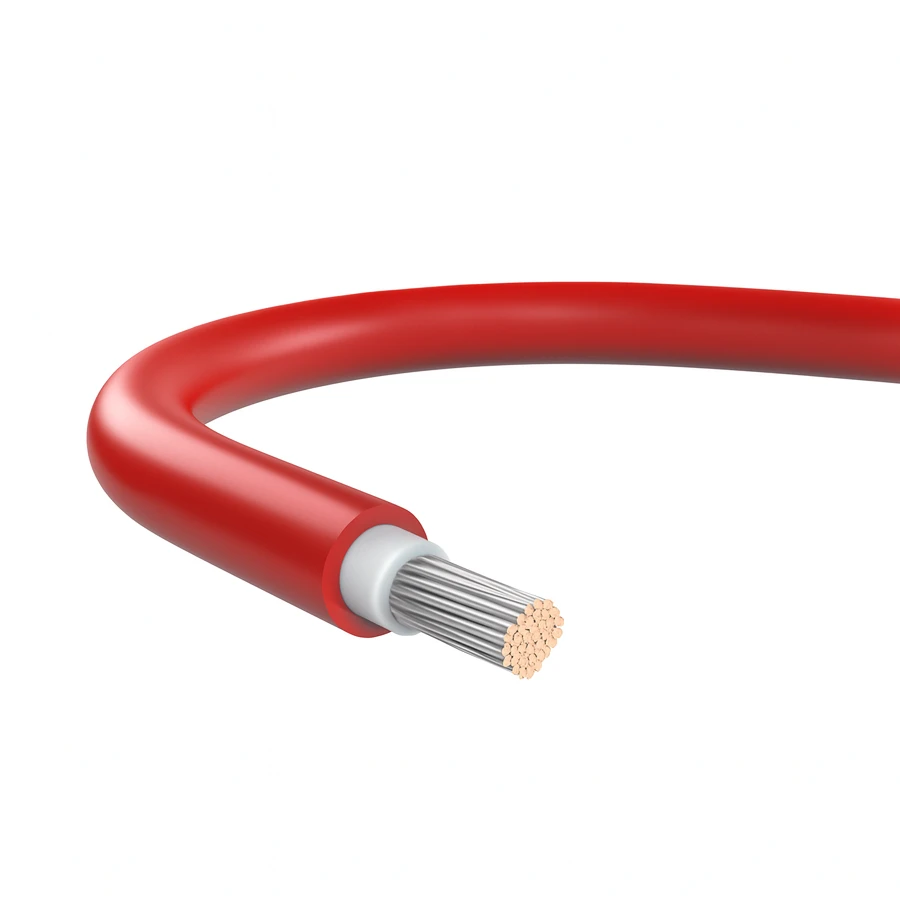

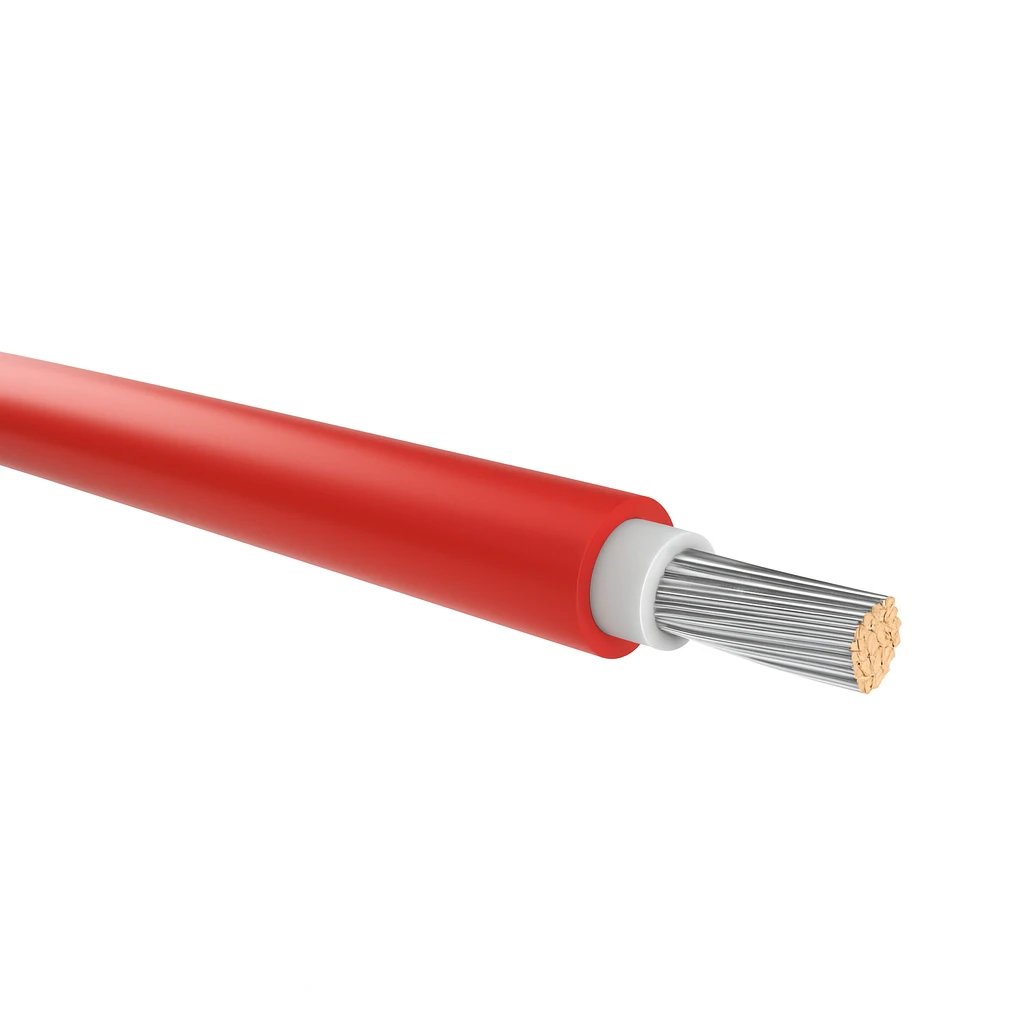

Kabelaufbau
- Leiter: mehrdrähtiger verzinnter Kupferleiter, Klasse 5 nach PN-EN 60228 / DIN VDE 0295
- Isolierung: vernetzter halogenfreier Werkstoff, Farbe weiß
- Außenmantel: vernetzter halogenfreier Werkstoff, Farbe rot
- Maximaler Außendurchmesser: 8,8 mm
- Min. Isolationswiderstand bei 20°C: 420 MΩ·km
Elektrische Parameter
- Nennspannung AC: U0/U = 1,0/1,0 kV
- Betriebsspannung DC: 1,5 kV (1,8 kV) gemäß EN 50618
- Prüfspannung: 6 500 V AC (50 Hz)
- Kurzschlusstemperatur: +250°C (max. 5 s)
Betriebsbedingungen und Haltbarkeit
- Betriebstemperatur: von -40°C bis +90°C (bis +120°C für 20 000 h)
- Minimale Verlegetemperatur: -25°C
- Min. Biegeradius: 4 × Außendurchmesser
- UV-, Ozon- und Witterungsbeständigkeit: gemäß EN 50618
- Erhöhte Beständigkeit gegen Hydrolyse, Ammoniak, Säuren und Laugen
- Erdverlegung möglich: bestätigt durch Prüfungen nach UL 854 (Impact-Resistance und Crushing-Resistance)
- Voraussichtliche Lebensdauer: 25 Jahre
Brandschutz
Das Kabel erfüllt die Anforderungen der Flammwidrigkeit nach EN 60332-1 und IEC 60332-1. Bei Verbrennung entstehen keine aggressiven Rauchgase (Konformität mit PN-EN 61034-2 und PN-EN 60754-2), was bei Dachanlagen und Installationen innerhalb von Gebäuden von entscheidender Bedeutung ist. Brandverhaltensklassifizierung: Dca gemäß PN-EN 50575 (CPR).
Anwendung
Das Kabel H1Z2Z2-K 10 mm2 ist für Verbindungen zwischen Photovoltaikmodulen, Modulsträngen sowie für Kabelstrecken zum Wechselrichter bestimmt. Der Querschnitt von 10 mm2 bewährt sich besonders bei längeren Strecken und höheren Betriebsströmen. Die rote Farbe erleichtert die Identifizierung des Pluspols (+) in der DC-Installation.
Zusatzoptionen: verfügbar mit Schirm aus CuSn-Drähten sowie Bewehrung aus verzinkten Stahldrähten FeZn. Es besteht auch die Möglichkeit, ein Nageschutzmittel in der Isolierung zu verwenden, das Beschädigungen durch Nagetiere und Termiten verhindert.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Technische Daten
| Anwendung | Solar DC |
| Querschnitt [mm²] | 10 |
| Farbe | Rot |
| Leitermaterial | Kupfer |
| CPR-Klasse | D |
| Nagetierschutz | Nein |
| Kabeltyp | H1Z2Z2-K |
| Marke | MG WIRES |
