Photovoltaik-Installationskabel H1Z2Z2-K Klasse B2 (CPR) Schwarz 4mm NICHT BRENNBAR
product unavailable
Zur Wunschliste hinzufügen
Beschreibung

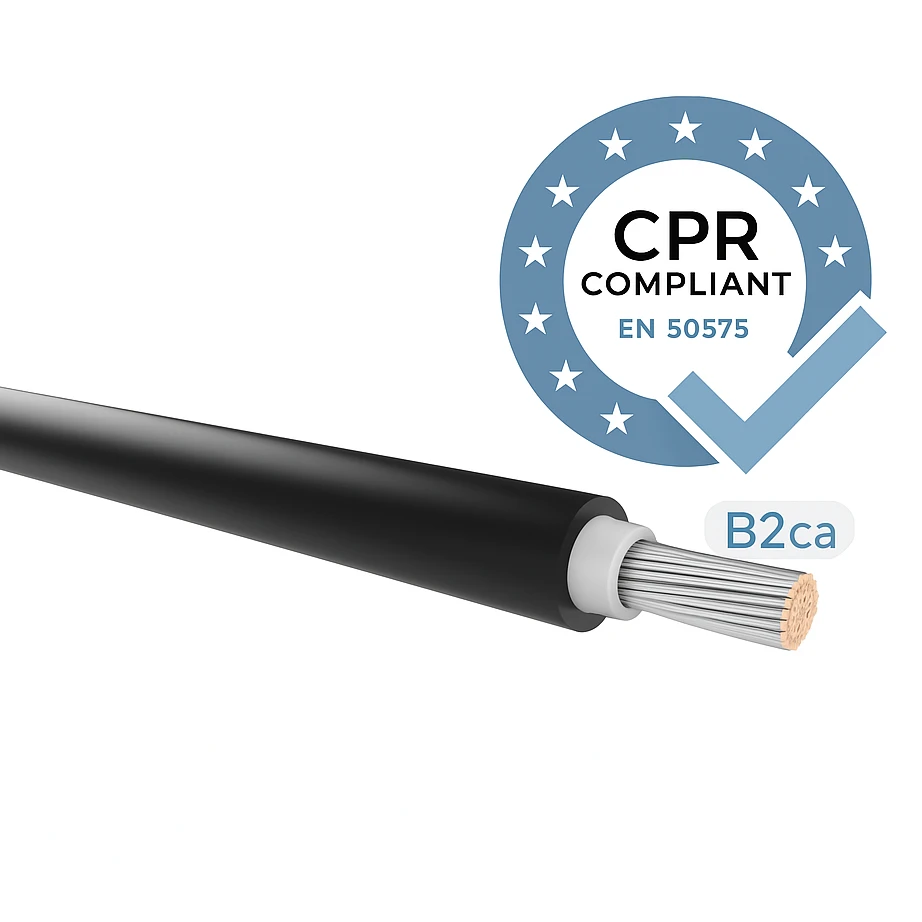

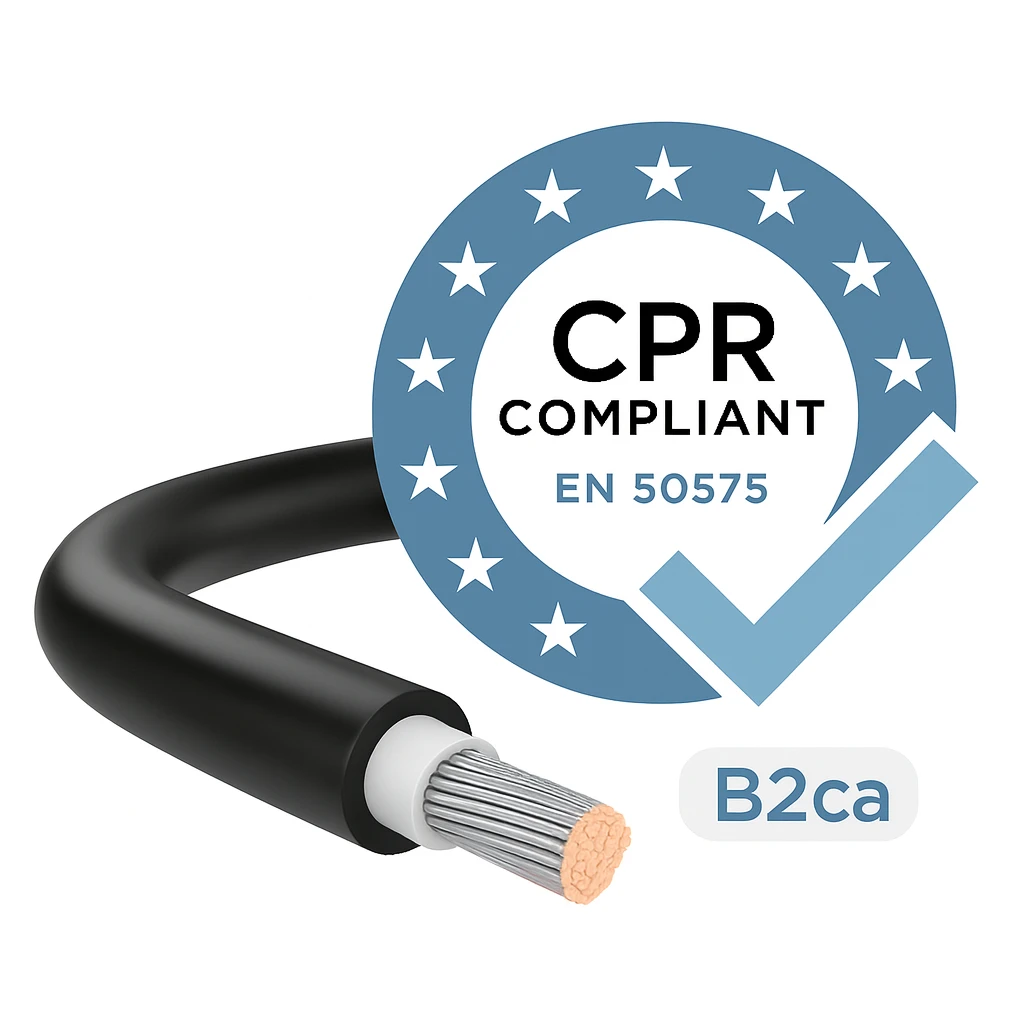

Solarkabel H1Z2Z2-K 4 mm2 schwarz – Klasse B2ca (CPR), flammwidrig
Photovoltaikkabel H1Z2Z2-K 4 mm2 schwarz ist ein professionelles, einadriges Solarkabel mit höchster Brandklasse B2ca-s1,d0,a1 gemäß CPR-Verordnung. Die ideale Wahl für Installateure, die eine zuverlässige Verbindung zwischen PV-Modulen und Wechselrichter benötigen – in Dach- und Freiflächenanlagen.
Warum B2ca wichtig ist? Die Brandklasse B2ca-s1,d0,a1 ist die höchste verfügbare Brandklasse für Solarkabel. Sie bedeutet null Emission und Toxizität von Rauchgasen im Brandfall – eine entscheidende Anforderung bei Installationen auf öffentlichen Gebäuden, Mehrfamilienhäusern und überall dort, wo Brandsicherheit Priorität hat.

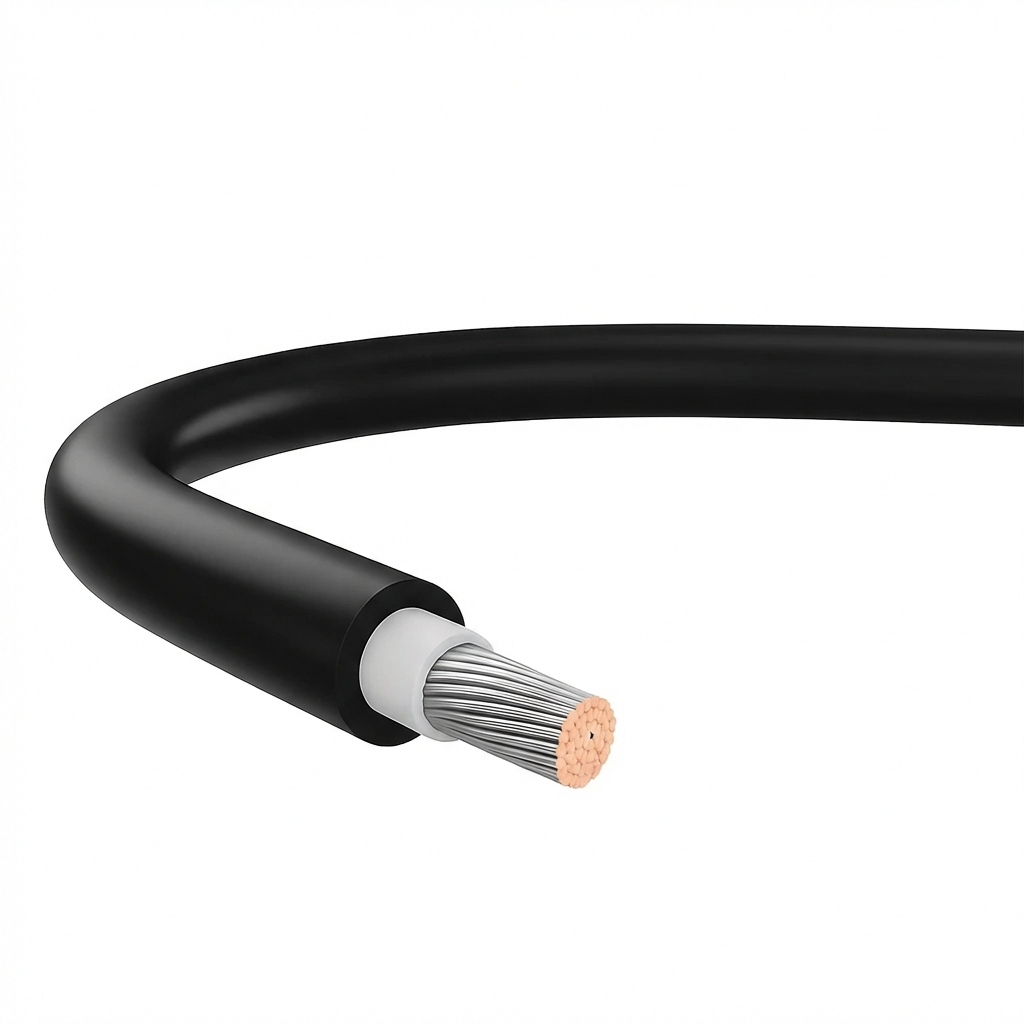

Kabelaufbau
- Leiter: Kupfer, mehrdrähtig, flexibel, verzinnt – Klasse 5 nach PN-EN 60228 / VDE 0295
- Isolierung: vernetzter halogenfreier Werkstoff, Farbe weiß
- Außenmantel: vernetzter halogenfreier Werkstoff, Farbe schwarz
- Nennquerschnitt: 4,0 mm2
- Max. Drahtdurchmesser im Leiter: 0,31 mm
- Max. Außendurchmesser: 6,6 mm
Elektrische und thermische Parameter
- Nennspannung AC: 1,0/1,0 kV (U0/U = 1000/1000 V)
- Betriebsspannung DC: 1,5 kV (1,8 kV)
- Prüfspannung: 6,5 kV AC
- Betriebstemperatur: -40 °C bis +90 °C (+120 °C / 20.000 h)
- Kurzschlusstemperatur des Leiters: +250 °C (max. 5 s)
- Min. Verlegetemperatur: -25 °C
- Min. Biegeradius (fest verlegt): 4 × Außendurchmesser
- Isolationswiderstand: 580 MΩ·km (bei 20 °C)
Beständigkeit und Langlebigkeit
- UV-, Ozon- und Witterungsbeständigkeit – gemäß EN 50618
- Erhöhte Beständigkeit gegen Hydrolyse, Ammoniak, Säuren und Laugen
- Geringe Wasseraufnahme – ideal für Außenanwendungen
- Erdverlegung möglich – erfüllt Direct-Burial-Anforderungen nach UL 854
- Sehr gute mechanische Eigenschaften – widerstandsfähig bei Montage und Betrieb
Anwendung: Das Kabel H1Z2Z2-K 4 mm2 wird für Verbindungen zwischen Photovoltaikmodulen sowie zwischen Modulen und Wechselrichter eingesetzt. Es bewährt sich sowohl in Dachanlagen auf Gebäuden als auch in großen Freiflächenkraftwerken. Die schwarze Farbe ermöglicht eine einfache Identifizierung des positiven DC-Pols (+) in der Installation.
Norm: PN-EN 50618:2015-03
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Technische Daten
| Anwendung | Solar DC |
| Querschnitt [mm²] | 4 |
| Farbe | Schwarz |
| Leitermaterial | Kupfer |
| CPR-Klasse | B2 |
| Nagetierschutz | Nein |
| Kabeltyp | H1Z2Z2-K |
| Marke | MG WIRES |
