Photovoltaik-Installationskabel H1Z2Z2-K Klasse B2 (CPR) Rot 10mm NICHT BRENNBAR
product unavailable
Zur Wunschliste hinzufügen
Beschreibung
Solarkabel H1Z2Z2-K 10 mm2 rot – Klasse B2ca (CPR), nicht brennbar
Solarkabel H1Z2Z2-K 10 mm2 rot ist ein einadriges Photovoltaikkabel in der höchsten Brandklasse B2ca-s1,d0,a1, vorgesehen für Verbindungen zwischen PV-Modulen und Wechselrichter. Dank halogenfreier Konstruktion und CPR-Zertifizierung ist es die ideale Wahl überall dort, wo Nicht-Brennbarkeit und null toxische Rauchentwicklung gefordert sind – auf Dächern von Wohngebäuden, öffentlichen Einrichtungen sowie in großflächigen Freilandanlagen.

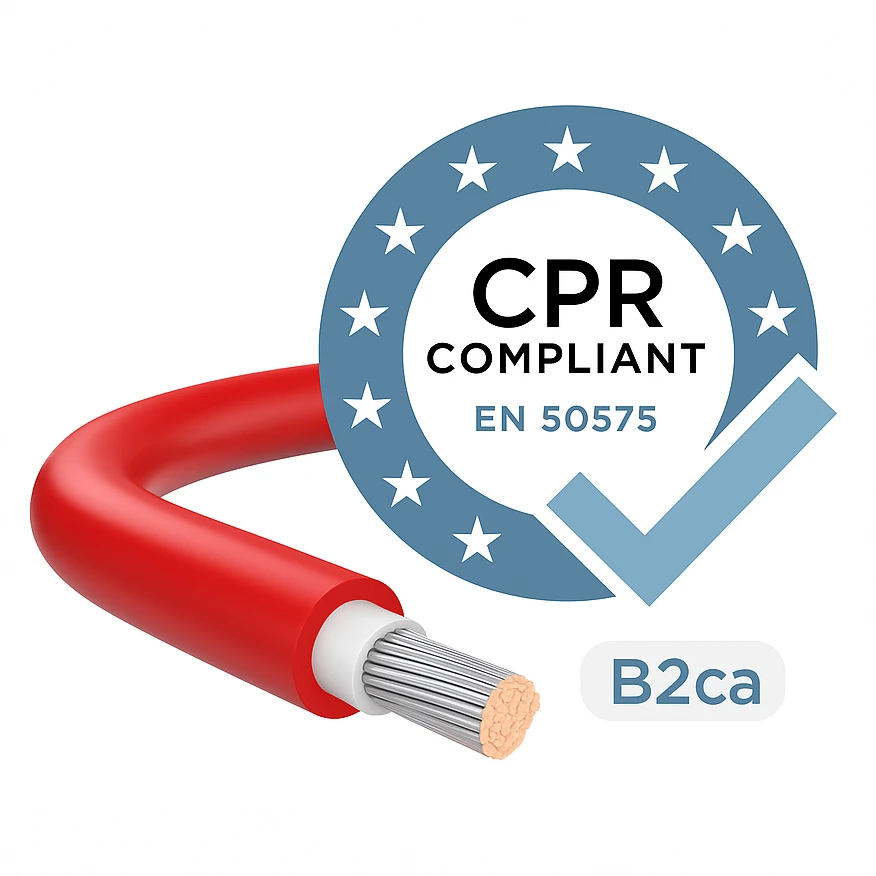

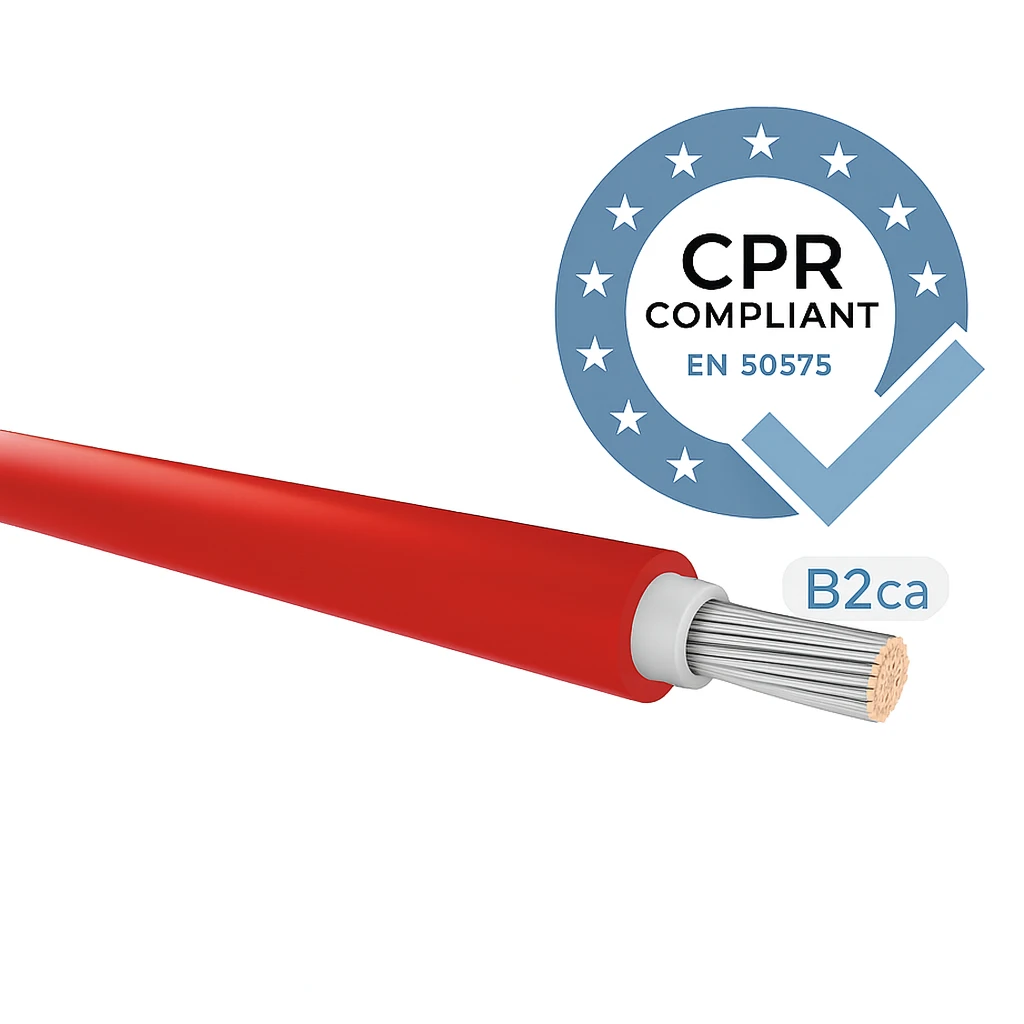

Warum ist die Klasse B2ca wichtig? Die CPR-Verordnung (Construction Products Regulation) verlangt zunehmend den Einsatz von Kabeln mit erhöhter Brandklasse in Gebäuden. Ein Kabel der Klasse B2ca bedeutet sehr geringe Brennbarkeit, minimale Rauchentwicklung (s1), keine brennenden Tropfen (d0) und niedrige Azidität der Brandgase (a1). Mit diesem Kabel erfüllen Sie die strengsten Projektanforderungen und eliminieren das Risiko von Beanstandungen bei der Abnahme der Installation.

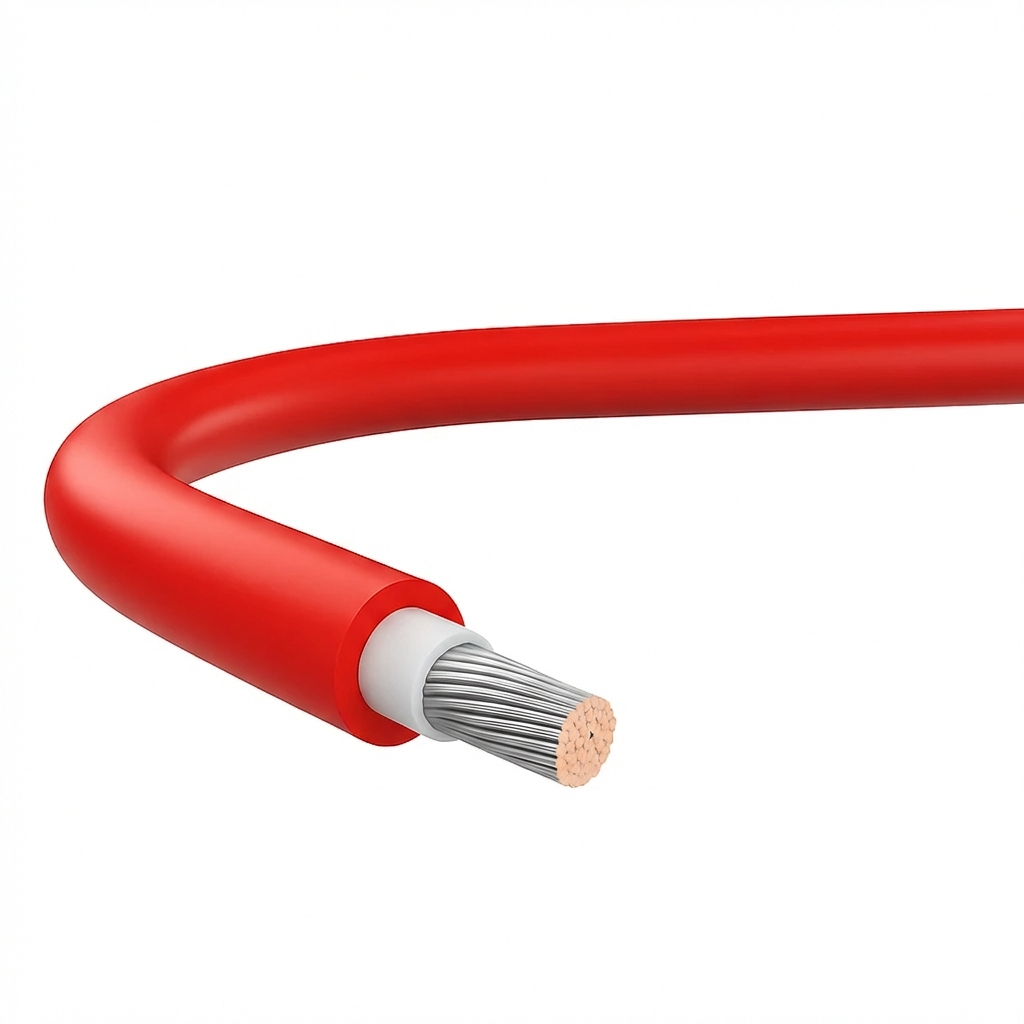

Kabelaufbau
- Leiter: Kupfer, mehrdrahtig, flexibel (Klasse 5 nach PN-EN 60228), verzinnt – Querschnitt 10 mm2
- Isolierung: vernetzter halogenfreier Kunststoff, Farbe weiß
- Außenmantel: vernetzter halogenfreier Kunststoff, Farbe rot
- Max. Außendurchmesser: 8,8 mm
- Min. Biegeradius (fest): 4 × Kabeldurchmesser
Elektrische und thermische Parameter
- Nennspannung AC: U0/U = 1,0/1,0 kV
- Betriebsspannung DC: 1,5 kV (1,8 kV)
- Prüfspannung: 6,5 kV AC (50 Hz)
- Betriebstemperatur: von -40 °C bis +90 °C (+120 °C / 20.000 h)
- Kurzschlusstemperatur des Leiters: +250 °C (max. 5 s)
- Min. Verlegetemperatur: -25 °C
- Min. Isolationswiderstand (20 °C): 420 MΩ·km
Beständigkeit und Langlebigkeit
- Beständig gegen UV-Strahlung, Ozon und Witterungseinflüsse (gemäß EN 50618)
- Erhöhte Beständigkeit gegen Hydrolyse, Ammoniak, Säuren und Laugen
- Geringe Wasseraufnahme – sicherer Betrieb in feuchter Umgebung
- Möglichkeit der Direktverlegung im Erdreich (erfüllt Anforderungen direct burial nach UL 854)
- Brandklasse: B2ca-s1,d0,a1 nach EN 13501-6:2018
Anwendung: Kabel für Photovoltaikanlagen – Verbindungen zwischen PV-Modulen, Strings zum Wechselrichter, Verkabelung innerhalb von Gebäuden sowie auf Dächern und in Freilandkraftwerken. Die rote Mantelfarbe erleichtert die Identifikation des Pluspols in der DC-Installation.
Norm: PN-EN 50618:2015-03
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Technische Daten
| Anwendung | Solar DC |
| Querschnitt [mm²] | 10 |
| Farbe | Rot |
| Leitermaterial | Kupfer |
| CPR-Klasse | B2 |
| Nagetierschutz | Nein |
| Kabeltyp | H1Z2Z2-K |
| Marke | MG WIRES |
