Paket Nylon-Laufwagen für freitragende Schiebetore + Zubehör KIT für Schiene 80
product unavailable
Zur Wunschliste hinzufügen
Beschreibung
Laufwagenpaket mit Zubehör für freitragende Schiebetore
Komplettes Laufwagenpaket mit Zubehör – eine montagefertige Lösung für freitragende Schiebetore. Das Set enthält alles, was Sie für die korrekte Aufhängung und Stabilisierung des Tores an einer Schiene 80×80×5 mm benötigen: zwei Laufwagen, eine Auflaufrolle mit Schutzabschluss sowie einen Auflaufhalter.
Mit diesem Paket sparen Sie Zeit und Geld – statt einzelne Komponenten separat zu kaufen, erhalten Sie ein aufeinander abgestimmtes Set in einer Verpackung. Dies ist eine besonders kostengünstige Lösung für Montagebetriebe, die freitragende Schiebetore installieren.
Laufwagen

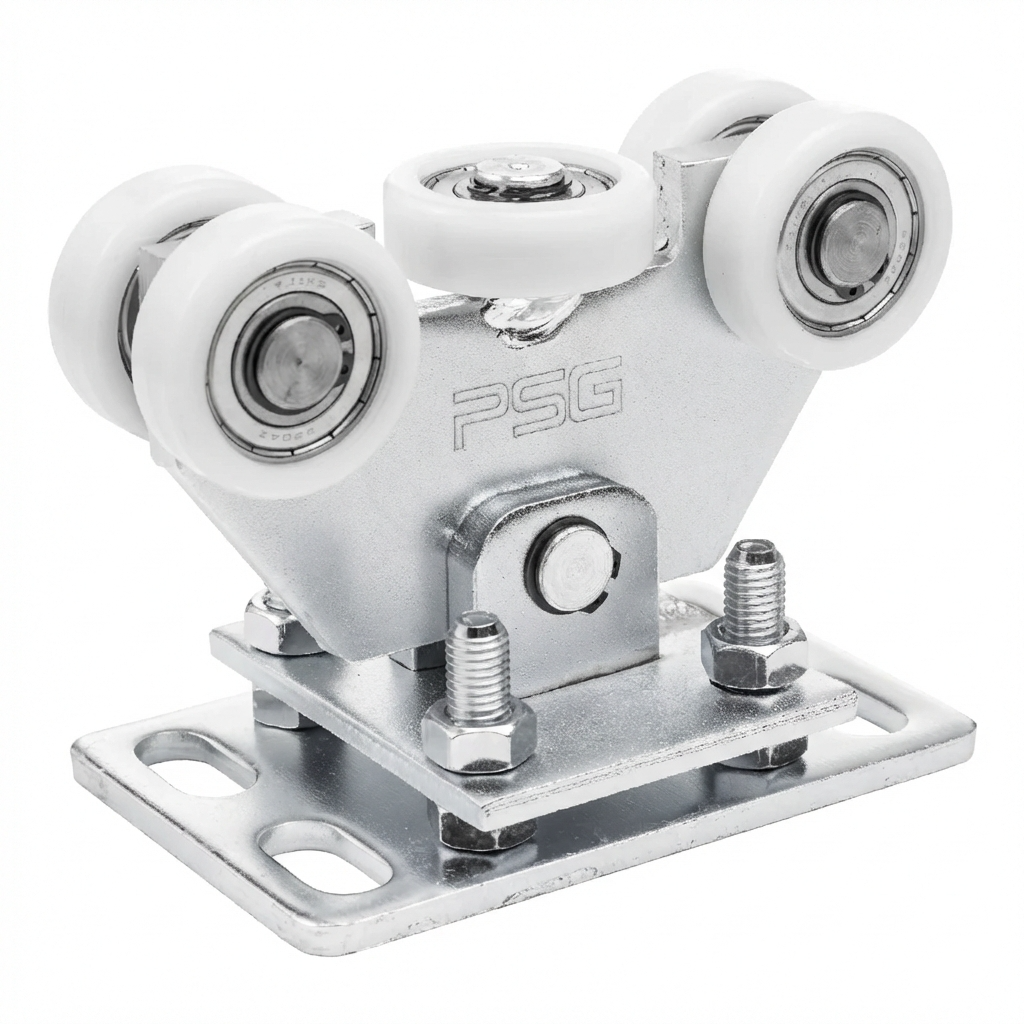

Der Laufwagen ist mit 5 Kunststoffrollen ausgestattet, darunter eine horizontale Rolle für zusätzliche seitliche Stabilisierung. Pendelkonstruktion – der Wagen ist über einen Zapfen mit der Grundplatte verbunden, wodurch er sich automatisch dem Schienenprofil anpasst. Die Höhenverstellung mittels Schrauben ermöglicht eine präzise Einstellung des Tores. Alle Stahlteile sind verzinkt und bieten damit eine hohe Korrosionsbeständigkeit. Im Set sind 2 Stück Laufwagen enthalten.
Auflaufrolle mit Abschluss
Stahlbauteil, das am Anfang der Schiene des Schiebetores montiert wird. Der Abschluss der Rolle bietet Schutz vor Schnee und Eis und verhindert ein Blockieren der Schiene bei widrigen Witterungsbedingungen. Montageschrauben sind im Lieferumfang enthalten. Verzinktes Element, geeignet für Schiene 80×80×5 mm.
Auflaufhalter
Stahlhalter für Schiene 80×80×5 mm sowie 70×70×4 mm. Auf der Rückseite befinden sich zwei Montagebohrungen sowie ein Gummipuffer. Die Auflaufrolle fährt in den am Pfosten befestigten Halter ein, wodurch das Torgewicht auf mehrere Bauteile verteilt wird und das Tor nach dem Schließen stabilisiert wird. Diese Konstruktion verlängert die Lebensdauer der Laufwagen erheblich.

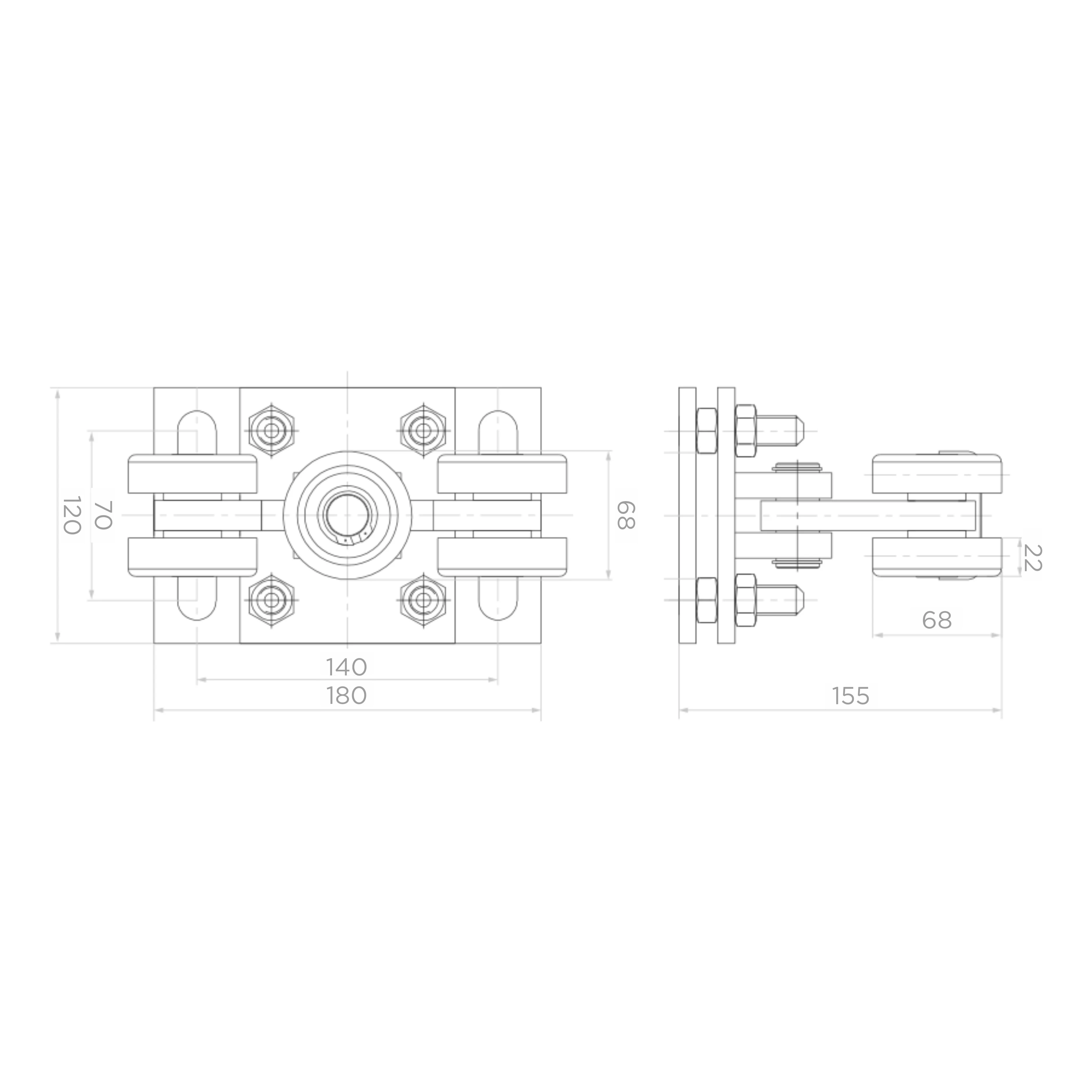

Abmessungen des Laufwagens: Grundplatte 180×120 mm, Befestigungsabstand 140×70 mm, Gesamthöhe 155 mm, Rollenbreite 68 mm.

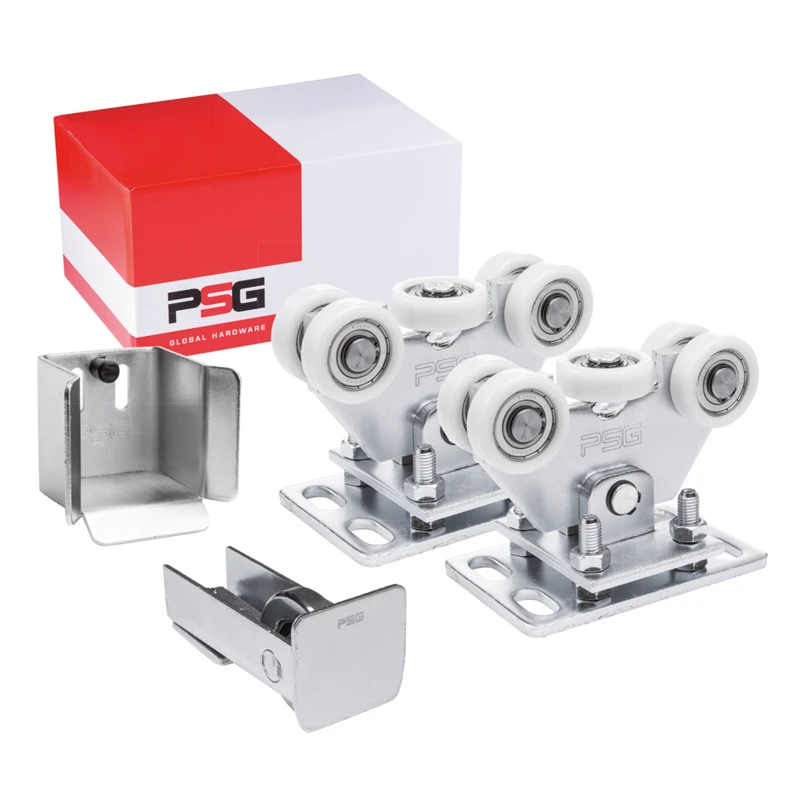

Lieferumfang
- Laufwagen – 2 Stk.
- Auflaufrolle mit Abschluss – 1 Stk.
- Auflaufhalter – 1 Stk.
Technische Daten
- Schiene: 80×80×5 mm (Halter passt auch für 70×70×4 mm)
- Gewicht des Sets: 13,3 kg
- Oberfläche: Verzinkung
- Rollen: Kunststoff mit Lagern
- Einstellung: Torhöhe mittels Schrauben

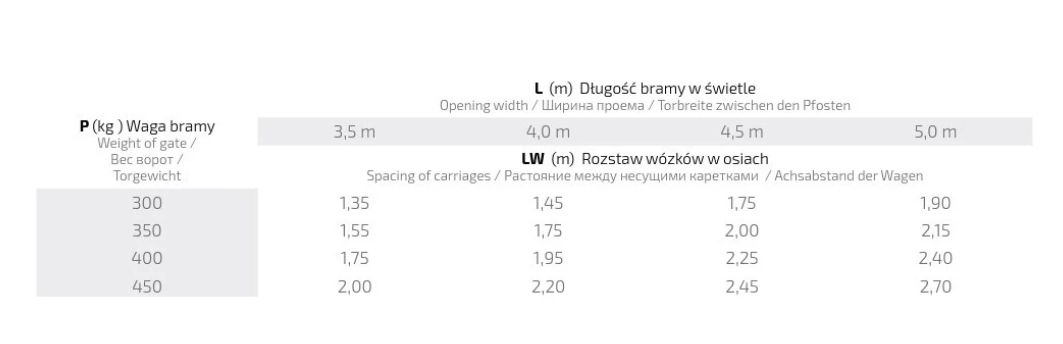

Ermittlung des Laufwagenabstands – der korrekte Achsabstand der Laufwagen hängt vom Torgewicht sowie der lichten Öffnungsbreite ab. Bei Toren mit einem Gewicht von 300 kg und einer Öffnung von 3,5 m beträgt der Abstand 1,35 m, bei Toren mit 450 kg und einer Öffnung von 5,0 m hingegen 2,70 m. Detaillierte Werte für alle Kombinationen finden Sie in der technischen Tabelle.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Technische Daten
| Laufwagenausführung | Schwenkbar |
| Max. Tragkraft [kg] | 450 |
| Laufschienengröße | 80x80x5 |
| Produkttyp | Paket / KIT mit Zubehör |
| Rollenmaterial | Nylon |
| Anzahl Rollen [szt.] | 5 |
| Laufsystemtyp | Laufsystem |
