PSG verstellbares Schweißscharnier M20 aus Stahl für Tore und Pforten
product unavailable
Zur Wunschliste hinzufügen
Beschreibung
PSG verstellbares Schweißscharnier M20 aus Stahl für Tore und Pforten
Das verstellbare Schweißscharnier M20 der Marke PSG ist ein robustes Montageelement für Flügeltore und Pforten. Die Stahlkonstruktion mit M20-Gewinde gewährleistet hohe Tragfähigkeit – ein Scharnierpaar trägt Flügel mit einer Masse von bis zu 105 kg bei einer Länge von 2 m. Die Höhenverstellung mittels Mutter ermöglicht eine präzise Einstellung des Tores ohne Demontage, was sich in schnellerer Auftragsabwicklung und bequemem Kundenservice niederschlägt.

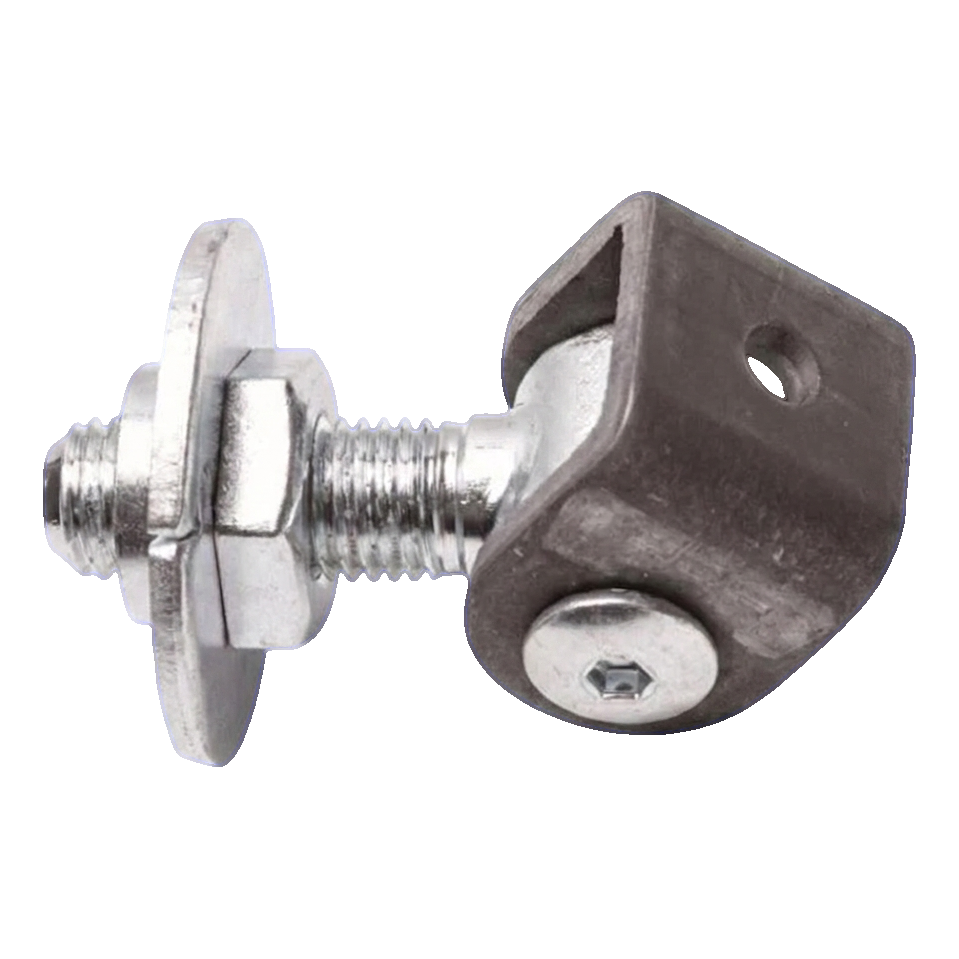

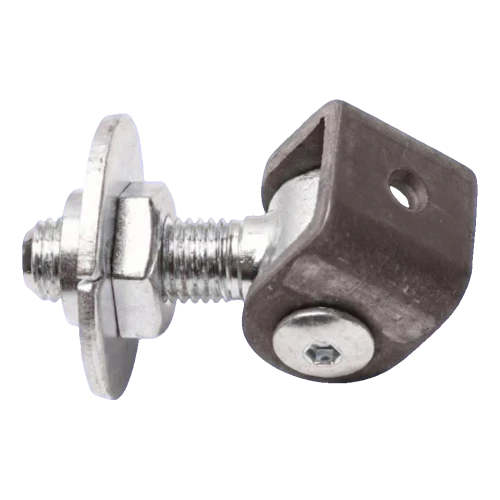

Das Scharnier besteht aus einer schwarzen Lasche zum Einschweißen in den Torflügel sowie einer verzinkten Schraube mit Anschlagscheibe, die im Pfosten montiert wird. Dank der Gewindeverstellung ist eine Kompensation des Flügeldurchhangs oder thermischer Verformungen jederzeit möglich – ohne die Notwendigkeit des Schweißens oder Austauschs von Bauteilen.
Anwendung und Montage
Das Scharnier ist zum Schweißen bestimmt – die Lasche wird direkt in die Konstruktion des Tor- oder Pfortenflügels eingebaut, und die Schraube wird im Pfosten befestigt. Der universelle Aufbau macht das Produkt für verschiedene Arten von Flügeltoren und Pforten geeignet. Die Konstruktion wurde für den Betrieb unter wechselnden Witterungsbedingungen entwickelt und bewährt sich daher ganzjährig in Außenanwendungen.

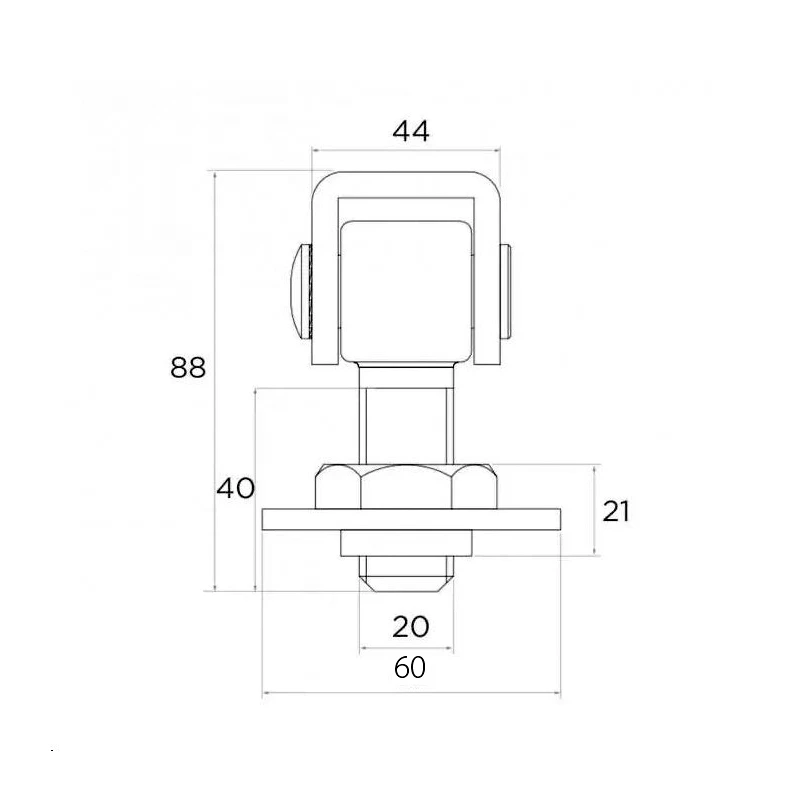

Abmessungen und technische Parameter
- Hersteller: PSG
- Material: Stahl
- Korrosionsschutz: Verzinkung (Lasche schwarz)
- Gewinde: M20
- Gesamtlänge: 88 mm
- Schraubenlänge: 40 mm
- Laschenbreite: 44 mm
- Durchmesser der Anschlagscheibe: 60 mm
- Höhe der Verstelleinheit: 21 mm
- Zulässige Belastung eines Scharnierpaares (Flügel 2 m): 105 kg
- Gewicht: 0,48 kg
- EAN: 5901289675925
Vorteile für den Monteur
- Verstellung ohne Demontage – präzise Toreinstellung mit Mutter am M20-Gewinde verkürzt Servicezeiten und eliminiert kostspielige Nachbesserungen
- Tragfähigkeit bis 105 kg pro Scharnierpaar bei 2 m Flügel – sichere Befestigung auch schwererer Flügeltore
- Witterungsbeständigkeit – verzinkte Schraube und Stahlkonstruktion gewährleisten jahrelange Haltbarkeit im Außenbereich
- Universelle Montage – passt zu verschiedenen Arten von Flügeltoren und Pforten, reduziert die Anzahl der Lagerpositionen
Technische Daten
| Gewindeart | M20 |
| Sposób montażu | Zum Anschweißen |
| Material | Stahl |
