PSG verstellbares Schweißscharnier M14 verzinkter Stahl
product unavailable
Zur Wunschliste hinzufügen
Beschreibung

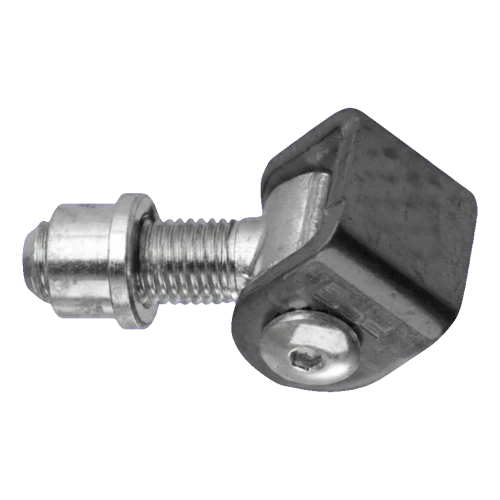

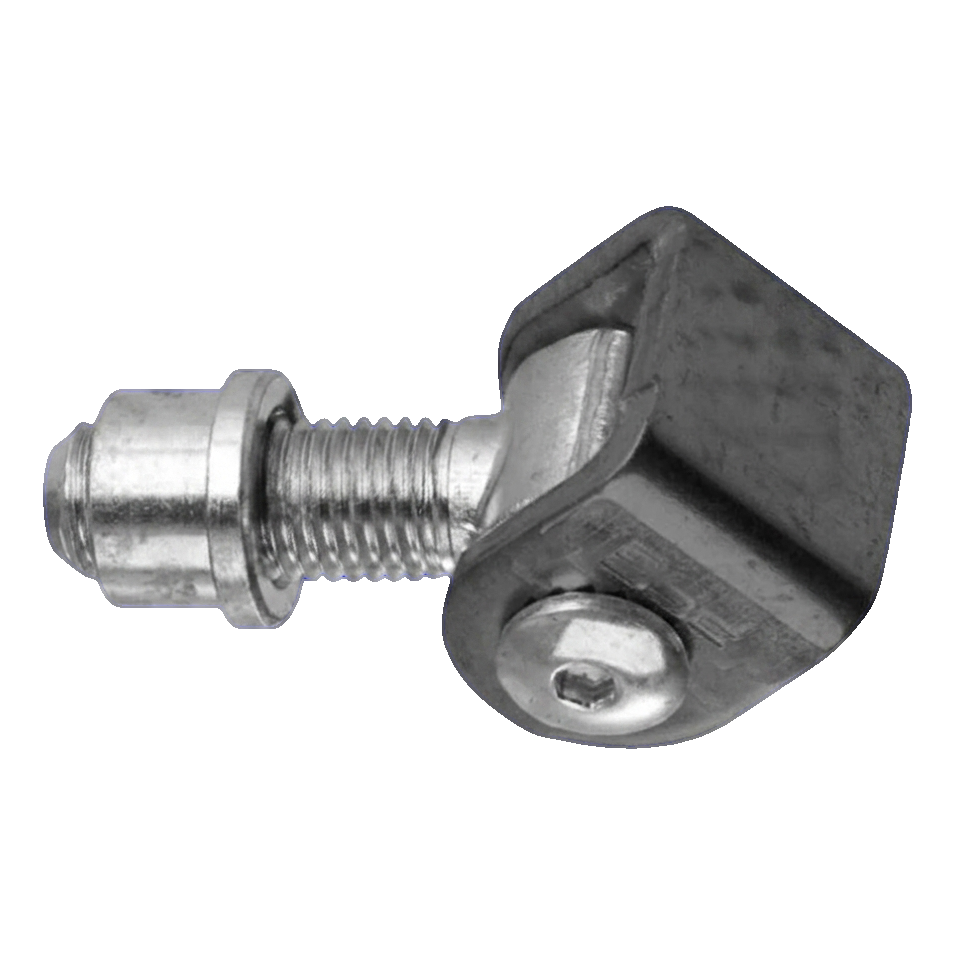

PSG verstellbares Schweißscharnier M14 verzinkter Stahl
Verstellbares Stahlscharnier zum Schweißen mit M14-Gewinde vom Hersteller PSG — eine zuverlässige Lösung für die Montage von Toren, Pforten und Zaunkonstruktionen. Dank der verzinkten Oberfläche mit schwarzem Lappen bietet das Scharnier jahrelangen Korrosionsschutz und eine ästhetische Optik, ideal für Außenanwendungen.
Die Konstruktion mit M14-Gewinde ermöglicht die Verstellung des Scharniers jederzeit nach abgeschlossener Montage — es genügt, die Mutter anzuziehen oder zu lösen. Dies ist besonders wichtig, wenn sich die Konstruktion unter dem Gewicht durchbiegt oder wenn Temperaturschwankungen zu Schrumpfung und Ausdehnung des Metalls führen. Der Monteur erhält vollständige Kontrolle über die Flügelausrichtung ohne Demontage.
Die zulässige Belastung eines Scharnierpaares bei einem Flügel von 2 m Länge beträgt 50 kg.

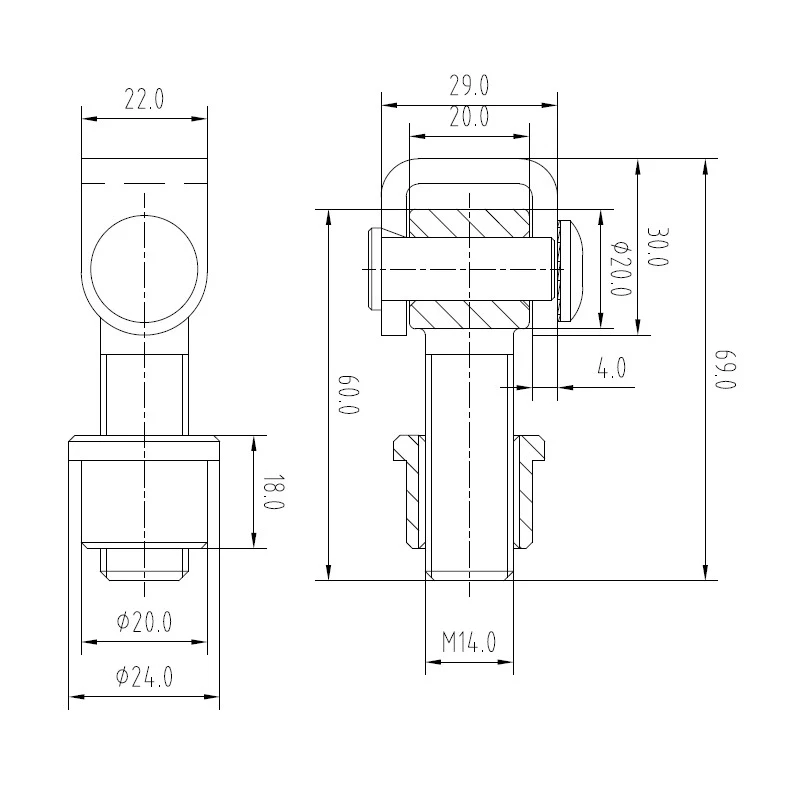

Abmessungen und technische Daten
- Schraubengewinde: M14
- Schraubenlänge: 40 mm
- Gesamthöhe: 69 mm
- Abstand von Bolzenachse bis Schaftende: 60 mm
- Lappenhöhe: 30 mm
- Lappenbreite (außen): 22 mm
- Lappenbreite (innen): 36 mm
- Innenabstand Lappen: 20 mm
- Wandstärke Lappen: 4 mm
- Ösen-Durchmesser: Ø20 mm
- Montagehülsen-Durchmesser: Ø20 mm
- Hülsenflansch-Durchmesser: Ø24 mm
- Höhe Montagehülse: 18 mm
- Bolzenlänge: 29 mm
Produktspezifikation
- Material: Stahl
- Korrosionsschutz: Verzinkung (Lappen schwarz)
- Gewicht: 0,18 kg
- EAN: 5901289674386
Vorteile für den Monteur
- Verstellung nach Montage — Möglichkeit der Flügelausrichtung über Mutter, ohne Demontage
- Hohe Korrosionsbeständigkeit — verzinkte Oberfläche für Außenanwendungen
- Mechanische Festigkeit — Stahlkonstruktion widerstandsfähig gegen Beschädigungen und Verschleiß
- Ästhetische Optik — schwarzer Lappen harmoniert gut mit modernen Zäunen
Technische Daten
| Sposób montażu | Zum Anschweißen |
| Gewindeart | M14 |
| Material | Stahl |
