PSG verstellbares Scharnier für Flügeltore M20 mit Schild 100×100×4 mm
product unavailable
Zur Wunschliste hinzufügen
Beschreibung

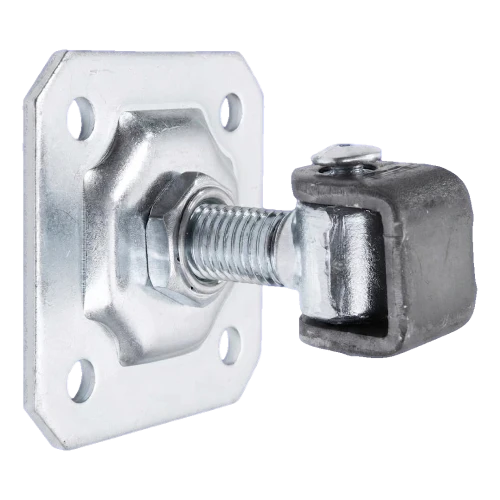

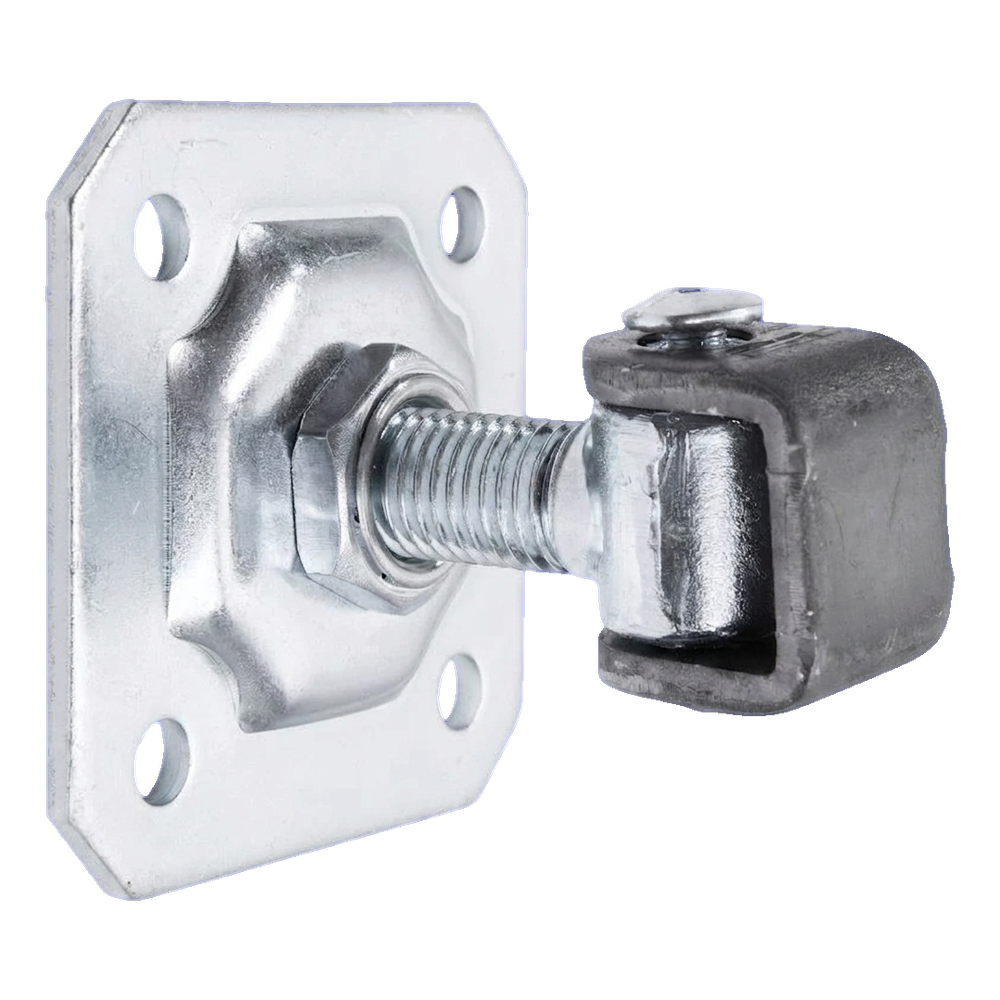

PSG verstellbares Scharnier für Flügeltore M20 mit Schild 100×100×4 mm
Verstellbares PSG Scharnier M20 ist ein robustes Stahl-Aufhängeelement für Flügeltore. Dank des M20 Gewindes mit Reguliermutter ermöglicht es eine präzise Korrektur der Torflügelposition zu jedem Zeitpunkt — sowohl direkt nach der Montage als auch während des Betriebs, wenn die Konstruktion durchhängt oder sich ihre Geometrie temperaturbedingt ändert.
Das Produkt ist durch Feuerverzinkung geschützt, was jahrelangen Korrosionsschutz unter Außenbedingungen garantiert. Das Scharnierauge ist schwarz ausgeführt, was für ein ästhetisches Erscheinungsbild sorgt und sich gut mit typischen Zäunen und Toren kombinieren lässt.
Warum sollten Sie dieses Scharnier wählen?
- Nachträgliche Regulierung — die Mutter am M20 Gewinde ermöglicht das Anziehen oder Lockern des Scharniers jederzeit, um Durchhängen des Torflügels oder Temperatureffekte zu kompensieren
- Hohe Tragkraft — zulässige Belastung eines Scharnierpaares bei 2 m Flügellänge beträgt 105 kg
- Korrosionsschutz — verzinkte Montageplatte gewährleistet Langlebigkeit im Außenbereich über viele Saisons
- Solide Konstruktion — Blechdicke der Montageplatte 4 mm garantiert Steifigkeit und Widerstand gegen mechanische Verformungen
- Hohe Verschleißfestigkeit — Stahlelemente widerstehen intensivem, täglichem Gebrauch
Abmessungen und technische Spezifikation
- Hersteller: PSG
- Material: Stahl
- Korrosionsschutz: Zink (Auge schwarz)
- Schraubendurchmesser: M20

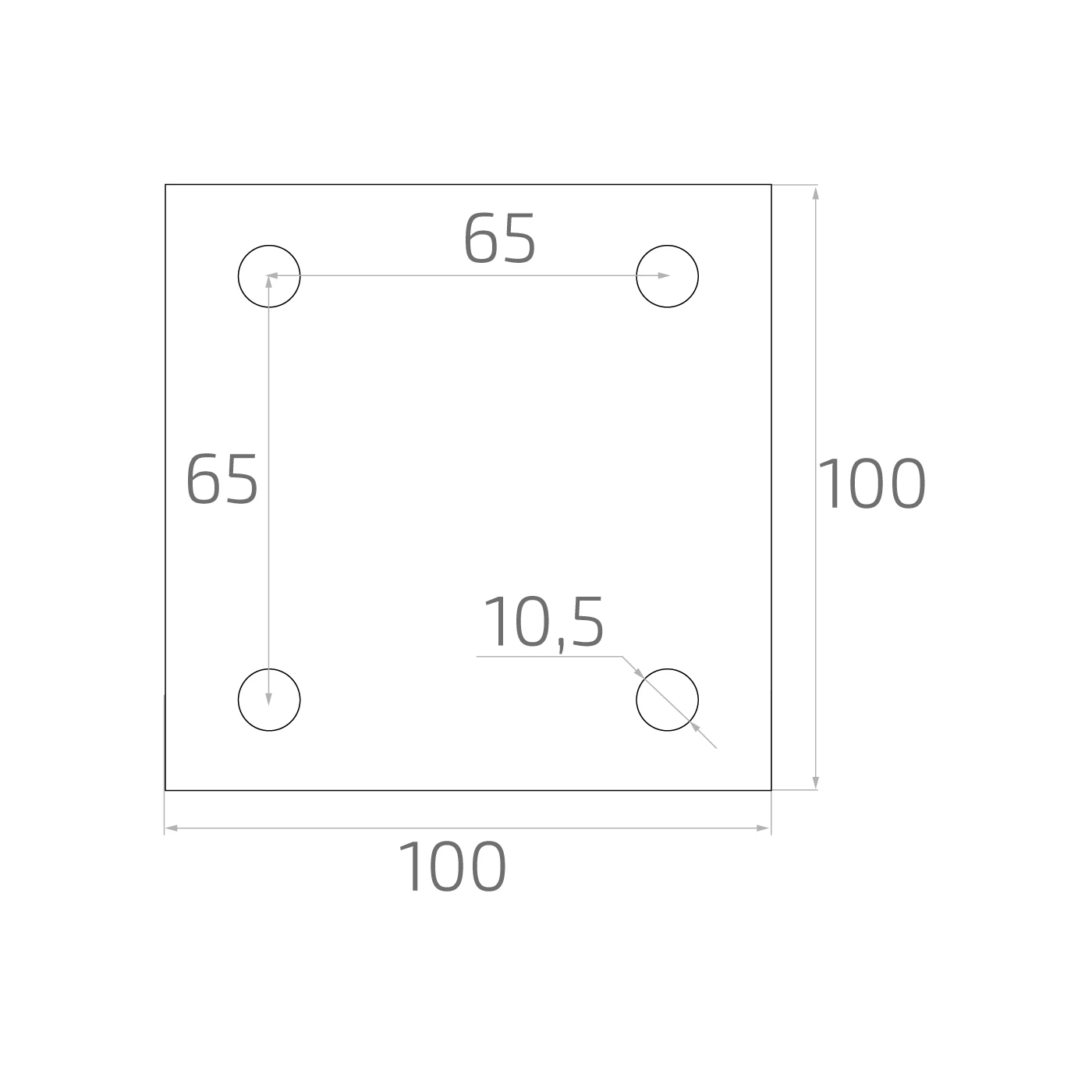

- Montageplatte (Schild): 100 × 100 × 4 mm
- Montagelochabstand: 65 × 65 mm
- Durchmesser der Montagelöcher: 10,5 mm

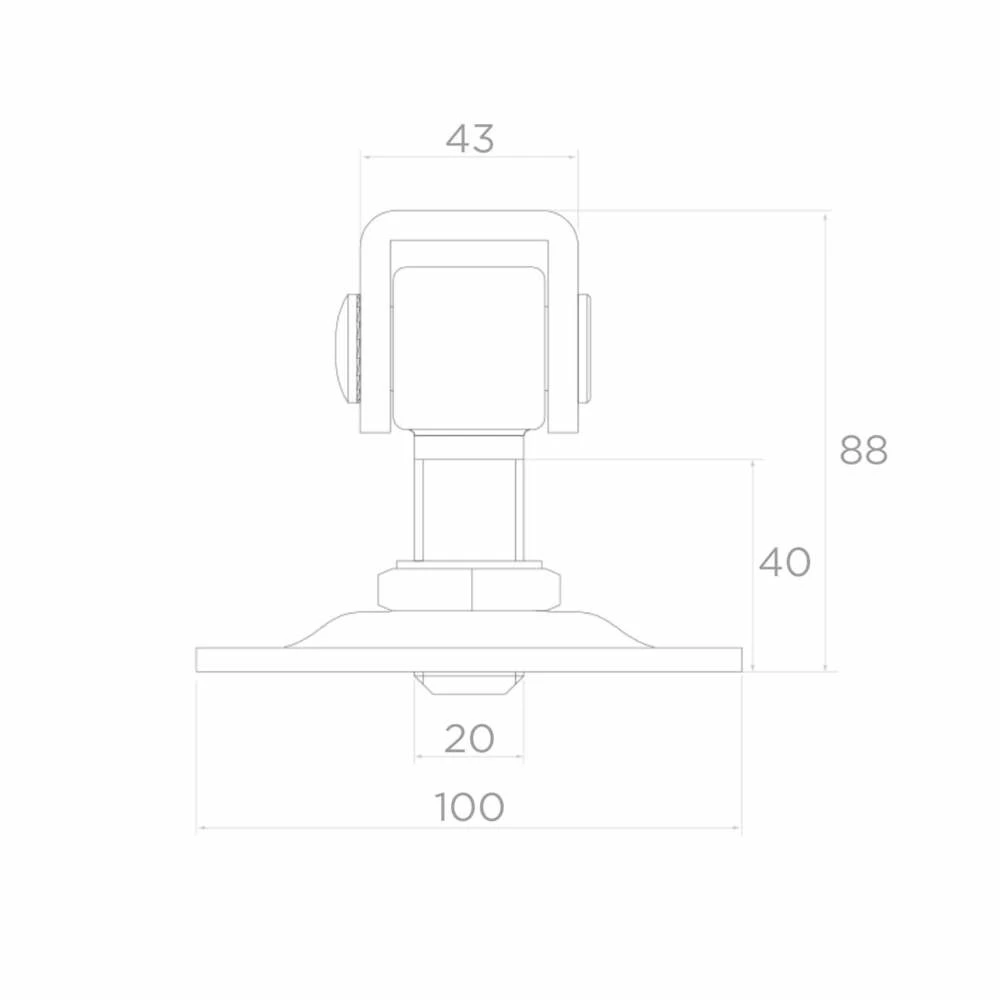

- Breite des Scharnierauges: 43 mm
- Scharnierabstand von der Montageebene: 40 mm (bis Zapfenachse) / 88 mm (gesamt)
- Gesamtlänge (L): 88 mm
- Zulässige Belastung eines Scharnierpaares (2 m Flügel): 105 kg
- Gewicht: 0,76 kg
- EAN: 5901289675741
Anwendung und Montage
Das Scharnier ist für die Montage an Pfosten von Flügeltoren bestimmt — aus Stahl, gemauert oder aus Beton. Vier Montagelöcher in der Platte (Ø 10,5 mm) ermöglichen eine sichere Verschraubung am Untergrund mit entsprechenden Schrauben oder Ankern. Nach der Befestigung der Platte am Pfosten und des Auges am Torflügel genügt es, die Reguliermutter am M20 Gewinde anzuziehen, um die gewünschte Flügelposition einzustellen. Die Regulierung kann beliebig oft wiederholt werden — dies ist besonders nützlich im Winter, wenn sich Metall bei niedrigen Temperaturen zusammenzieht, und im Sommer, wenn es sich thermisch ausdehnt.
Technische Daten
| Gewindeart | M20 |
| Sposób montażu | Mit Schild |
| Material | Stahl |
