PSG Zapfen mit Platte 60×60 mm – unteres Scharnier für Flügeltore

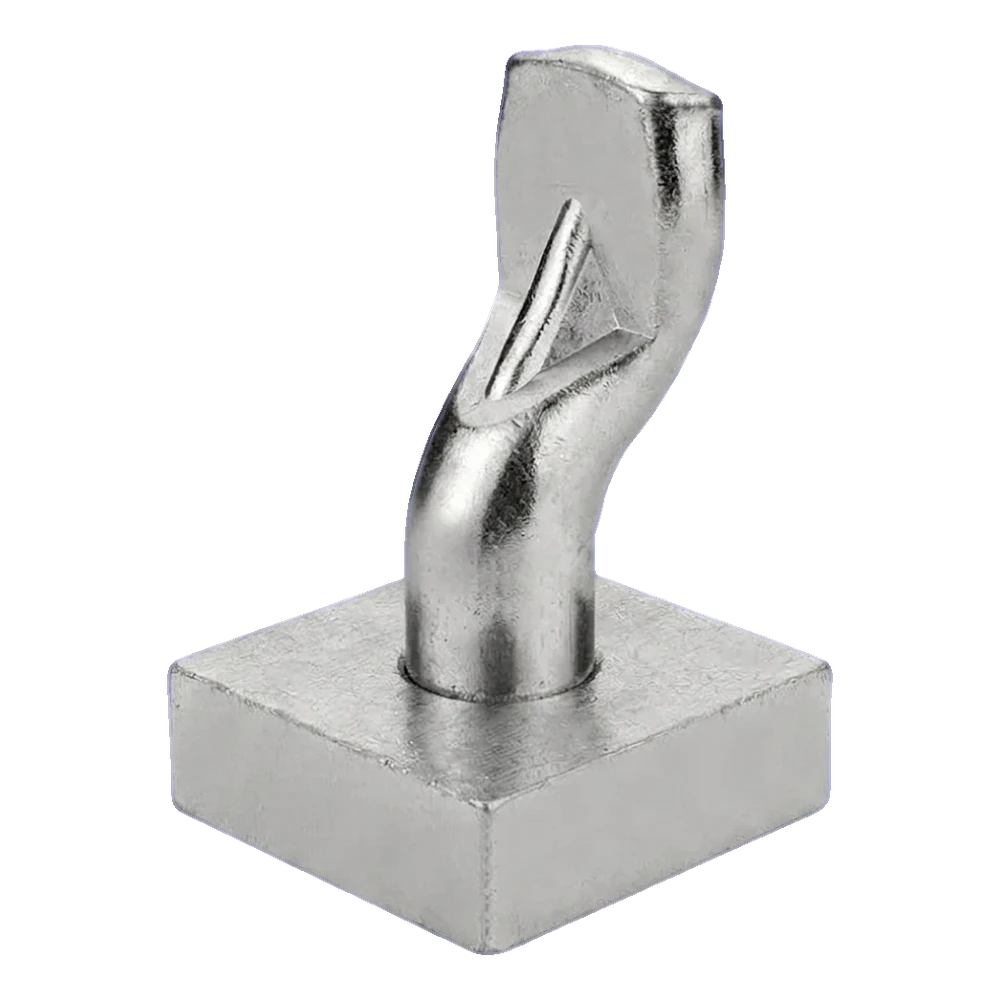

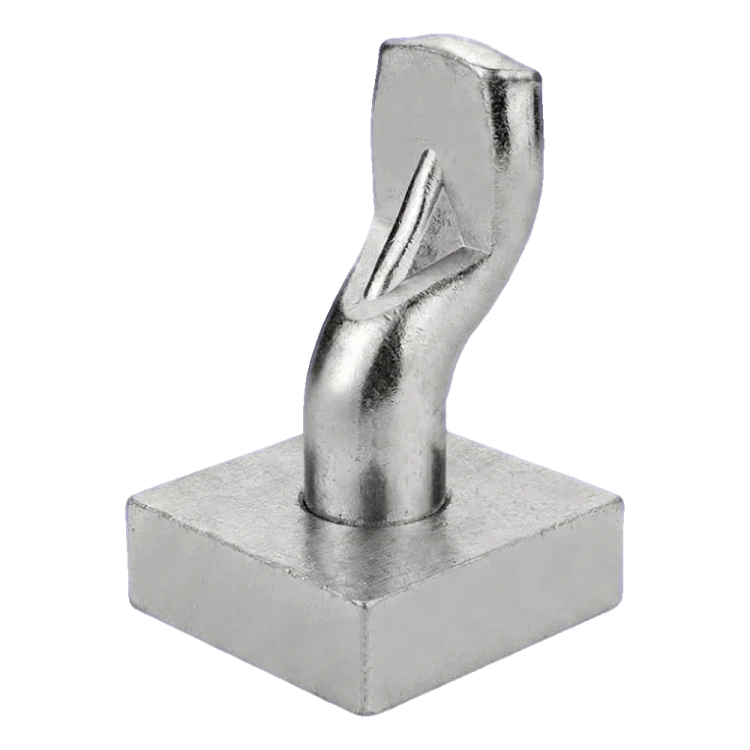

PSG Zapfen mit Platte (30) ist ein stählernes unteres Scharnier für die Montage von Flügeltoren. Das Element besteht aus einem Zapfen, der in die Hülse des oberen Scharniers eingesetzt wird, sowie einer quadratischen Montageplatte, die an der Torbasis befestigt wird. Die solide, einteilige Stahlkonstruktion gewährleistet hohe Tragfähigkeit und Langlebigkeit auch bei intensiver Nutzung.

Die zulässige Belastung des Scharnierpaares (oberes + unteres) bei einem Torflügel mit einer Länge von 2 m beträgt 150 kg, was die sichere Aufhängung schwerer Flügel mit Vollbefüllung oder Paneelen ermöglicht. Der Zapfen wird von unten montiert – die Platte bildet eine stabile Basis, und der profilierte Zapfen mit Nut sorgt für sichere Einbettung und freie Drehung des Flügels.

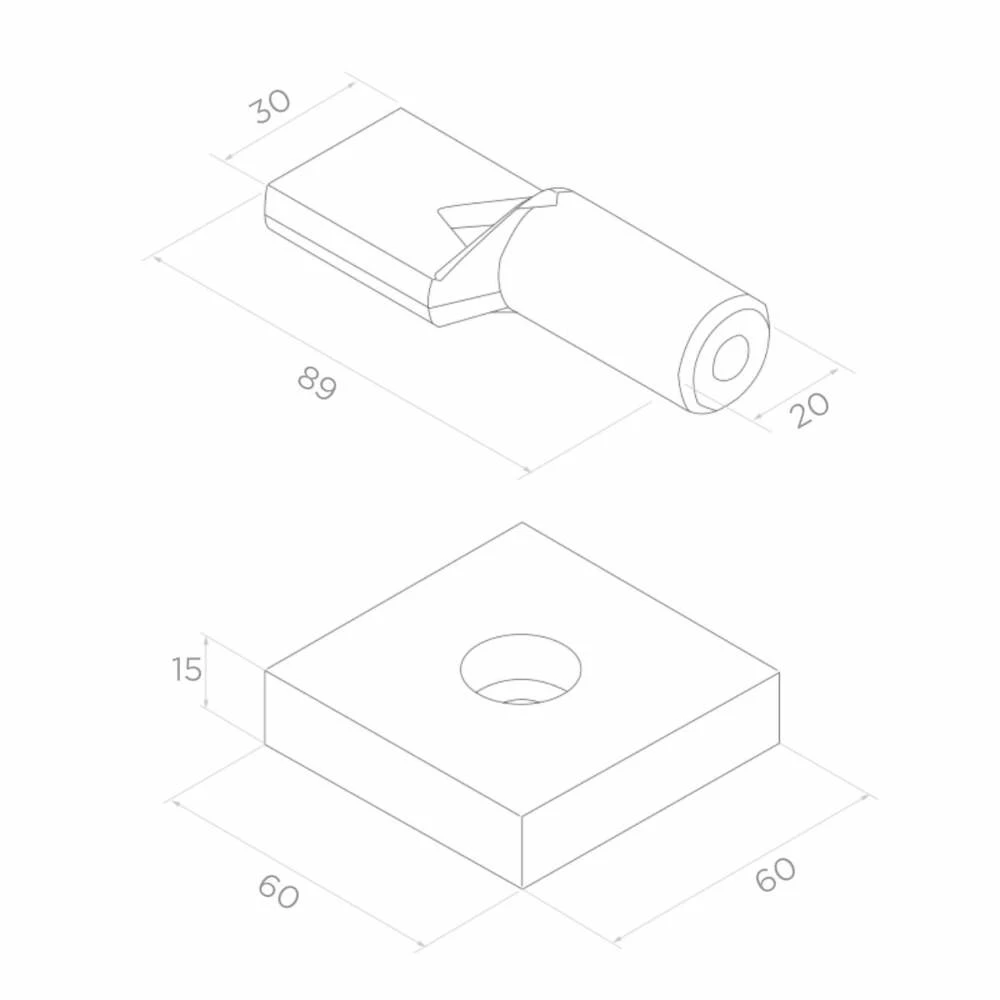

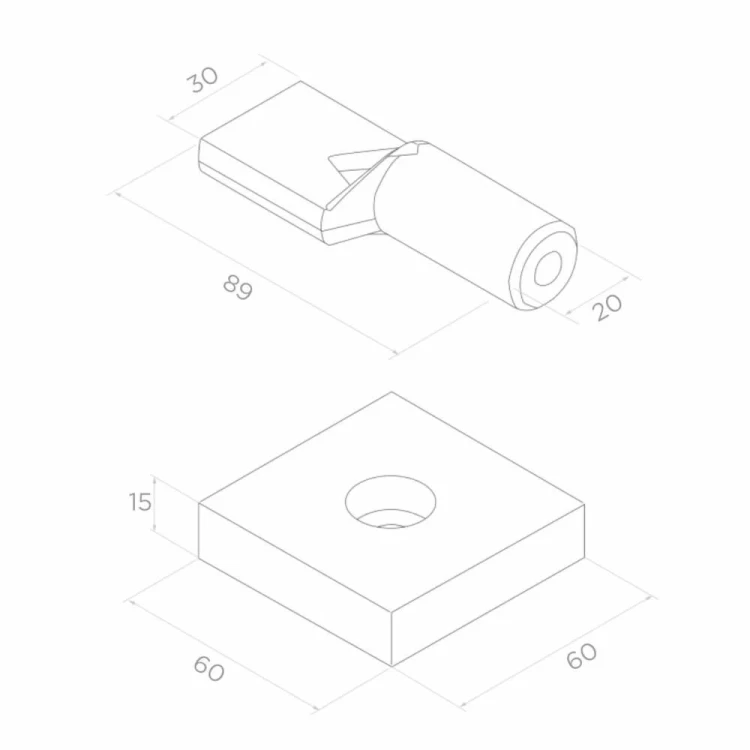

Abmessungen und technische Parameter

Anwendung und Montage

Der Zapfen mit Platte ist das untere Element des Flügeltorscharniers. Die Platte wird mit Schrauben am Pfosten oder der Zaunbasis befestigt (zentrales Loch in der Platte), und der Zapfen dient als Achse, um die sich der Torflügel dreht. Das Produkt ist für die Verwendung im Paar mit einem entsprechenden oberen Scharnier bestimmt – zusammen bilden sie ein komplettes Scharniersystem für einen Flügel. Dank der massiven Konstruktion und einfachen Geometrie ist die Montage schnell und erfordert keine Spezialwerkzeuge, was sich in kürzerer Ausführungszeit auf der Baustelle niederschlägt.
