PSG Winkelstück für Führungsrolle bei Schiebetoren 100×60 mm

Zum Produkt-Feedback

Winkelstück für Führungsrolle PSG aus verzinktem Stahlblech, Dicke 5 mm. Abmessungen 100×60×40 mm, Gewicht 0,2 kg. Ovale Einstelllöcher 60×12,5 mm und 34,5×12,5 mm. Für die Montage von Führungsrollen in selbsttragenden Schiebetoren.

Zur vollständigen Beschreibung
mit MwSt. ohne MwSt.
Preis 1,35 €
inkl. 19% MwSt.

Versandkosten sind nicht im Preis enthalten.

stk.
Verfügbarkeit:
Auf Lager
Lieferzeit: 24 Stunden

Produkteigenschaften

[PIM] rolki-prowadzace #114

  • Material Stahl

Beschreibung

PSG Winkelstück für Führungsrolle bei Schiebetoren 100×60 mm

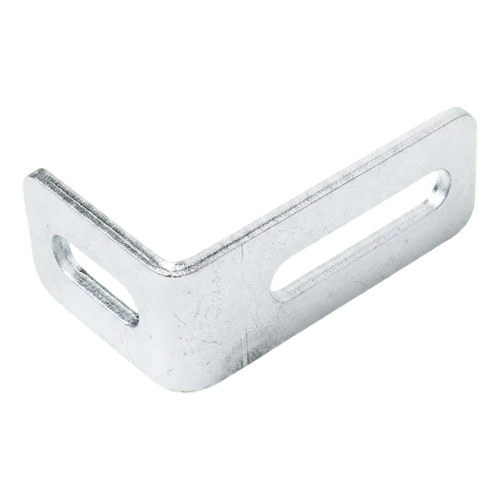

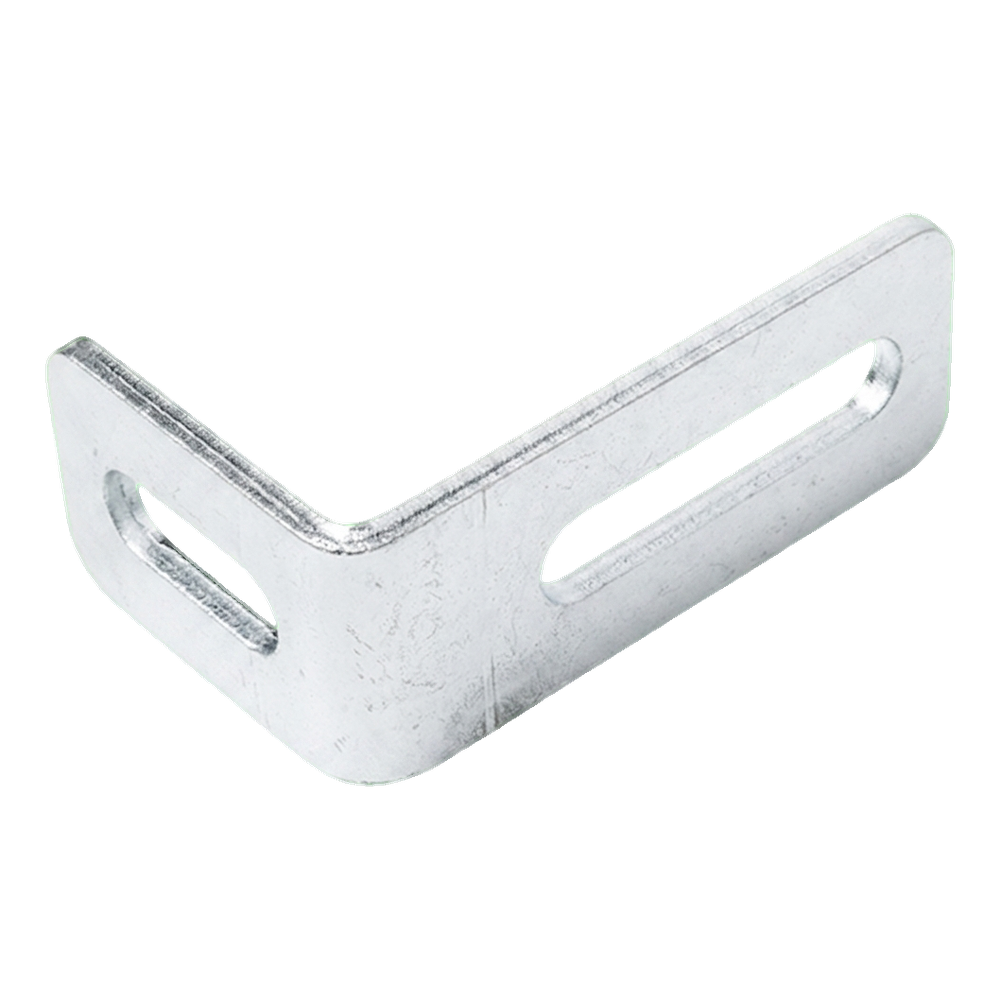

Winkelstück für Führungsrolle PSG 100×60 mm – verzinktes Stahlwinkelstück mit ovalen Löchern
Winkelstück für Führungsrolle PSG 100×60 mm – verzinktes Stahlwinkelstück mit ovalen Löchern

Das Winkelstück für Führungsrolle 100×60 mm der Marke PSG ist ein Stahlmontageelement für die Installation von Führungsrollen in selbsttragenden Schiebetoren. Dank zwei ovalen Einstelllöchern (sog. Bohnenformen) ermöglicht es eine präzise Positionierung der Rolle sowohl vertikal als auch horizontal — was die Montage- und spätere Einstellzeit des Tores erheblich verkürzt.

Das Winkelstück ist aus Stahlblech mit 5 mm Dicke gefertigt, was hohe Steifigkeit und Langlebigkeit auch bei intensivem Torbetrieb gewährleistet. Die verzinkte Oberfläche sorgt für Korrosionsbeständigkeit unter Außenbedingungen. Kompakte Abmessungen und geringes Gewicht (0,2 kg) erleichtern Logistik und Lagerung.

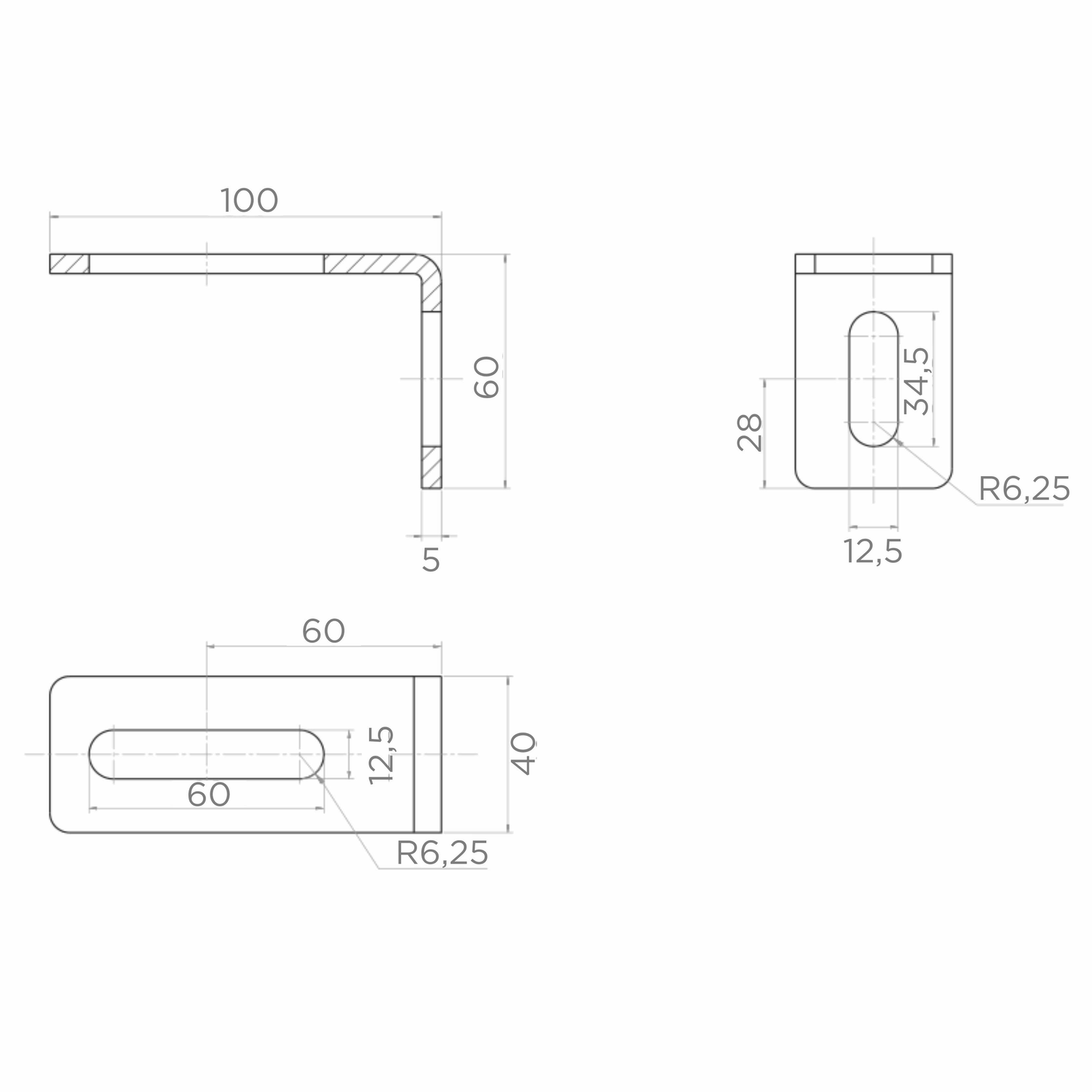

Maßzeichnung des Winkelstücks für Führungsrolle PSG 100×60 mm – orthogonale Ansichten mit Abmessungen
Maßzeichnung des Winkelstücks für Führungsrolle PSG 100×60 mm – orthogonale Ansichten mit Abmessungen

Abmessungen und technische Spezifikation

  • Außenabmessungen (L × H × B): 100 × 60 × 40 mm
  • Blechdicke: 5 mm
  • Ovales Loch – horizontaler Schenkel: 60 × 12,5 mm (Bogenradius R 6,25 mm)
  • Ovales Loch – vertikaler Schenkel: 34,5 × 12,5 mm (Bogenradius R 6,25 mm)
  • Material: verzinkter Stahl
  • Gewicht: 0,2 kg
  • Hersteller: PSG
  • EAN: 5901289679398

Anwendung

Das Winkelstück dient zur Befestigung der Führungsrolle am Pfosten des selbsttragenden Schiebetores. Die ovalen Einstelllöcher an beiden Schenkeln ermöglichen eine stufenlose Positionskorrektur der Rolle gegenüber dem Fahrprofil des Tores — ohne die Notwendigkeit, neue Löcher zu bohren. Dies ist ein wichtiger Vorteil bei Montagen, wo eine präzise Einstellung der Torflügelführung erforderlich ist.
