PSG Torscharnier gedreht mit Kugel fi 16 × 70 mm Stahl
product unavailable
Zur Wunschliste hinzufügen
Beschreibung

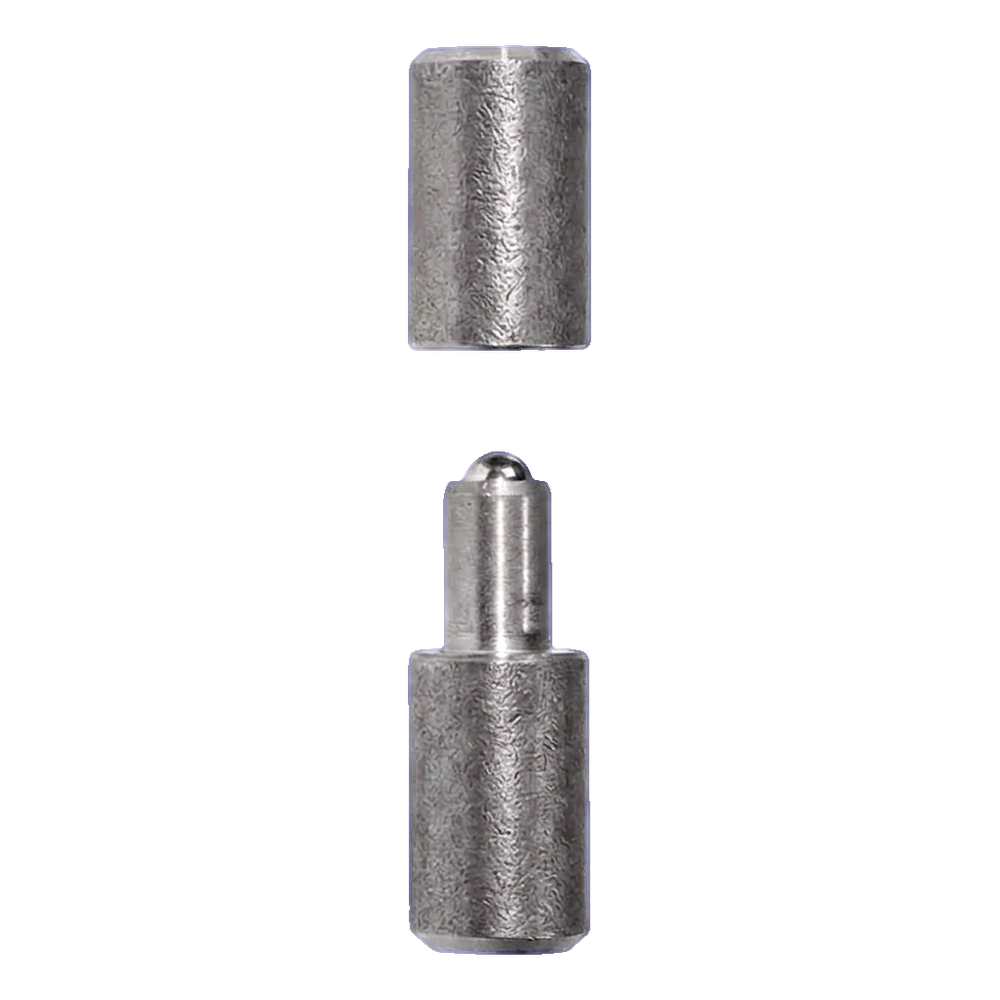

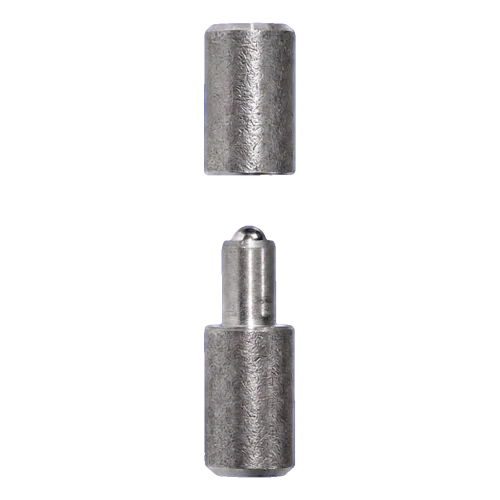

PSG Torscharnier gedreht mit Kugel fi 16 × 70 mm Stahl
Gedrehtes Scharnier mit Kugel bestimmt für Flügeltore. Die zweiteilige Konstruktion besteht aus einer Hülse und einem mit einer Kugel abgeschlossenen Zapfen, was eine gleichmäßige Drehung des Torflügels und einfache Montage durch Schweißen gewährleistet. Aus Stahl gedreht, fertig zum Einschweißen in Rahmen und Flügel — ohne die Notwendigkeit des Bohrens von Löchern oder der Verwendung zusätzlicher Verbinder.
Die kompakten Abmessungen (fi 16 × 70 mm) ermöglichen die Verwendung dieses Scharniers bei leichten und mittleren Flügeltoren, Gartentüren und anderen Metallkonstruktionen, die eine dauerhafte Drehverbindung erfordern.
Abmessungen und technische Parameter
- Gesamtlänge (H): 70 mm
- Außendurchmesser: 16 mm
- Zapfenlänge: 17,5 mm
- Zapfendurchmesser: 10 mm
- Material: gedrehter Stahl
- Typ: mit Kugel
- Gewicht: 0,12 kg
- Hersteller: PSG
- EAN: 5901289676557
Anwendung und Montage
Das Scharnier wird durch Einschweißen beider Teile — Hülse und Zapfen — direkt in die Konstruktionselemente des Tores montiert. Die Kugel am Ende des Zapfens ermöglicht freie Drehung und überträgt gleichzeitig axiale Belastungen. Durch diese Lösung arbeitet der Torflügel leise und gleichmäßig während der gesamten Betriebsdauer. Ideal für Flügeltore, Gartentüren und alle geschweißten Stahlkonstruktionen, die ein Drehscharnier erfordern.
Technische Daten
| Durchmesser | 16 |
| Montageart | Zum Einmauern |
| Material | Stahl |
