PSG Stahlanker M20 Ø 27 L-160 mit verstellbarem Scharnier und Rosette
product unavailable
Zur Wunschliste hinzufügen
Beschreibung

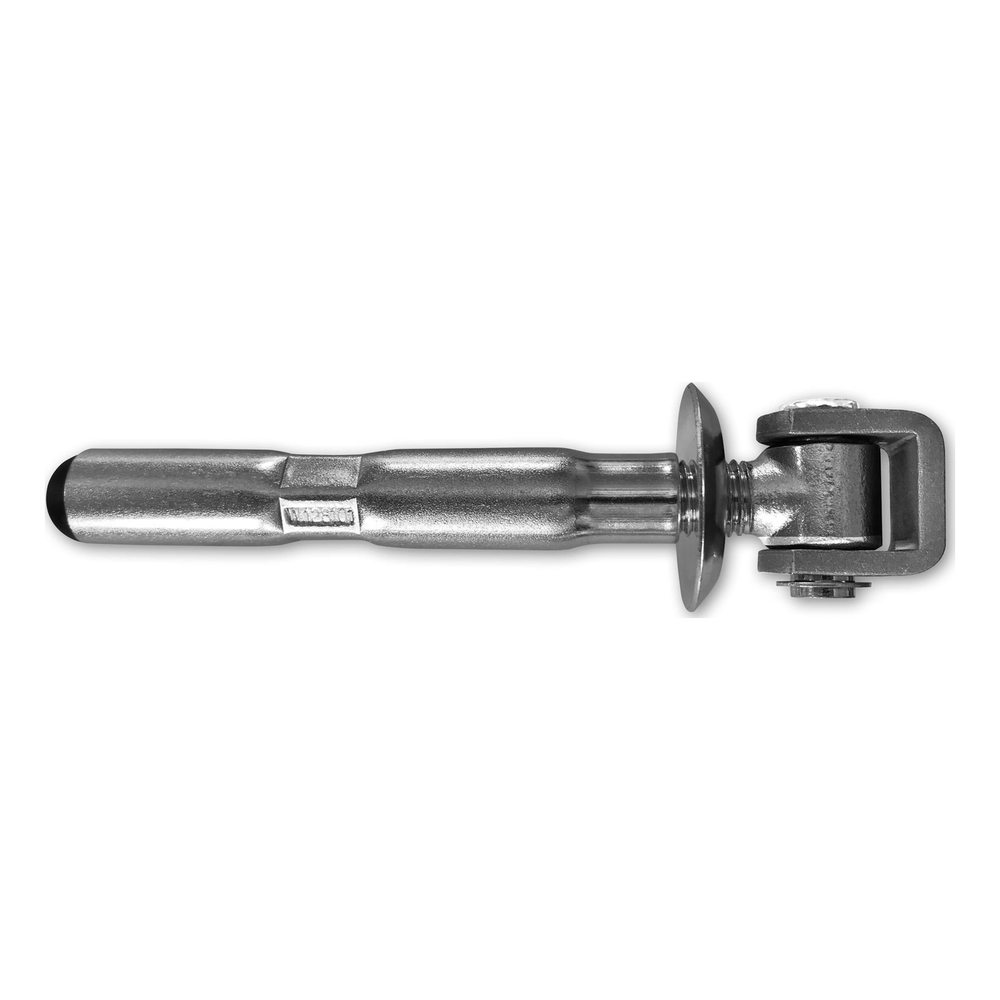

PSG Stahlanker M20 Ø 27 L-160 mit verstellbarem Scharnier und Rosette
Stahlanker M20 mit verstellbarem Scharnier und Rosette ist ein kompletter Montagesatz zur Befestigung von Tor- und Pfortenscharnieren in Beton-, Stein- oder Klinkerpfosten. Dank der speziell profilierten Verjüngung für Chemiedübel-Anwendung ist die Montage schnell, sicher und dauerhaft — ohne die Notwendigkeit, den Anker nass zu vermauern.
Das Set enthält einen Anker mit einer Länge von 160 mm und einem Durchmesser von Ø 27 mm mit Innengewinde M20 sowie ein komplettes verstellbares Scharnier M20 mit Rosette. Der Verstellbereich des Scharniers beträgt 40–65 mm, wodurch die Position des Tor- oder Pfortenflügels nach der Ankermontage präzise eingestellt werden kann. Die Rosette mit einem Durchmesser von 58 mm verdeckt den Befestigungspunkt und verleiht der Installation ein ästhetisches, fertiges Aussehen.

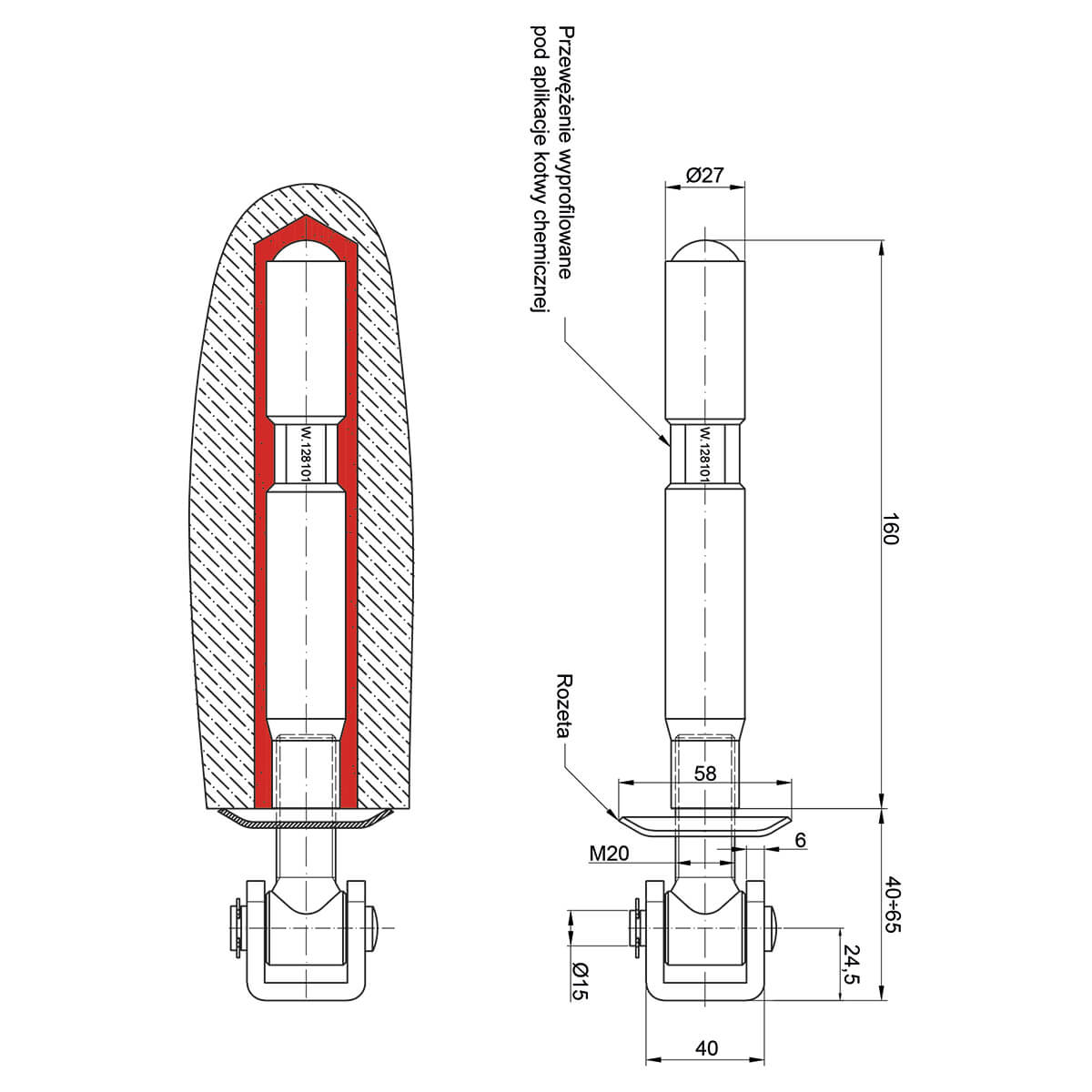

Abmessungen und technische Parameter
- Hersteller: PSG
- Innengewinde: M20
- Durchmesser Ankerkörper: Ø 27 mm
- Länge Ankerkörper: 160 mm
- Gesamtlänge des Sets: 225 mm
- Durchmesser Rosette: 58 mm
- Stärke Rosette: 6 mm
- Verstellbereich Scharnier: 40–65 mm
- Durchmesser Scharnierbolzen: Ø 15 mm
- Breite Scharnierlasche: 40 mm
- Höhe Scharnierlasche: 24,5 mm
- Material: Stahl
- Gewicht: 0,62 kg
- EAN: 5901431941274
Anwendung und Montage
Der Anker ist zum Einmauern oder Einkleben in Zaunpfosten — Beton-, Stein- oder Klinker bestimmt. Die Verjüngung am Ankerkörper ist so profiliert, dass sie eine optimale Verbindung mit Chemiedübel gewährleistet, was hohe Tragfähigkeit und Widerstandsfähigkeit gegen dynamische Belastungen garantiert, die für Tor- und Pfortenflügel typisch sind. Die Rosette, die die Montagestelle verdeckt, sorgt für einen sauberen, professionellen optischen Effekt.
Die Scharnierverstellung im Bereich 40–65 mm ermöglicht die Korrektur der Flügelposition ohne Demontage des Ankers, was die Ausbauarbeiten auf der Baustelle erheblich beschleunigt und die Notwendigkeit einer erneuten Befestigung des Elements bei geringfügigen Maßabweichungen des Pfostens eliminiert.
Technische Daten
| Gewindeart | M20 |
| Material | Stahl |
