PSG Schildplatte für verstellbares Scharnier M16 80×80 mm – Edelstahl AISI 304
product unavailable
Zur Wunschliste hinzufügen
Beschreibung
PSG Schildplatte für verstellbares Scharnier M16 80×80 mm – Edelstahl AISI 304
Schildplatte für verstellbares Scharnier M16 der Marke PSG ist ein robustes Montageelement zur Befestigung verstellbarer Scharniere mit M16-Gewinde. Aus Edelstahl AISI 304 gefertigt, garantiert sie jahrelange Korrosionsbeständigkeit und Wetterbeständigkeit — die ideale Lösung für Einfahrtstore, Gartentüren und Zäune für die Außenmontage.

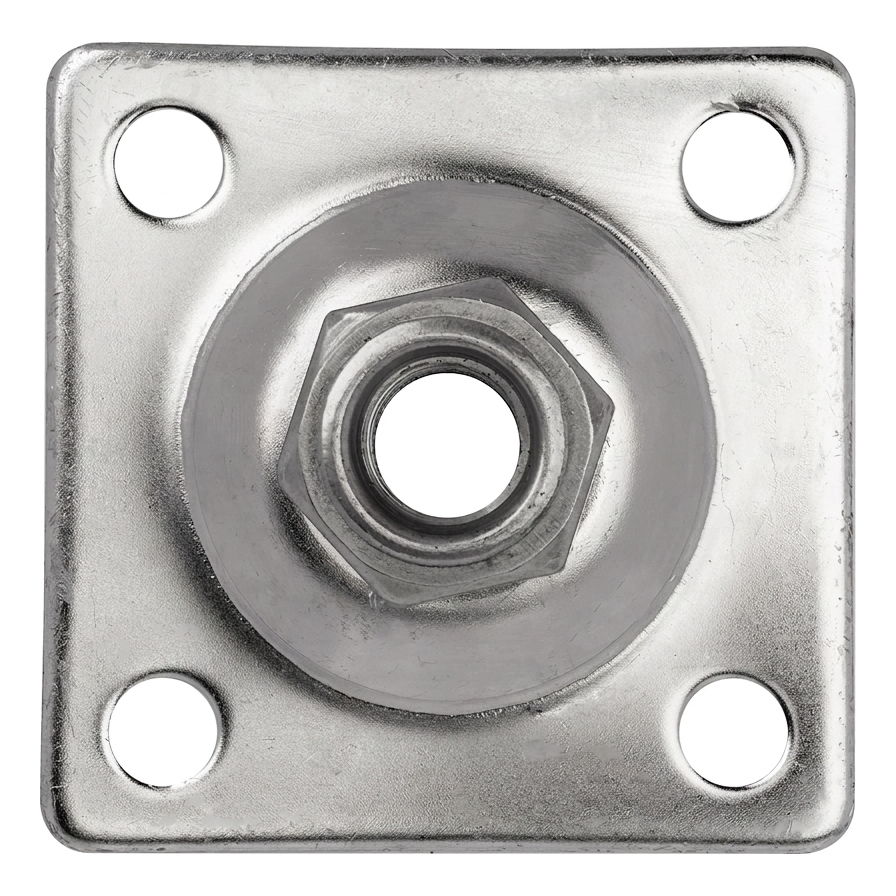

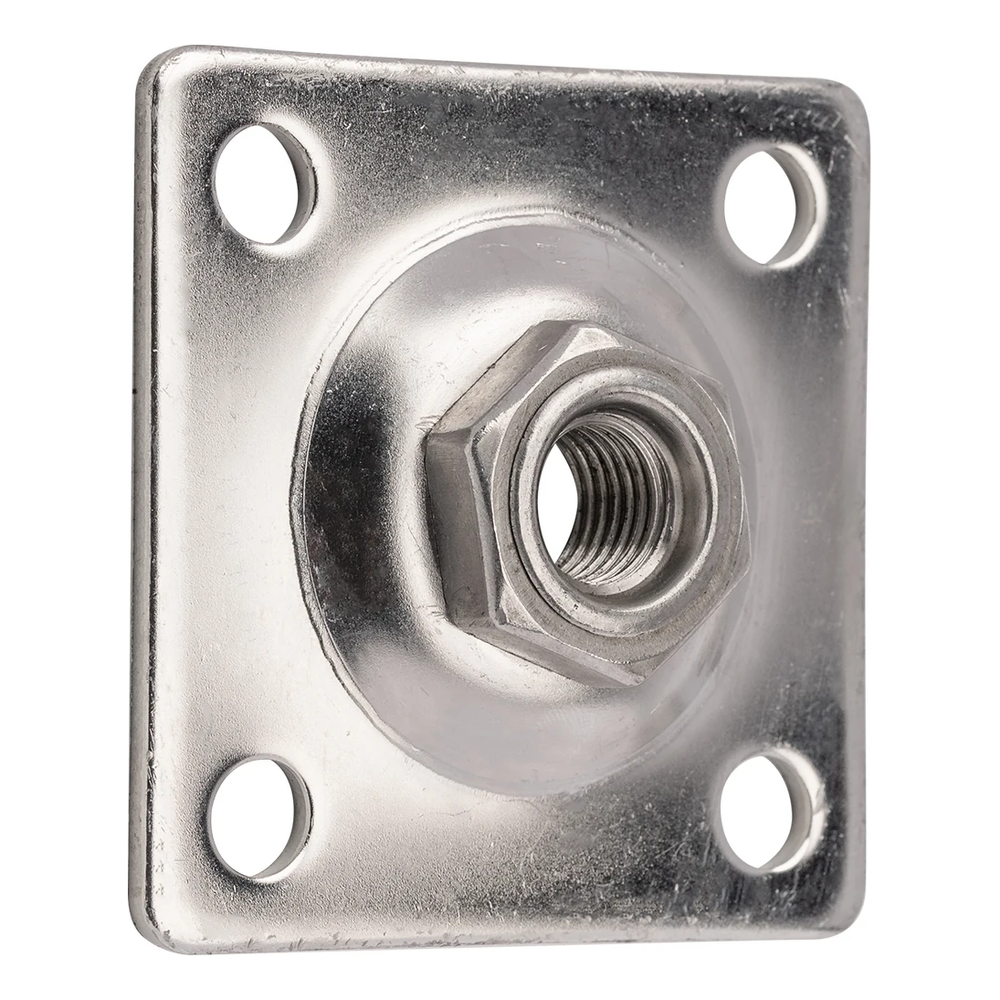

Die universelle Konstruktion der Schildplatte mit mittig eingesetzter Sechskantmutter und vier Montagelöchern gewährleistet eine sichere, stabile Verbindung des Scharniers mit dem Pfosten oder Torrahmen. Die rohe Stahloberfläche ermöglicht weitere Bearbeitung — Pulverbeschichtung, Lackierung oder Belassung in natürlicher Ausführung.
Anwendung
- Einfahrtstore — einflügelig und zweiflügelig
- Garten- und Eingangstüren
- Grundstücks- und Industriezäune
- Torkonstruktionen, die verstellbare M16-Scharniere erfordern
Hauptmerkmale
- Edelstahl AISI 304 — hohe Korrosionsbeständigkeit, ideal für Außenanwendungen
- M16-Gewinde — Kompatibilität mit gängigen verstellbaren Scharnieren
- Universelle Konstruktion — symmetrische Schildplatte sowohl links als auch rechts montierbar
- 4 Montagelöcher mit Durchmesser ø10,5 mm — schnelle und sichere Montage mit Schrauben
- Rohe Oberfläche — Möglichkeit der Lackierung oder Beschichtung in gewünschter Farbe

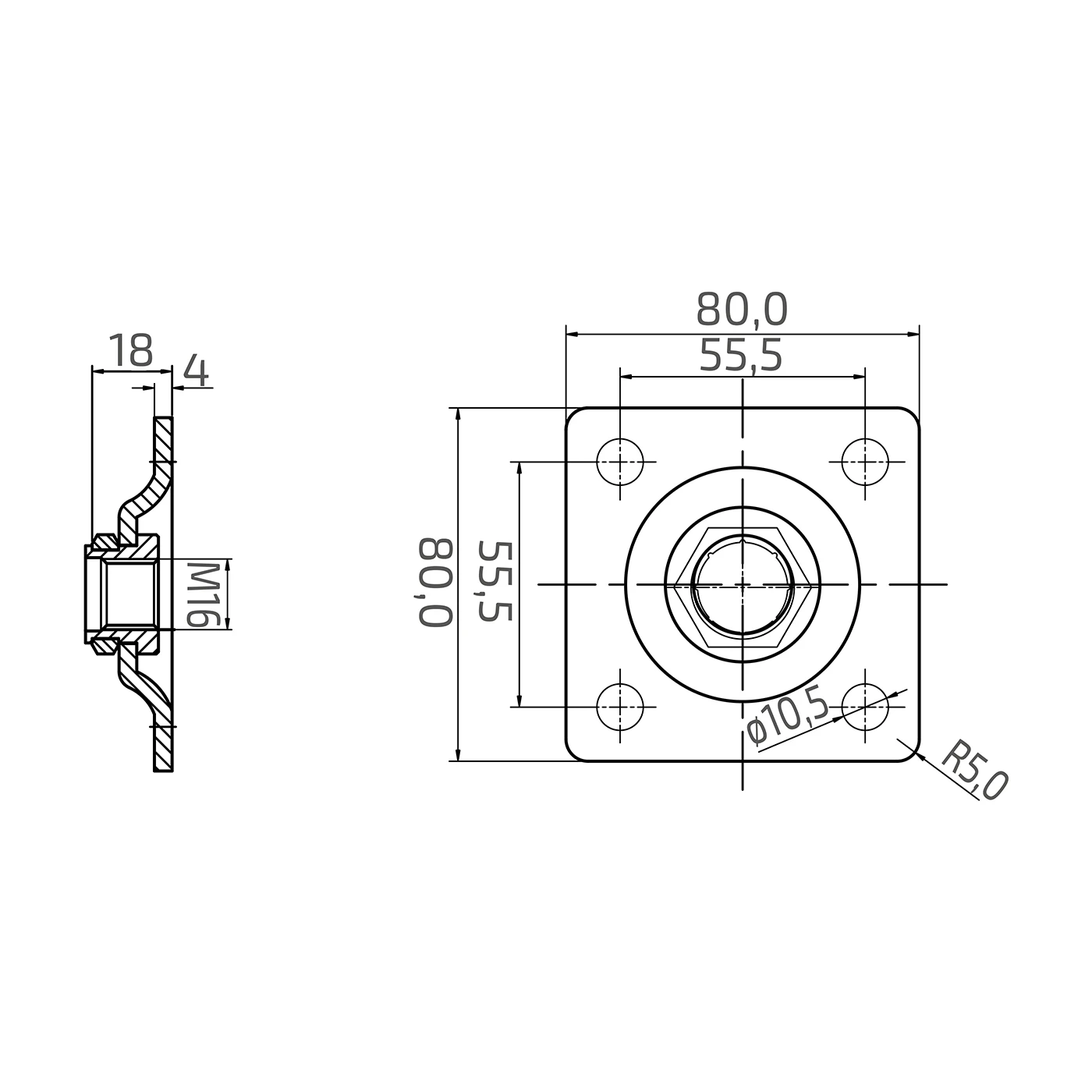

Abmessungen und technische Parameter
- Abmessungen der Schildplatte: 80 × 80 mm
- Blechstärke: 4 mm
- Gesamttiefe (mit Mutter): 18 mm
- Muttergewinde: M16
- Lochabstand der Montagelöcher: 55,5 × 55,5 mm
- Durchmesser der Montagelöcher: ø10,5 mm
- Eckenradius: R5,0 mm
- Material: Edelstahl AISI 304
- Oberfläche: roh
- Gewicht: 0,19 kg
- Marke: PSG
- EAN: 5903313205818
Korrosionsbeständigkeit
Die Verwendung von Edelstahl AISI 304 ist eine Garantie für Langlebigkeit auch unter schwierigen Witterungsbedingungen. Das Material behält sein ästhetisches, metallisches Aussehen über Jahre der Nutzung bei und rostet nicht unter Einwirkung von Regen, Schnee oder Feuchtigkeit. Für Installationsunternehmen bedeutet dies keine Reklamationen im Zusammenhang mit Korrosion und weniger Garantieservices — einmal montiert, dient die Schildplatte ohne Wartung über viele Jahre.
Montage
Die Schildplatte wird mit vier Schrauben (für Löcher mit Durchmesser ø10,5 mm) direkt am Torpfosten oder Konstruktionsrahmen montiert. Der Lochabstand 55,5 × 55,5 mm ermöglicht eine stabile Verteilung der Kräfte über die gesamte Verbindungsfläche. In die mittige Mutter wird der Zapfen des verstellbaren Scharniers mit M16-Gewinde eingeschraubt, was eine präzise Einstellung der Torflügelposition nach der Montage ermöglicht.
Technische Daten
| Gewindeart | M16 |
| Material | AISI 304 |
