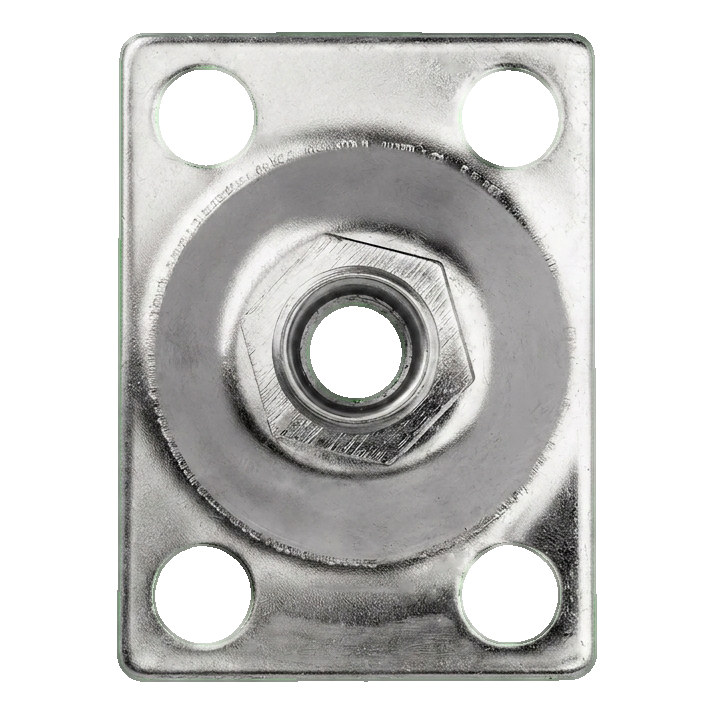

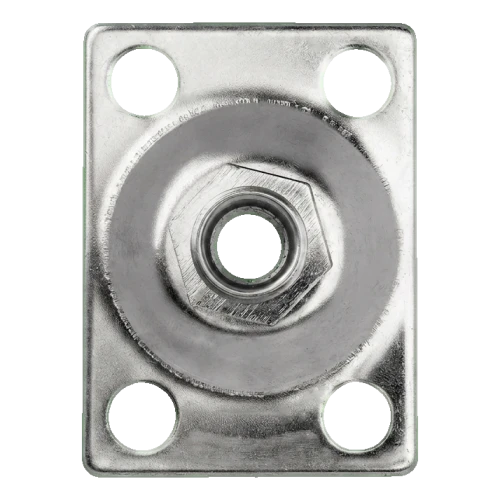

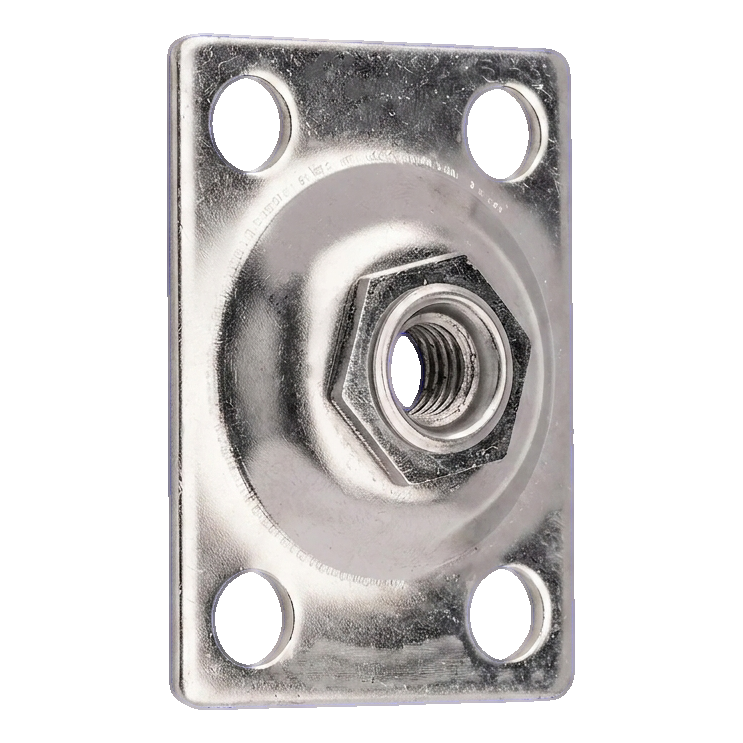

PSG Scharnierschild verstellbar M12 75×55 mm – Edelstahl AISI 304
product unavailable
Zur Wunschliste hinzufügen
Beschreibung
PSG Scharnierschild verstellbar M12 75×55 mm – Edelstahl AISI 304
PSG Scharnierschild verstellbar M12 ist eine solide Montageplatte aus Edelstahl AISI 304, die zur Befestigung von verstellbaren Scharnieren mit M12 Gewinde bestimmt ist. Die universelle Konstruktion mit vier Montagelöchern und roher Oberfläche macht dieses Element perfekt geeignet für den Bau von Geländern, Gartentoren, Toren sowie anderen Außenkonstruktionen, die eine dauerhafte und korrosionsbeständige Verbindung erfordern.
Durch die Verwendung von Edelstahl AISI 304 bildet das Schild an der Oberfläche eine schützende Chromoxidschicht, die wirksam vor Rost schützt, selbst bei hoher Feuchtigkeit, wechselnden Temperaturen und atmosphärischen Verunreinigungen. Das ist eine ideale Lösung für Außenanwendungen, wo die Haltbarkeit und Zuverlässigkeit von Montageelementen für die Sicherheit der gesamten Konstruktion von entscheidender Bedeutung sind.

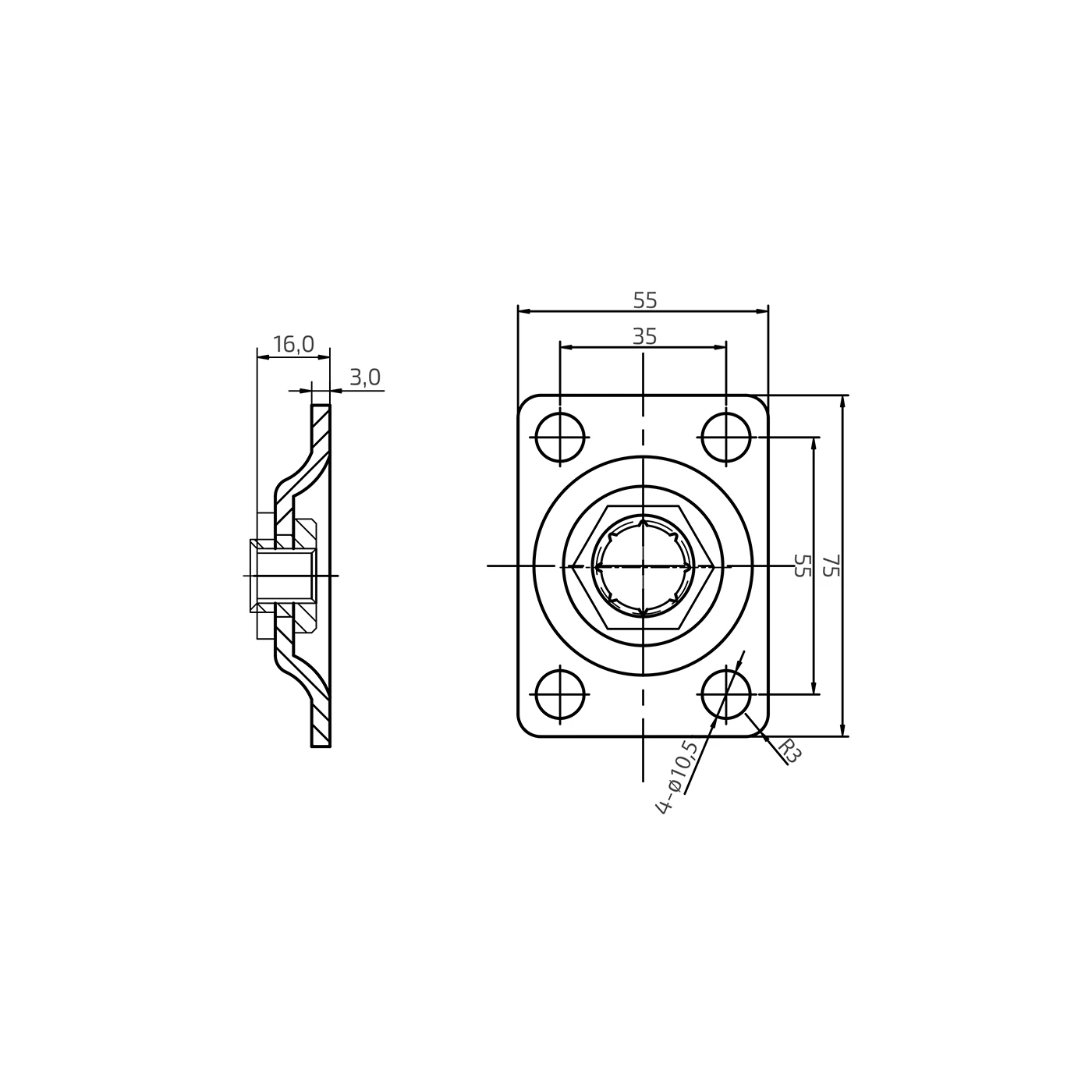

Abmessungen und technische Spezifikation
- Plattenabmessungen: 75 × 55 mm
- Blechdicke: 3,0 mm
- Gesamttiefe (mit Mutter): 16,0 mm
- Lochabstand Montage (vertikal): 55 mm
- Lochabstand Montage (horizontal): 35 mm
- Anzahl Montagelöcher: 4
- Lochdurchmesser: Ø10,5 mm
- Eckenradius: R3
- Zentrales Gewinde: M12
- Material: Edelstahl AISI 304
- Oberfläche: roh
- Typ: universal
- Gewicht: 0,13 kg
- EAN: 5903313205801
Anwendung und Montage
Das Schild wird mit vier Schrauben durch Löcher mit einem Durchmesser von 10,5 mm befestigt, die im Abstand von 35 × 55 mm angeordnet sind. Das zentrale Gewinde M12 ermöglicht das schnelle Einschrauben des verstellbaren Scharnierdorns, was eine präzise Einstellung der Position des Tor- oder Gartentor-Flügels erlaubt. Die universelle Konstruktion bedeutet, dass das Schild sowohl für linke als auch rechte Montage geeignet ist – ohne separate Varianten bestellen zu müssen.
Die rohe Oberfläche aus Edelstahl ermöglicht die Anpassung der Oberfläche an individuelle Projektanforderungen – das Element kann im rohen Zustand belassen, poliert oder mit einer zusätzlichen Schutzschicht versehen werden. Für Installationsteams bedeutet das volle Flexibilität und die Möglichkeit, das Aussehen an die übrigen Elemente des Geländers oder Zauns anzupassen.
Technische Daten
| Material | AISI 304 |
| Oberfläche | Satin |
