PSG Montageplatte Stahl 38 für Schiebetor-Laufwagen 150×25 mm
product unavailable
Zur Wunschliste hinzufügen
Beschreibung
PSG Montageplatte Stahl 38 für Schiebetor-Laufwagen 150×25 mm

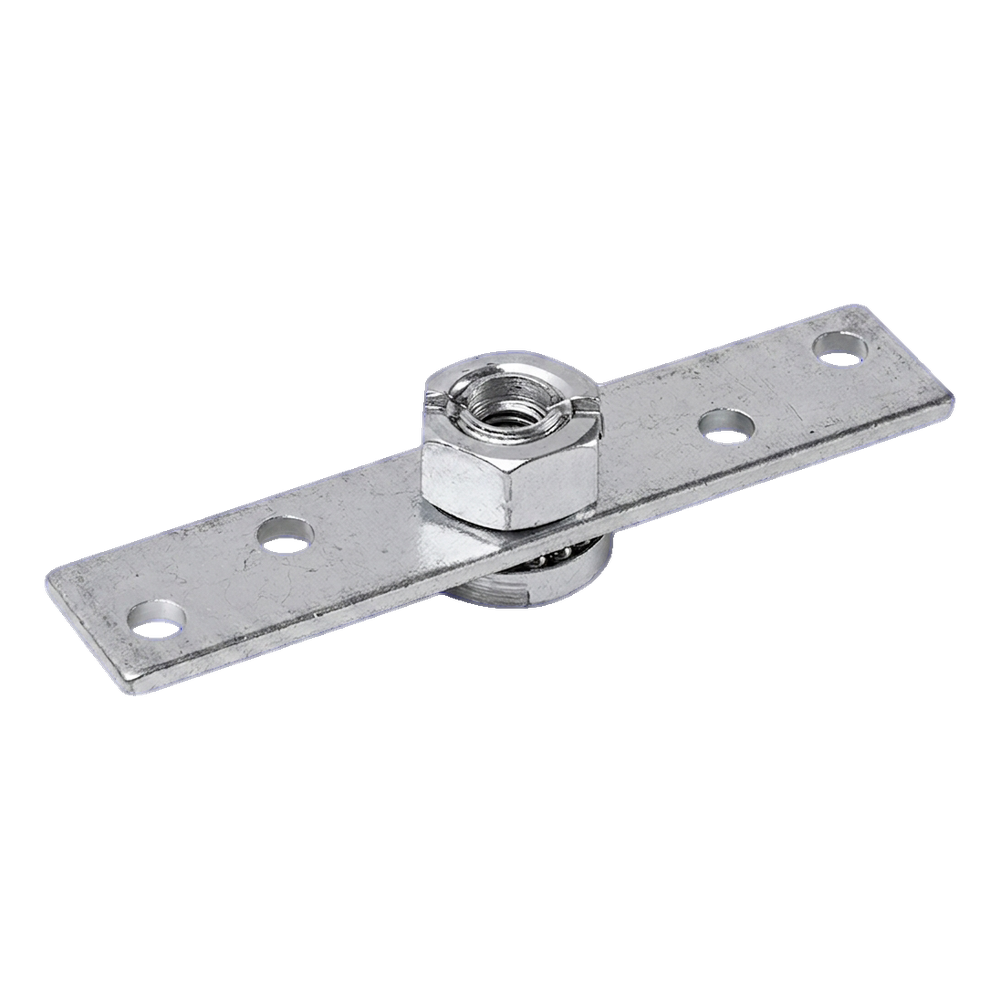

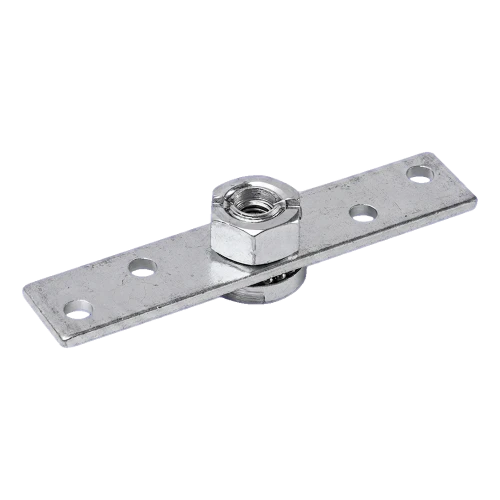

Die Montageplatte PSG 38 ist ein Stahlelement zur drehbaren Befestigung der Rollenbaugruppe in Schiebetor-Systemen. Dank des eingebauten Drehgelenks mit Mutter gewährleistet sie den reibungslosen Betrieb des Laufwagens und ermöglicht die Kompensation von Schienenunregelmäßigkeiten sowie die Eliminierung übermäßiger Spannungen an den Rollen.
Die Platte ist mit vier Befestigungsöffnungen ausgestattet, die symmetrisch auf beiden Seiten des zentralen Gelenks angeordnet sind, sowie einer zentralen Öffnung mit größerem Durchmesser, durch die das Drehelement verläuft. Diese Konstruktion ermöglicht eine sichere und stabile Befestigung am Torrahmen und erhält gleichzeitig die Drehbewegungsfreiheit der Rollenbaugruppe.

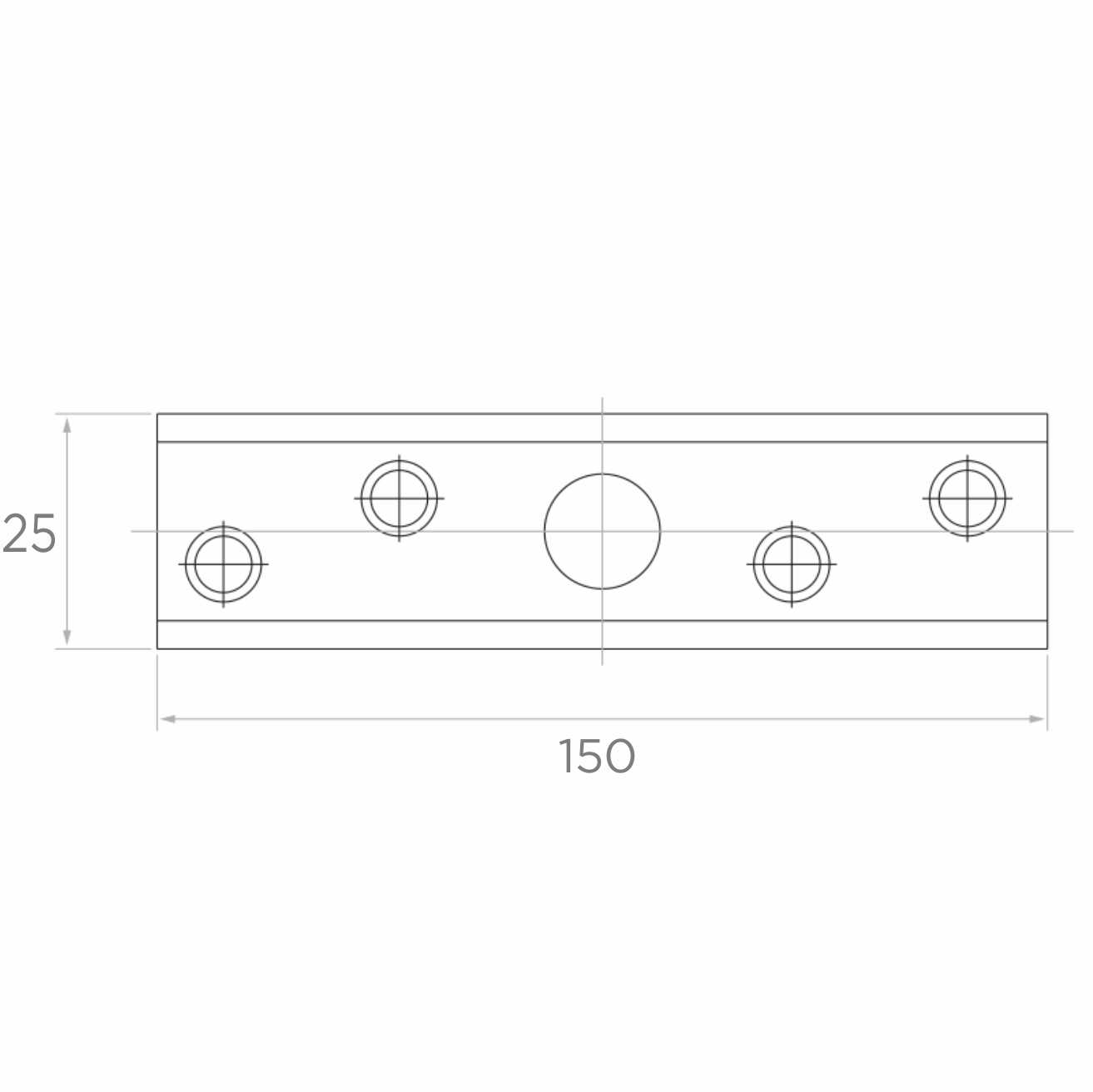

Abmessungen und technische Daten
- Plattenlänge: 150 mm
- Plattenbreite: 25 mm
- Material: Stahl
- Oberflächenbehandlung: verzinkt
- Befestigungsöffnungen: 4 seitliche Öffnungen + 1 zentrale Öffnung
- Drehelement: Gelenk mit Sechskantmutter
- Gewicht: 0,18 kg
- Hersteller: PSG
- EAN: 5901289675598
Anwendung
Die Montageplatte ist für Schiebetor-Systeme als Verbindungselement zwischen Torrahmen und Laufrollen-Baugruppe bestimmt. Die drehbare Befestigung gewährleistet die Selbstausrichtung der Rollen zur Laufschiene, was zu einem leiseren und gleichmäßigeren Torbetrieb führt. Sie ist ein unverzichtbares Element bei der professionellen Montage von Schiebetor-Systemen auf Bodenschienen.
