PSG Konsole für den Auflaufbock eines freitragenden Schiebetors 130×75 mm
Feedback zum Produkt hinterlassen

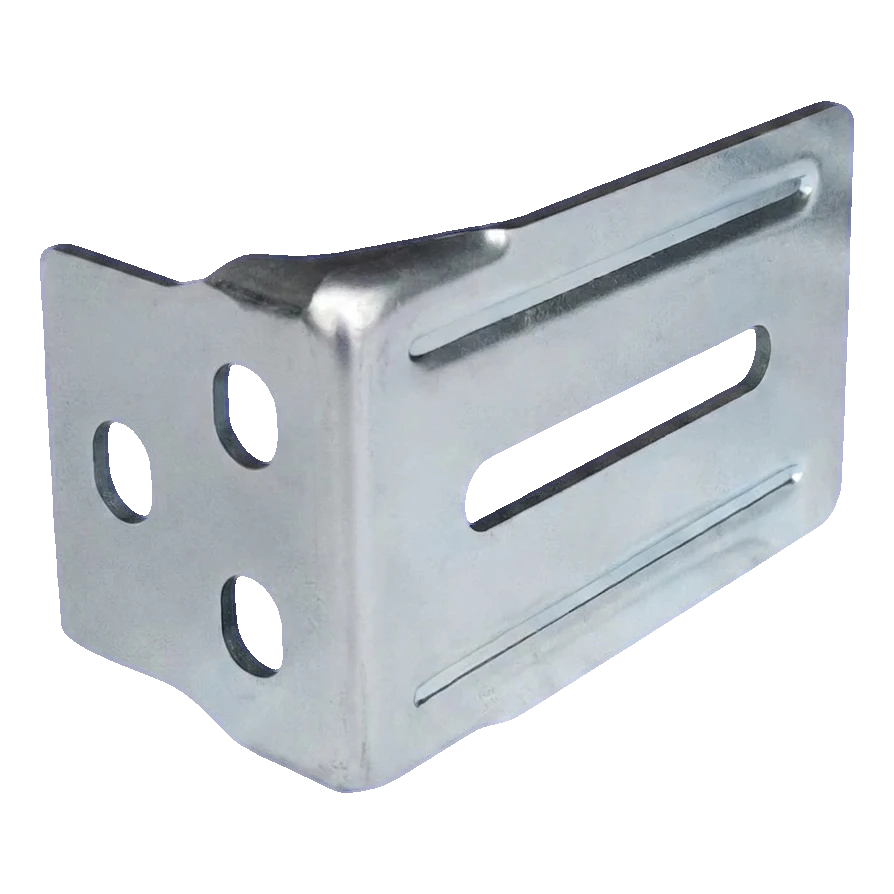

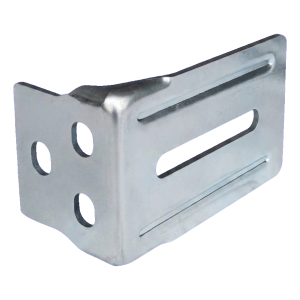

PSG Konsole für den Auflaufbock eines freitragenden Schiebetors aus verzinktem Stahl. Abmessungen 130×75×55 mm, Blechstärke 3 mm. Winkel mit Langlöchern zur Positionseinstellung. Für die seitliche Montage der Auflaufaufnahme. Gewicht 0,28 kg.
Versandkosten sind nicht im Preis enthalten.
Versandkosten sind nicht im Preis enthalten.
Produktcode: 001-250
Beschreibung
PSG Konsole für den Auflaufbock eines freitragenden Schiebetors 130×75 mm
Die PSG Konsole für den Auflaufbock ist ein Stahlwinkel für die seitliche Montage der Auflaufaufnahme an freitragenden Schiebetoren. Dank der soliden Konstruktion aus Stahlblech mit einer Stärke von 3 mm sorgt sie für eine stabile und dauerhafte Befestigung des Auflaufmechanismus – eines Schlüsselelements, das für das korrekte Schließen des Schiebetors verantwortlich ist.
Die Konsole hat eine L-Form und ist sowohl am vertikalen als auch am horizontalen Schenkel mit Langlöchern ausgestattet, die beim Einbau eine präzise Einstellung der Position des Auflaufbocks ermöglichen. Runde Bohrungen an der vertikalen Wand dienen der zusätzlichen Befestigung. Diese Konstruktion ermöglicht Montagebetrieben eine schnelle Montage mit Korrekturmöglichkeit der Ausrichtung, ohne dass neue Löcher gebohrt werden müssen.

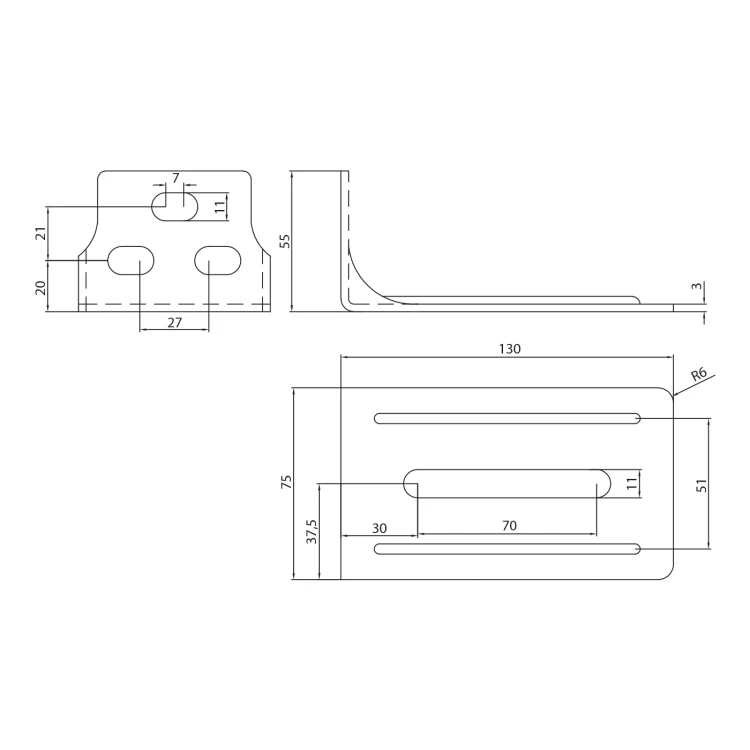

Abmessungen und technische Daten
- Länge des horizontalen Schenkels (L): 130 mm
- Breite der Konsole: 75 mm
- Höhe des vertikalen Schenkels (H): 55 mm
- Blechstärke: 3 mm
- Eckenradius: R6
- Langlöcher (zur Einstellung): 11 mm Breite
- Länge des mittleren Langlochs (horizontaler Schenkel): 70 mm
- Achsabstand der Langlöcher (horizontaler Schenkel): 51 mm
- Lochabstand (vertikaler Schenkel): 27 × 21 mm
- Material: verzinkter Stahl
- Gewicht: 0,28 kg
- EAN: 5901289670272
- Hersteller: PSG
Verwendung und Montage
Die Konsole wird seitlich am Pfosten oder an der tragenden Konstruktion des Tores montiert. Der vertikale Schenkel mit runden Bohrungen und Langlöchern dient zum Anschrauben der Konsole am Untergrund, während am horizontalen Schenkel der Auflaufbock (Auflaufaufnahme) befestigt wird. Die länglichen Langlöcher bieten einen Einstellbereich in drei Achsen, der eine genaue Positionierung der Auflaufrolle relativ zur Laufschiene des freitragenden Schiebetors ermöglicht.
Das Element ist für das System für freitragende Schiebetore PSG vorgesehen und garantiert volle Kompatibilität mit den Auflaufböcken dieses Herstellers.
