PSG Halterung für Schiebetor-Führungsanschlag Stahl 150×120 mm
product unavailable
Zur Wunschliste hinzufügen
Beschreibung
PSG Halterung für Schiebetor-Führungsanschlag Stahl 150×120 mm

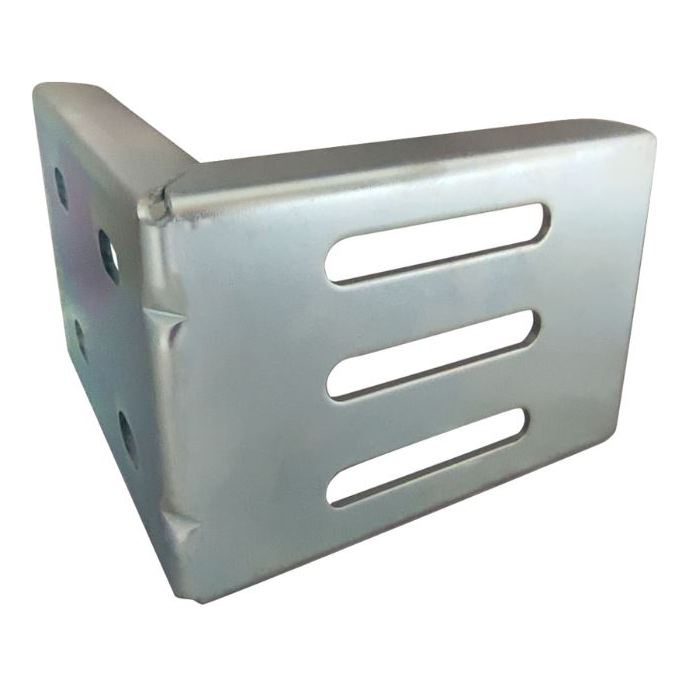

Die Halterung für Führungsanschlag der Marke PSG ist ein robustes L-förmiges Montageelement für Schiebetoranlagen. Sie dient als Basis zur Befestigung des Führungsanschlags des Torwagens und gewährleistet eine stabile und einstellbare Verbindung des Anschlags mit der Torkonstruktion oder dem Pfosten. Durch die länglichen Montagelöcher (Langlöcher) ermöglicht sie eine präzise Positionsregulierung in drei Achsen, was die Toreinstellung bei der Montage erheblich erleichtert.

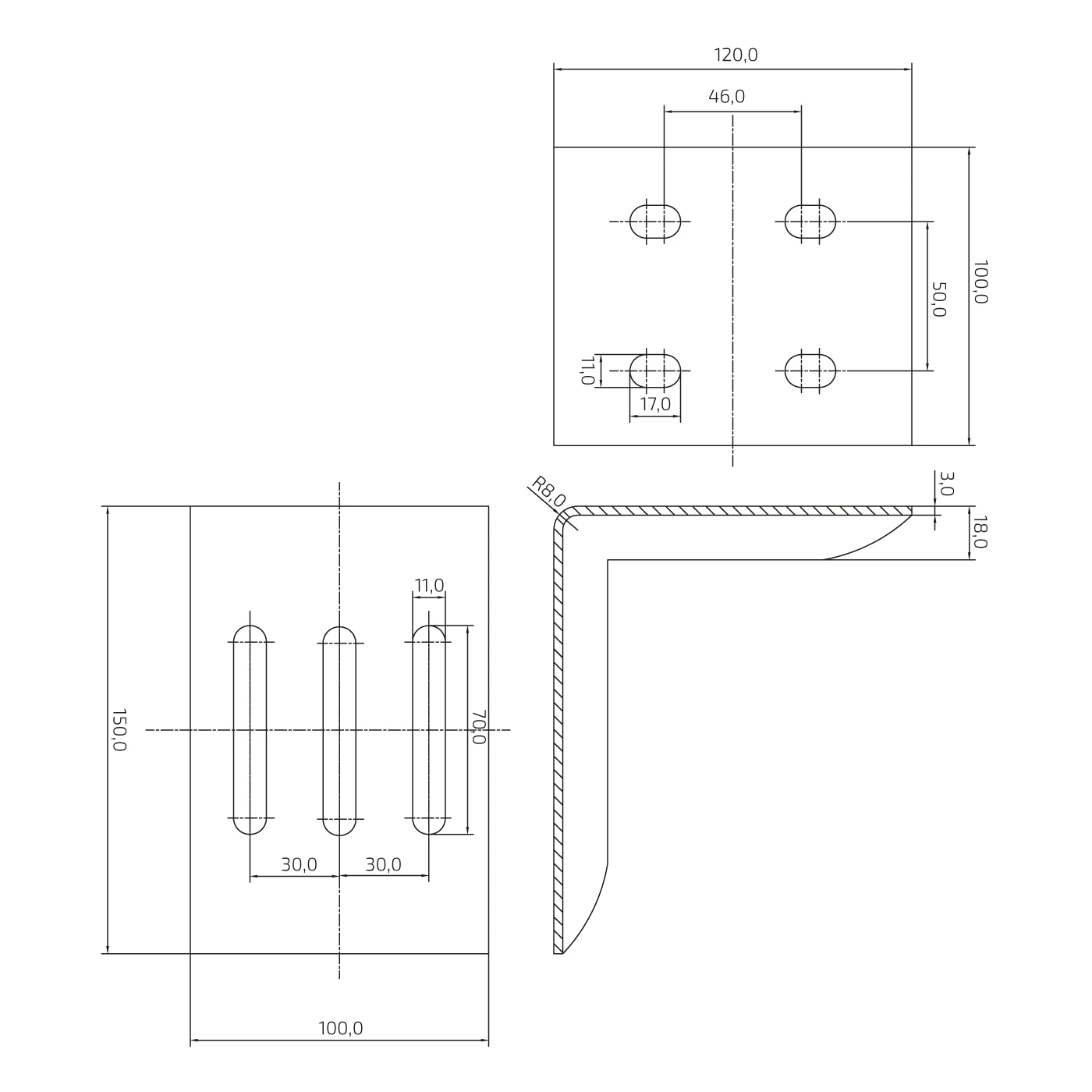

Abmessungen und Konstruktion
- Abmessungen vertikaler Arm (länger): 150 × 100 mm
- Abmessungen horizontaler Arm (kürzer): 120 × 100 mm
- Stahlblechstärke: 3 mm
- Innenbiegeradius: R8 mm
- Verstärkungsprägung in der Ecke: 18 mm
- Gewicht: 0,72 kg
Montagelöcher
- Vertikaler Arm: 3 Langlöcher mit Abmessungen 11 × 70 mm, Achsabstand 30 mm
- Horizontaler Arm: 4 Langlöcher mit Abmessungen 11 × 17 mm, Achsabstand 46 × 50 mm
Die länglichen Montagelöcher an beiden Armen ermöglichen eine stufenlose Positionsregulierung des Führungsanschlags sowohl vertikal als auch horizontal. Die drei großen Langlöcher (70 mm) am vertikalen Arm bieten einen weiten Höhenregulierungsbereich, was besonders wichtig beim Ausgleich von Bodenunebenheiten oder beim Anpassen des Führungsschienenniveaus ist.
Katalogdaten
- Hersteller: PSG
- Material: Stahl mit Verstärkungsprägung
- EAN: 5903313203609
Die Halterung ist ein Element des PSG Torzubehörsystems und arbeitet mit Führungsanschlägen zusammen, die für Laufwagen von Schiebetoren vorgesehen sind. Die solide Konstruktion aus 3 mm starkem Stahlblech mit zusätzlicher Prägung in der Ecke garantiert hohe Steifigkeit und Langlebigkeit – auch bei täglichem Betrieb schwerer Schiebetore.
