PSG Halterung für Einfahrtsstopper bei selbsttragenden Schiebetoren 130×75 mm

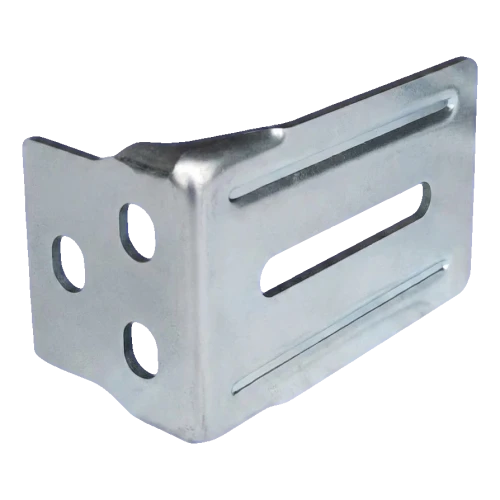

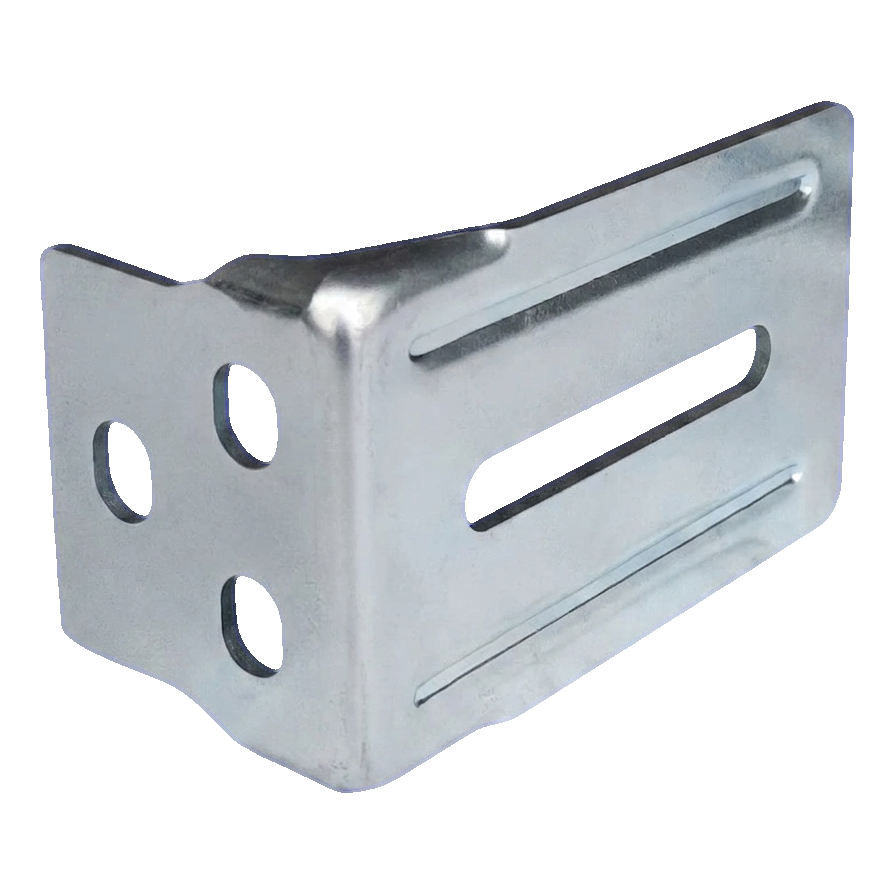

Die PSG Halterung für Einfahrtsstopper ist ein Stahlwinkel für die seitliche Montage der Einfahrtsstopperbuchse bei selbsttragenden Schiebetoren. Dank der soliden Konstruktion aus Stahlblech mit 3 mm Stärke gewährleistet sie eine stabile und dauerhafte Befestigung des Einfahrtsmechanismus – einem Schlüsselelement für das ordnungsgemäße Schließen des Schiebetors.
Die Halterung hat L-Form und ist sowohl am vertikalen als auch am horizontalen Flansch mit Langlöchern (ovalen Löchern) ausgestattet, was eine präzise Positionsregulierung der Einfahrtsstopper-Halterung während der Montage ermöglicht. Die runden Löcher an der vertikalen Wand dienen der zusätzlichen Befestigung. Diese Konstruktion ermöglicht Installationsbetrieben eine schnelle Montage mit Korrekturmöglichkeit ohne die Notwendigkeit, neue Löcher zu bohren.

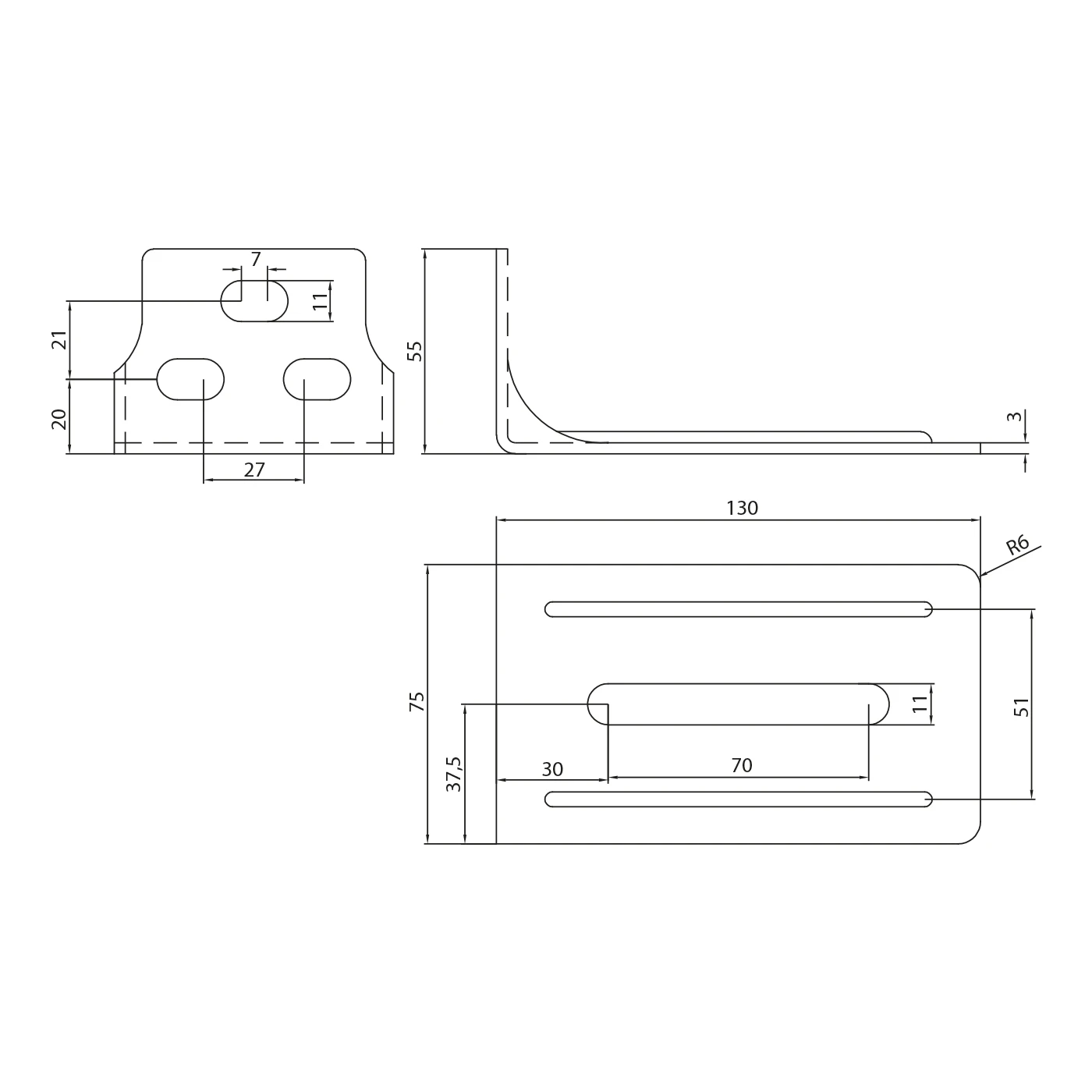

Abmessungen und technische Spezifikation
- Länge des horizontalen Flanschs (L): 130 mm
- Breite der Halterung: 75 mm
- Höhe des vertikalen Flanschs (H): 55 mm
- Blechstärke: 3 mm
- Radius der Eckenrundung: R6
- Langlöcher (Regulierung): 11 mm Breite
- Länge des mittleren Langlochs (horizontaler Flansch): 70 mm
- Achsabstand der Langlöcher (horizontaler Flansch): 51 mm
- Lochabstand (vertikaler Flansch): 27 × 21 mm
- Material: verzinkter Stahl
- Gewicht: 0,28 kg
- EAN: 5901289670272
- Hersteller: PSG
Anwendung und Montage
Die Halterung wird seitlich am Pfosten oder der Tragkonstruktion des Tors montiert. Der vertikale Flansch mit runden Löchern und Langlöchern dient zur Befestigung der Halterung am Untergrund, während am horizontalen Flansch die Einfahrtsstopper-Halterung (Einfahrtsstopperbuchse) befestigt wird. Die ovalen Langlöcher ermöglichen einen Regulierungsbereich in drei Achsen, was eine genaue Positionierung der Einfahrtsrolle relativ zur Laufschiene des selbsttragenden Tors ermöglicht.
Das Element ist für das PSG-System selbsttragender Schiebetore konzipiert und garantiert vollständige Kompatibilität mit den Einfahrtsstopper-Halterungen dieses Herstellers.
