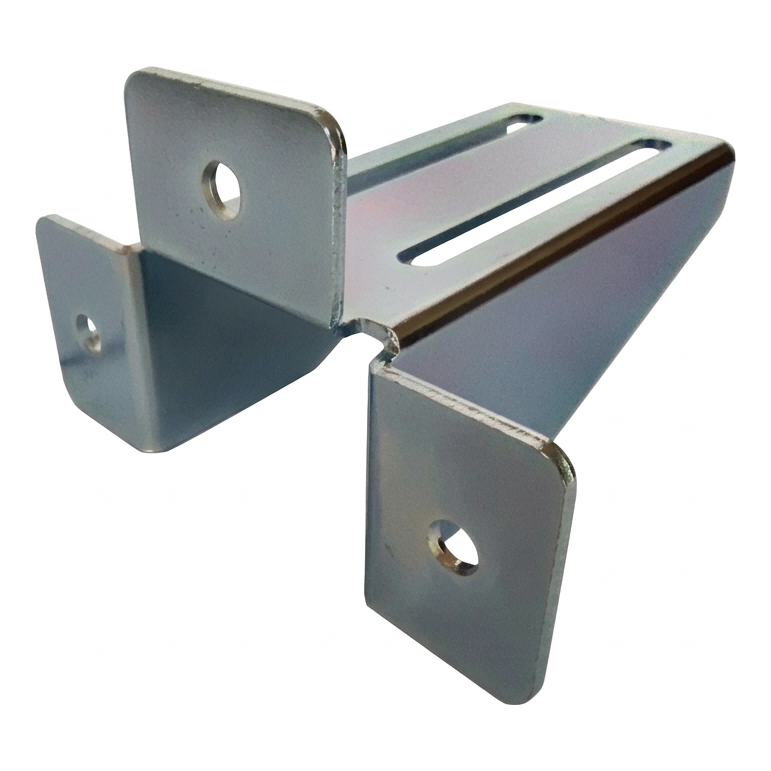

PSG Halter für Schiebetor-Auffahrtsstütze – seitliche Montage, Stahl
Der PSG Halter für Auffahrtsstütze ist ein Stahlkonstruktionselement für die seitliche Montage der Auffahrtsbuchse bei selbsttragenden Schiebetoren. Dank der soliden Konstruktion aus Stahlblech mit 4 mm Stärke und präzisen Montagelöchern gewährleistet er eine dauerhafte und stabile Befestigung des Rollenhalters an Pfosten oder Wand. Das Produkt verkürzt die Installationszeit — Langlöcher (Bohnenform) ermöglichen die Positionsverstellung ohne erneutes Bohren.
Der Halter ist ein unverzichtbares Element in Schiebetor-Systemen, wo die Auffahrtsstütze seitlich und nicht von oben montiert werden muss. Er eignet sich überall dort, wo die Pfosten- oder Wandkonstruktion ein Absetzen der Auffahrtsbuchse von der Montagefläche erfordert — die Ausladung von 175 mm gewährleistet den entsprechenden Abstand.

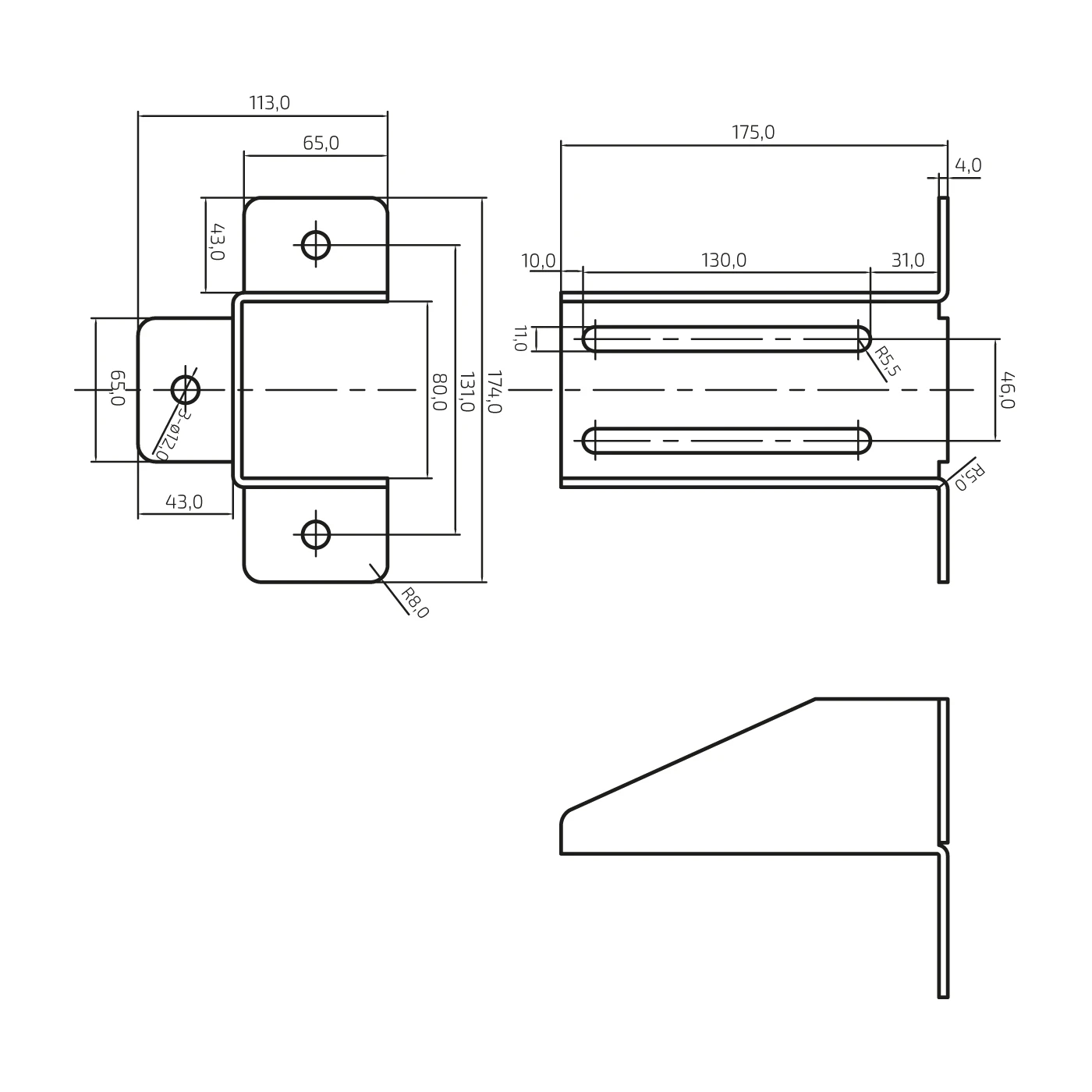

Außenabmessungen
- Gesamthöhe: 174 mm
- Gesamtbreite: 113 mm
- Länge (Ausladung von der Wand): 175 mm
- Korpushöhe: 80 mm
- Blechstärke: 4 mm
- Gewicht: 1,156 kg
Montage- und Verstelllöcher
- Montagelöcher: 3 × ⌀12 mm (an seitlichen Flanschen)
- Achsabstand der Montagelöcher (vertikal): 131 mm
- Langlöcher (Bohnenform): Länge 130 mm, Breite 11 mm
- Achsabstand der Langlöcher (vertikal): 46 mm
- Abstand Langloch zur Vorderkante: 10 mm
- Abstand Langloch zur Hinterkante: 31 mm
- Rundungsradius Langloch: R5,5
Befestigungsflansche
- Abmessungen seitliche Flansche: 65 × 43 mm
- Abmessungen vorderer Flansch: 65 × 43 mm
- Kantenrundungsradius: R8
- Biegeradius: R5
Material- und Identifikationsdaten
- Material: Stahlblech
- Hersteller: PSG
- EAN: 5903313203593
Der Halter eignet sich für die Montage sowohl an Stahl- als auch Betonpfosten. Die Langlöcher ermöglichen eine präzise horizontale Positionsverstellung der Auffahrtsbuchse, was besonders nützlich bei der Korrektur der Torachse nach dem Setzen der Pfosten ist. Drei runde Löcher ⌀12 mm an den Flanschen gewährleisten eine sichere Verankerung des Elements im Untergrund.
