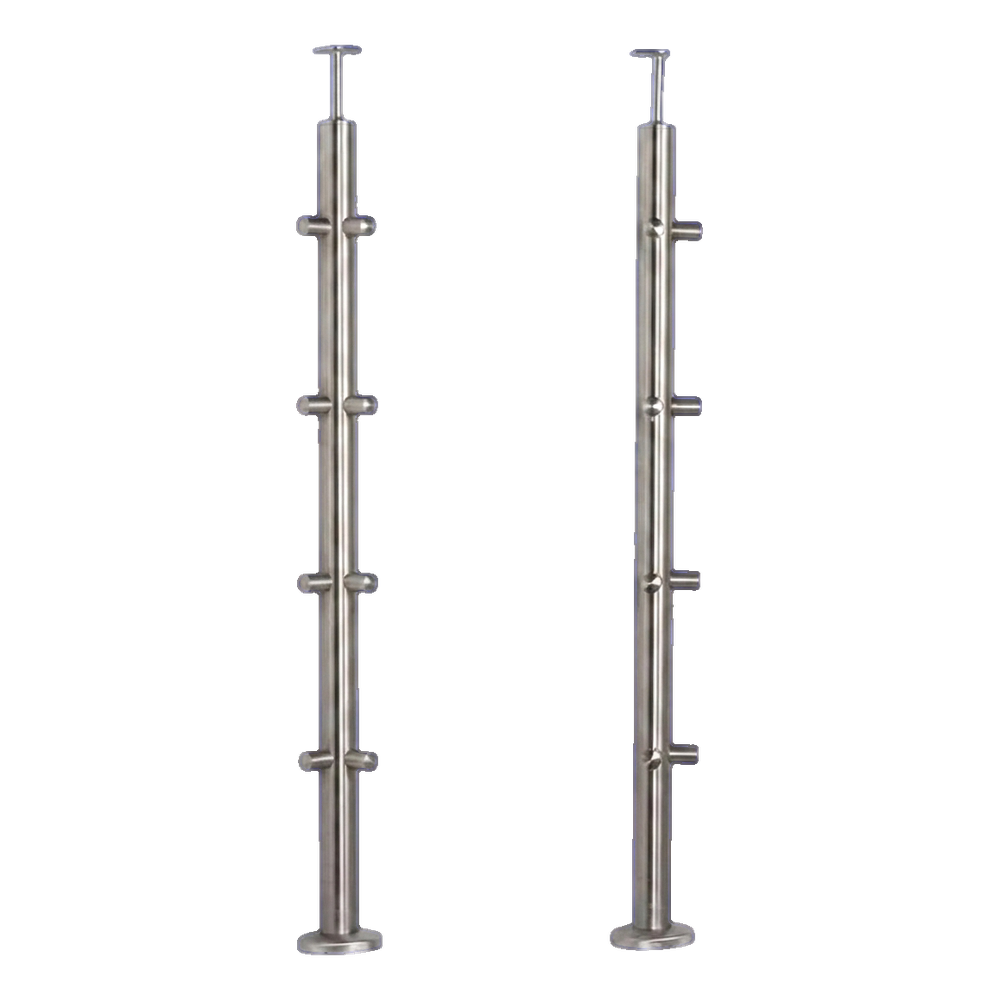

PSG Eckpfosten für Balustrade aus Edelstahl AISI 304 ø 42,4 mm H960 – Bodenmontage
Feedback zum Produkt hinterlassen

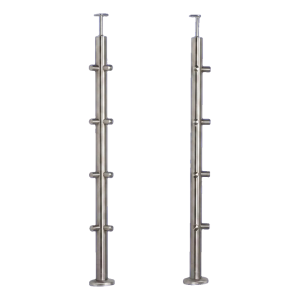

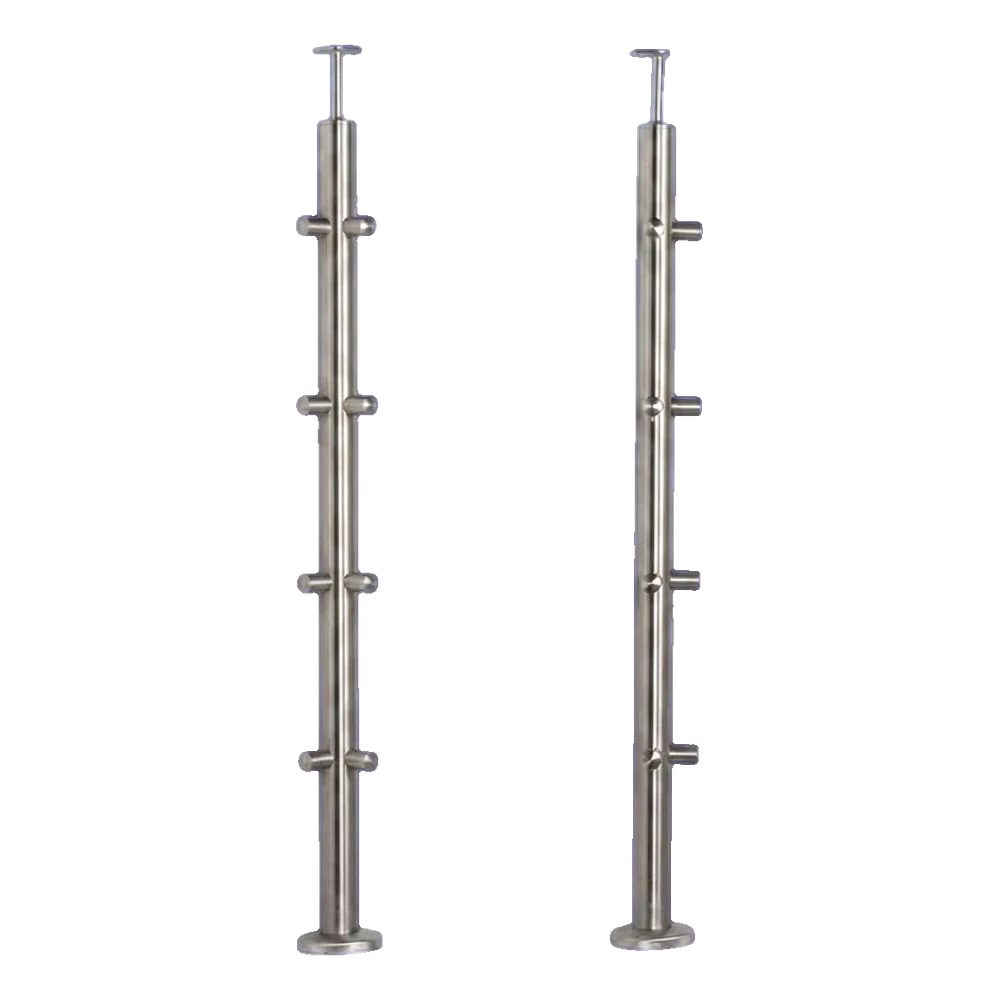

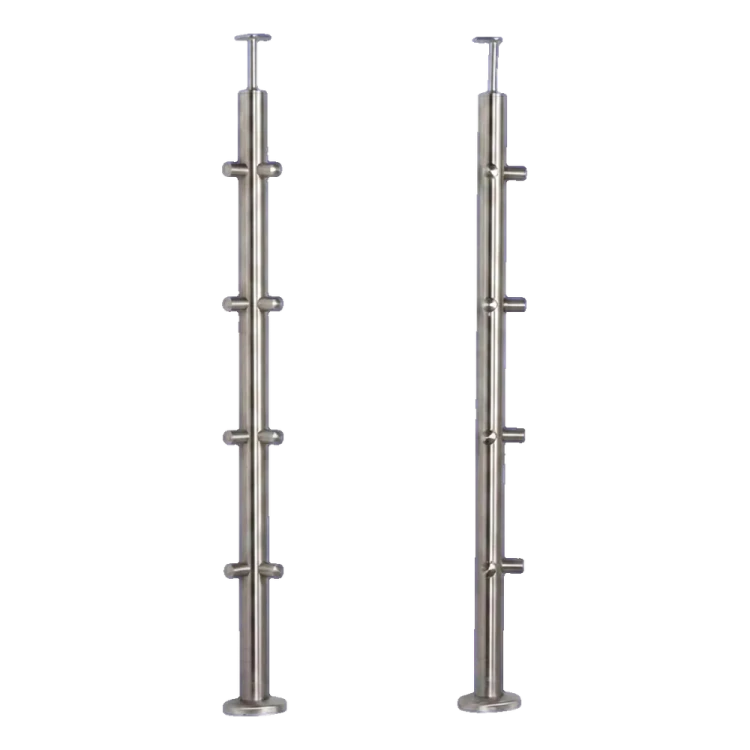

Eckpfosten für Balustrade PSG aus Edelstahl AISI 304, ø 42,4 mm, Höhe 960 mm. Wandstärke 2 mm, satinierte Oberfläche. 8 Halterungen für Füllstäbe ø 12 mm, Eckhandlaufhalter. Bodenmontage, Gewicht 3,16 kg.
Versandkosten sind nicht im Preis enthalten.
Versandkosten sind nicht im Preis enthalten.
Produktcode: 001-205
Produkteigenschaften
[PIM] Cat 134 #134
- Material AISI 304
- Oberfläche Satin
- Montagesystem 42,4 mm
Beschreibung
PSG Eckpfosten für Balustrade aus Edelstahl AISI 304 ø 42,4 mm H960 – Bodenmontage
Eckpfosten für Balustrade PSG aus geschliffenem Edelstahl AISI 304 ist eine solide und ästhetische Basis für moderne Balkon- und Treppengeländer. Dank der Eckkonstruktion mit 8 Halterungen (je 4 auf jeder Seite) für Füllstäbe ø 12 mm bildet der Pfosten einen kompletten Eckpunkt des Balustradesystems ø 42,4 mm. Die Bodenmontage gewährleistet Stabilität, während die satinierte Oberfläche dem Ganzen ein elegantes, professionelles Aussehen verleiht.
Die im Set enthaltenen Verbinder und Handlaufbefestigungen sind nicht fest montiert – es wird empfohlen, sie mit anaerobem Kleber für Edelstahl zu verkleben. Dadurch erhält der Installateur die Möglichkeit zur Justierung und Anpassung des Pfostens an die Baustellenbedingungen und kann bei Bedarf den Pfosten kürzen, z.B. aufgrund von Bodenunebenheiten.
Technische Parameter des Pfostens
- Material: Edelstahl AISI 304, satinierte Oberfläche (geschliffen)
- Pfostendurchmesser: ø 42,4 mm
- Wandstärke: 2 mm
- Pfostenhöhe: 960 mm
- Gesamthöhe mit Handlauf: 1002,4 mm
- Abstand der Montagelöcher: 190 mm (4 Ebenen, alle 190 mm)
- Abstand des untersten Lochs von der Basis: 200 mm
- Gewindebohrungen: 2 × M6 auf jeder Ebene, im 90°-Winkel angeordnet
- Anzahl Halterungen: 8 Stk. (4 + 4, auf beiden Seiten der Ecke)
- Durchmesser Füllstab: ø 12 mm
- Montage: in den Boden
- Gewicht: 3,16 kg
- EAN: 5903313202107

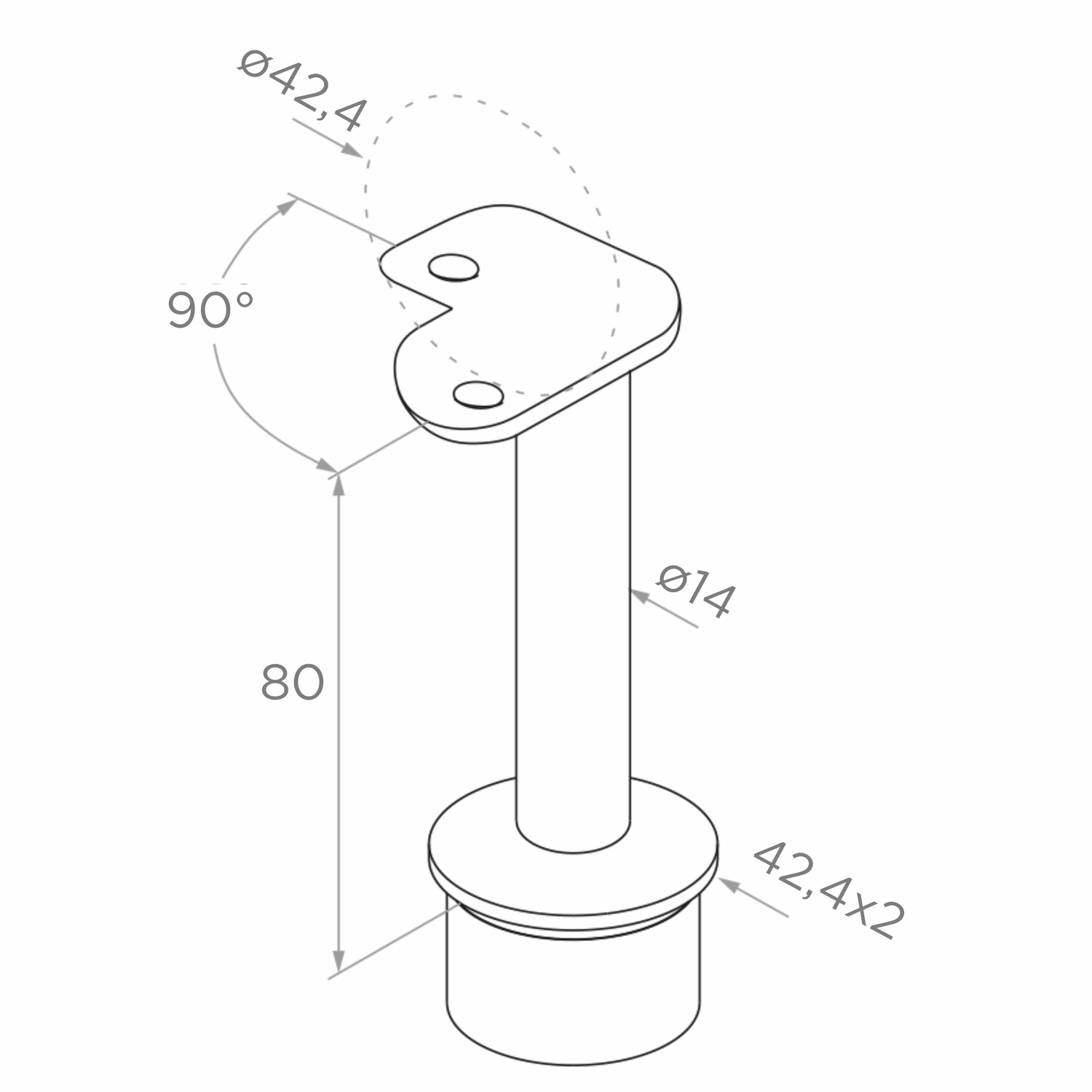

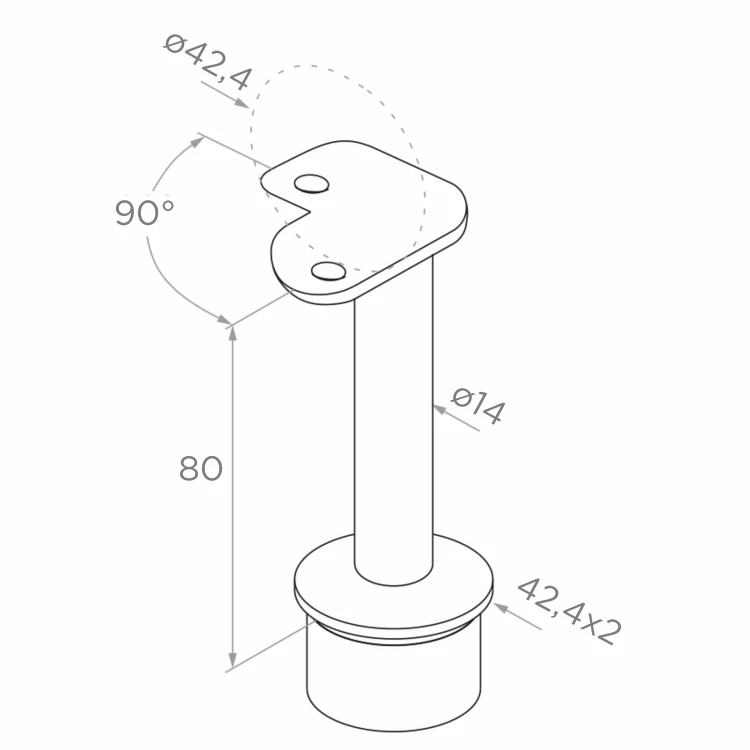

Eck-Handlaufhalter
Halter, der an der Spitze des Pfostens befestigt wird, ausgestattet mit einem im 90°-Winkel gebogenen Eckblech, das die Unterstützung des Handlaufs in der Geländerecke ermöglicht.
- Höhe des Schafts: 80 mm
- Durchmesser des Schafts: ø 14 mm
- Durchmesser der Basis (passend zum Rohr): ø 42,4 × 2 mm
- Handlaufdurchmesser: ø 42,4 mm
- Winkel des Montageblechs: 90°

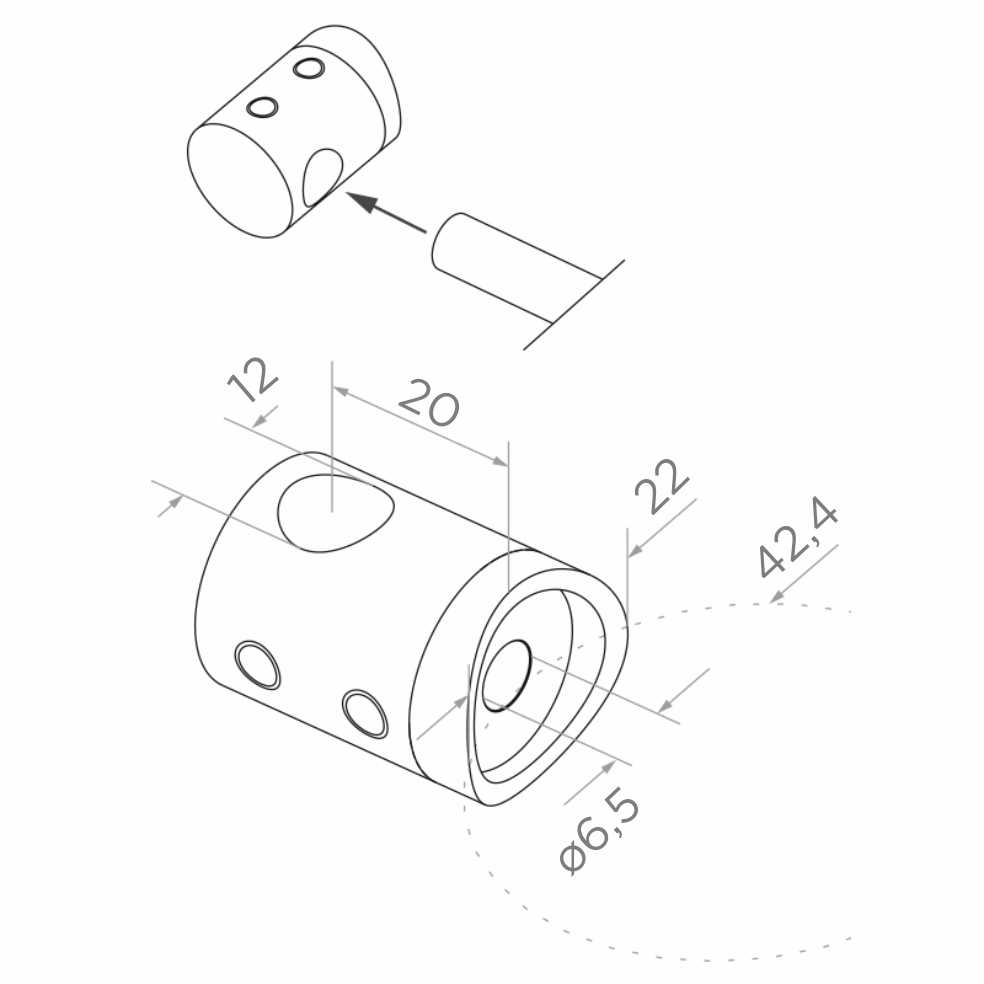

Durchgangshalter für Füllstab
Halter mit Ausschnitt, angepasst an das Pfostenrohr, befestigt mit Schraube durch Montageloch. Ermöglicht die durchgehende Führung von Füllstäben.
- Durchmesser der Staböffnung: ø 12 mm
- Außendurchmesser des Halters: ø 22 mm
- Tiefe (Abstand zur Lochmitte): 20 mm
- Durchmesser des Montagelochs: ø 6,5 mm
- Anpassung an Rohr: ø 42,4 mm

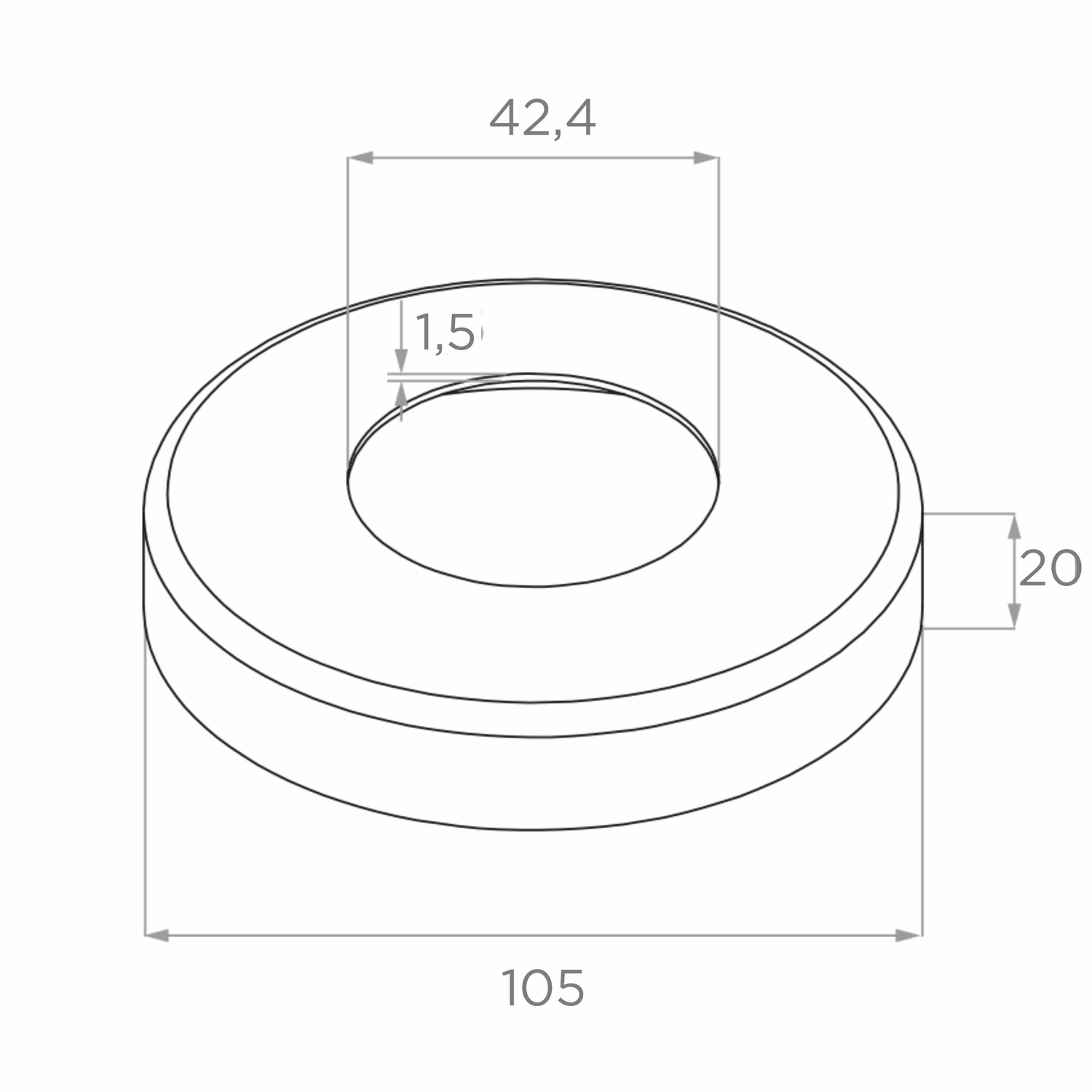

Basisabdeckung (Rosette)
Abdeckung, die auf den unteren Teil des Pfostens aufgesetzt wird, verdeckt die Montagestelle im Boden und verleiht der Ausführung ein professionelles Aussehen.
- Außendurchmesser: 105 mm
- Innenloch-Durchmesser: ø 42,4 mm
- Höhe: 20 mm
- Blechstärke: 1,5 mm

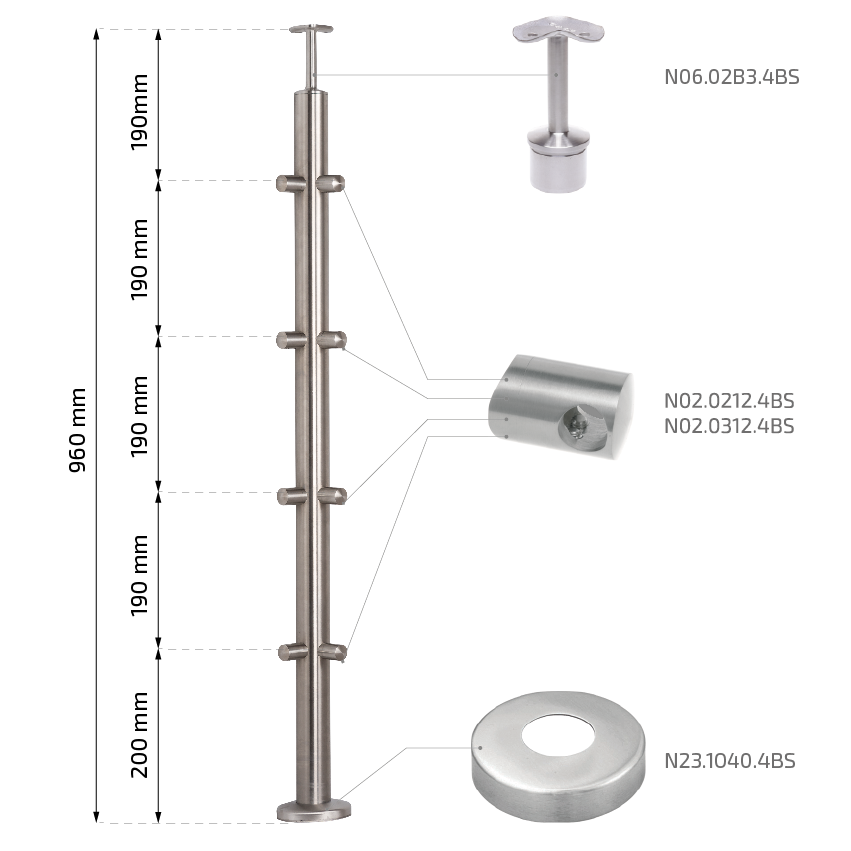

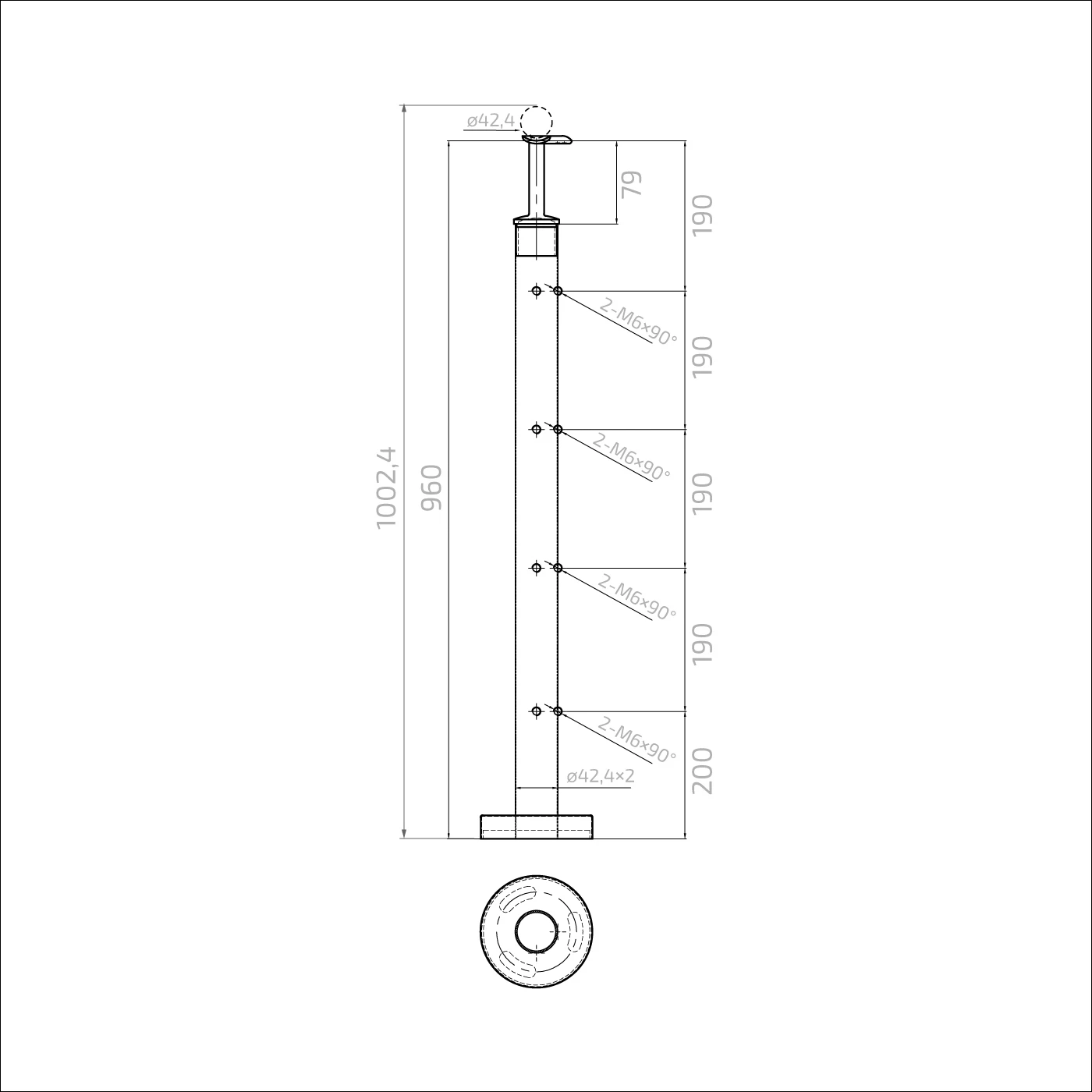

Maßschema des Pfostens

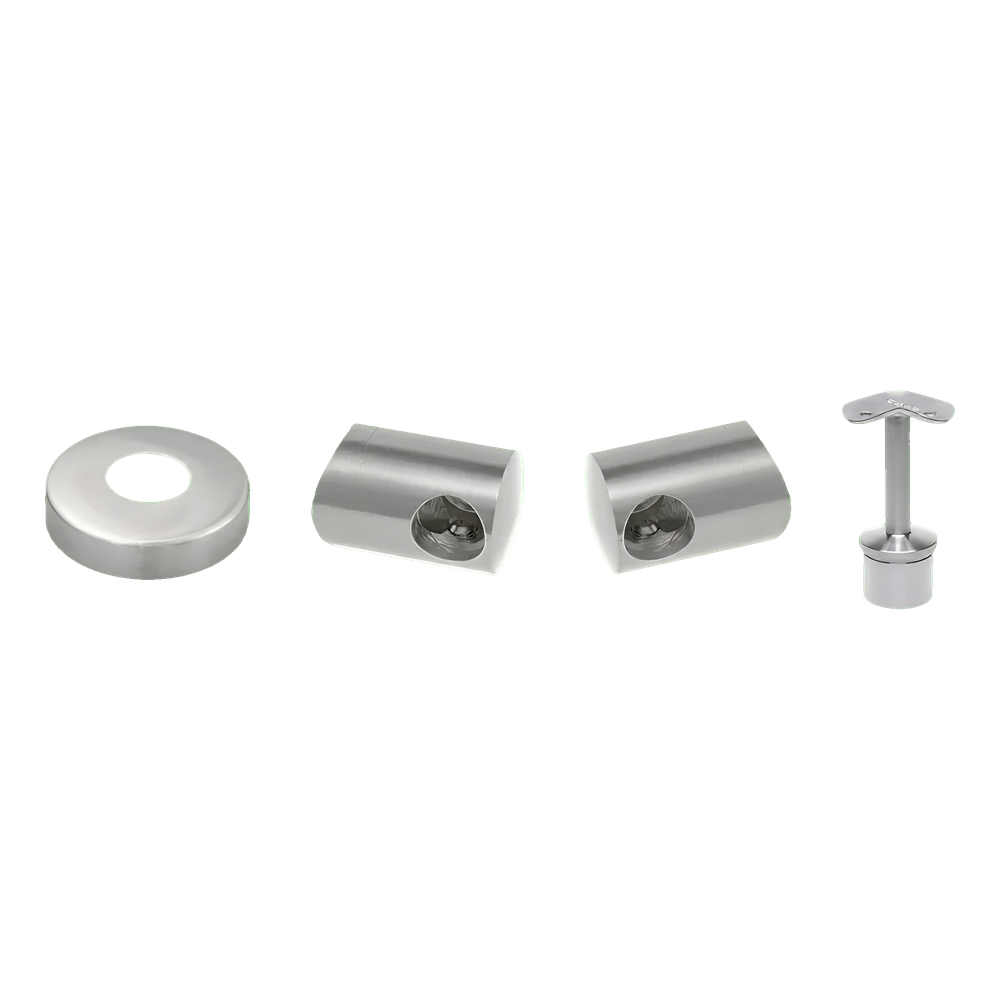

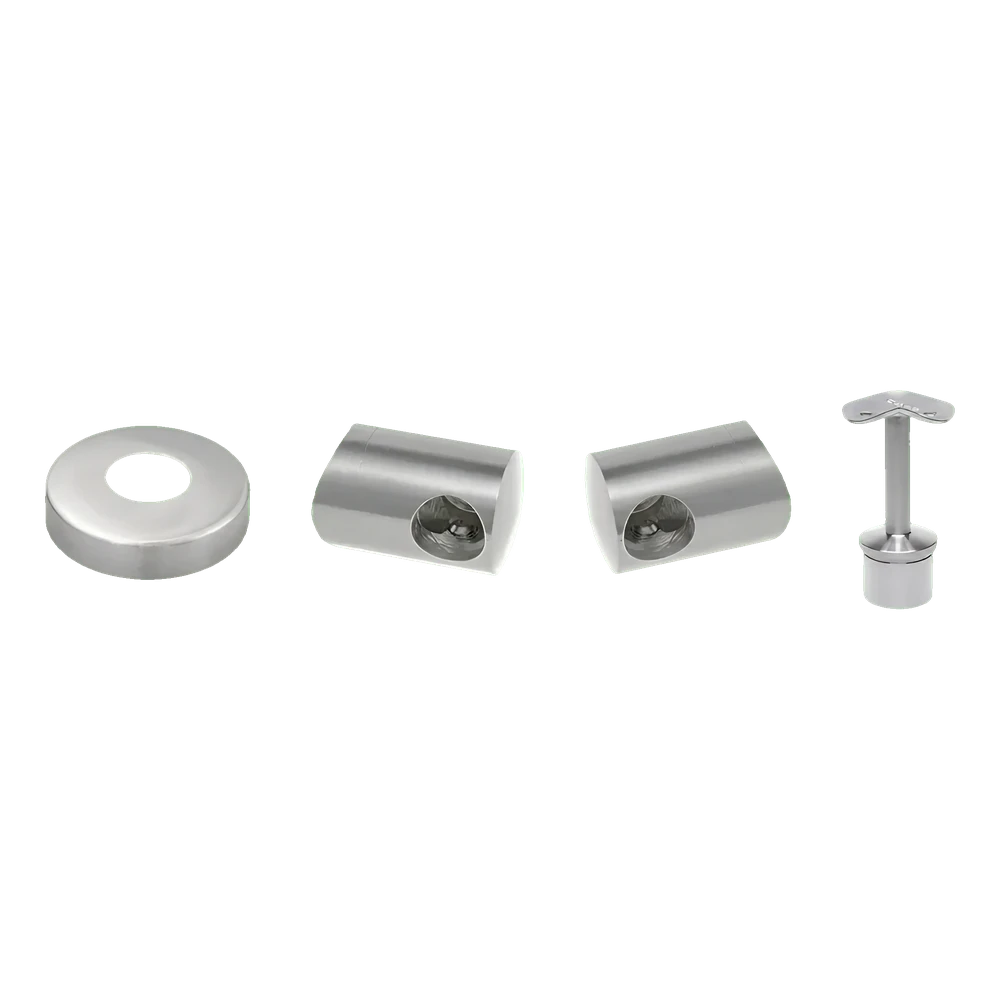

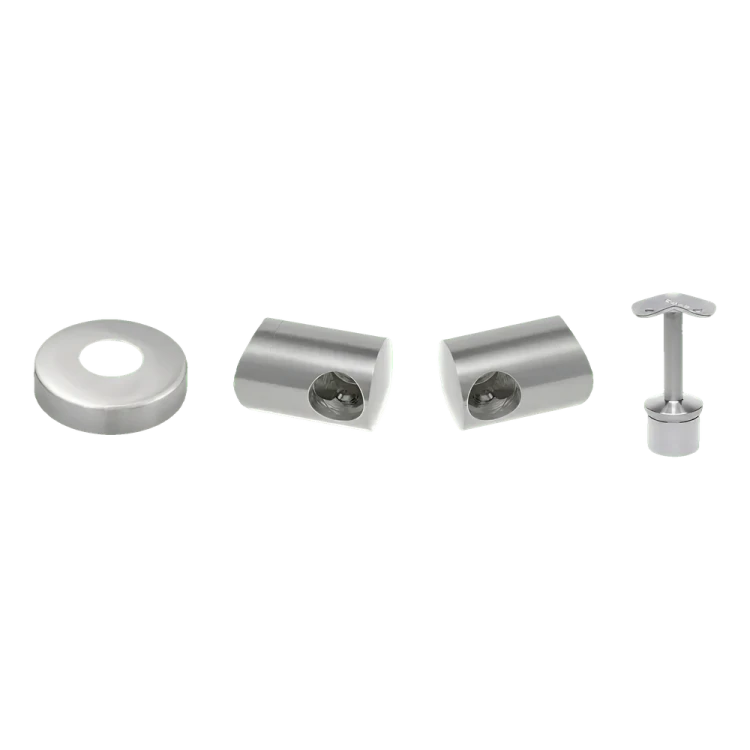

Setinhalt
- Eckpfosten ø 42,4 × 960 mm — 1 Stk.
- Basisabdeckung (Rosette) — 1 Stk.
- Durchgangshalter für Stab ø 12 mm — 2 × 4 Stk. (insgesamt 8 Stk.)
- Eck-Handlaufhalter — 1 Stk.
