PSG Durchgangshalter für Geländerstäbe fi 12 mm – AISI 304 satiniert, Flächenmontage
product unavailable
Zur Wunschliste hinzufügen
Beschreibung

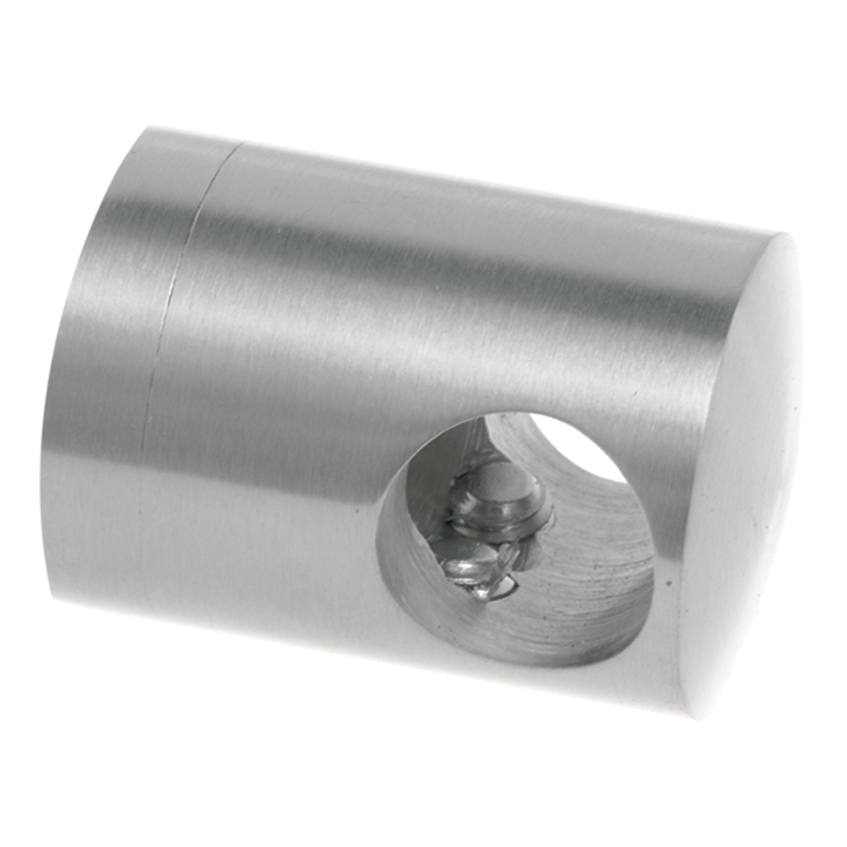

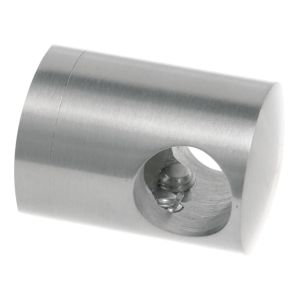

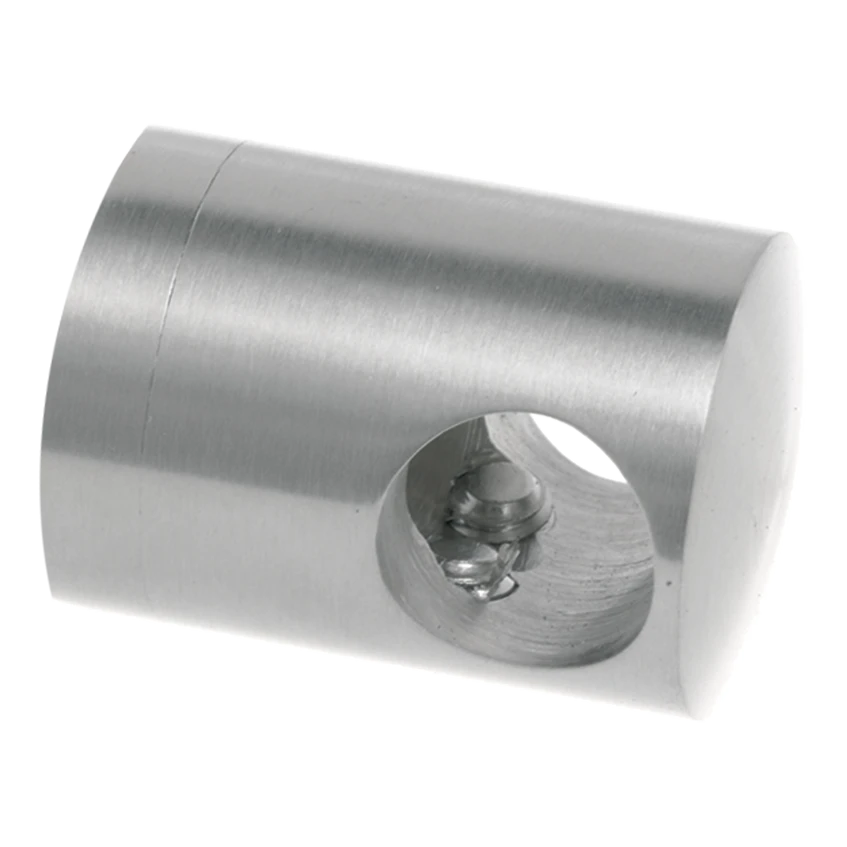

PSG Durchgangshalter für Geländerstäbe fi 12 mm – AISI 304 satiniert, Flächenmontage
Durchgangshalter für Stäbe oder Rohre mit Durchmesser fi 12 mm, geeignet für die Montage auf ebenen Oberflächen. Dank der kompakten, zylindrischen Konstruktion aus Edelstahl AISI 304 in satinierter Ausführung fügt sich das Element perfekt in moderne Geländersysteme und Glas-Metall-Füllungen ein. Der Halter gewährleistet Stabilität und erforderliche Steifigkeit der gesamten Konstruktion — der Stab verläuft durchgehend durch das Gehäuse, was eine sichere und dauerhafte Verbindung garantiert.
Die Durchgangskonstruktion des Halters ermöglicht eine schnelle Montage von Geländerfüllungen — es genügt, den Stab durch die Öffnung zu ziehen und mit der Klemmschraube zu fixieren. Diese Lösung verkürzt die Arbeitszeit für Montageteams und eliminiert die Notwendigkeit zusätzlicher Verbinder.

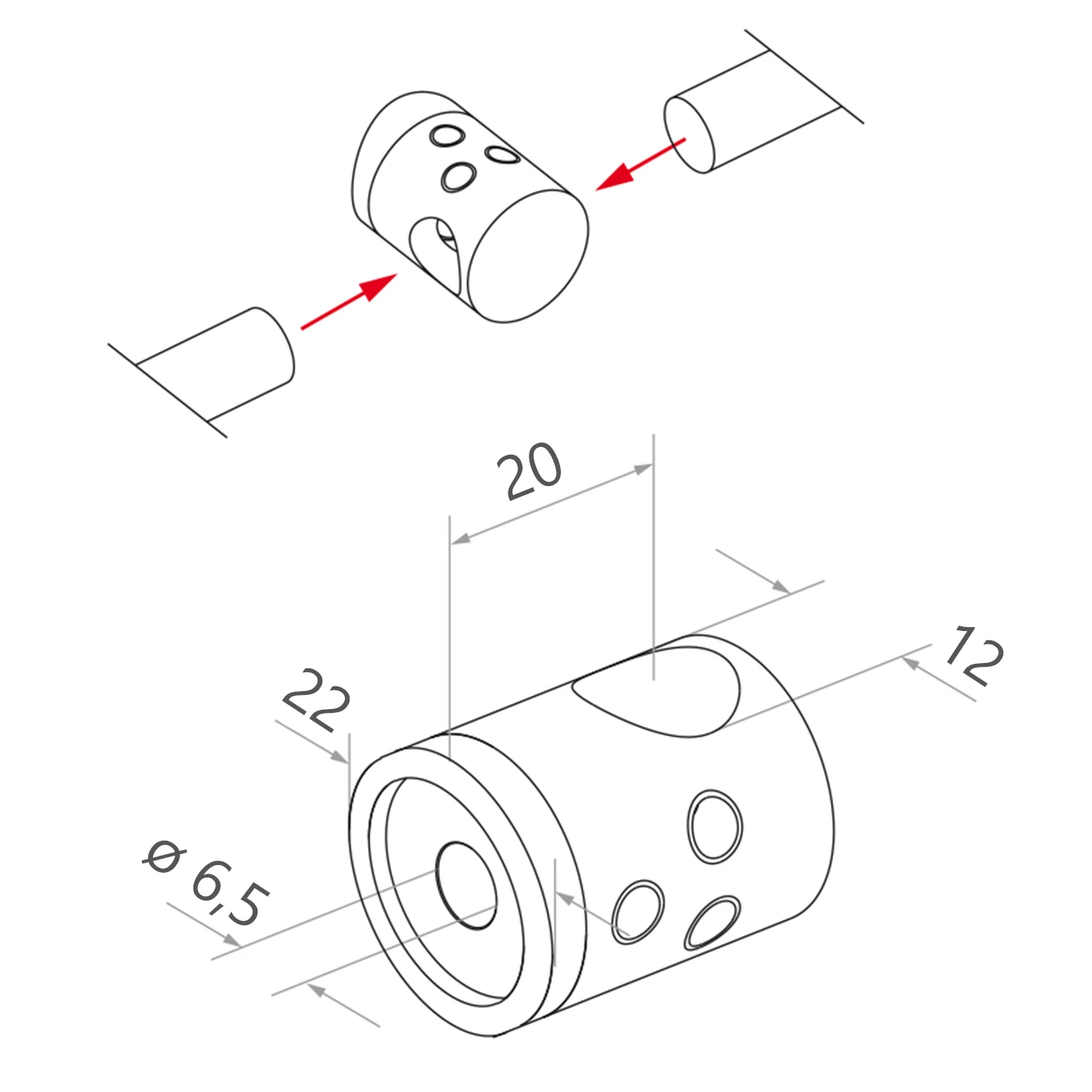

Abmessungen und technische Parameter
- Außendurchmesser des Gehäuses: 22 mm
- Durchmesser der Durchgangsöffnung (für Stab/Rohr): fi 12 mm
- Abstand von der Stirnseite zur Achse der Durchgangsöffnung: 20 mm
- Durchmesser der Montagebohrung (axial): fi 6,5 mm
- Material: Edelstahl AISI 304
- Oberflächenbehandlung: satiniert
- Montagesystem: flach (Flächenmontage)
- Gewicht: 0,054 kg
- EAN: 5901289671453
Anwendung und Montage
Der Durchgangshalter ist für Geländersysteme mit Stab- oder Rohrfüllung bestimmt. Er wird direkt auf ebene Oberflächen montiert — Pfosten, Profile oder Bleche — mittels axialer Bohrung fi 6,5 mm. Der Stab mit Durchmesser fi 12 mm verläuft durch die Querbohrung, was eine gleichmäßige Lastverteilung gewährleistet und Spiel eliminiert. Edelstahl AISI 304 garantiert hohe Korrosionsbeständigkeit, wodurch sich das Element sowohl für Innen- als auch Außenanwendungen eignet.
Technische Daten
| Material | AISI 304 |
| Oberfläche | Satin |
| Montagesystem | Flach |
