PSG Auflaufbock für Schiebetor für Laufschiene 140×140 mm, Stahl
Feedback zum Produkt hinterlassen

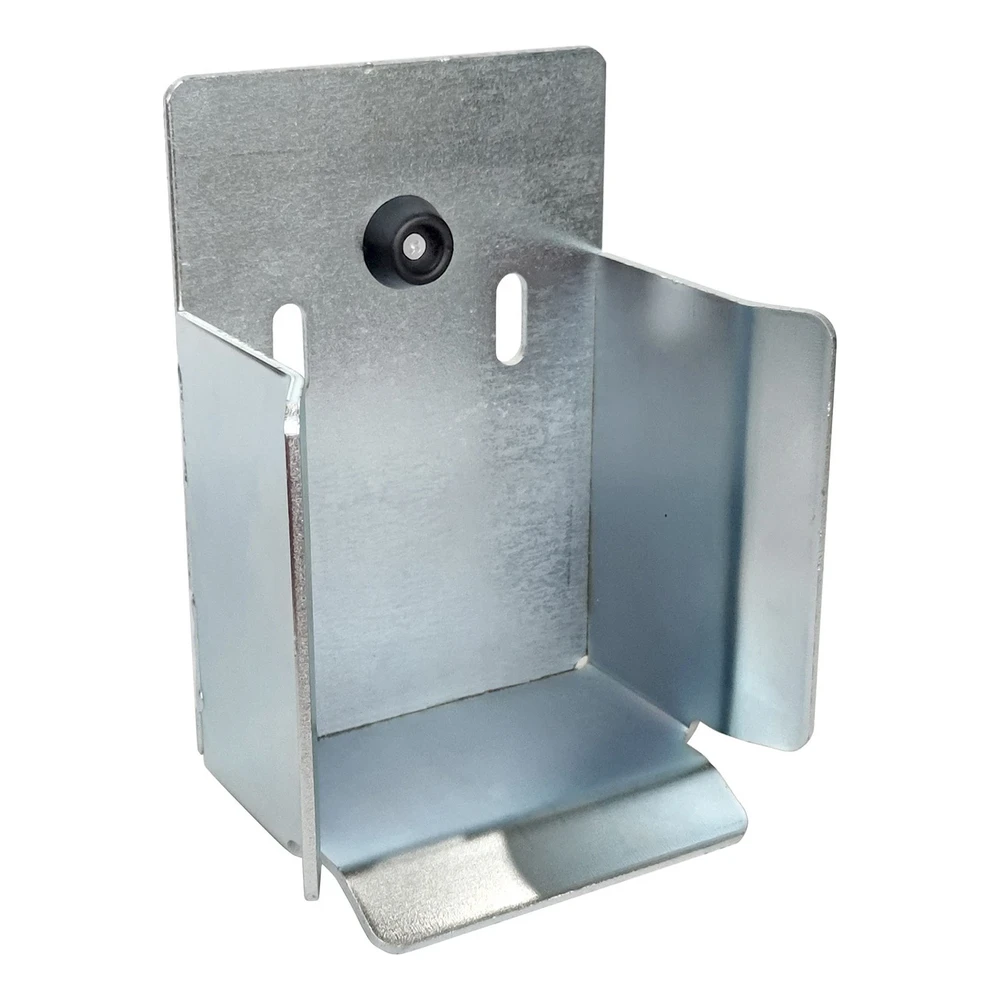

PSG Auflaufbock für Schiebetor, für Schiene 140×140 mm, Stahl verzinkt, silber. Maße 222×154×110 mm, Blechstärke 4 mm, Gewicht 2,46 kg. Mit dämpfendem Gummipuffer.
Versandkosten sind nicht im Preis enthalten.
Versandkosten sind nicht im Preis enthalten.
Produktcode: 001-283
Beschreibung
PSG Auflaufbock für Schiebetor, für Schiene 140×140 mm, Stahl
Der PSG Auflaufbock ist ein Endelement aus Stahl für Schiebetore, die auf einer Schiene 140×140 mm laufen. Er wird am Schließpfosten montiert, stoppt den Torflügel präzise und stabilisiert ihn in der Geschlossenstellung – so ist bei jedem Arbeitszyklus eine wiederholbare, exakte Schließposition gewährleistet.
Beim Schließen fährt die Auflaufrolle des Tores in das U-förmige Profil des Auflaufbocks mit aufgeweiteten Führungskanten ein. Dadurch wird ein Teil der Lasten auf den Schließpunkt übertragen und es werden Laufwagen und Laufrollen entlastet. Das verlängert die Lebensdauer des gesamten Fahrwerks spürbar – besonders wichtig bei schwereren und intensiv genutzten Toren. Der integrierte Gummipuffer dämpft den Moment des Anhaltens des Torflügels und reduziert Lärm und Vibrationen.
Vorteile für den Installateur
- Präzise Positionierung des Tores – der Torflügel stoppt immer an derselben Stelle, sodass eine manuelle Nachjustierung der Schließposition entfällt
- Entlastung des Fahrwerks – die Übertragung eines Teils der Lasten auf den Auflaufbock verringert das allmähliche Absenken der Torfront und reduziert den Verschleiß der Rollen
- Stabilisierung in der Geschlossenstellung – das geschlossene Tor „wandert“ nicht unter Windeinfluss oder durch Bodenunebenheiten
- Dämpfung beim Schließen – der Gummipuffer fängt Stöße ab, verbessert den Laufkomfort und verlängert die Lebensdauer der Bauteile

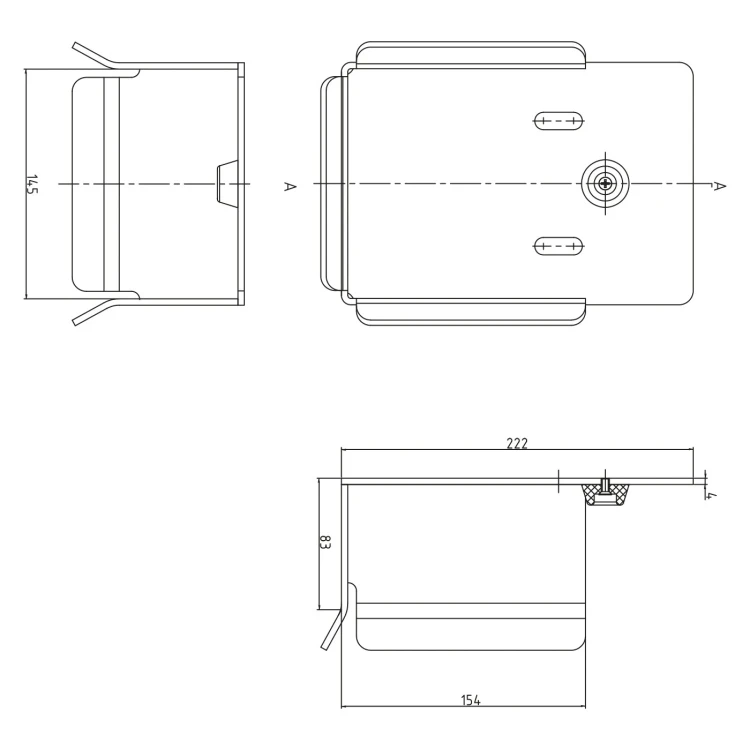

Abmessungen und technische Daten
- Verwendungszweck: für Schiene 140×140 mm
- Gesamtlänge (obere Platte): 222 mm
- Innenbreite der Aufnahme: 145 mm
- Länge des unteren Teils der Aufnahme: 154 mm
- Innenhöhe (Arbeitshöhe): 83 mm
- Tiefe: 110 mm
- Blechstärke: 4 mm
- Material: Stahl
- Farbe: silber (verzinkt)
- Gewicht: 2,46 kg
- EAN: 5903313208451
Montage und Anwendung
Der Auflaufbock wird am Ende der Laufstrecke des Tores montiert – direkt am Schließpfosten. Er ist für freitragende Schiebetore mit einer Laufschiene (C-Profil) 140×140 mm vorgesehen, die am Torflügel befestigt ist und auf den Rollen der im Fundament verankerten Laufwagen gleitet. Die Befestigungsöffnungen (Langlöcher) in der oberen Platte ermöglichen die Einstellung der Position des Auflaufbocks relativ zur Schienenachse und erleichtern so die präzise Ausrichtung des Schließpunkts bereits bei der Installation.
